IDM-120A综合业务交叉复用设备

IDM-120A综合业务交叉复用设备是一款19英寸3U机框式120路64K全交叉复用设备，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于把4组E1方向上的语音、数据与视频监控业务按64K时隙无阻塞地调配到任意线路与用户通道，是一款面向多业务场景的综合业务接入设备。

核心参数速览：120路64K全交叉 · 4路E1收发 · 3U机框15块用户盘 · 20多种业务盘可插拔 · 双电源双铃流备份 · RS485级连网管

IDM-120A 120路64K全交叉复用设备是什么设备？

整机由1块E1中心管理盘（CMU）、15块用户盘（USER）与AC或DC电源板组成，CMU盘为必选件，提供4组E1接口并统一管理E1通道与全部用户盘，业务容量随用户盘数量逐块增加。作为一款面向专网接入的PCM复用设备，IDM-120A在3U机框内完成了产品展示所涵盖的语音、数据与视频综合接入能力。

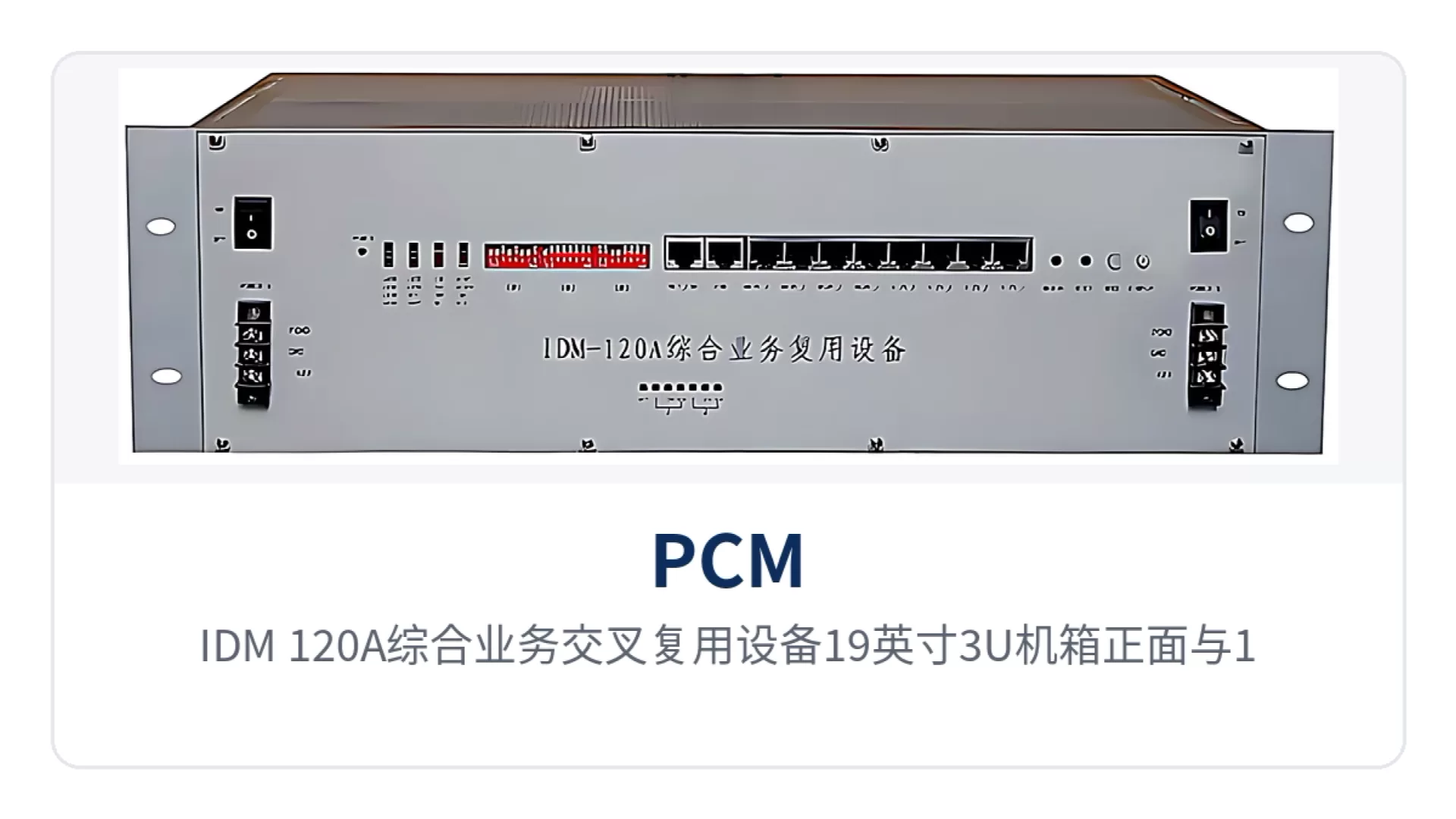

图1：IDM-120A综合业务交叉复用设备19英寸3U机箱正面与15块用户盘插盘位特写

每块USER盘提供8个用户接口，15块满配即120路，各语音通道的发送与接收增益可在用户盘面板外直接调节。插盘式结构支持热插拔，扩容、换盘与检修都不必整机断电。

模块化配盘让同一个3U机框既能装满电话话路，也能装满数据与视频接口，站点按现场业务清单配盘即可。备件按盘计而不按整机计，机房备品数量与维护成本随之下降。同一盘型可在不同站点互换使用，抢修时从就近站点拆盘即可顶上，不必等整机发货。瑞光极远（Raytrans）在该系列上延续了统一的盘型与网管体系，备件通用性由此得到保障。

这台设备能做哪些事：功能一览

IDM-120A作为综合业务接入设备，把E1复接、64K全交叉与多业务接入集中在3U机框内，下表按功能项列出能力与作用，选配时可按站点业务清单逐行核对容量、接口与冗余配置。表内各项与商务配盘清单逐条对应，现场确认起来不必再翻整本手册。

功能项	功能说明
120路全交叉	4组E1上的120路64K业务实现无阻塞全交叉，任一用户通道可调配到任一E1方向的任意时隙
4路E1收发	提供4个传输方向的E1线路收发，可与IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列组合组网
插盘式容量扩展	1块CMU盘统一管理，机框可插15块USER盘，每盘8个用户接口，满配120路
20多种业务接口	语音、数据、视频三类业务盘混插，覆盖FXO、FXS、磁石、V.24、V.35、同向64K、以太网与视频
4路多时隙卡通道	内置4路多时隙卡通道，可插n×64K带宽的V.35卡与10Base-T卡，也可提供高速异步RS232或RS485
多种时钟模式	可设为主时钟、外时钟、线路时钟、用户时钟，并可设定为交换机接口或用户接口，局远兼容
语音增益调节	各语音通道的发送与接收增益在用户盘面板外可调，现场按线路衰减整定
热插拔维护	USER盘支持热插拔，换盘与扩容不必整机断电
网管配置与查询	支持设备配置、状态查询与故障统计管理，网管接口有RS232与RS485两种形式
监控告警	E1状态改变时声音告警、面板指示灯显示告警状态、机架告警输出、网管实时监控
双电源双铃流备份	双电源与双铃流模块互为备份，单模块损坏时仍正常工作，半功率模式延长电源寿命

4组E1上的120路64K无阻塞交叉是怎么实现的？

无阻塞全交叉指任一64K时隙都能被分配到任一输出时隙，新增电路不会挤占已开通业务的交叉资源。120路业务在4组E1之间调配只受线路时隙数量限制，不受矩阵内部阻塞影响。这台时隙交叉设备的核心价值正在于此：交叉调度在机框内部完成，外部无需再串接独立交叉单元。

知识块：E1基群与PCM30/32帧结构。一条E1线路速率为2.048Mbps，符合ITU-T G.703建议，每帧划分32个时隙，其中TS0承载帧同步与告警、TS16承载随路信令，其余30个时隙各承载1路64K业务，4组E1合计正好提供120个可交叉的64K业务时隙。

交叉关系通过网管以配置方式下发，按业务规划逐条指定用户通道与目标E1时隙。站点增减话路或调整业务归属时只改配置，外部布线与对端设备保持不动，现场施工量随之减少。

4组E1交叉与120路业务接入收进同一个3U机框，接入节点不必再串接独立的交叉设备与复用设备。CMU盘既做E1接口收发，也做全部用户盘的时隙调度，机柜内的设备数量与配套电源随之减少。

20多种业务盘怎么配：语音、数据、视频一框混接

业务盘按信号类型分为语音、数据与视频三类，同一机框内可混插。20多种卡型覆盖从电话话路到n×64K同步数据与视频图像的接入需求，具体配置以随机技术资料与现场业务清单为准。

• 语音类：FXO盘对接交换机侧话路，FXS盘直接连接话机，另有热线电话盘、EM2/4线音频盘、磁石盘、2100Hz磁石盘与高保真音频盘

• 数据类：V.24/RS485数据盘、V.24同步时钟自适应盘、同向64K盘、10Base-T以太网盘、n×64K/V.35数据盘

• 视频类：H.263视频盘与MPEG4视频盘，用于专网图像监控业务接入，可承担视频监控专线接入场景中的图像回传

• 多时隙卡：内置4路多时隙卡通道，可插n×64K带宽的V.35卡与10Base-T卡，也可提供高速异步RS232或RS485接口

• V.35工作方式：V.35卡可工作在DTE或DCE方式，对端设备类型不同时不必额外加装转换器

• 统一网管：全网统一网管，网管接口有串口与以太网两种方式，各站配置与运行状态集中查看

作为一台PCM复用设备，IDM-120A把语音按ITU-T G.711建议的A律编码压成64K话路进入E1时隙，数据与视频业务按卡型占用相应带宽。配盘通常按三步完成：先统计站点的电话、音频、数据与视频路数确定各类卡张数，再核对4组E1的时隙占用并把业务按方向分配，随后用网管核对配置与实际开通业务是否一致。在政府专网光纤通信方案中，这类配盘方式可按各委办局站点的业务清单逐站落地。

双电源备份与RS485级连网管怎么保障无人值守站点

双电源双铃流备份指机框内配置两块电源模块与两块铃流模块互为备份，电源工作在半功率模式。单个模块损坏时另一块继续供电与提供铃流，设备仍正常工作，负载降低也让电源模块寿命延长。

监控告警分三层落地：E1状态发生改变时主机发出声音告警，面板指示灯显示具体的告警状态，机架告警输出可接入机房环境监控。网管系统则可随时查看各站设备状态与故障统计，值班人员不必到机房逐台查看。

RS485级连网管让一条总线串起多台设备，中心机房用一台终端即可轮询各站的配置与告警。设备同时提供RS232接口用于就近单机接续，网管方式还可选用以太网，按站点规模与机房既有条件选取。瑞光极远（Raytrans）的网管体系在政府专网光纤通信方案中可与视频监控专线接入业务共用同一套监控通道，无人值守站点的运维负担因此进一步降低。

技术参数

下表参数取自IDM-120A综合业务交叉复用设备的公开产品资料，E1接口符合ITU-T G.703建议，具体配盘方案与冗余配置以厂家技术资料和商务确认为准。表中未列出的接口指标，按所配业务盘的随机资料逐项核对。该设备作为一款成熟的综合业务接入设备，在PCM复用与交叉连接场景中具备良好的产品展示价值。

项目	参数/指标	说明/适用条件
机箱结构	19英寸3U标准机箱	插盘式结构，便于上架与维护
用户接口容量	120路64K	15块USER盘满配，每盘8个用户接口
E1接口	4路E1收发（4个传输方向）	由CMU盘提供，支撑4组E1上的120路64K无阻塞全交叉
E1线路速率	2.048Mbps	E1基群速率，符合ITU-T G.703建议
插盘配置	1块CMU（必选）+15块USER+电源板	CMU统一管理E1接口与全部用户盘
业务类型	语音、数据、视频	20多种业务盘按需混插
多时隙通道	内置4路	可插n×64K带宽V.35卡与10Base-T卡，或提供高速异步RS232/RS485
时钟方式	主时钟/外时钟/线路时钟/用户时钟	可设为交换机接口或用户接口，局远兼容
语音增益	发送/接收增益面板外可调	各语音通道独立整定
热插拔	USER盘支持	换盘与扩容不必整机断电
网管接口	RS232/RS485，另可选用以太网	采用RS485时可同时级连多台设备，并带机架告警输出
供电方式	AC电源板或DC电源板	可选配双电源（DC与AC）供电
冗余配置	双电源备份、双铃流备份	单模块损坏时设备仍正常工作
组网能力	4个E1传输方向	可与IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列组合

典型应用场景

IDM-120A作为一款面向以E1为传输介质的专网接入节点的时隙交叉设备，电力、公安、金融是三类典型场景。业务集中在调度电话、远动数据、专网数据与视频监控回传，4个E1方向可按站点分布组成点对点、链型或星型结构。瑞光极远（Raytrans）在该系列产品上积累了丰富的组网经验，可为各类专网用户提供参考方案。

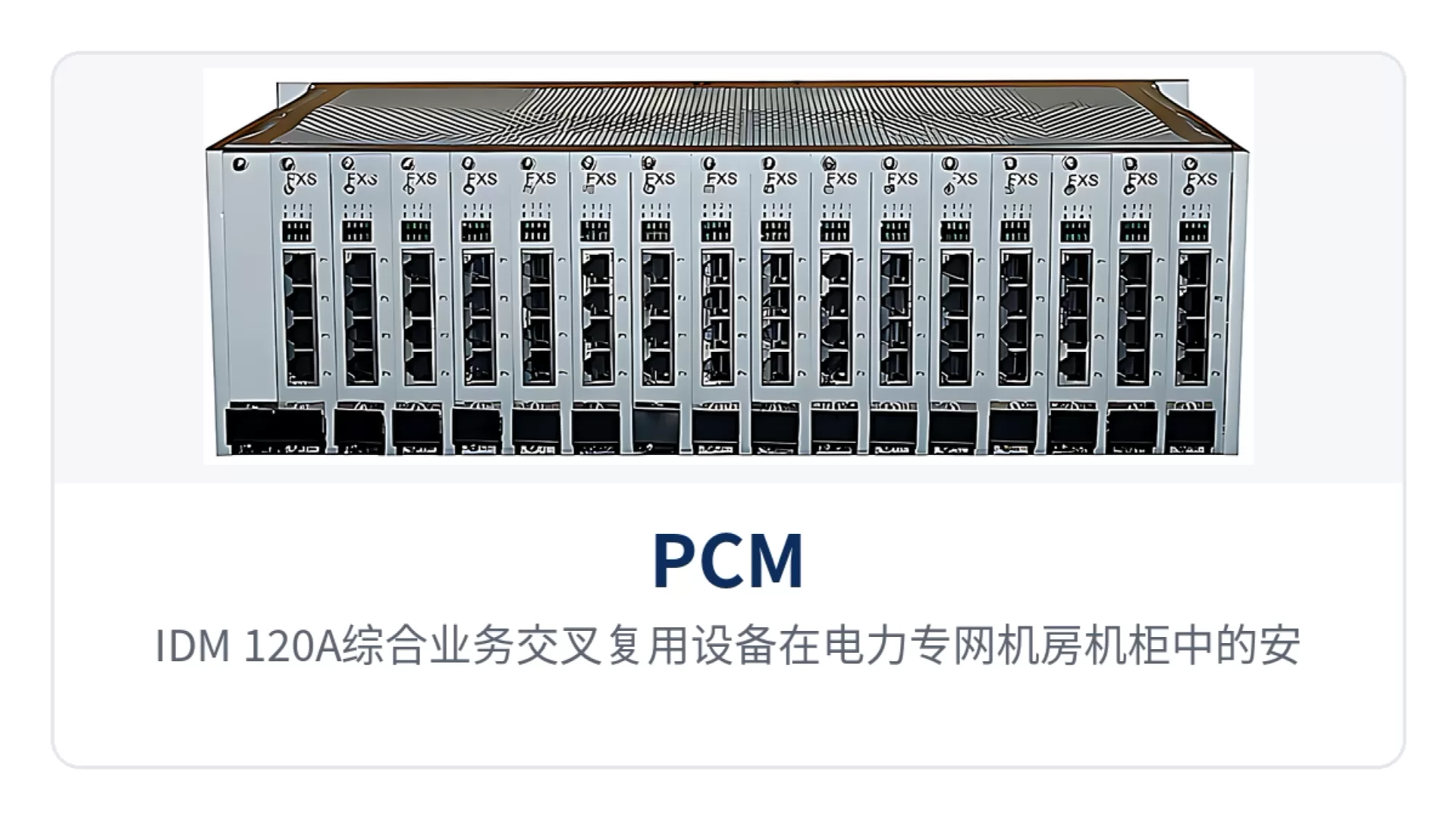

图2：IDM-120A综合业务交叉复用设备在电力专网机房机柜中的安装与E1组网接线示意

电力专网：变电站与调度中心的语音数据同传

电力专网的变电站、开闭所与调度中心之间同时跑调度电话与远动、监控低速数据。IDM-120A把各方向的E1集中接入，在64K时隙级别把话路与数据分别交叉到目标通道，一条E1可同时承载语音与数据，专网线路数量随之减少。这一PCM交叉能力在政府专网光纤通信方案中同样适用，可作为接入层节点承担多业务汇聚。

变电站多为无人值守，人员到场周期长。双电源双铃流备份让单个模块损坏时业务继续运行，面板告警直接指出故障盘位置，运维人员到场按盘更换即可恢复冗余，不必整机返厂。备品只需备电源模块、铃流模块与用户盘三类，机房不必为每个站点储备整机。

公安专网：分局派出所的语音与视频监控汇聚

公安专网的分局、派出所与指挥中心之间以语音调度与视频监控回传为主。机框内插入H.263或MPEG4视频盘、FXS与FXO话路盘，同一台设备即可把两类业务接入4组E1上送，为视频监控专线接入提供稳定的传输通道。

派出所数量增加时按业务量加装用户盘与业务卡即可扩容。指挥中心侧通过RS485级连网管轮询各站状态，跨站话路调整以配置方式完成，现场不需要重新布线。扩容以加盘为主，机框、电源与既有布线和接地保持不动。

金融专网：营业网点专线接入与机架告警联动

金融专网的营业网点与分行数据中心之间以专线承载业务数据与内部电话。IDM-120A用V.24/RS485数据盘与n×64K的V.35数据盘接入业务数据，用FXO、FXS盘接入内部话路，两类业务在同一3U机框内复用上送。

网点机房通常无人值守，机架告警输出可接入机房动环系统。E1链路状态变化时同时触发声音告警与面板指示，网管侧可远程查询故障统计，故障定位与到场处置的时间明显缩短。
