IDM Voice365网络报警对讲物联网终端

IDM Voice365 网络报警对讲物联网终端是北京瑞光极远数码科技有限公司（Raytrans）研制的物联网对讲终端，以物联网MQTT协议承载音频对讲，并自带开关量输入输出接口，用于工业专网、无人值守站点与野外工业现场的语音互通和现场设备联动控制，可作为指挥调度系统厂家整体方案中的末端语音节点，也适用于智慧矿山通信方案中的井下与地面语音联动场景。

终端把对讲、广播、报警按键与状态指示集成在一台桌面式整机中，值守人员面对的是一台设备而不是多台设备的拼装，接入既有IP网络即可使用，不必为语音单独敷设线路，站点改造时也不必改动既有布线；在政府专网光纤通信方案中可作为IP接入网关侧的语音终端接入，与SIP电话机、集群对讲系统协同工作，配合工业以太网交换机厂家提供的网络设备完成端到端联通，矿用本安型通信场景下亦可作为现场语音报警与联动控制设备使用。

核心参数速览：10M/100M自适应 · MQTT音频对讲 · 8路开关量输入 · 采样率8K96K · 信噪比-93dB · 整机功耗≤12W · 工作温度-20℃+50℃

网络报警对讲物联网终端由哪几部分组成？

网络报警对讲物联网终端由音频处理、按键操作、状态显示和网络接入四部分构成，操作面集中在机身台面上，现场不必另配控制盒。台面器件按值守人员的操作习惯排列，常用的对讲与广播按键都在手边，夜间值守时无需低头找键位。作为IP接入网关类设备，终端可直接接入既有IP网络，与瑞光极远（Raytrans）指挥调度系统配套使用时，可承担前端语音接入与联动执行的角色。

• 4吋触摸显示屏：显示终端的配置状态，也显示对讲时的工作状态，包括广播、组播、点对点通信、监听与发言，并显示当前讲话人员的名称和终端位置。

• 鹅颈话筒与3W喇叭：就近拾音与放音，桌面场景不必外接SIP电话机和音箱。

• 5个功能按键：对讲、模式、点播、组播、广播，一键切换工作方式。

• 8个用户自定义按键与8个LED指示灯：按键功能由用户定义，指示灯对应回显当前状态。

图1：网络报警对讲物联网终端整机台面鹅颈话筒 4吋触摸屏与自定义按键特写

音频接口覆盖电话、广播与对讲三类现场需求，一台终端可同时承担传输设备与对讲设备两项职能。接口配置按业务类型分组，接线端子集中在机身后侧，方便机柜内理线与日常检修。

• 电话接口（FXO、FXS）：接电话交换机中继或普通电话机。

• HIFI高保真广播接口：接广播功放或有源音箱，用于分区播报。

• 对讲PTT手咪接口：接PTT手咪，做半双工对讲。

• 鹅颈话筒与喇叭接口：本地拾音与放音。

• 无线集群网关接口：与无线集群对讲系统对接，把语音延伸到手持台。

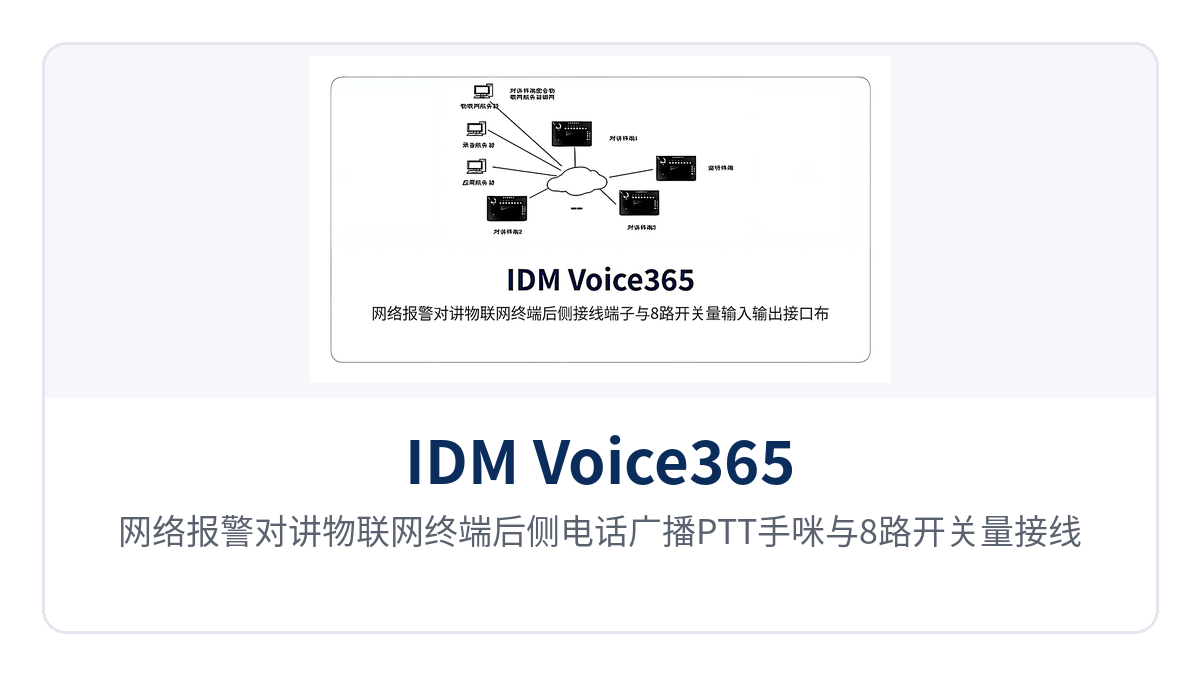

图2：网络报警对讲物联网终端后侧电话广播PTT手咪与8路开关量接线端子布置

核心功能与接口能力一览

功能覆盖对讲、广播、报警、联动和语音播报五个方向，接口数量与用途逐项列于下表，便于按现场需求核对配置。表格左列是功能项，右列说明该功能在工程中的实际用法，选型时可与商务清单逐条对照；作为指挥调度系统厂家的配套终端，其功能项也可与平台侧调度功能逐条映射。

功能项	功能说明
物联网音频对讲	基于MQTT协议传输语音，支持物联网服务器注册管理，也支持自组织无主组网两种方式
开关量输入输出	8路带指示灯的按键输入开关与8路独立状态指示灯，可做一键告警或物联网场景选择
多种音频接口	电话、HIFI高保真广播、PTT手咪、鹅颈话筒与喇叭、无线集群网关五类接口
对讲模式	PTT对讲、录音对讲、监听、发言四种模式，按现场指挥方式切换
文本转语音	支持中文、英文、数字播报，与报警报文、提示信息配合播报
唤醒词识别	支持200个唤醒词，用语音触发告警与场景动作
状态显示	4吋触摸屏显示配置状态、通信状态、发言人名称与终端位置
报文显示	接收并显示指挥中心下发的报文信息

音频与网络性能参数是多少？

参数按接口类别分组列出，数值取自产品规格，选型时重点核对音频接口类型、供电方式与环境条件三项。下表所列指标为整机在额定供电条件下的标称值，测试口径以厂家随机资料为准。

项目	参数/指标	说明/适用条件
以太网接口	10M/100M自适应	单路RJ45，直接接入既有IP网络
标准协议	支持IEEE802.3	与通用交换机、工业以太网交换机互通
工作方式	全/半双工/自适应	按链路对端能力自动协商
FXO、FXS音频范围	300Hz~3400Hz	电话接口话音频段
压缩率	ITU G.711中A律	与主流电话交换设备兼容
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话接口阻抗匹配
环路电流	20mA/路	摘机状态环路电流
EM2/4线音频范围	300Hz~3400Hz	四线音频接口频段
EM2/4线阻抗	平衡600Ω	平衡接法，抑制共模干扰
回波损耗	回波损耗≥18dB（不低于18dB）	四线接口指标，减少回音与啸叫
HIFI带宽	20Hz~20KHz	高保真广播接口频响
采样频率	支持8K~96K	按业务需要选择，语音取低值节省带宽
信噪比	信噪比-93dB	语音底噪低，长链路通话仍清晰
音频AD/DA	24bit/16bit	采集与回放精度
ALC功能	支持	自动电平控制，远近场音量一致
音量调节	支持	本地与远端分别调节
文本转语音	支持中文、英文、数字播报	报警与提示信息语音播报
唤醒词	支持200个唤醒词	语音触发场景动作与告警

信噪比-93dB、采样率8K~96K、回波损耗≥18dB三项指标共同决定语音的可听度，专网现场把这三项写进验收条件比只测通断更可靠。信噪比决定安静环境下的底噪水平，采样率决定频响宽度，回波损耗决定四线接口是否出现回音，三者都在整机内部完成处理。

供电与宽温设计能撑住野外站点吗？

能用。整机功耗≤12W，采用DC 12V供电，宽温-20~50℃的设计使终端适合工业专网长期在线运行，也适合配套太阳能板与蓄电池的野外站点，在智慧矿山通信方案中可作为井下与井上联动的语音节点。低功耗带来的直接好处是散热余量充足，机箱内无需风扇，配合高湿环境的防护考虑更稳妥。

项目	参数/指标	说明/适用条件
供电方式	DC 12V	适配工业专网长期在线与太阳能供电场景
整机功耗	≤12W	低功耗，适合无人值守站点长期运行
工作温度	-20℃~+50℃	宽温设计，适应野外与户外工业现场
相对湿度	0~95%（无凝结）	高湿环境可用，安装时避免凝露直吹

工作温度-20℃+50℃、湿度095%无凝结，配合≤12W的功耗预算，使终端可以装在无空调的配电房、野外机柜和无人值守站点内。安装侧要注意两点：机身四周留出散热间隙，电源单独走一路带保护的DC 12V回路。若用于矿用本安型通信场景，需按本安要求配套关联设备与布线。

图3：网络报警对讲物联网终端机身侧面散热筋 DC 12V电源接口与以太网口特写

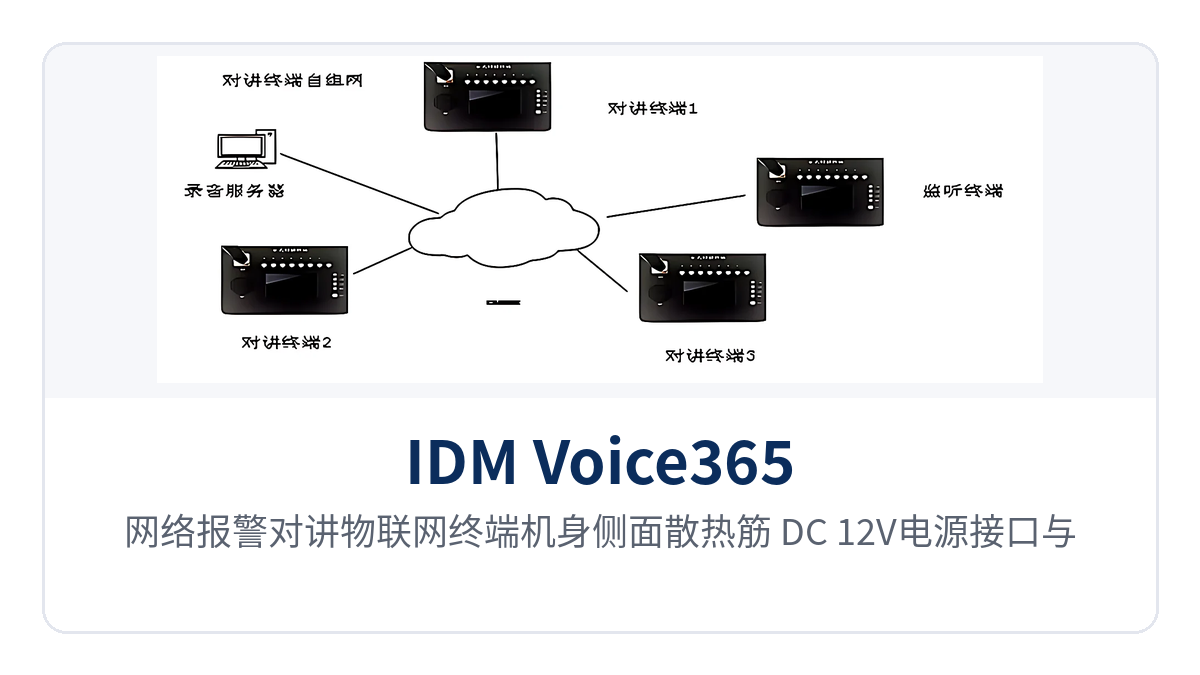

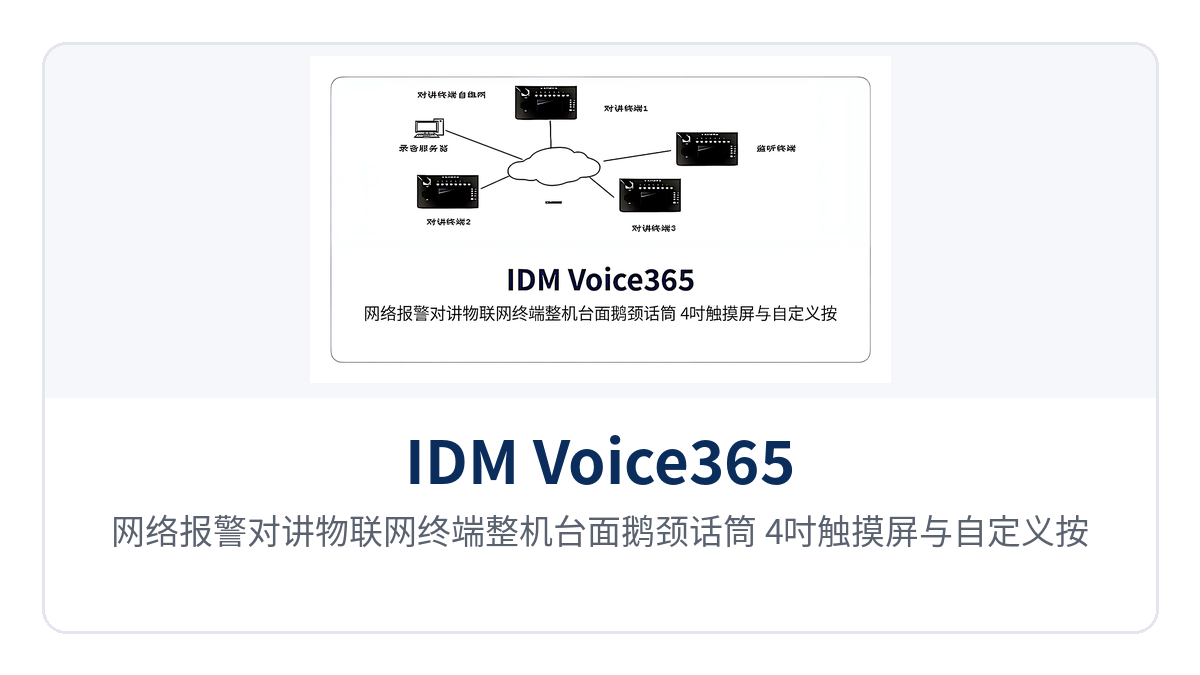

MQTT音频对讲怎么组网：服务器管理还是无主自组网？

两种方式都能用，选择依据是现场有没有稳定的中心服务器。有中心机房与固定IP条件时走服务器注册管理，终端配置集中下发；没有中心节点或链路时断时续时走自组织无主组网，终端之间直接互通。在政府专网光纤通信方案中，终端可经光纤链路回传至机房，由平台统一纳管。

MQTT音频对讲把语音封装成物联网报文传输，与开关量、状态量走同一条链路，一套网络同时承载语音与物联网数据。服务器方式下由平台统一管理终端注册、对讲组与权限，终端开机后从服务器加载配置。瑞光极远（Raytrans）作为指挥调度系统厂家，可提供从终端到平台的整套产品展示与联调支持，便于项目按智慧矿山通信方案统一选型。

• 服务器注册管理：终端集中纳管，对讲组、权限、场景策略由平台统一下发，适合有固定机房的厂区与园区。

• 自组织无主组网：不依赖中心节点，任一终端故障不影响其余终端通话，生存能力更强。

• 混合部署：中心在线时按服务器策略运行，链路中断后终端按本地存储器中的对讲信息继续工作。

对讲模式有哪些，现场怎么选？

四种模式对应四类指挥动作：PTT对讲用于即时喊话，录音对讲用于避免漏听，监听用于中心掌握现场，发言用于会议与分区播报。模式在机身上一键切换，值守人员不必记复杂菜单。

• PTT对讲：按下PTT键取得说话权并发送语音，松开即释放说话权，适合指挥调度系统的即时通话。

• 录音对讲：按下讲话键先录音，松键后发送，接收端按顺序完整播放并支持重播上一条，避免漏听与错听。

• 监听模式：与调度台配合使用，调度台显示哪些终端正在讲话并可指定监听对象，被监听终端的喇叭不放音。

• 发言模式：按一下讲话键开始播音，再按一次结束，期间其他终端只能接听，可作会议网络话筒使用。

图4：网络报警对讲物联网终端前面板5个功能按键与8路状态指示灯特写

开关量联动控制能接哪些现场设备？

8路开关量输入与8路状态输出可以承担报警触发与场景选择两类任务，输入侧接按键或干接点，输出侧驱动指示灯或联动继电器。工程上常见的做法是把一键告警、门磁、水浸、烟感这类干接点信号接进开关量输入，再由平台按规则联动。

• 一键告警：自定义按键按下即上报报警，配合指示灯确认报警是否发出。

• 场景选择：把灯光、窗帘、空调新风等场景做成固定按键，按一下就切换到对应状态。

• 状态回显：8路独立指示灯显示远端设备或本端通道的当前状态。

• 联动控制：开关量输出与其他执行终端配合，做本地或远程的联动动作。

典型应用场景

工业专网通信：车间与集控室之间的语音互通

车间操作岗与集控室之间常有多条产线并行，语音指令靠电话逐级转达容易失真。作为工业专网对讲终端，IDM Voice365 走既有工业以太网，把集控室调度台与各工位终端连成一个对讲组，点对点与组呼都在同一套网络内完成。10M/100M自适应接口直接接入车间交换机，不必为语音单独布线；对于需要更大规模组网的厂区，可配合工业以太网交换机厂家的汇聚方案统一规划语音与数据通道。

图5：网络报警对讲物联网终端桌面部署接入车间工业以太网并联动调度台示意

调度台侧可以查看历史对讲记录、对成员禁言禁听、填写工单，报警事件自动弹出对应类别的工单由人工确认。这种「语音＋工单」的闭环，让每一次喊话都有可追溯的记录，班后复盘时不必依赖口头回忆。

无人值守站点：低功耗终端长期在线

无人值守站点的运维难点在于供电与散热条件受限，设备一旦掉线就要派人上站。整机功耗≤12W、DC 12V供电的设计，使终端可以挂在小型太阳能板加蓄电池的回路里长期在线。工作温度-20℃+50℃、湿度095%无凝结，无空调的箱变、泵房与野外机柜都能安装。

站点侧把水浸、门磁、烟感的干接点接进8路开关量输入，报警时终端主动上报并由平台弹出工单，值班人员可直接对现场喊话确认情况。运维方不必为每站配一台工控机，一台终端同时承担语音与状态采集两项任务。

野外与户外工业现场：宽温与强噪环境下的可靠对讲

矿区、管线、水利闸站这类现场噪声大、温差大，普通办公对讲设备难以长期稳定运行。终端以HIFI高保真通道处理语音，采样率8K~96K可调，信噪比-93dB的底噪水平配合ALC自动电平控制，喊话时远近场音量更一致。四线接口回波损耗≥18dB，长距离链路不易出现回音与啸叫。

现场还可以接无线集群网关接口，把对讲延伸到手持台，巡检人员在塔下与站内都能通话。文本转语音支持中文、英文、数字播报，报警信息既能显示在4吋屏上，也能直接播报出来，戴手套作业时不用低头看屏。在矿区部署时，这套终端可作为矿用本安型通信体系的语音节点，与智慧矿山通信方案中的定位、监测子系统共用一张工业以太网；在政府专网场景下，同样可纳入政府专网光纤通信方案，通过IP接入网关与既有SIP电话机、集群对讲系统互通，并由指挥调度系统厂家统一纳管，瑞光极远（Raytrans）提供从终端到平台的产品展示与选型支持。

结语

网络报警对讲物联网终端把语音、报警与开关量联动收进一台整机，用MQTT协议复用既有IP网络，省掉专线敷设与多台设备的拼装。工业专网、无人值守站点与野外现场这三类场景的共同诉求是长期在线、少维护、能联动，DC 12V供电、整机功耗≤12W与-20℃~+50℃宽温设计正好对上这三点。

选型时按「音频接口类型＋开关量路数＋组网方式」三项确认配置，再按现场供电条件与安装位置核对功耗、温度与湿度指标，即可把一台网络报警对讲物联网终端落到具体站点，交付前可用本文参数表逐条对照。
