M8000

1 概述

M8000型有线无线集群通信指挥系统是一套适合群指挥的语音调度系统，包括专向指挥、分组指挥、越级指挥和会议指挥功能，同时具有标准的基于SDH技术的面向高带宽的信息传输等扩展能力，也可以扩展多种电话交换机的数字信令标准，具有多种窄带、宽带的语音数据接口能力。可用于阵地指挥的作战、训练演习、反恐维稳、以及抢险救灾等。

2 配置

 有线无线集群通信指挥系统由主机、接线箱、远程指挥盒、iPad指挥终端等组成；
 本机为背负式结构，可接入标准电池，一键式便捷操作；
 能够满足20个阵地语音终端接入（多功能磁石单机）；
 能够满足2个磁石外线接入，用于连接上级单位；
 能够满足2个自动外线接入，用于连接上级单位；
 能够满足4组扩音终端接入，可同时实现对4组分群的语音监听；
 能够提供6组无线电台接口，通过设置分配到4个群组内；
 指挥主机和远程指挥盒均配有2个通话手柄；
 具有双STM-1光口扩展、和E1信令（No.1、No.7、PRI、V5.2等）扩展能力等。

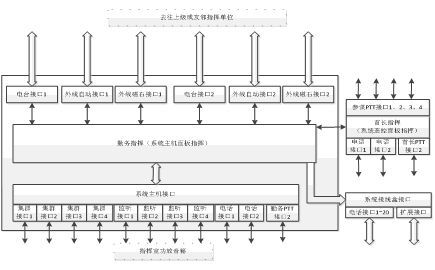

3 系统硬件接口

4 设备图片

（设备图片可联系010-51668966）

5 指挥软件操控面板

（指挥软件操控面板图片可联系010-51668966）

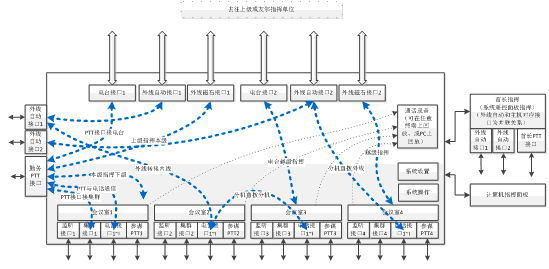

6 系统常用指挥功能示意

7 系统功能与性能指标

7.1 主要技术指标
7.1.1 接续方式
微处理器控制，人工接续和自动接续。
7.1.2 指挥通信方式
具有集中指挥、分组指挥、专向指挥和越级指挥通信能力。
7.1.3 端口数量如下
有线用户口：20个；
无线用户口：4个（通常接无线集群）；
无线电台用户口：2个（通常接远程短波无线电台）；
自动中继口（FXO）：2个；
上级磁石中继口：2个；
勤务/指挥面板电话口：2个；
勤务/指挥面板手柄口：1个；
监听喇叭口：4个；
指挥面板参谋监听手柄口：4个。
7.1.4 配置方式
可通过PC软件、ipad指挥终端盒面板按键进行配置，分为勤务机和指挥机，其中勤务机内含控制和接口单元。
7.1.5 业务种类
磁石口、中继FXO口、E/M口、音频口等 。
7.1.6 通信方式
有线、无线、电台三种方式。
7.1.7 拨号方式
多功能磁石单机拨号、主机勤务面板拨号、指挥盒面板拨号、ipad指挥终端/pc软件拨号等，号码可通过控制单元进行预先设置。
7.1.8 通信距离
磁石接口使用野战被复线时不小于20公里。
7.1.9 指示灯定义
用户状态：面板采用7彩等指示当前用户状态：空闲（灭）、用户通话（绿）、勤务指挥通话（白）、振铃（黄）、告警（红闪）；
会议室功能：会议1（蓝）、会议2（青）、会议3（品红）、会议4（红）；
系统功能键：这些功能键按下时为白色，经确认后灯灭。
7.1.10 工作温度：-20~+55℃
7.1.11 相对湿度：（95±3%）（+35℃）
7.1.12 存储温度：-40~+65℃
7.1.13 电源
交流：220V+_10%，频率50Hz
电池：12V 10A

7.2 功能介绍
7.2.1 用户呼叫：
7.2.2 勤务指挥呼叫
7.2.3 被叫振铃
7.2.4 会议室开启/取消会议
7.2.5 越级
7.2.6 录音
7.2.7 监听
7.2.8 设置

8 应用示例
