一键呼广播对讲终端

一键呼广播对讲终端是什么设备？

一键呼广播对讲终端（现场也简称一键呼对讲终端）是北京瑞光极远数码科技有限公司研制的一款IP接入终端，用于广播播报、双向对讲、一键呼叫与物联数据回传。设备以SIP协议与MQTT物联网协议为通信底座，承载高保真广播媒体流，并可扩展蓝牙网关、IR红外遥控网关与液晶显示屏，呼叫、广播、监听与联动在一台终端上完成。作为瑞光极远（Raytrans）面向广播对讲场景的主力产品展示，这款IP网络接入终端在指挥调度系统厂家的方案中常作为末端的IP接入终端使用。

现场部署方式决定了这类终端的价值。一键呼广播对讲终端接入既有IP网络，由POE供电，点位不必单独布放电源线；支持手拉手组网后，多个点位可用一条链路串接，交换机端口与机柜空间的占用随点位增加而放缓，改造项目更容易在既有综合布线的基础上扩容。

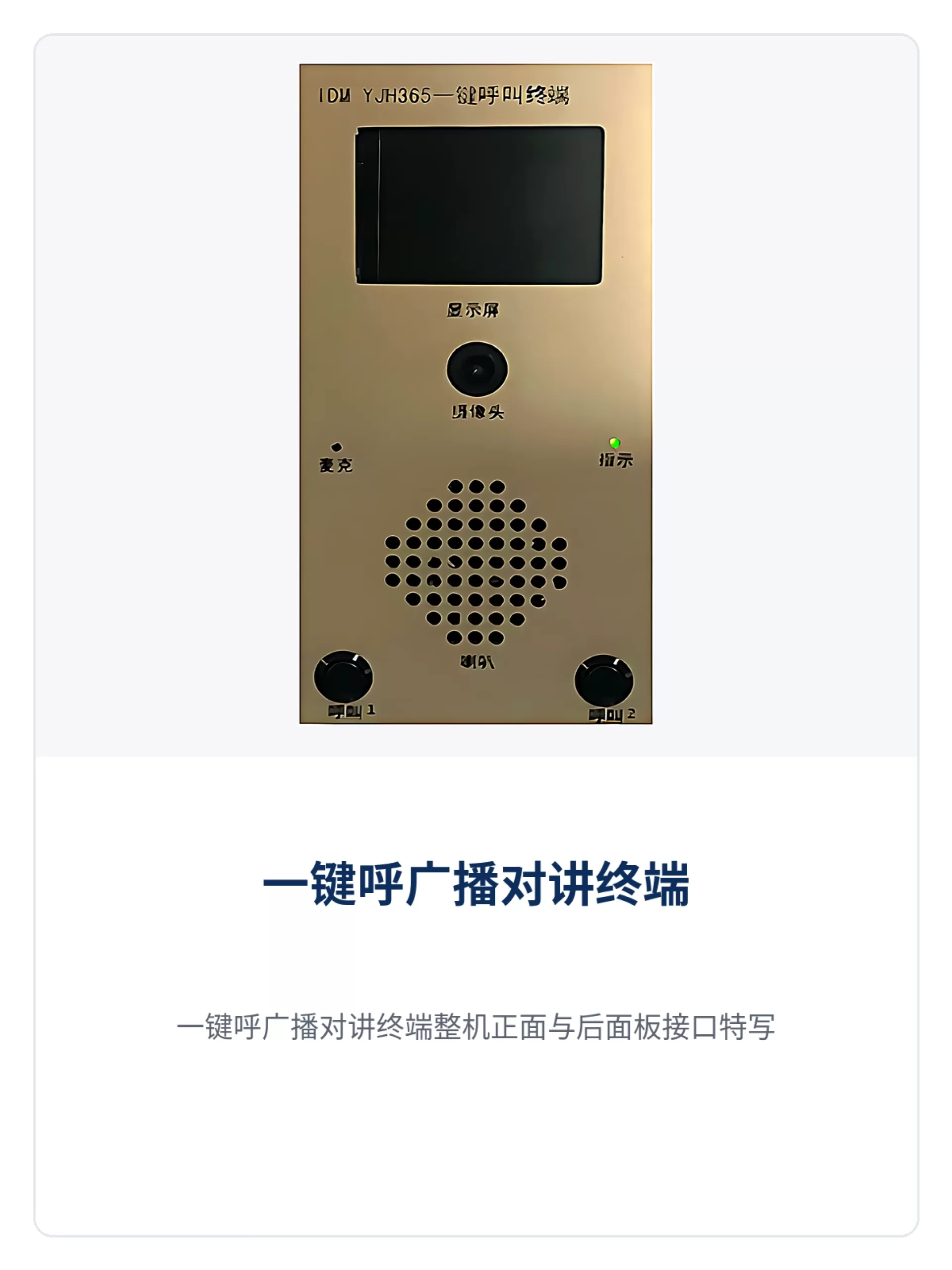

图1：一键呼广播对讲终端整机正面与后面板接口特写

核心参数速览：通信 SIP与MQTT双协议 · 广播 高保真广播媒体流 · 对讲 PTT与全双工广播对讲 · 组网 POE手拉手组网 · 联动 1路10A继电器输出与1路开关量输入 · 扩展 蓝牙网关/IR红外网关/液晶显示屏

SIP与MQTT双协议能对接哪些平台？

一键呼广播对讲终端把SIP软交换、MQTT物联网接入与广播对讲收进同一台设备，对外只占一个IP地址与一条网线。SIP侧负责呼叫建立与语音通道，可注册到支持SIP的软交换或调度平台；MQTT侧负责设备状态、告警与传感器参数上报，接入物联网平台统一纳管。对指挥调度系统厂家而言，这意味着平台侧无需为每台IP网络接入终端单独开发私有协议驱动。

两条通道并行运行的意义在于扩容路径清晰。广播与对讲走SIP，语音侧组网不需要改动；环境量、手环参数与继电器状态走MQTT，不必为物联数据另建一套采集网关。专网里既有语音调度需求又有物联采集需求时，一台终端同时覆盖两类业务，平台侧也只需开通对应接入方式。

AI语音互动进一步降低了操作门槛。值班人员在终端前用语音指令即可触发呼叫、播放节目或查询状态，不必先找按键；在戴手套、光线不足或双手被占用的现场，语音这条路径比按键更顺手，培训成本也更低。

一键呼广播对讲终端有哪些功能？

一键呼广播对讲终端的功能按通信协议、广播对讲、开关量联动与扩展件四条主线展开，下表逐条列出产品资料给出的功能项，便于对照现场需求核对配置，也便于集成商评估与既有平台的对接点。

功能项	功能说明
SIP协议	支持SIP协议，可注册到SIP软交换或调度平台，承担呼叫建立与语音通道
MQTT物联网协议	支持MQTT物联网协议，设备状态与告警可上报物联网平台统一纳管
高保真广播媒体流	支持高保真广播媒体流，用于背景音乐、通知播报与应急喊话
PTT广播对讲	支持PTT广播对讲，按住讲话、松开收听，适合调度口令与群组喊话
全双工广播对讲	支持全双工广播对讲，双方可同时讲话，适合现场协同与远程指导
AI语音互动	支持AI语音互动，用语音指令触发呼叫、播放与状态查询
蓝牙网关	可扩展做为蓝牙网关，支持生理手环的参数回传，支持蓝牙音响连接
IR红外遥控网关	可扩展做为IR红外遥控网关，支持对红外遥控信号的存储和发送
线控应急对讲按钮	支持扩展线控应急对讲按钮接入，按钮可装在便于触及的位置
遥控语音采集	支持遥控语音采集功能，支持设置声音报警门限，越限自动上报
液晶显示屏	支持扩展液晶显示屏，用于显示呼叫来源、通话状态与文字提示
音量远程调节	支持远程遥控输入、输出的音量大小，中心端可统一调整各点位音量
多格式音频播放	支持MP3、WAV格式节目源播放，并支持M4A、AAC、FLAC、OGG、OPUS、AMR等格式传输
10A继电器输出	支持1路10A开关量继电器输出，可远程控制门禁、告警灯等外设通断
开关量输入	支持1路开关量输入，可采集门磁、按钮等现场干接点信号
IPC视频监控	支持IPC做为视频监控终端，画面与对讲语音纳入同一张网络
POE与手拉手组网	支持POE供电，支持手拉手组网，多个点位串接共用一条链路

技术参数与接口有哪些？

下表列出产品资料已经明确的参数项。一键呼广播对讲终端的协议、接口与扩展件以上表与下表为准，其中功耗、尺寸、工作温度等未在资料中给出的项目，落单前向厂家确认，不按同类产品推算。

项目	参数/指标	说明/适用条件
通信协议	SIP协议、MQTT物联网协议	SIP承载呼叫与对讲，MQTT承载状态与参数上报
广播媒体流	高保真广播媒体流	用于背景音乐、通知播报与应急喊话
对讲方式	PTT广播对讲、全双工广播对讲	PTT按住讲话，全双工双方可同时讲话
音频格式	支持M4A、AAC、FLAC、OGG、OPUS、MP3、AMR等	节目源支持MP3、WAV格式播放
开关量输出	1路10A开关量继电器输出	可控制门禁、告警灯等外设通断
开关量输入	1路开关量输入	可采集门磁、按钮等干接点信号
供电与组网	支持POE供电，支持手拉手组网	一条网线完成数据与供电，多点位可串接
视频接入	支持IPC做为视频监控终端	现场画面与对讲语音回传同一张网络
可扩展件	蓝牙网关、IR红外遥控网关、液晶显示屏、线控应急对讲按钮	按现场需求选配，接线与协议随扩展件确认
AI语音互动	支持AI语音互动	语音指令触发呼叫、播放与查询
遥控语音采集	支持遥控语音采集，支持设置声音报警门限	环境声音越过门限时上报告警
音量调节	支持远程遥控输入、输出的音量大小	中心端可统一调整各点位音量
整机电气参数	功耗、尺寸、工作温度等此处资料库暂无相关信息	以厂家技术资料与商务确认为准

SIP+MQTT双协议、POE手拉手组网、10A继电器输出、蓝牙网关扩展分别解决什么问题？

四项能力标签对应四类现场约束：协议是否通、线是否好布、外设能否联动、能力能否生长。逐条看清各自的适用范围，比笼统比较参数更容易判断一台一键呼广播对讲终端是否够用，下表把标签与对应价值列在一起，便于选型会上逐项对标。

差异化点	价值
SIP+MQTT双协议	同一台终端同时承载语音呼叫与物联数据，专网不必为两类业务各配一套接入设备
POE手拉手组网	一条网线完成供电与数据，多点位可串接部署，交换机端口与电源插座占用同步减少
10A继电器输出	1路10A开关量继电器输出可直接带门禁、告警灯等外设，由平台远程下发通断指令
蓝牙网关扩展	可扩展做为蓝牙网关，接生理手环回传参数、接蓝牙音响扩声，终端能力随需求生长

POE手拉手组网怎么接线？

POE手拉手组网的思路是用一条网线同时解决联网与取电，并把相邻点位串在同一条链路上。一键呼广播对讲终端上联到一台POE交换机，其余各台由链路上一级带出网线与供电，链路上的IP接入终端既承载业务又承担链路转发，整条链路只占用交换机一个端口。

落线顺序直接影响返工率：先核算供电预算再定串接台数，先调通一台再向下延伸，每延伸一级复测一次通话质量。地址配置、平台注册与链路复测分开验证，问题更容易定位到具体环节。

• 先确认交换机端口的POE供电预算，把各点位IP网络接入终端的取电功率累加，留出余量再定串接台数；
• 第1台终端上联POE交换机，配置地址与平台注册参数，确认呼叫与广播正常后再向下延伸；
• 第2台起从链路上一级的空闲网口取网线，依次串接，每增加一台就复测一次语音质量；
• 链路末端不空转，末台的下行口留作备用，后续扩容点位可直接从末端继续串接；
• 现场没有POE交换机时，在点位就近串入POE供电器，由供电器向终端供电，联网方式不变。

布线成本的节省体现在三处：点位数不再等于电源插座数，机柜里少了一排电源适配器；链路串接后交换机端口占用减少，小端口交换机就能覆盖一条走廊或一层楼；改造项目复用既有网线，不必新开桥架与穿管。链路带宽需要单独核算，广播并发路数多时按实际流量留出余量。

10A继电器输出与开关量输入能联动哪些外设？

1路10A开关量继电器输出是一组可远程控制的触点，平台下发指令后触点吸合或断开，把门禁电源、声光报警器、告警灯的控制回路串入触点，即可实现远程开锁与远程报警。10A是触点容量，实际可带负载按负载电压与电流核算，感性负载在吸合瞬间电流高于稳态值，选型时留出余量。

1路开关量输入用于采集现场干接点。门磁、按钮、水浸、烟感等无源触点接入后，状态变化可经MQTT物联网协议上报物联网平台，也可作为触发条件联动广播。例如门磁被打开时，终端向中心发起呼叫并播报提示音；现场按下按钮时，中心坐席同时收到呼叫与位置信息。

把输入与输出配合使用，可以做出无人值守的联动闭环：现场按钮被按下，一键呼广播对讲终端发起呼叫，同时吸合继电器打开照明或解除门禁；中心确认现场情况后远程复位。接线前核对触点容量与共地方式，避免把强电回路直接引入弱电端子。

蓝牙网关、红外网关与扩展件怎么选配？

扩展件按现场需求选配，不选配也不影响基础的广播与对讲业务，这一点对预算敏感的项目尤其重要。四类扩展件分别补齐呼叫入口、状态可见与环境控制，分工如下，选型时可对照现场作业方式取舍。

• 蓝牙网关：可扩展做为蓝牙网关，支持生理手环的参数回传，支持蓝牙音响连接，值守人员的体征数据与现场扩声走同一条蓝牙通道；
• IR红外遥控网关：可扩展做为IR红外遥控网关，支持对红外遥控信号的存储和发送，把空调、电视等设备的遥控码学习后由中心远程下发；
• 液晶显示屏：支持扩展液晶显示屏，显示呼叫来源、通话状态与文字提示，坐席忙时可先看屏再决定是否接听；
• 线控应急对讲按钮：支持扩展线控应急对讲按钮接入，把呼叫按钮装到终端够不到的位置，如床头、机柜旁或安全出口。

选配顺序建议按业务优先级排：先解决呼叫入口，再解决状态可见，最后才是环境控制。蓝牙网关适合有巡检人员体征监测或现场扩声需求的站点；IR红外网关适合机房、值班室等已有红外遥控设备的场所；液晶屏与线控按钮则更多用于无障碍与应急场景。

典型应用场景

工业专网通信：厂区与园区的广播对讲

工业厂区与园区的广播点位分散在装置区、罐区、门卫与办公区，为每个点位重新拉一路电源线，代价往往高于设备本身。一键呼广播对讲终端以POE取电、支持手拉手串接，改造项目可以在既有综合布线的基础上增加点位，不必新开桥架与插座。

厂区广播的另一项诉求是分区与联动。中心可按区域下发通知与应急喊话，PTT广播对讲与全双工广播对讲两种方式分别覆盖调度口令与现场协同；把1路开关量输入接到门禁或报警主机，把10A继电器输出接到声光报警器，一次呼叫就能同时完成喊话与声光提示。

无人值守站点：泵站、变电站与基站机房的远程值守

泵站、变电站、通信基站机房这类无人值守站点平时无人到场，异常时需要一个能听能说的入口。一键呼广播对讲终端在站内承担广播、对讲与监听，中心值班员可远程调整输入输出音量，也可通过遥控语音采集配合声音报警门限，在环境声音越限时收到告警。

站点通常只有一条网线与一路供电，POE手拉手组网正好匹配这种条件：相邻站点沿链路串接，IP网络接入终端本身即为链路上的节点，不必每站单独配置传输设备。扩展蓝牙网关后，巡检人员的生理手环参数可随巡检记录一并回传中心。

应急指挥调度：现场喊话与联动处置

应急现场的通信手段多为临时搭建，点位随队伍移动。一键呼广播对讲终端接上POE交换机或便携供电器即可开通，SIP协议侧接入指挥调度系统承担现场喊话与双向对讲，MQTT物联网协议侧把终端在线状态与告警送到指挥端，现场与后方看到的是同一套状态。

处置过程中，AI语音互动让双手被占用的现场人员用语音触发呼叫；10A继电器输出可远程打开现场照明或启动告警装置；支持IPC做为视频监控终端时，画面与语音从同一张网络回传，指挥员在听的同时能看到现场。

结语

一键呼广播对讲终端把SIP对讲、MQTT物联、高保真广播与AI语音互动收进一台IP接入终端，用POE手拉手组网压缩布线与供电成本，用1路10A继电器输出与1路开关量输入把呼叫接到门禁、告警等外设上。工业专网、无人值守站点与应急调度三类现场，都可以按点位条件再选配蓝牙网关、红外网关与液晶显示屏。

对集成商而言，一台终端同时满足语音调度与物联采集两类需求，备件与运维口径统一；对使用方而言，广播、对讲、监听与联动在同一套界面上完成，值班人员不必在多套系统之间切换。作为深耕行业多年的指挥调度系统厂家，瑞光极远（Raytrans）在IP接入终端与广播对讲产品线上提供完整的选型与技术支持，部署前把供电预算、链路带宽与扩展件清单核对清楚，现场开通就能一次到位。
