IDM WR300 5G专网工业路由器

IDM WR300 5G专网工业路由器（型号全称 IDM WR300 5G无线VPN传输设备）是基于 5G NR/LTE-FDD/LTE-TDD/HSPA+ 蜂窝调制解调器的高速 5G 终端，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于把智能电网、工业自动化、智能交通等场景的现场终端通过 5G 专网接入上层业务平台，是瑞光极远在工业通信领域的代表性产品展示之一。整机集成 MTK 双核 880MHz CPU、1Gbit RAM、256MB NandFlash 与 LINUX 操作系统，对外提供 2 个 10/100/1000M 自适应网口、1 个 SIM 卡槽、4 路 5G 天线接口以及 RS232 与 RS485 双串口，铝合金壳体配合 6627125mm 的紧凑尺寸，便于装入现场柜体。

核心参数速览：5G Sub-6G 频段 · 下行理论 4Gbps · 2×10/100/1000M 网口 · 宽压 7~36V · 宽温 -40℃~85℃ · 双串口 RS232/RS485

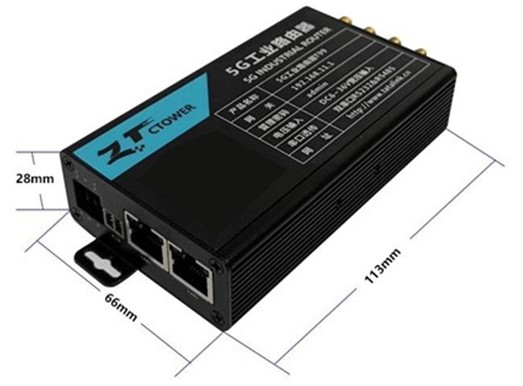

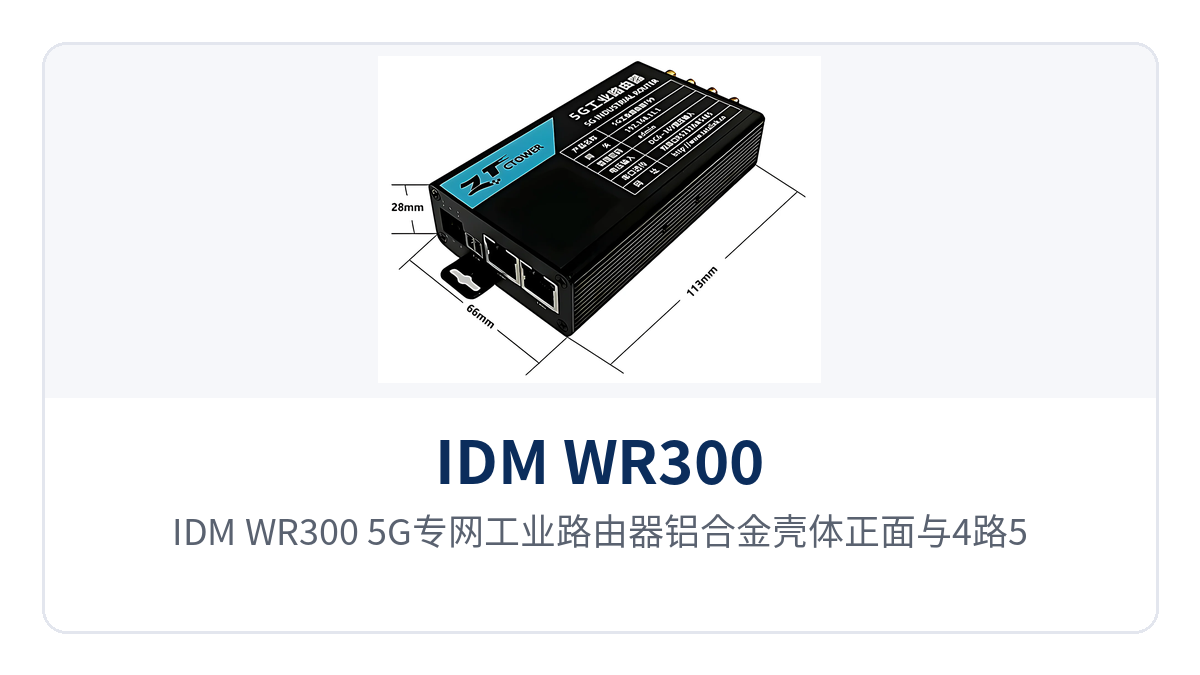

图1：IDM WR300 5G专网工业路由器铝合金壳体正面与4路5G天线接口

IDM WR300 5G专网工业路由器是什么设备？

IDM WR300 5G专网工业路由器是瑞光极远（Raytrans）推出的一台面向工业现场的小型 5G 无线 VPN 传输设备，作用是把 RS232/RS485 串口终端和以太网终端接入 5G 网络或 5G 专网。设备依靠铝合金壳体自然散热，不依赖风扇，工作温度与储存温度均为 -40℃~85℃，相对湿度 95% 无凝结，并已通过宽温度、宽电压输入和电磁兼容 EMC 测试，适合安装在户外柜、轨旁机房、配电房等无人值守位置。

IDM WR300 的 4 路 5G 天线采用 50Ω SMA 接口，可按现场情况选用外置天线或延长馈线；安装方式支持挂耳安装和导轨安装两种，便于在既有柜体内部署。整机支持 7~36V 宽电压输入、功耗 10W，可直接从现场直流屏柜取电，不需要额外的电源转换模块。

核心功能一览

功能项	功能说明
5G/4G/3G 多模接入	支持 5G NR、LTE-FDD、LTE-TDD 与 WCDMA 网络，插入 SIM 卡即可接入，无需铺设有线专线
千兆路由与交换	提供 2 个 10/100/1000M 自适应网口，可作 LAN 或 WAN 使用，支持 NAT 网络地址转换
防火墙与访问控制	内置 NAT 与 SPI 状态全包检查，媒体访问控制采用 CSMA/CA with ACK
VPN 隧道	支持 PPTP、L2TP、OpenVPN Client、p2p 等 VPN 协议，满足专网加密回传需求
DHCP 与路由协议	内置 DHCP 动态主机配置协议，支持 PPP、PPPoE、DDNS、ICMP、VRRP 等协议
双串口服务器	RS232 与 RS485 均支持透传，也可按需定制 MQTT 方式上报数据
SIM 卡接入	1 个 SIM 卡槽，支持 1.8V/3.3V SIM 卡
无风扇散热结构	铝合金壳体配合 6627125mm 的小尺寸，靠壳体散热，适应宽温与多粉尘环境
安装与维护	支持挂耳安装与导轨安装，面板提供 SYS---5G 指示与 1 个重置按钮

无线频段与理论带宽

项目	参数/指标	说明/适用条件
5G 频段	Sub-6G：n1、n2、n3、n5、n7、n8、n12、n20、n25、n28、n40、n41、n66、n71、n77、n78、n79	覆盖 5G 专网常用频段，具体可用频段由当地运营商网络决定
4G 频段（LTE-FDD）	B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71	作为 5G 覆盖不足时的回退通道
4G 频段（LTE-TDD）	B34/B38/B39/B40/B41/B42/B48	作为 5G 覆盖不足时的回退通道
3G 频段（WCDMA）	B1/B2/B3/B4/B5/B8	低带宽业务与极端覆盖条件下的回退通道
Sub-6G 理论带宽	上行 300Mbps，下行 4Gbps	理论数值，实际速率受当地网络环境与运营商配置影响
LTE CAT20 理论带宽	上行 150Mbps，下行 2.4Gbps	理论数值，用于 4G 回退时的带宽估算
HSPA+ 理论带宽	上行 5.76Mbps，下行 42.0Mbps	理论数值，用于 3G 回退时的带宽估算

频段是 IDM WR300 5G专网工业路由器能否接入当地网络的前提。设备的 5G 部分工作在 Sub-6G 频段，覆盖 n1、n2、n3、n5、n7、n8、n12、n20、n25、n28、n40、n41、n66、n71、n77、n78、n79；4G 部分同时支持 LTE-FDD 与 LTE-TDD，3G 部分支持 WCDMA。当现场 5G 信号不足时，设备可回退到 4G 或 3G 网络继续承载业务，避免链路直接中断。

理论带宽按网络制式区分：Sub-6G 下行理论值 4Gbps、上行理论值 300Mbps；LTE CAT20 下行理论值 2.4Gbps、上行理论值 150Mbps；HSPA+ 下行理论值 42.0Mbps、上行理论值 5.76Mbps。以上均为理论数值，实际速率受当地网络环境、基站负载与运营商配置影响，工程选型时应以现场实测结果为准。

接口与硬件参数

项目	参数/指标	说明/适用条件
CPU	MTK 双核 880MHz	承担路由转发、VPN 隧道与串口数据处理
RAM	1Gbit	随整机配置
NandFlash	256MB	存放系统与配置
操作系统	LINUX	支持 DHCP、VPN 与协议栈相关功能
网络接口	2 × 10/100/1000M 自适应网口	可作 LAN 或 WAN 使用
天线接口	4 × 5G 天线（50Ω SMA 接口）	支持外置天线与馈线延长
SIM 卡槽	1 个，支持 1.8V/3.3V SIM 卡	插卡即用，卡型需与槽位电压匹配
双串口	RS232 & RS485	支持透传，MQTT 方式按需定制
指示与按键	LED：SYS---5G；1 × 重置按钮	用于运行状态查看与配置复位
电源接口	3.81*2pin 端子	直流输入，接线端子方式

环境、供电与结构参数

项目	参数/指标	说明/适用条件
输入电压	宽电压 7~36V	可直接从现场直流屏柜取电
整机功耗	10W	低功耗运行，减少柜内发热
工作温度	-40℃ ~ 85℃	宽温设计，适应户外柜与无空调机房
储存温度	-40℃ ~ 85℃	与工作温度同一量级
相对湿度	95% 无凝结	用于潮湿环境评估，不适用凝露场合
尺寸	6627125mm	紧凑结构，便于装入狭小柜体
外壳材质	铝合金壳体	无风扇自然散热

5G工业路由器怎么选？

5G工业路由器怎么选，可以先明确四个硬指标：频段是否覆盖当地 5G 专网、供电与温度是否匹配现场、接口数量是否够用、安装方式是否适配柜体。这四项对不上，后面的功能讨论都要返工。

频段指标决定设备能不能用。要核对运营商或专网使用的 5G 频段是否落在设备支持范围内，瑞光极远（Raytrans）IDM WR300 覆盖 Sub-6G 的 n1、n2、n3、n5、n7、n8、n12、n20、n25、n28、n40、n41、n66、n71、n77、n78、n79，并向下兼容 LTE-FDD、LTE-TDD 与 WCDMA，5G 覆盖不足时可以回退到 4G/3G。

供电与温度指标决定能不能无人值守。像 IDM WR300 这样的宽压宽温 5G专网工业路由器，输入范围 7~36V、工作温度 -40℃~85℃，可以直接从直流屏柜取电并装在无空调的户外柜内，整机功耗 10W，不需要额外配置电源转换模块或温控装置，这是它能够长期免维护运行的基础。

接口指标决定改造成本。现场若已有电表、PLC、RTU 等 RS232/RS485 串口终端，选择带双串口的机型可以省掉独立的 RS485串口服务器；2 个千兆网口可分别承担上行回传与本地接入，避免再加一台工业以太网交换机。安装方式则建议按柜体条件选择挂耳或导轨安装。

除本页列出的参数外，其他定制项以厂家技术资料和商务确认为准。

典型应用场景

智能电网：配电房与台区终端的数据回传

配电房、环网柜与台区终端通常只提供 RS485 接口，现场也未必具备可用的光纤资源。瑞光极远（Raytrans）IDM WR300 5G专网工业路由器可以把这些串口终端的采集数据经 5G 网络回传到主站，宽压 7~36V 输入可直接从站内直流屏柜取电，-40℃~85℃ 的宽温指标覆盖北方冬季户外柜与南方夏季密闭柜的温差，减少为通信设备单独配置电源与温控的工作量。

工业自动化：PLC 与远程 IO 的串口上云

工厂车间与厂区外的泵站、料仓设备常以 PLC 和远程 IO 作为控制单元，串口协议各不相同。IDM WR300 的 RS232 与 RS485 双串口可按透传方式接入两类终端，也可按需定制 MQTT 方式与生产管理平台对接；铝合金壳体无风扇设计对粉尘环境更友好，导轨安装方式便于在既有控制柜内加装。

智能交通：路口与路侧设备的视频数据回传

路口的视频、信号机与路侧感知设备对上行带宽敏感，且布线受城市道路条件限制。IDM WR300 的 5G专网大带宽回传能力基于 Sub-6G 下行理论 4Gbps、上行理论 300Mbps，可为多路视频与感知数据提供无线通道；2 个千兆网口可分别连接摄像机与信号机，VPN 隧道用于专网加密，适合在改造成本受限的路口快速补点。

RS485串口怎么通过5G路由器上云？

RS485 串口要经 5G 路由器上云，可以走两种方式：透传和 MQTT。透传把串口数据在设备与指定服务端之间原样转发，现场已有的采集程序与协议不需要改动；MQTT 方式则按主题把数据发布到云平台，适合需要与物联网平台对接的项目。

实施时先核对 RS485 的 A/B 差分线序、波特率、数据位与校验位，使其与现场终端一致；随后在设备侧选择透传或 MQTT 工作模式，填写服务端地址与端口或订阅主题；最后通过面板 LED 指示与平台侧日志核对数据是否连续上报。RS232 与 RS485 两条串口可以分别接入不同类型的终端，同一台 IDM WR300 在完成串口上云的同时，还能通过 2 个千兆网口承担网口数据回传，不必再单独增加 RS485串口服务器。

需要留意两点限制：MQTT 报文格式属于定制项，应在订货前与瑞光极远（Raytrans）厂家确认；RS485 总线在长距离、多节点场景下要遵循现场既有的拓扑与终端电阻要求，接线时按工程规范执行。

差异化价值

价值点	对应能力	对客户的价值
5G 专网大带宽回传	Sub-6G 下行理论 4Gbps、上行理论 300Mbps，覆盖 n1~n79 等 5G 频段	一台 5G无线VPN传输设备承担视频、生产数据等多业务回传，减少有线专线投入与施工周期
无人值守站点可靠运行	宽电压 7~36V 输入、-40℃~85℃ 宽温、铝合金壳体无风扇散热、功耗 10W	户外柜与无空调机房内长期运行，降低巡检频次与温控成本
老设备直连上云	RS232/RS485 双串口，支持透传或按需定制 MQTT	已有串口终端无需更换即可接入 5G 专网与云平台，保护既有投资
