IDM-VNT8416 集中型多业务视频光端机
8路视频
IDM-VNT8416集中型多业务视频光端机是我公司采用先进的数码视频光纤传输技术、将8路视频信号、16路语音或数据、4组透传E1业务、4组高保真音频业务、4路共享100M以
IDM-VNT8416 单纤汇聚多业务光端机，是北京瑞光极远数码科技有限公司（Raytrans）采用数码视频光纤传输技术研制的集中型多业务视频光端机，作为专业光端机厂家，将 8路视频、16路语音或数据、4组透传E1、4组高保真音频与 4路共享100M以太网复合在一根光纤上高质量传输，站点侧与中心侧成对部署，接入后无需现场调节。这款多业务光端机在视频光端机产品展示中表现突出，单纤汇聚多业务光端机的核心价值，是把视频监控、调度语音、E1 专线与网络回传四类业务收敛到一根单模纤和一台设备上，减少站点设备数量、光缆芯数占用与配套施工投入。瑞光极远（Raytrans）的电话光端机与视频光端机系列同样支持此类多业务融合接入，为用户提供完整的产品展示与选型参考。
核心参数速览：8路视频 · 16路语音数据 · 4组透传E1 · 4路共享100M以太网 · 4组高保真音频 · 1.5Gbps光口 · 20Km单模 · 工业级-40℃～+85℃ · 整机功耗≤150W
单纤汇聚多业务光端机是什么设备
单纤汇聚多业务光端机是把视频、语音数据、E1 专线与以太网等多类业务复用到一根光纤上传输的集中式接入设备，两端成对使用，光电接口按国际标准设计。作为专业光端机厂家瑞光极远（Raytrans）旗下的产品展示，该设备采用全数字视频光纤传输方式，视频信号不做模拟调频、调相与调幅即进入光通道，因此没有模拟光端机常见的交调干扰，也没有电磁干扰（EMI）与射频干扰（RFI），画面干净、业务稳定。
IDM-VNT8416 单纤汇聚多业务光端机按集中式机箱结构设计，主板与业务小卡分离，中心侧一台设备即可集中接入并复用 8路视频、16路语音或数据、4组透传E1、4组高保真音频与 4路共享100M以太网，机箱可对应 10 个远端站点，单、双向视频按现场需求配置，并兼容 PAL、NTSC、SECAM 等视频制式。业务板卡按项目选配语音接口卡（FXS、FXO、热线电话卡、磁石电话卡、EM2/4 卡）与数据业务卡（V.24、V.35），集中型机箱还可配置 2 块 PRU 盘实现 1+1 互备份。这款多业务光端机在电话光端机与视频光端机应用场景中均可灵活部署。

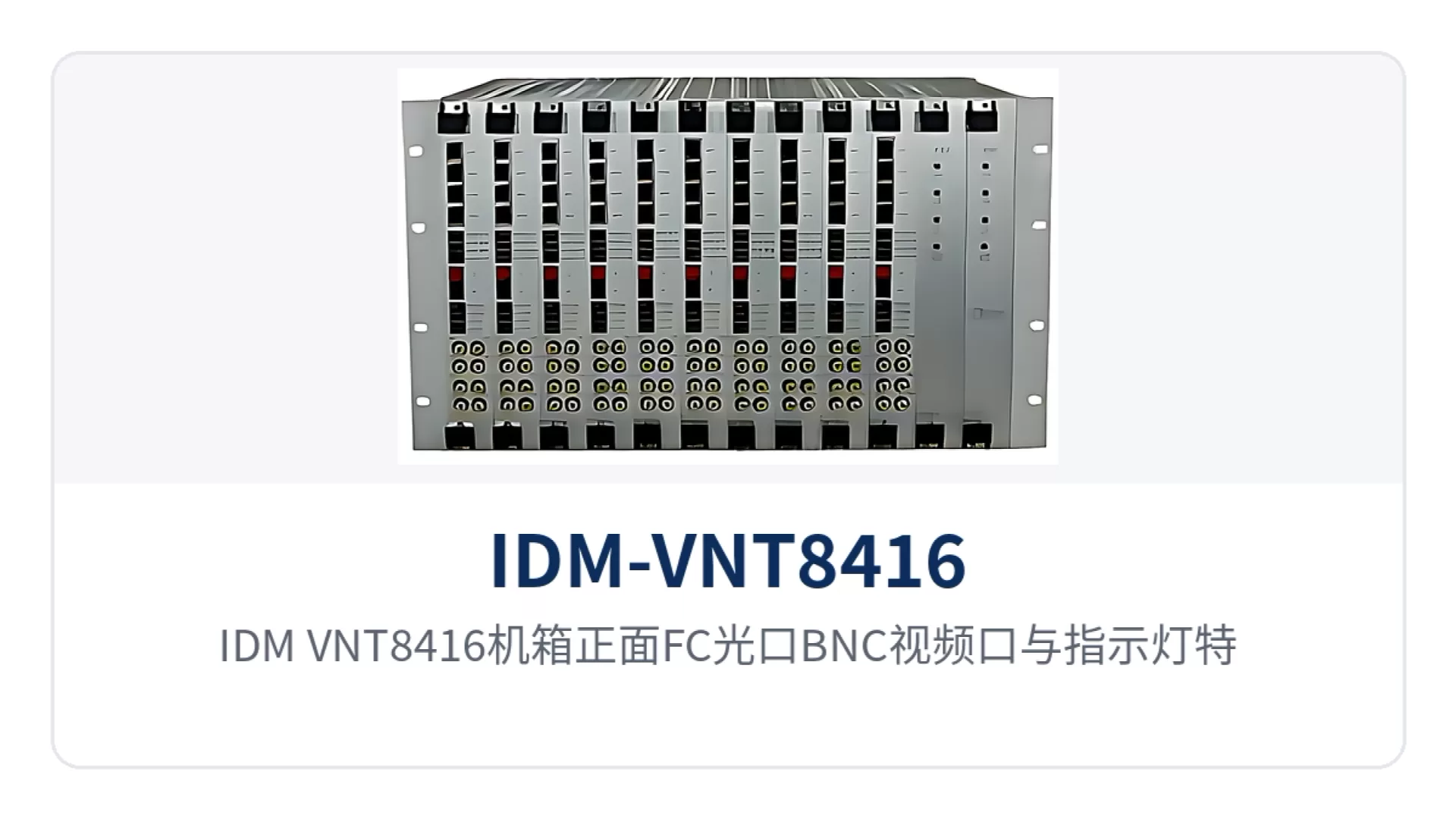

图1：IDM-VNT8416机箱正面FC光口BNC视频口与指示灯特写
核心功能：一台设备把视频、语音数据、E1 与以太网复用进一根光纤
IDM-VNT8416 单纤汇聚多业务光端机在一台设备上完成视频、语音数据、E1、以太网与高保真音频的复用传输，核心功能如下表所示。
| 功能项 | 功能说明 |
|---|---|
| 8路视频接入 | 提供 8 路视频接入，单、双向可按现场需求配置，兼容 PAL、NTSC、SECAM 等视频制式 |
| 16路语音或数据接入 | 提供 16 路语音或数据业务，语音可配 FXS、FXO、热线电话卡、磁石电话卡等接口卡，数据可配 RS-232、RS-422、RS-485 与 V.24、V.35 等接口 |
| 4组透传E1通道 | 提供 4 组透传 E1 通道，承载变电站远动、轨道信号等既有专线业务，原样透传不改动既有设备 |
| 4路共享100M以太网 | 提供 4 路共享 100M 以太网，RJ-45 接口、10M/100M 自适应，符合 IEEE802.3，承载网络摄像机与办公数据 |
| 4组高保真音频 | 提供 4 组高保真音频业务，音频带宽 20Hz～20KHz、音频信噪比≥90dB，用于广播与对讲回传 |
| 单纤复合传输 | 视频、语音数据、E1、以太网与高保真音频共用一根光纤，减少光缆芯数占用与站点设备数量 |
| 告警与网管 | 具备告警功能与网管功能，可在线实时监控链路与业务运行状态 |
| 集中式机箱结构 | 主板与业务小卡分离式结构，机箱集中接入多路业务，可对应 10 个远端站点，业务板卡按项目扩展 |
| 宽温工业设计 | 工业级工作温度 -40℃～+85℃，相对湿度 0～95%（无凝结），适配野外无人值守站点 |
技术参数：光接口、视频、语音数据、以太网与环境条件
IDM-VNT8416 单纤汇聚多业务光端机的接口与指标按业务分类列出，两端成对使用，具体配置以光端机厂家瑞光极远（Raytrans）的技术资料与商务确认为准。
光接口与传输距离
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | FC（可定制 SC 等） | 光跳线接口按现场光缆成端方式选配 |
| 光纤模式 | 单模（可选多模） | 20Km单模传输配置 |
| 接收机收/发速率 | 1.5Gbps/1.5Gbps | 1.5Gbps光口 |
| 接收机收/发波长 | 1310nm/1550nm | 一根光纤双向传输，两端波长配对 |
| 发射机收/发速率 | 1.5Gbps/1.5Gbps | 1.5Gbps光口 |
| 发射机收/发波长 | 1550nm/1310nm | 与对端波长交叉配对 |
| 发光功率 | -9～-1dBm | 发射侧可用光功率 |
| 接收机灵敏度 | 优于-21dBm | 接收侧可用光功率 |
| 传输距离 | 20Km | 可选装远距离光模块实现更远距离的光纤传输 |
视频接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | BNC | 75Ω 非平衡视频接口 |
| 视频采样位宽 | 8bit | 全数字取样，不经压缩编码 |
| 视频带宽 | 0Hz～6.5MHz | 覆盖标清视频信号带宽 |
| 亮度非线性 | <3% | 画面亮度失真指标 |
| 微分相位（DP） | <0.7° | 彩色信号相位失真指标 |
| 微分增益（DG） | <0.7% | 彩色信号幅度失真指标 |
| 输入过载电压 | 1.5VP-P（典型值） | 输入侧保护余量 |
| 输入/输出电压 | 1VP-P（典型值） | 标准视频电平 |
| 输入/输出阻抗 | 75Ω（非平衡） | 与摄像机、显示设备一致 |
| 视频信噪比 | ≥70dB（加权） | 反映画面噪声水平 |
语音与数据接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 语音接口（FXO/FXS） | 音频范围 300Hz～3400Hz，压缩率 ITU G.711 中 A 律 | 三元复式阻抗 200Ω+560Ω//0.1μF，环路电流 25mA/路 |
| 数据接口 | RJ-45，RS-232、RS422（4 线制）、RS485（2 线制） | 对接现场控制与采集终端 |
以太网与高保真音频接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 以太网接口 | RJ-45，10M/100M 自适应 | 支持 IEEE802.3，全/半双工/自适应 |
| 高保真音频接口 | RJ45，采样位宽 24bit，采样频率 32KHz | 音频信噪比≥90dB，音频带宽 20Hz～20KHz，总谐波失真<1% |
| 高保真音频阻抗 | ADC:100KΩ/DAC:10KΩ，输入/输出电压 1.5VP-P（典型值） | 与广播、对讲设备对接 |
电源、功耗与环境条件
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | AC220V/DC-48V/DC 9V | 机房、专网机柜与野外蓄电池取电 |
| 整机功耗 | ≤150W | 集中式机箱多路业务并行运行的整机功耗 |
| 工作温度 | -15℃～+65℃ | 常规机房与设备箱环境 |
| 工业级工作温度 | -40℃～+85℃ | 宽温配置，适应野外与恶劣环境 |
| 储存温度 | -25℃～+75℃ | 仓储与运输环境 |
| 相对湿度 | 0～95%（无凝结） | 高湿环境适用条件为无凝结 |
| 产品尺寸 | 440×230×270（mm，长×深×高） | 机架式机箱，便于机柜安装 |

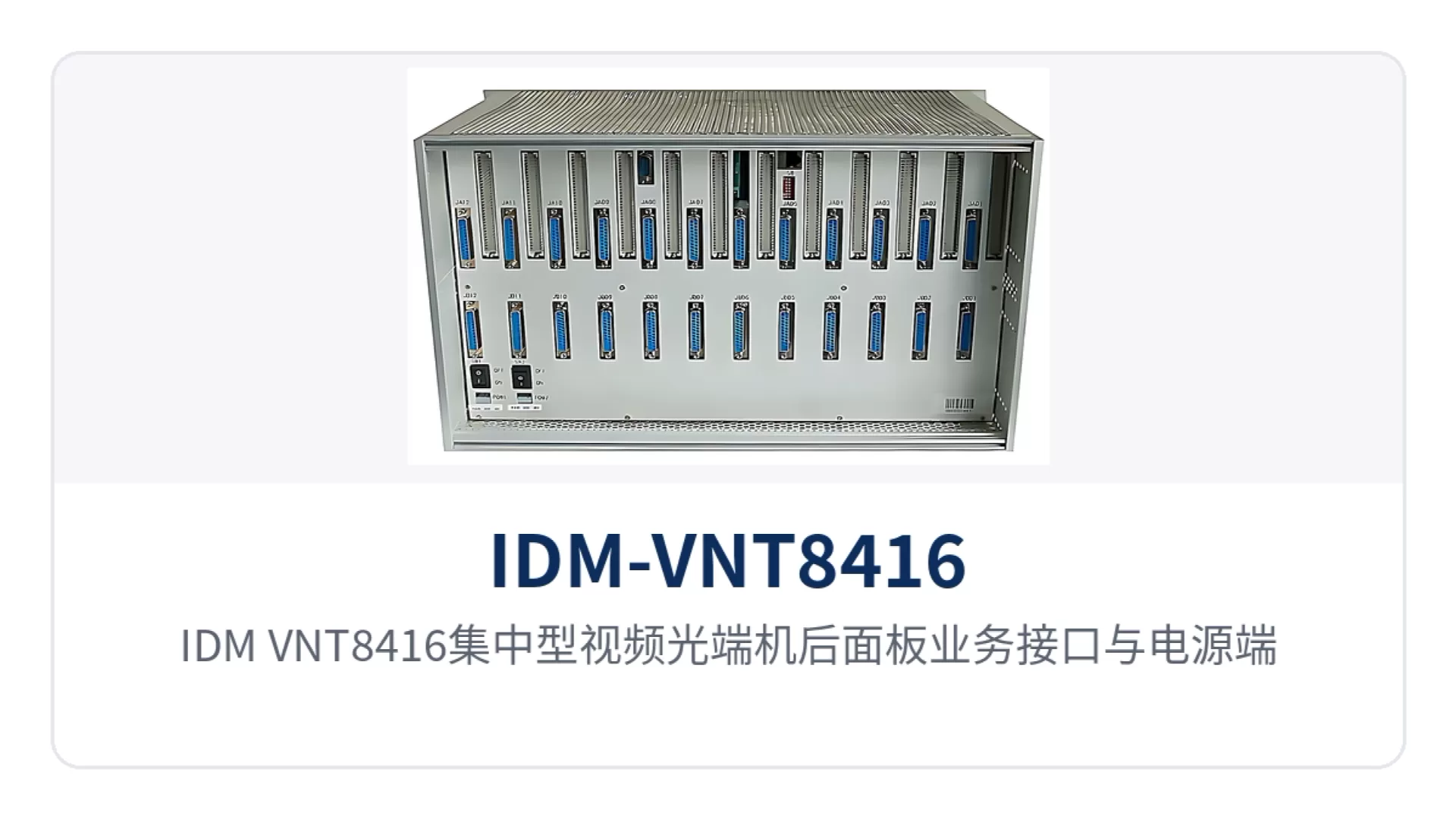

图2：IDM-VNT8416集中型视频光端机后面板业务接口与电源端子布局
差异化价值：单纤汇聚、16路语音数据、20Km单模与1.5Gbps光口
瑞光极远（Raytrans）IDM-VNT8416 单纤汇聚多业务光端机的差异化价值集中在单纤汇聚能力、语音数据容量、传输距离与光口速率四项，每项对应的能力与指标如下表所示。作为专业光端机厂家，瑞光极远在产品展示中充分呈现了这款多业务光端机的核心优势。
| 差异化点 | 对应能力与指标 | 说明/适用条件 |
|---|---|---|
| 8路视频 | 单纤汇聚8路视频+16路语音数据+4组E1，1.5Gbps光速率，专网一纤多业务 | 8 路视频以 BNC 接入，视频信噪比≥70dB（加权），供值班人员查看现场画面 |
| 16路语音数据 | 16 路语音或数据业务与视频、E1 在同一根光纤上并行传输 | 语音配 FXO/FXS 接口卡，数据配 RS-232、RS-422、RS-485 接口，按现场业务清单配置 |
| 20Km单模 | 20Km单模传输、接收灵敏度优于-21dBm，野外长距链路余量充足 | 发光功率 -9～-1dBm，单模 20Km 无中继；更远距离可选装远距离光模块 |
| 1.5Gbps光口 | 1.5Gbps光口，FC 接口（可定制 SC 等），单模（可选多模） | 一根光纤双向传输，接收机与发射机波长按 1310nm/1550nm 交叉配对 |
多业务光端机单纤能传多远
多业务光端机单纤能传多远，取决于光模块档位、光纤类型与链路损耗三者之间的余量。瑞光极远（Raytrans）IDM-VNT8416 单纤汇聚多业务光端机标准配置为单模光纤与 FC 接口，默认传输距离 20Km，对应发光功率 -9～-1dBm、接收机灵敏度优于 -21dBm，两端留出的光功率余量就是链路预算的可用部分。这款光端机在传输距离上的表现，也是光端机厂家产品展示中的关键参数之一。
距离超过 20Km 时，可选装远距离光模块实现更远距离的光纤传输；实际可达距离还要结合光缆损耗、法兰与熔接点数量、成端质量逐段核算。工程上建议在链路两端各留一定光功率余量，避免光缆老化或接头污染后余量不足。
光端机16路语音数据怎么接
光端机16路语音数据怎么接，取决于现场终端是电话还是数据设备：语音按 FXO/FXS 接口卡接入电话线，数据按 RS-232、RS-422、RS-485 接口接入控制与采集终端，两类接口都做在业务小卡上，按项目选配。瑞光极远（Raytrans）电话光端机与多业务光端机均采用这一接线方式。
- 语音接口采用标准 FXO/FXS 卡，音频范围 300Hz～3400Hz、压缩率 ITU G.711 中 A 律，与既有程控交换机、调度台对接时无需改动对端设备；
- 语音接口阻抗为三元复式阻抗 200Ω+560Ω//0.1μF，环路电流 25mA/路，接线时按接口卡丝印对应电话线两芯，避免与数据口混接；
- 数据业务按终端类型选 RS-232、RS-422（4 线制）或 RS-485（2 线制），接口均为 RJ-45，插接前核对线序与信号方向；
- 语音与数据共用同一根光纤上的 16 个语音或数据通道，两端业务口一一对应即可开通，设备无需现场调节。
集中型视频光端机工业级宽温多少
集中型视频光端机工业级宽温多少，答案是工业级工作温度 -40℃～+85℃、相对湿度 0～95%（无凝结）。瑞光极远（Raytrans）IDM-VNT8416 单纤汇聚多业务光端机的常规工作温度为 -15℃～+65℃、储存温度为 -25℃～+75℃，宽温配置让设备在严寒高原与高温戈壁都能正常起动运行，不受现场昼夜温差与风沙雨雪的直接影响。这款视频光端机在工业级宽温方面的表现，是光端机厂家产品展示中不可忽视的硬指标。
选择宽温配置时还要同时核对画面质量指标：视频信噪比≥70dB、微分增益<0.7%，工业级-40℃～+85℃宽温运行，两者共同决定野外站点长期运行的表现。供电方式兼容 AC220V、DC-48V 与 DC 9V，整机功耗≤150W，通信机房与专网机柜可直接取用直流 -48V 电源，无市电的野外站点可用蓄电池供电；架空或沿杆敷设的光缆路由建议在两端设备箱内做等电位接地处理。
多业务光端机怎么选型
多业务光端机怎么选型，先按现场业务清单核对接入业务的数量与类型，再按传输距离和环境条件确定光模块与机型等级，最后核对供电方式与安装空间。瑞光极远（Raytrans）作为深耕光端机领域的专业光端机厂家，建议用户结合实际需求逐项确认。
- 业务清单决定接口配置：现场有多少路视频、是否需要双向、要不要保留 E1 专线、语音还是数据终端，逐项对应到视频口、E1 通道、语音数据口与以太网口；
- 容量核算决定机箱配置：瑞光极远 IDM-VNT8416 单纤汇聚多业务光端机标配 8路视频、16路语音或数据、4组透传E1、4组高保真音频与 4路共享100M以太网，集中型机箱可对应 10 个远端站点，业务不足时按需选配接口卡；
- 距离与环境决定光模块与机型：路段间距大、站点分散的线路按 20Km 单模核算光功率预算，更远距离选装远距离光模块，户外设备箱、立杆与隧道内站点选工业级宽温配置（-40℃～+85℃）；
- 供电与安装条件决定落位：确认现场取电是 AC220V 还是 DC-48V，核对 440×230×270mm 的机箱尺寸与机柜空间是否匹配，再确定成对采购数量。
典型应用场景
智能电网变电站通信专网
变电站、开闭所与配电房大多远离调度中心，现场只有一对光纤与有限机位，却要同时回传监控图像、调度电话与远动数据。瑞光极远（Raytrans）IDM-VNT8416 单纤汇聚多业务光端机用一根光纤把 8路视频、16路语音或数据、4组透传E1 与 4路共享100M以太网一并送回调度端，既有 E1 专线原样透传，不必为各类信号分别敷设线路；工业级 -40℃～+85℃宽温与 AC220V/DC-48V 双取电方式，适配变电站机房与户外端子箱的实际条件。
轨道交通沿线视频监控专网
轨道交通沿线站点沿线路带状分布，区间设备箱到中心机房的距离常常超出同轴电缆与双绞线的可用范围，管孔资源又十分紧张。瑞光极远（Raytrans）IDM-VNT8416 单纤汇聚多业务光端机以单纤 20Km 传输覆盖相邻车站、区间与车辆段之间的典型距离，前端画面沿一芯光纤直达中心，中途不设中继与路由交换设备；视频与 100M 以太网复用在一根光缆上，减少管孔占用，视频信噪比≥70dB 保障夜间与逆光条件下的画面可辨识度。
油气管道与矿区无人值守站点
油气管道阀室、矿区井场与泵站的无人值守站点距离中心远、维护频次低，通信链路一旦中断，人工到场排查耗时长。瑞光极远（Raytrans）IDM-VNT8416 单纤汇聚多业务光端机把站点与中心机房直接连通，减少一级中继与路由交换环节，故障点随之减少；整机功耗≤150W 便于用蓄电池或太阳能长期供电，工业级 -40℃～+85℃宽温与 0～95% 无凝结湿度适应野外机柜环境，视频、语音数据、E1 与以太网业务在同一台设备内统一接入。

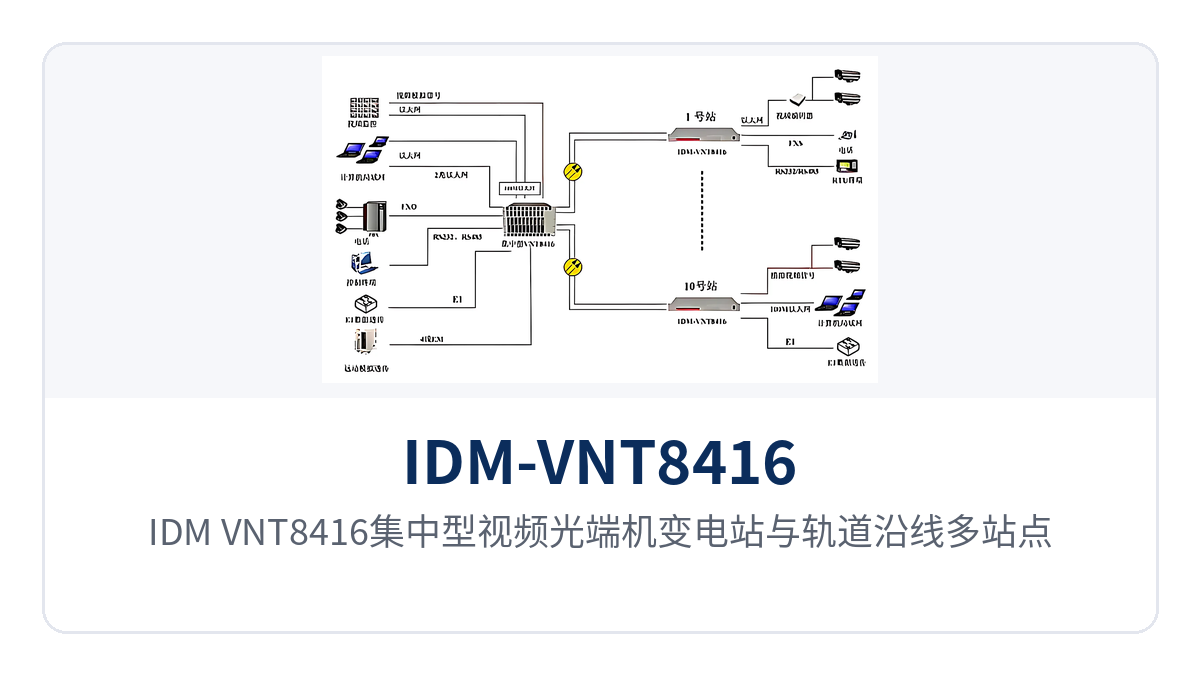

图3：IDM-VNT8416集中型视频光端机变电站与轨道沿线多站点单纤组网示意图
常见问题
视频有画面但出现噪点、条纹或偏色，应该按什么顺序排查？
排查先看接口段：检查 4 路 BNC 视频线的接头是否松动或氧化、同轴电缆屏蔽层有无破损，把异常那一路视频线与对端设备对调，区分是本路线缆问题还是两端设备问题。随后用光功率计测量接收端光功率，与 -21dBm（1310nm）的接收灵敏度下限比对，光功率偏低常见于光口端面污染、法兰盘松动或链路损耗增大，清洁端面并重新插紧后复测。再核对两端设备箱的等电位接地与供电回路，两端地电位差会引入条纹与滚动干扰。逐项都没有异常时，更换一根尾纤或对调收发两端，确认问题落在光纤链路还是设备端口本身。
查看完整回答全数字视频无压缩技术怎么保证画面质量？
IDM-VDA2000 系列2路视频光端机采用全数字视频无压缩技术：发送端以 8bit 采样位宽、0Hz~6.5MHz 视频带宽对视频信号采样，不经压缩编码直接在光纤中传送，接收端无失真还原为模拟视频输出。设备视频信噪比达到 ≥70dB（加权），微分相位(DP) <0.7°、微分增益(DG) <0.7%。由于链路上没有编解码环节，不引入压缩算法带来的处理时延与码流抖动，视频与数据的同步关系得以保持，监控中心同时观看画面与操作现场设备时不易错位。设备兼容 PAL、NTSC、SECAM 等视频制式。
查看完整回答IDM-Video Phone多业务视频光端机是什么设备，主要用在哪些场合？
视频电话光端机是把视频、电话、数据和以太网四类业务复用进同一根光纤传输的设备，价值在于把过去需要多台单功能设备叠加完成的传输任务收敛到一台设备、一根光纤上。IDM-Video Phone多业务视频光端机采用全数字视频无压缩传输技术，提供双向单路视频、2路电话与2路数据，并可选配2路以太网和2路高保真音频接入。IDM-Video Phone多业务视频光端机属于Video系列数字视频光端机，面向长距离视频传输，可适用于光纤CCTV网络系统、交通监控、工业监控、楼宇监控、电视会议与远程教学系统等场合。
查看完整回答视频画面在监控中心能上屏，但出现噪点或条纹，应该按什么顺序排查？
画面能上屏说明光路与业务通道已经打通，排查范围收窄到接口与链路质量。先检查视频采集终端、远端站点宽窄带一体化光端机与监控中心视频监控终端之间的接头与线缆，确认没有松动、氧化或屏蔽层破损；随后用光功率计核对接收光功率，收光偏低往往来自端面污染、法兰松动或链路损耗增大，清洁端面并重新插紧后再看画面；再核对设备与机箱的等电位接地与供电，电位差常通过电源与地线引入干扰，形成条纹。按先接口、后光功率、再接地的顺序逐步隔离，多数图像质量异常都能定位到具体环节。
查看完整回答安装接线后视频无输出或数据不通怎么排查？
画面无输出或数据不通时，先核对两端光口收发是否配对、收发波长是否一致；再检查单模或多模光纤与光模块型式是否匹配，用光功率计实测收光值并与灵敏度优于 -21dBm 的口径比对；随后检查 BNC 视频接头是否拧紧、输入阻抗 75Ω 与源设备是否匹配；最后核对数据口线序与 RS-232、RS422、RS485 三种类型设置是否一致。日常维护建议断电后插拔光口、定期清洁端面并复测光功率，机箱内保持干燥、避免结露。仍异常时建议结合设备状态联系厂家技术支持。
