IDM-VNT8416野战视频光端机

IDM-VNT8416 8路视频野战光端机是北京瑞光极远数码科技有限公司研制的一款野战型多业务光端机，作为专业光端机厂家，瑞光极远将应急通信需求融入产品设计，该设备由发送端与接收端成对使用，用于把8路视频、4组高保真音频、4路透传E1通道与4路共享100M以太网复合到同一条光纤链路上传输，适用于军队应急通信车方案及政府专网光纤通信方案等场景。

IDM-VNT8416 8路视频野战光端机采用非压缩视频编码与时分复用方式，把视频、音频、E1与以太网业务汇入1.25Gbps光传输通道。作为一款视频光端机与多业务光端机的融合产品，光电两端成对接通即用，无需在现场做电气或光学调节，满足应急通信快速部署的要求。

核心参数速览：8路视频 · 4路E1透传 · 4组高保真音频 · 4路共享100M以太网 · 1.25Gbps收发 · 1310nm/1550nm波分配对 · 单模(可选多模) · 在线网管

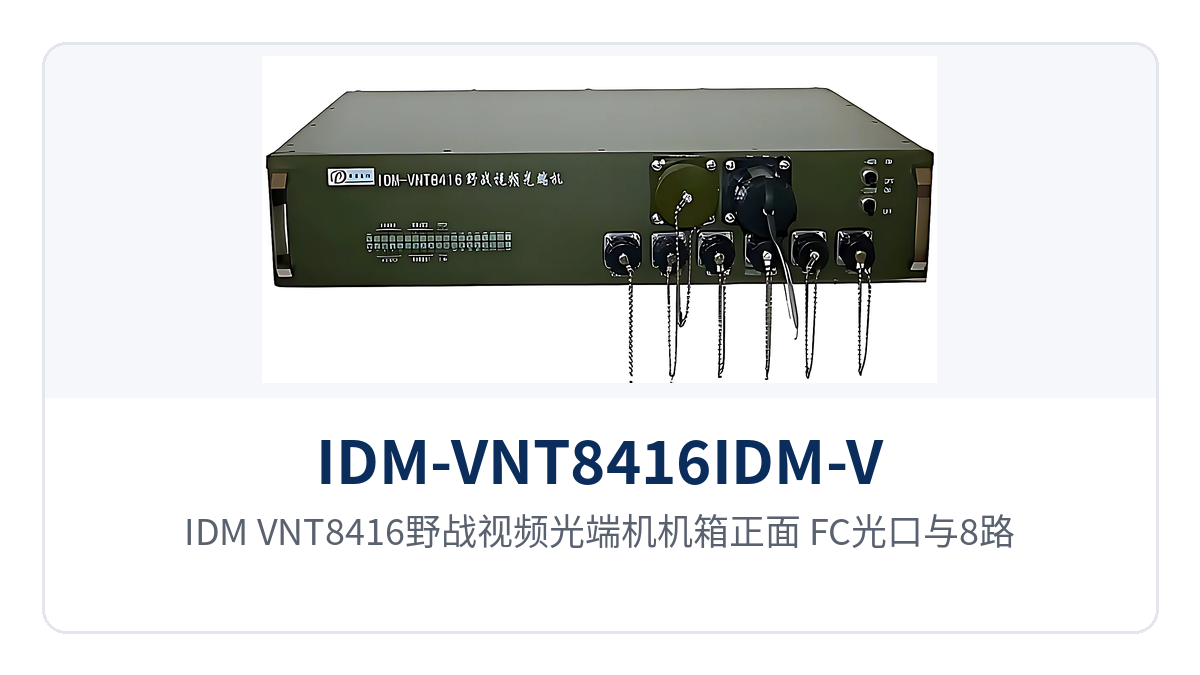

图1：IDM-VNT8416野战视频光端机机箱正面、FC光口与8路BNC视频接口特写

8路视频野战光端机是什么设备？

8路视频野战光端机是把多路视频与话音、E1、以太网等业务复用到一条光纤上传输，并适应野外与车载环境的多业务视频光端机，也是应急通信与军队应急通信车方案中常见的接入设备。

IDM-VNT8416 8路视频野战光端机部署在野外站点与中心机房之间，站点侧接入摄像机、音频终端、E1业务设备与网络，中心侧把8路视频、4组高保真音频、4路透传E1与4路共享100M以太网一并还原输出。站点设备箱内不必为每类业务单独放置一台传输设备。

普通视频光端机只承载视频通道，现场还有音频、E1中继与网络数据时需要再叠加其他传输设备。IDM-VNT8416 8路视频野战光端机在8路视频之外提供4组高保真音频、4路透传E1通道与4路共享100M以太网，并可通过语音接口卡与数据业务卡继续扩展；站点业务清单发生变化时按卡扩容，不必整机更换。作为专业光端机厂家瑞光极远的产品，该机型可与多业务光端机、电话光端机等设备协同组网，满足政府专网光纤通信方案与矿用本安型通信等场景的接入需求。

视频通道以BNC接口输入输出，视频采样位宽8bit、视频带宽0Hz～6.5MHz，亮度非线性<3%，输入/输出电压1VP-P（典型值）、输入过载电压1.5VP-P（典型值），输入/输出阻抗75Ω（非平衡），视频信噪比≥70dB（加权）。

这组指标来自非压缩的全数字视频传输方式。链路不经过模拟调频、调相与压缩编码，因此兼容PAL、NTSC、SECAM等视频制式，画面在传输环节不引入压缩损伤。

核心功能：8路视频、4组高保真音频、4路E1与4路百兆以太网怎么复合进一根光纤

IDM-VNT8416 8路视频野战光端机在一台设备上完成视频、音频、E1与以太网业务的复合传输，主要功能项见下表。

功能项	功能说明
8路视频接入	提供8路视频通道，可视用户需求灵活配置单向或双向视频，兼容PAL、NTSC、SECAM等视频制式
4组高保真音频	提供4组高保真音频业务，音频采样位宽24bit、采样频率32KHz，音频信噪比≥90dB，用于广播、对讲与监听回传
4路透传E1通道	提供4路透传E1通道，按ITU-T G.703工作，码速率2.048Mbps、码型HDB3，对E1帧内容透明不改变原有业务
4路共享100M以太网	提供4路共享100M以太网，接口速率10M/100M自适应，支持IEEE802.3标准协议，工作方式全/半双工/自适应
1.25Gbps光传输通道	收/发速率均为1.25Gbps，把视频、音频、E1与以太网业务复用到同一光传输通道中传输
语音接口卡扩展	可配置FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等语音接口卡，按现场话机类型与交换设备接口选配
数据业务卡扩展	可配置V.24、V.35等数据业务卡，对接低速数据与控制类设备
网管与告警	具有强大的网管功能，可在线实时监控，站点侧设备状态与告警信息在中心侧网管界面即可查看
免现场调节	光电两端按端口标识接线后即可开通业务，无需在现场做电气或光学调节
工业级设计	系统集成度与可靠性高、功耗低，适配野外架设与车载安装环境

IDM-VNT8416 8路视频野战光端机把视频、音频、E1与以太网四类业务收进同一条光纤链路，站点到中心之间只需一芯光纤。管道资源紧张的路段、光缆投运年限较久的专网，不必再为监控图像、音频回传、E1中继与网络数据分别敷设光缆，一台设备替代多台单业务光端机。在应急通信、军队应急通信车方案以及政府专网光纤通信方案中，该设备可与光端机、视频光端机、多业务光端机、电话光端机等产品配合，由瑞光极远等光端机厂家提供整体传输方案，并兼顾矿用本安型通信等特殊环境的部署要求。

技术参数：光接口、视频、以太网与接口指标

IDM-VNT8416 8路视频野战光端机的接口与指标按业务分类列出，光电两端成对使用，下列参数以瑞光极远光端机厂家技术资料为准。该产品面向应急通信、军队应急通信车方案等场景，可作为视频光端机与多业务光端机的典型设备使用。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC/UPC	光跳线接口按现场光缆成端方式选配
光纤模式	单模（可选多模）	单模为常规配置，标准配置20Km传输
接收机收/发速率	1.25Gbps/1.25Gbps	接收方向与发送方向的标称速率
接收机收/发波长	1310nm/1550nm	与对端发射机波长配对使用
发射机收/发速率	1.25Gbps/1.25Gbps	发送方向与接收方向的标称速率
发射机收/发波长	1550nm/1310nm	与对端接收机波长配对使用
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

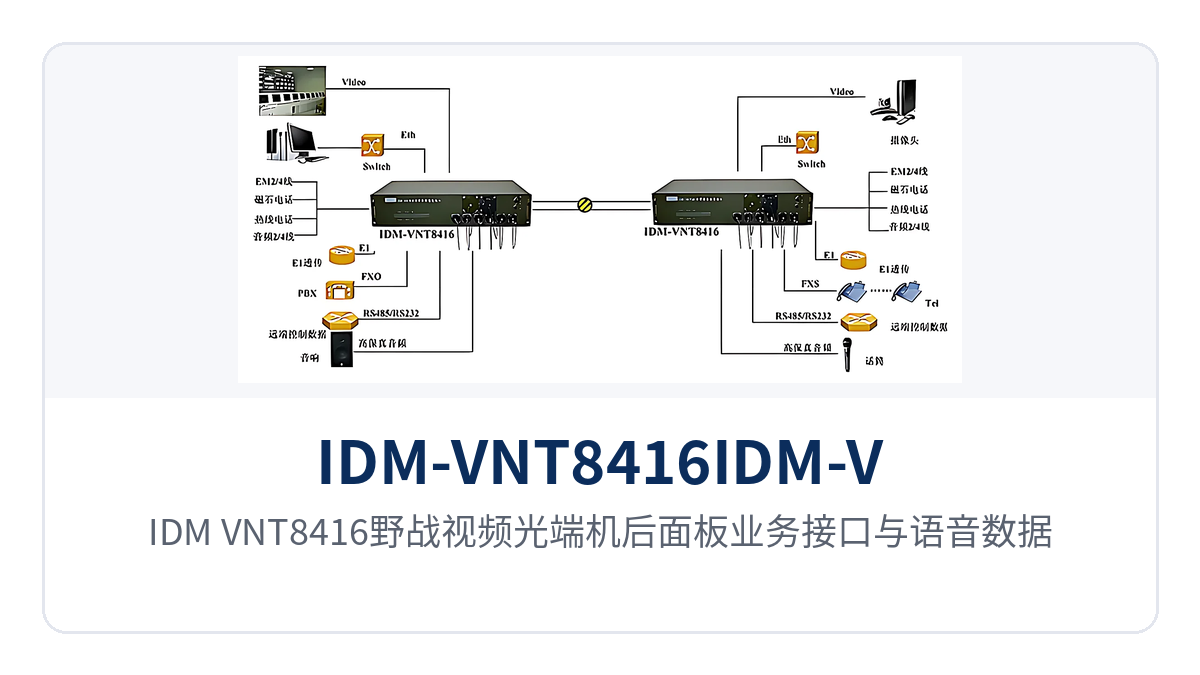

图2：IDM-VNT8416野战视频光端机后面板业务接口与语音数据业务卡槽位

视频通道参数

项目	参数/指标	说明/适用条件
接口类型	BNC	连接摄像机、监视器的视频端口
视频采样位宽	8bit	全数字视频取样精度
视频带宽	0Hz～6.5MHz	覆盖PAL、NTSC、SECAM制式视频基带带宽
亮度非线性	<3%	视频通道亮度失真指标
微分相位(DP)	<0.7°	色度信号相位失真指标
微分增益(DG)	<0.7%	色度信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	视频输入端允许的过载电平
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与摄像机、监视器阻抗一致
视频信噪比	≥70dB（加权）	加权口径下的画面噪声水平

以太网与数据接口参数

项目	参数/指标	说明/适用条件
以太网接口类型	RJ-45	4路共享100M以太网端口
以太网传输速率	10M/100M自适应	与对端网络设备自协商
标准协议	支持IEEE802.3	兼容通用以太网设备
工作方式	全/半双工/自适应	按对端端口能力自动匹配
E1通道	4路透传E1	2.048Mbps、HDB3码型，符合ITU-T G.703
数据接口（选配）	V.24、V.35等数据业务卡	支持RS-232、RS422（4线制）、RS485（2线制）

音频、语音与电源环境参数

项目	参数/指标	说明/适用条件
高保真音频接口	音频端口，4组	音频采样位宽24bit、采样频率32KHz、音频带宽20Hz～20KHz
高保真音频信噪比	≥90dB	音频通道噪声水平，总谐波失真<1%
语音压缩方式（选配）	ITU G.711中A律	语音接口卡承载窄带话音业务
语音音频范围（选配）	300Hz～3400Hz	与程控交换机、话机侧对接
供电方式	AC220V/DC-48V/DC 9V	按机房与站点电源条件选择
整机功耗	≤150W	整机运行功耗
工作温度	-15℃～+65℃（常规）/ -40℃～+85℃（工业级）	按现场气候在常规机型与工业级机型之间选配
产品尺寸	440×230×270（mm，长×深×高）	机架式外形，便于装入机柜与设备箱

4路透传E1通道按ITU-T G.703建议规定的速率与接口特性工作，码速率2.048Mbps、码型HDB3，通道对E1帧内容透明；4组高保真音频以24bit采样、32KHz采样频率与≥90dB信噪比承载广播与对讲业务；4路共享100M以太网按IEEE802.3标准协议工作，10M/100M自适应、全/半双工自适应。上述多业务承载能力使该光端机可作为多业务光端机与电话光端机使用，在应急通信与政府专网光纤通信方案中承担视频、语音与数据的一体化传输。

8路视频光端机能传多远？

8路视频光端机能传多远，取决于光模块配置与现场光缆条件，IDM-VNT8416 8路视频野战光端机标准配置单模20Km传输。

发射机以1550nm发出、1310nm接收，接收机以1310nm发出、1550nm接收，收/发速率均为1.25Gbps，两端波长配对使用。发光功率与接收机灵敏度之间留出的光功率余量，用来补偿光纤本身衰减、熔接点与连接器损耗。

工程上按光缆长度、衰减系数与接头数量逐段核算收端光功率，链路超出20Km时可选装远距离光模块延伸传输距离。单模光纤不受电磁干扰（EMI）与射频干扰（RFI）影响，长距离链路的画面与数据不因地电位差产生条纹与失真，适合野外站点、沿线机柜与边海防点位的组网，也适合矿用本安型通信等对电磁环境敏感的场合。

野战视频光端机怎么选？

野战视频光端机怎么选，落点是三个问题：单台要合并几类业务、光口与波长怎么配、现场供电与温度是否严苛。按下面三步逐项核对即可。

先数清楚业务通道

• 视频：按8路视频通道核算，需要在现场回传画面并由中心下发的场合按双向视频配置。
• 音频：按4组高保真音频核算，用于广播、对讲与监听回传。
• E1：按4路透传E1通道核算，对接既有E1中继与E1业务设备。
• 以太网：按4路共享100M以太网核算，回传网络摄像机、门禁与站点办公网络。
• 扩展：按现场话机类型选择FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等语音接口卡，按控制设备接口选择V.24、V.35等数据业务卡。

再核对光口与波长

光口为FC/UPC，光纤模式标准配置单模、可选多模，收/发速率均为1.25Gbps。两端设备的收/发波长必须配对：一端发射1550nm、接收1310nm，另一端发射1310nm、接收1550nm；链路按光缆长度核算光功率余量，链路超过20Km再考虑加装远距离光模块。

最后核对供电、温度与网管

• 供电方式AC220V、DC-48V、DC 9V按站点电源条件选择，整机功耗≤150W，据此核算设备箱内的电源容量与散热。
• 工作温度按现场气候在常规机型-15℃～+65℃与工业级-40℃～+85℃之间选择，户外设备箱与无空调机房优先考虑工业级配置。
• 站点分散、到站巡检成本高的项目把在线网管列为选型条件，减少现场巡检频次。

具体通道配置、光模块距离与接口定制需求，以瑞光极远光端机厂家技术资料和商务确认为准。选型时可结合应急通信、军队应急通信车方案、政府专网光纤通信方案等实际需求，确认光端机、视频光端机、多业务光端机、电话光端机的接口与业务卡配置，并针对矿用本安型通信等特殊环境核实相应机型。

光端机波分配对怎么接线？

光端机波分配对怎么接线，按业务类型逐项对应即可：视频走75Ω同轴电缆接BNC口，音频、E1、以太网与数据各走对应端口，光纤跳线接光口，两端波长配对后通电核对。IDM-VNT8416 8路视频野战光端机的现场接线对应关系如下表所示。

业务	设备侧接口	现场对接	说明
视频	BNC，75Ω非平衡	摄像机、监视器、视频矩阵	输入/输出电压1VP-P（典型值），使用75Ω视频同轴电缆
高保真音频	音频端口，4组	音频终端、广播与对讲设备	音频采样频率32KHz，音频信噪比≥90dB，按端口标识对应
4路E1	透传E1通道	E1中继设备、E1业务设备	2.048Mbps、HDB3码型，通道不解释E1帧内容
以太网	RJ-45，4路共享100M	交换机、网络摄像机	10M/100M自适应，全/半双工自适应
语音（选配）	语音接口卡	程控交换机、普通话机、磁石话机	按ITU G.711中A律编码，音频范围300Hz～3400Hz
数据（选配）	数据业务卡	数据终端、控制设备	支持RS-232、RS422（4线制）、RS485（2线制）
光路	FC/UPC	光纤跳线、光缆	单模（可选多模），收/发波长1310nm/1550nm配对
电源	AC220V/DC-48V/DC 9V	机房与站点电源	整机功耗≤150W

现场接线按顺序推进：

• 先接入业务线缆：视频、音频、E1、以太网与选配的语音、数据业务按端口标识分别接入。
• 再连接光纤跳线：核对两端设备的收/发波长配对关系，避免接反造成链路不通。
• 最后接通电源并核对：确认各业务口指示灯与告警指示状态正常，逐项开通业务并记录测试结果。

设备无需现场调节，语音与数据接口卡按项目在出厂前配置，现场只需按端口标识接线。

视频带宽0Hz～6.5MHz是什么意思？

视频带宽0Hz～6.5MHz是指视频通道能无衰减通过的信号频率范围，它决定了画面细节与色彩能被完整传输的上限。PAL、NTSC、SECAM等标清视频的基带信号频率落在这一范围内，因此0Hz～6.5MHz的通道带宽可以完整承载标清视频信号，不因通道带宽不足而丢失高频细节。

带宽指标只有配合采样精度与线性度才构成完整的画质保障。IDM-VNT8416 8路视频野战光端机的视频采样位宽为8bit、亮度非线性<3%、微分相位（DP）<0.7°、微分增益（DG）<0.7%，输入/输出阻抗75Ω（非平衡）。

全数字非压缩传输不做模拟调制与压缩编码，链路对画面不引入压缩时延与块效应，监控中心实时监看与事后回放的画面一致。这正是视频带宽0Hz～6.5MHz、8bit采样、亮度非线性<3%共同支撑的画质基础。

典型应用场景

IDM-VNT8416 8路视频野战光端机的部署位置是野外站点与中心之间：站点侧接入摄像机、音频终端、E1业务设备与站点网络，中心侧还原出视频、音频、E1与以太网业务，全程复合在一条光纤链路上，一台设备对应一个站点。

野战部队与应急通信

应急通信场景下，部队野战与应急通信要求设备快装快通、能适应车载颠簸与野外温差，现场往往只具备一对光纤。

IDM-VNT8416 8路视频野战光端机把8路视频、4组高保真音频、4路透传E1与4路共享100M以太网复合到同一条光纤链路上，指挥所在一对设备上即可同时开通视频会商、话音回传、E1中继与内部网络，减少现场布线与架设时间。光电两端成对接好后无需现场调节，临时驻点撤收后重新架设同样即插即用。该野战光端机方案也适用于军队应急通信车方案中车载站与指挥中心之间的多业务综合接入。

无人值守站点与边海防专网

边海防执勤点、野外监测站与泵站阀室等点位分散、多数无人值守，站点到中心距离远，维护人员到站成本高、周期长。

IDM-VNT8416 8路视频野战光端机把站内视频、音频、E1与网络业务一并回传，中心侧在网管界面上查看各站点设备运行状态与告警信息，多数状态核查与告警确认可以留在中心完成。工业级宽温与AC220V、DC-48V、DC 9V三种供电方式适配户外设备箱与无空调机房的运行条件。

工业专网与关键基础设施

电力、铁路、矿山与油气管线的沿线站点电磁环境强，对传输链路的抗干扰能力与长期在线能力要求高。IDM-VNT8416 8路视频野战光端机以光纤为传输介质，单模光纤本身不受电磁干扰（EMI）与射频干扰（RFI）影响，光电两端电气隔离，可规避强电磁环境对视频与数据信号的干扰；4路透传E1通道对既有E1业务透明，站内原有中继业务不必改动即可接入。在矿山场景中，可配套矿用本安型通信设备与矿用本安型通信终端，满足井下与沿线站点的本安型通信组网需求。

差异化价值：8路视频、4路E1、1.25Gbps与在线网管

IDM-VNT8416 8路视频野战光端机的差异化能力与客户价值对应关系如下表所示。

差异化点	对应能力与指标	客户价值
8路视频+4组音频+4路E1+4路百兆以太网，单纤综合承载多业务	8路视频、4组高保真音频、4路透传E1与4路共享100M以太网复合进同一条光纤链路	一条光纤同时替代视频同轴电缆、音频线缆、E1线缆与网线，站点不必为每类业务单独配置传输设备与光路，配线与故障点同步减少
1.25Gbps双纤波分收发，1310/1550nm配对，单模远距抗干扰	收/发速率均为1.25Gbps，收/发波长1310nm/1550nm，标准配置单模20Km，可选多模	链路带宽为8路视频与音频、E1、以太网并行传输留出余量，单模光纤远距离传输不受电磁干扰与射频干扰影响
视频带宽0Hz～6.5MHz、8bit采样、亮度非线性<3%，画质稳定	BNC接口75Ω非平衡，视频信噪比≥70dB（加权），微分相位<0.7°、微分增益<0.7%	全数字非压缩传输，标清视频信号完整还原，长链路下画面细节与色彩保持一致
在线网管	具有强大的网管功能，可在线实时监控站点侧设备状态与告警	站点分散时在中心即可完成多数状态核查与告警确认，减少到站巡检与故障定位时间

作为专业光端机厂家，瑞光极远可提供涵盖视频光端机、多业务光端机、电话光端机及各类光端机的产品展示与选型支持，并可面向政府专网光纤通信方案提供定制化的多业务接入与组网设计。

小结

IDM-VNT8416 8路视频野战光端机把8路视频、4组高保真音频、4路透传E1与4路共享100M以太网复合到同一条光纤链路上传输，以1.25Gbps收/发速率、1310nm/1550nm波分配对与单模（可选多模）光口覆盖野外站点的常规链路；视频通道视频带宽0Hz～6.5MHz、8bit采样、亮度非线性<3%，画面在非压缩传输环节保持一致。作为光端机厂家的瑞光极远，将该视频光端机与多业务光端机的能力融合于一体，可服务于应急通信、军队应急通信车方案以及政府专网光纤通信方案等场景，也可为矿用本安型通信提供可靠的传输支撑。

选型时按业务通道数量、光口与波长配对、供电与温度条件逐项核对，并按现场话机与数据设备配齐语音接口卡与数据业务卡，具体配置向厂家确认。
