IDM-Video 集中型视频光端机

IDM-Video 15盘满配集中型视频光端机是北京瑞光极远数码科技有限公司（Raytrans）研制的机架式中心端视频光传输设备，作为专业光端机厂家瑞光极远旗下的代表性产品，该设备采用全数字视频无压缩传输技术，由 19 英寸 5U 标准机箱、业务用户盘、网管盘和电源盘构成，用于把多个远端站点上送的视频、音频、数据与以太网业务汇聚到中心端并还原输出，是产品展示中面向集中型视频光传输场景的重要机型。15盘满配集中型视频光端机以插盘方式配置业务容量，用户盘可依现场需求选配 1 路视频盘、2 路视频盘、4 路视频盘或 8 路视频盘，满配状态为 15 个用户盘、1 个网管盘和 2 个电源盘。作为一款多业务光端机，该设备兼容 PAL、NTSC、SECAM 视频制式，适用于高速公路与轨道交通监控、电力与能源无人值守站点、工厂园区工业视频专网等场合，可灵活承载政府专网光纤通信方案与交通监控视频传输方案中的视频及多业务接入需求。视频光端机产品展示中，该机型凭借高密度插盘结构与网管能力，成为光端机集中型部署的优选方案。

核心参数速览：19英寸5U标准机箱 · 15盘满配 · 8路视频盘 · 双电源冗余 · 广播级视频 · CD级音频 · 网管在线监控

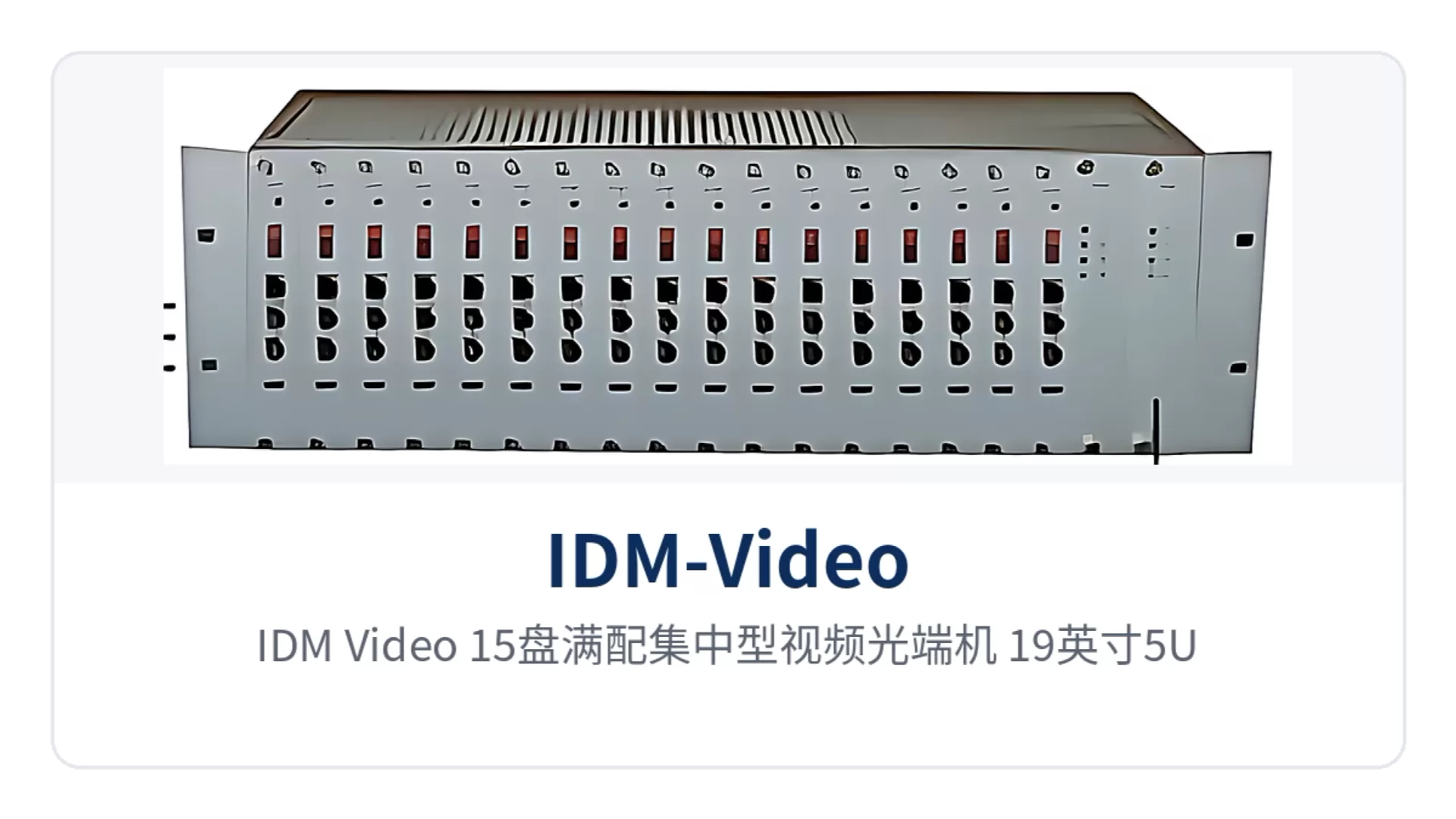

图1：IDM-Video 15盘满配集中型视频光端机 19英寸5U机箱正面与插盘位

15盘满配集中型视频光端机是什么设备？定义与无压缩传输原理

15盘满配集中型视频光端机是插盘式中心端视频光传输设备，定位不是替代摄像机旁的点对点光端机，而是把分散在多个远端站点的视频与配套业务集中到一台 5U 机箱上完成接入、复用与输出。全数字视频无压缩传输技术是链路的核心：视频信号送入设备后完成 A/D 采样，不经过压缩编码环节即形成数字码流送上光路，接收端再经 D/A 还原为视频输出。链路中间没有编解码环节，画面不产生压缩损伤，也不引入编解码带来的额外延时。作为光端机厂家面向集中型产品展示需求推出的代表机型，该设备在安防与专网项目中承担多站点视频汇聚的核心角色。

IDM-Video 15盘满配集中型视频光端机兼容 PAL、NTSC、SECAM 等视频制式，视频质量可达到广播级标准，音频质量可达到 CD 级标准。传输部分具备自动增益控制功能，在长距离链路上保持视频信号幅度稳定；透明的数据编码方式使设备同主要摄像机生产商的产品兼容，SMT 表面贴装工艺与视频无损再生中继能力共同支撑长距离视频传输。

IDM-Video 15盘满配集中型视频光端机的产品资料未列出光接口型式、光功率预算与单段传输距离，本页不作推断，实际工程按项目所选光模块与光纤链路核算，具体数值以厂家技术资料和商务确认为准。

单块8路视频盘能传哪些业务？用户盘选配与15盘满配容量

用户盘配置的判断依据是每个远端站点需要上送几路视频、除视频外还要不要数据、双向音频和以太网业务，据此选择对应盘型的用户盘插入机箱。单块 8 路视频盘在满载状态下同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，四类业务在同一光路上复用传输，站点业务种类多时不必为每类业务单独敷设光缆或另配传输设备。这种多业务光端机形态的插盘设计，让一台光端机即可同时接入视频、音频、数据与以太网业务。

用户盘类型	视频通道	配置要点
1 路视频盘	1 路单向视频	单路摄像机点位，业务通道需求少的站点
2 路视频盘	2 路单向视频	双摄像机点位或单站点两路视频上送
4 路视频盘	4 路单向视频	路口、楼道、机房等 4 路视频的汇聚点
8 路视频盘	8 路单向视频	单盘业务上限：8 路单向视频＋4 路数据＋4 路双向音频＋2 路以太网

15盘满配的容量口径是 15 个用户盘＋1 个网管盘＋2 个电源盘，业务盘位按站点逐步增插即可扩容。集中型视频光端机中心端要配几台设备，取决于远端站点数量与每个站点的业务组合：中心端以一台 19 英寸 5U 机箱完成多站点业务接入与汇聚，不必为每个站点各配一台中心侧接收设备，机柜空间按 5U 规划，供电回路与配线数量随之减少。插盘式结构便于故障盘位单独更换，维护时按盘定位。

图2：IDM-Video 集中型视频光端机 业务插盘排布与机箱背面光口位置

星型组网怎么设计：一台5U中心端汇聚多个远端站点

星型组网的设计要点是中心端放一台 5U 集中机箱，各远端站点各放一台远端设备，每个站点的链路独立汇聚到中心端，形成中心端对多站点的星型网络。星型结构的工程价值是站点之间互不影响，某个站点的链路或设备出现异常时，其他站点的视频业务不受牵连，运维人员可按链路逐条定位。

中心端配置网管盘后支持网管在线监控，链路上设备的工作状态可在线实时查看，告警信息集中呈现，值守人员不必逐个站点现场巡检。远端站点侧的设备选型按站点业务组合与链路距离确定，具体型号以厂家技术资料和商务确认为准；光接口型式、光模块距离与链路预算也需按现场光纤条件核算。

星型组网适合站点分布相对发散、每个站点业务量不算大的工程，例如高速公路沿线监控点、轨道交通车站外围点位、厂区外场摄像机、园区周界监控点。15盘满配的插盘结构把多站点业务收拢到一台 5U 机箱，比在各处分别设置接收端设备更便于统一供电、统一运维。在交通监控视频传输方案中，星型组网可将沿线摄像机点位统一汇聚至中心端，配合政府专网光纤通信方案使用时，还可与专网平台实现业务对接。

中心端双电源冗余怎么保障无人值守站点

中心端双电源冗余怎么保障无人值守站点，工程上的做法是按机房实际供电条件确定输入方式，再把设备告警接入网管或动环系统，让电源异常在中心端即可发现。IDM-Video 15盘满配集中型视频光端机配置 2 块电源盘互为备份，其中一块出现异常时由另一块继续为机箱供电，供电不因单盘故障整体中断。瑞光极远（Raytrans）在该系列光端机的电源冗余设计上，将双电源盘互备份作为中心端设备的标准配置。

工业厂区机房、公路外场机柜、园区周界弱电间的供电与雷击条件差异较大，无人值守站点的运维成本主要集中在往返现场。设备同时具有防雷功能自恢复保险电路设计，雷击或浪涌导致保险动作后电路可自恢复，减少一次感应雷造成长时间停传、需要人员到现场处理的情况。配合网管在线监控与完备的告警功能，日常巡检周期可以按站点重要程度安排，具体供电规格与防雷等级以厂家技术资料和商务确认为准。

功能与性能参数

功能一览表

功能项	功能说明
中心端星型组网	采用 19 英寸 5U 标准机箱，可作为中心端，和多个远端站点构成星型网络
插盘式业务配置	根据用户需求配置不同的用户盘，提供视频、音频、数据和以太网业务
双电源盘互备份	2 块电源盘可互备份，保证供电系统的稳定性
视频制式兼容	兼容 PAL、NTSC、SECAM 等视频制式
广播级视频与 CD 级音频	视频质量可达到广播级标准，音频质量可达到 CD 级标准
全数字视频无压缩	采用全数字视频无压缩传输技术，具备自动增益控制功能
防雷功能自恢复保险	具有防雷功能自恢复保险电路设计
透明数据编码	采用透明的数据编码方式，同主要摄像机生产商的产品兼容
SMT 与无损再生中继	SMT 表面贴装技术，支持视频无损再生中继
告警与网管	具有完备的告警功能和网管功能，可在线实时监控

技术参数表

项目	参数/指标	说明/适用条件
机箱结构	19 英寸 5U 标准机箱	机架式安装，作为中心端设备
满配盘位	15 个用户盘＋1 个网管盘＋2 个电源盘	盘位按项目业务量逐步增插
用户盘选配	1 路视频盘 / 2 路视频盘 / 4 路视频盘 / 8 路视频盘	按站点视频路数选择盘型
单盘业务上限	8 路单向视频＋4 路数据＋4 路双向音频＋2 路以太网	8 路视频盘的满载配置
视频制式	PAL、NTSC、SECAM	适配不同制式摄像机与监视器
视频质量	广播级标准	全数字无压缩传输
音频质量	CD 级标准	与视频同链路传输
组网方式	星型网络，中心端汇聚多个远端站点	远端设备型号以厂家技术资料为准
网管与告警	网管盘支持在线实时监控，告警功能完备	中心端集中查看链路状态
电源冗余	2 块电源盘互为备份	单盘异常时另一块继续供电
端口防护	防雷功能自恢复保险电路	雷击或浪涌动作后可自恢复
光接口与传输距离	此处资料库暂无相关信息	以厂家技术资料和商务确认为准
功耗与工作温度	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

差异化价值

差异化点	具体能力	对应现场价值
15盘满配	5U机箱满配15用户盘，单盘8路视频+4数据+4双向音频+2以太网；满配 15 个用户盘＋1 个网管盘＋2 个电源盘，盘位按站点逐步增插	监控分中心机柜空间按 5U 规划，一台中心端承接多个远端站点
8路视频盘	单盘上限 8 路单向视频＋4 路数据＋4 路双向音频＋2 路以太网，一根光纤复用四类业务	站点业务种类多时不必为每类业务另配传输设备或另敷光缆
双电源冗余	双电源盘互备份，2 块电源盘互为备份，单盘异常时另一块继续为机箱供电	工业专网中心端供电不因单盘故障中断，无人值守站点减少派人到场
广播级视频	全数字无压缩+自动增益，广播级视频支持无损再生中继	长距离链路画面不产生压缩损伤，链路可逐段延伸再生

典型应用场景

高速公路与轨道交通视频监控

高速公路视频专网中心端集中接入的典型做法，是把路段监控分中心或轨道交通车站机房作为汇聚点：IDM-Video 15盘满配集中型视频光端机放在分中心或车站机房作为中心端，与沿线外场机柜逐站组成星型网络，把每个站点的视频连同配套业务收拢到一处。单块 8 路视频盘在一根光纤上同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，云台控制、对讲与网络数据不必另配传输设备或另敷光缆。满配 15 个用户盘、1 个网管盘和 2 个电源盘的插盘结构，使分中心机柜空间按 5U 规划、业务按站点逐步增插，适合沿线点位多、单点业务量不大的场景，是交通监控视频传输方案中常用的一种产品展示形态。

电力与能源无人值守站点

变电站、光伏电站、风电场等电力与能源现场多为无人值守，站点与集控中心之间距离远，一次故障往往要派车派人到现场处理。瑞光极远（Raytrans）IDM-Video 15盘满配集中型视频光端机以光纤为传输介质，视频通道不受动力电缆与变频设备的电磁干扰影响；全数字无压缩传输使生产现场画面在长距离链路上保持广播级质量，自动增益控制功能维持视频信号幅度稳定。供电与防护方面，2 块电源盘互为备份，其中一块出现异常时另一块继续为机箱供电；防雷功能自恢复保险电路在雷击或浪涌导致保险动作后可自恢复，减少一次感应雷造成长时间停传的情况。中心端的网管盘支持在线实时监控，站点设备状态与告警集中呈现。

工厂园区工业视频专网

工厂园区工业视频专网的机房位置相对集中、外场点位分散在厂区周界、车间入口、危化品仓库等位置，中心侧设备数量与机柜占用容易随点位增加而膨胀。瑞光极远（Raytrans）IDM-Video 15盘满配集中型视频光端机以 15 个用户盘位的插盘结构承接多站点业务，中心端一台 5U 机箱即完成汇聚，不必为每个点位各配一台中心侧接收设备，机柜空间与供电回路数量都可压缩；插盘结构支持按盘更换，故障可定位到盘位。广播级视频质量、CD 级音频质量与透明的数据编码方式，使系统与主要摄像机生产商的产品兼容，工程不必因制式或编码方式另加转换设备。

结语

瑞光极远（Raytrans）IDM-Video 15盘满配集中型视频光端机以 19 英寸 5U 插盘机箱作为中心端，用户盘可选 1 路、2 路、4 路、8 路视频盘，满配 15 个用户盘，单盘同时承载 8 路单向视频、4 路数据、4 路双向音频与 2 路以太网，把多个远端站点的视频与配套业务汇聚到一处。2 块电源盘互备份配合防雷功能自恢复保险电路，支撑野外无人值守站点的稳定供电；全数字无压缩传输配合自动增益控制，使视频质量可达到广播级标准、音频质量可达到 CD 级标准，广播级视频支持无损再生中继，适合长距离链路传输。高速公路与轨道交通监控、电力与能源无人值守站点、工厂园区工业视频专网等工程，可按站点业务组合与链路条件确定盘位配置，具体型号与参数以光端机厂家技术资料和商务确认为准。
