IDM-VDA8200系列8路视频数字复用光端机

IDM-VDA8200 系列单纤八视频光端机是北京瑞光极远数码科技有限公司（Raytrans）针对安防监控市场研制的小型化多业务光端机设备，由发送端与接收端成对组成，用于把监控点位的8路单向视频以及数据、双向音频、以太网等业务汇聚到一根光纤上实时同步传输。这批8路视频光端机采用全数字视频无压缩技术，并借助时分复用、波分复用等技术把八路视频及多路双向音频、数据信息在光纤上实时同步、无失真、高质量地传输；即插即用的设计使安装简便易行，无需进行现场调节，光模块和核心电路均采用标准元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。作为专业光端机厂家，瑞光极远（Raytrans）的产品展示涵盖视频光端机、多业务光端机等多个系列，广泛应用于政府专网光纤通信方案与军队应急通信车方案等场景。

核心参数速览：8路单向视频 · 4路数据 · 4路双向音频 · 2路以太网 · 单模光纤(可选多模) · FC光口(可定制SC) · 20Km传输 · 工业级-40℃~+85℃ · 整机功耗≤6W · 尺寸240×138×30mm

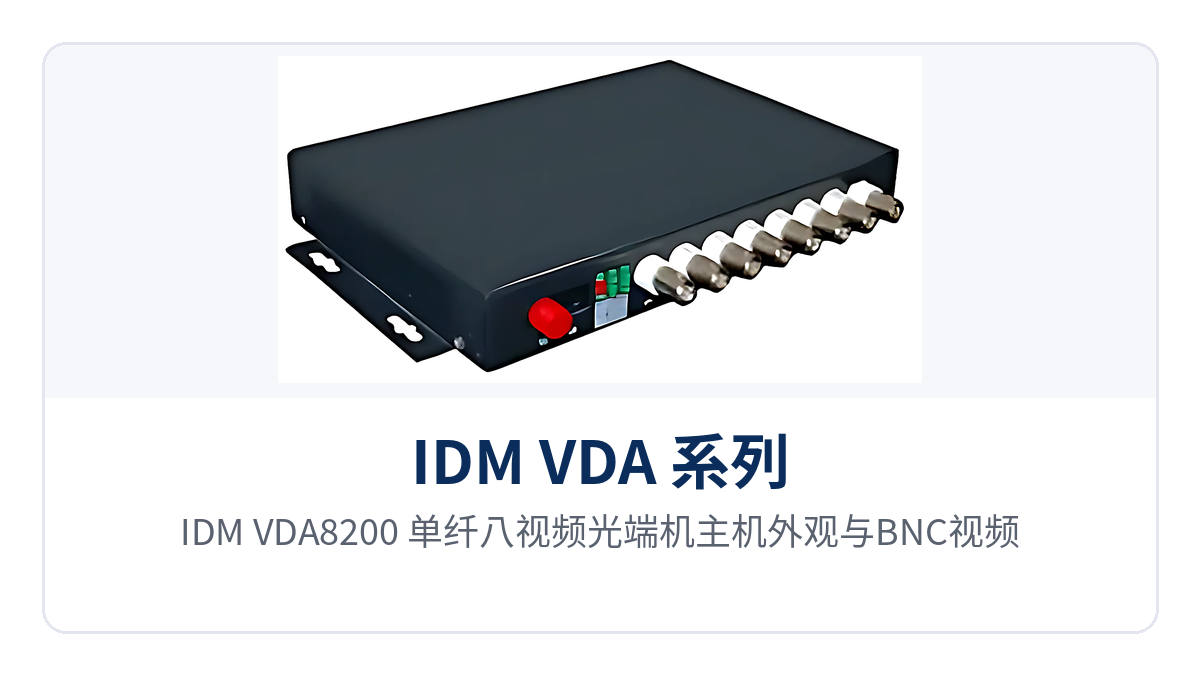

图1：IDM-VDA8200 单纤八视频光端机主机外观与BNC视频接口FC光口特写

单纤八视频光端机是什么设备？

IDM-VDA8200 系列单纤八视频光端机部署在监控点位与监控中心之间，发送端把8路摄像机的视频信号数字化后送入光纤，接收端在中心侧还原输出，可用一根光纤同时承载8路单向视频、4路数据、4路双向音频与2路以太网业务。作为专业光端机厂家瑞光极远（Raytrans）旗下的产品展示，该系列视频光端机在安防监控领域有着广泛的应用基础。

传统监控点位用同轴电缆传视频，距离超出几百米就要加中继放大器，还容易受电磁干扰、地电位差影响，画质随距离衰减。这批8路视频光端机把视频信号以全数字无压缩方式在光纤中传输，标准配置20Km传输，可选装远距离光模块实现更远距离的光纤传输，同时无电磁干扰（EMI）、射频干扰（RFI），适合点位分散、与中心相距数百米到数十公里的安防监控工程使用。无论是政府专网光纤通信方案还是军队应急通信车方案，该款光端机均可作为前端视频接入的核心传输设备。

一根光纤能传几路视频？单纤8路视频多业务一线到底

一根光纤能传几路视频，取决于所选型号的视频通道数量上限。IDM-VDA8200 系列单纤八视频光端机在一根光纤上支持8路单向视频，并可在视频之外叠加4路数据、4路双向音频、2路以太网，这一组合即为该系列的满载配置，充分体现了多业务光端机的集成优势。

视频路数、数据路数与音频路数共享同一条光链路的带宽资源，选型时应按现场实际业务数量对应型号，不宜按单一口径推算。需要云台、球机控制数据的点位用数据通道，需要中心与现场对讲的点位用双向音频通道，需要回传网络摄像机、门禁或报警主机数据的点位用2路以太网通道，三者按需组合即可实现多业务一线到底。瑞光极远（Raytrans）作为经验丰富的光端机厂家，可根据政府专网光纤通信方案或军队应急通信车方案的实际需求，提供针对性的光端机选型建议。

IDM-VDA8200 系列的差异化价值

差异化点	对客户的实际意义
单纤承载8路视频+4路数据+4路双向音频+2路以太网，多业务一线到底	一根光纤同时替代多根视频同轴电缆与数据线缆，安防集成商从监控点位到中心只需敷设一芯光纤，省去为以太网、音频单独增加的汇聚设备与线槽占用
工业级-40℃~+85℃宽温运行，适配野外无人值守机柜	户外机箱、杆边机柜与无人值守站点在夏季高温与冬季严寒条件下可持续运行，覆盖常规型-15℃~+65℃之外的现场温度区间
端口雷电及浪涌多重保护，专网链路抗冲击更可靠	采用SMT表面贴装工艺，端口雷电及浪涌多重保护降低雷击、浪涌导致的端口损坏与返修次数，电力、轨交等长链路专网运行更稳定

IDM-VDA8200 系列提供哪些功能？

功能项	功能说明
SNMP网管	支持SNMP网管，可实时在线监控链路上设备的运行状态
视频质量	视频质量可达到广播级标准，8路视频无压缩同步传输
音频质量	音频质量可达到CD级标准，音频采样位宽16bit、采样频率32KHz
多制式兼容	兼容PAL、NTSC、SECAM等视频制式，适配不同制式的摄像机与监视器
端口保护	SMT表面贴装技术，端口雷电及浪涌多重保护
抗干扰能力	无电磁干扰（EMI）、射频干扰（RFI）
视频无损再生中继	支持视频无损再生中继，长链路中继不引入额外压缩损失
数据透明传输	透明的数据编码方式，同主要摄像机生产商的产品兼容
自适应免调节	采用自适应技术，使用时无需进行现场的电气或光学调节
工业级小型化设计	工业级设计，模块化设计使设备可靠灵活，结构小巧，安装灵活方便

瑞光极远（Raytrans）作为专业光端机厂家，其产品展示中的这款多业务光端机已在政府专网光纤通信方案和军队应急通信车方案等多个领域得到验证，视频光端机的稳定性和多业务承载能力获得了客户的广泛认可。

8路视频数字复用光端机的技术参数

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光口连接器型式，可按工程光纤跳线配置定制
光纤模式	单模（可选多模）	单模为常规配置，多模为可选配置
接收机收/发速率	1.25G bps / 1.25G bps	接收方向与发送方向速率
接收机收/发波长	1310nm / 1550nm	与对端发射机波长配对使用
发射机收/发速率	1.25G bps / 1.25G bps	发送方向与接收方向速率
发射机收/发波长	1550nm / 1310nm	与对端接收机波长配对使用
发光功率	-9~-1dBm	发送端输出光功率范围
接收机灵敏度	优于-21dBm（1310nm）	判定链路光功率余量时使用
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输	以单模光纤配置为基准

视频通道参数

项目	参数/指标	说明/适用条件
接口类型	BNC	连接摄像机、监视器的视频端口
视频采样位宽	8bit	A/D采样精度
视频带宽	0Hz~6.5MHz	覆盖PAL、NTSC、SECAM制式视频带宽
亮度非线性	<3%	视频传输线性度指标
微分相位（DP）	<0.7°	色度相位失真指标
微分增益（DG）	<0.7%	色度增益失真指标
输入过载电压	1.5VP-P（典型值）	视频输入端允许的过载电平
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与常规视频同轴电缆阻抗一致
视频信噪比	≥70dB（加权）	加权信噪比指标

高保真音频通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ45	音频输入/输出连接器
音频采样位宽	16bit	A/D、D/A采样精度
音频采样频率	32KHz	音频采样时钟
输入/输出阻抗	ADC:100KΩ / DAC:10KΩ	输入端与输出端阻抗不同，接线时按端口标识对应
输入/输出电压	1.5VP-P（典型值）	音频信号电平
音频带宽	20Hz~20KHz	覆盖人声与常规音频业务频段
音频信噪比	≥90dB	音频通道信噪比指标
总谐波失真	<1%	音频非线性失真指标

数据通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	数据端口连接器
数据类型	RS-232、RS422（4线制）、RS485（2线制）	按现场控制设备的接口型式选择接线方式

以太网通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	以太网端口连接器
传输速率	10M/100M自适应	与对端网络设备自协商
标准协议	支持IEEE802.3	以太网标准协议
工作方式	全/半双工/自适应	按对端端口能力自动匹配

电源、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	按机房或站点供电条件选配
整机功耗	≤6W	单端设备功耗
工作温度	-15℃ ~ +65℃	常规机型工作温度范围
储存温度	-25℃ ~ +75℃	非工作状态存放温度
工业级温度	-40℃ ~ +85℃	工业级宽温型号工作温度范围
相对湿度	0~95%（无凝结）	使用环境湿度条件
产品尺寸	240×138×30（mm）	长度×深度×高度

8路视频光端机选型：IDM-VDA8200、VDA8040、VDA8440、VDA8402、VDA8442 怎么选？

8路视频光端机选型的依据是现场在8路视频之外还需要哪些业务通道：只需回传视频与少量控制数据、需要现场对讲、需要回传网络数据，对应的型号不同。同系列五个型号使用同一套光平台与视频指标，视频通道均为8路单向视频，差别只在数据、双向音频与以太网通道的有无。作为专业光端机厂家，瑞光极远（Raytrans）推出的这一系列产品，可满足视频光端机与多业务光端机的多样化产品展示需求。

产品型号	视频通道	数据通道	双向音频	以太网	典型用法
IDM-VDA8200	8路单向视频	2路数据	—	—	视频＋少量云台/球机控制数据
IDM-VDA8040	8路单向视频	—	4路双向音频	—	视频＋监控中心与多点位对讲
IDM-VDA8440	8路单向视频	4路数据	4路双向音频	—	视频＋控制＋对讲的完整链路
IDM-VDA8402	8路单向视频	4路数据	—	2路以太网	视频＋控制＋网络数据回传
IDM-VDA8442	8路单向视频	4路数据	4路双向音频	2路以太网	视频＋控制＋对讲＋网络的汇聚链路

现场只有视频和一路云台控制时，选 IDM-VDA8200 即可，接口数量与工程需求匹配，不必为用不到的业务通道留余量。监控中心需要与多个监控点位双向喊话、对讲时，选 IDM-VDA8040，4路双向音频可以覆盖多个对讲终端。点位既有云台控制、又要与中心对讲时，选 IDM-VDA8440。视频之外还要把现场网络数据（如门禁、报警主机、网络摄像机）回传中心时，选带2路以太网的 IDM-VDA8402；视频、控制、对讲、网络数据全部一次上纤的场合，选 IDM-VDA8442。该系列光端机同样适用于政府专网光纤通信方案与军队应急通信车方案等场景。具体通道数量、光模块距离与接口定制需求，建议按项目现场情况向厂家确认。

典型应用场景

安防监控专网多路视频汇聚

厂区、园区、道路与矿区的安防监控专网点位分散，一个点位常有多路摄像机需要回传，与监控中心之间往往相隔数百米到数十公里，重新敷设同轴电缆成本高、抗干扰能力也差。作为专业的光端机厂家，瑞光极远（Raytrans）推出的 IDM-VDA8200 系列单纤八视频光端机在点位侧接入8路摄像机视频，在中心侧还原输出给监视器、DVR 或编码设备，一条光纤完成8路视频汇聚上传；20Km传输可覆盖多数园区与道路监控链路，SNMP网管让运维人员在机房就能看到远端设备状态，减少上门巡检次数，是产品展示中安防监控领域的典型视频光端机应用。

电力与能源无人值守站点

变电站、配电房、泵站与管线阀室的摄像头与主控室距离远，电磁环境强，站点长期无人值守，对设备的温度适应性与供电灵活性要求高。IDM-VDA8200 系列单纤八视频光端机以光纤为传输介质，发送端与接收端之间电气隔离，可规避强电磁环境对视频信号的干扰；工业级-40℃~+85℃宽温运行，适配野外无人值守机柜，支持 AC220V 与 DC-48V 两种供电方式、整机功耗≤6W，可直接使用站点现成的直流电源。

轨道交通与高速公路机电系统监控

轨道交通沿线、站台与高速公路的机电监控系统点位沿线分布，链路长、接地点多，容易引入雷电与浪涌冲击。IDM-VDA8200 系列单纤八视频光端机支持视频无损再生中继，可逐段组织长链路而不引入额外压缩损失；端口雷电及浪涌多重保护，专网链路抗冲击更可靠，配合SMT表面贴装工艺与无电磁干扰特性，适合沿线机柜内长期运行。

视频光端机端口防雷与浪涌保护怎么起作用？

视频光端机端口防雷的作用是把沿着视频线、数据线、电源线与光纤进入设备的雷电与浪涌能量泄放掉，避免冲击直接损伤端口与核心电路。IDM-VDA8200 系列单纤八视频光端机在端口上做了雷电及浪涌多重保护，并采用SMT表面贴装技术，器件一致性与连接可靠性更稳定。

工程上，野外机柜与沿线机柜还应按现场防雷规范做好接地与等电位连接，把设备机壳、机柜、光缆加强芯按同一接地系统处理；光纤本身不导电，光口侧的雷击风险主要来自光缆金属加强芯与机柜布线，接地措施到位可进一步降低端口受损概率。

野外无人值守站点视频回传怎么部署？

野外无人值守站点视频回传的部署要点是宽温、供电与远程可管理三项。IDM-VDA8200 系列单纤八视频光端机支持工业级-40℃+85℃工作温度与095%（无凝结）相对湿度条件，支持 AC220V 与 DC-48V 两种供电方式、整机功耗≤6W，支持SNMP网管与自适应免调节，站点侧无需安排现场电气或光学调试即可开通业务。

端口	连接对象	接线要点
BNC视频口	摄像机/监视器	75Ω非平衡，输入/输出电压1VP-P（典型值），使用75Ω视频同轴电缆
RJ-45数据口	云台控制器/控制键盘/解码器	按设备接口型式选择RS-232、RS422（4线制）或RS485（2线制）接线
RJ45音频口	对讲话筒/音箱	输入阻抗ADC:100KΩ、输出阻抗DAC:10KΩ，按端口标识对应连接
RJ-45以太网口	网络摄像机/交换机	10M/100M自适应，全/半双工自适应
FC光口	光纤跳线/光缆	单模（可选多模），可定制SC等接口型式，注意收发两端波长配对
电源口	AC220V/DC-48V	按站点供电条件选配，整机功耗≤6W

接线顺序上，先把摄像机、监视器等业务设备接入对应端口，再连接光纤跳线，最后接通电源，可减少反复插拔光口带来的端面污染风险。

结语

IDM-VDA8200 系列单纤八视频光端机把8路单向视频与数据、双向音频、以太网业务集中到一根光纤上传输，采用全数字视频无压缩技术保证广播级画面质量，标准配置20Km传输、整机功耗≤6W，并以工业级-40℃~+85℃宽温与端口雷电浪涌保护能力适配安防监控专网、电力能源无人值守站点与轨道交通、高速公路机电系统。作为瑞光极远（Raytrans）面向政府专网光纤通信方案与军队应急通信车方案推出的多业务光端机产品，安防监控与工业专网项目在选用8路视频光端机时，可按点位业务通道数量、光缆类型与传输距离，在这一系列五个型号中对应选型，具体配置向厂家确认。
