IDM-VDA100 单纤三业务视频光端机是北京瑞光极远数码科技有限公司（Raytrans）采用全数字视频无压缩技术研制的单路视频光纤传输设备，由发送端与接收端成对使用，用于把安防监控现场的 1 路单向视频在光纤上实时传输，并可在同一根光纤上复合 1 路数据与 1 路双向音频。作为专业光端机厂家瑞光极远（Raytrans）旗下的多业务光端机产品，该款视频光端机把摄像机输出的视频信号采样为数字信号后直接送入光通道，接收端还原为视频输出，画面不受压缩编码带来的损失影响；即插即用的设计使安装简便易行，无需进行现场调节，其光模块和核心电路均采用标准元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。这款全数字视频无压缩光端机可灵活组建安防监控视频光纤传输方案，产品展示中呈现的即插即用特性也让工程部署更加高效。

核心参数速览：1路单向视频 · 复合1路数据 · 复合1路双向音频 · 视频带宽0Hz6.5MHz · 视频信噪比≥70dB(加权) · FC单模光口 · 20Km单模 · SNMP网管 · 工业级宽温-40℃+85℃ · 整机功耗≤6W

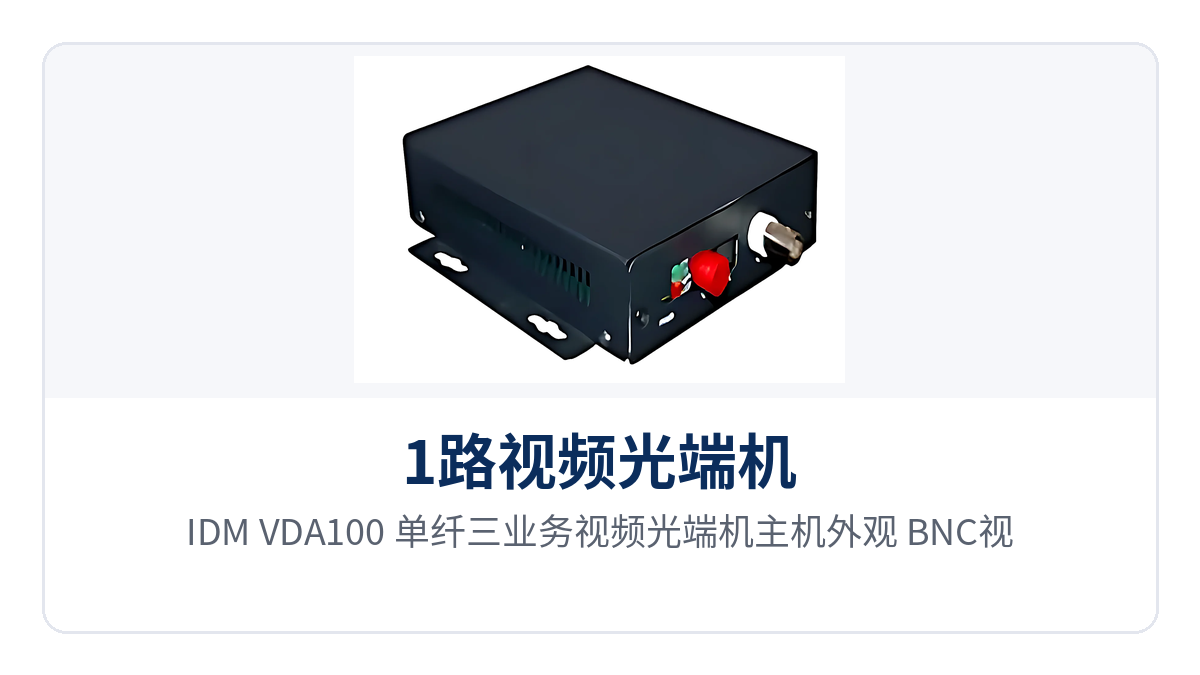

图1：IDM-VDA100 单纤三业务视频光端机主机外观 BNC视频口与FC光口特写

单纤三业务视频光端机是什么设备？全数字无压缩传输原理

单纤三业务视频光端机是让 1 路视频、1 路数据与 1 路双向音频共用一根光纤传输的小型化光纤接入设备，两端成对使用，光、电接口按国际标准设计，现场无需做电气或光学调节。作为专业光端机厂家瑞光极远（Raytrans）推出的代表性产品之一，该设备在安防监控视频光纤传输方案中承担着前端图像与后端中心之间的关键链路角色。

全数字视频无压缩技术是指视频信号在发送端完成 A/D 采样后，不经过压缩编码，直接以数字形式在光纤上传送，接收端再做 D/A 还原输出视频。单纤三业务视频光端机采用的就是这种方式，视频通道的失真指标由采样位宽与模拟前端决定，画面不受压缩算法带来的细节损失与编解码延时影响。瑞光极远（Raytrans）的全数字视频无压缩光端机正是基于这一原理设计，确保视频光端机在安防监控视频光纤传输方案中提供广播级的画面质量。

视频通道的采样位宽为 8bit，视频带宽 0Hz~6.5MHz，可完整承载 PAL、NTSC、SECAM 等制式的视频信号；视频信噪比 ≥70dB（加权）、亮度非线性 <3%、微分增益（DG）<0.7%、微分相位（DP）<0.7°，这组指标支撑了「视频质量可达到广播级标准」的定位。视频接口为 BNC，输入/输出阻抗 75Ω（非平衡），输入/输出电压 1VP-P（典型值），可直接与摄像机、监视器的视频端口对接。这些技术参数也是衡量一款视频光端机产品展示中性能优劣的重要依据。

光链路部分，发射机收/发速率为 84Mbps/155Mbps、收/发波长为 1550nm/1310nm，接收机收/发速率为 155Mbps/84Mbps、收/发波长为 1310nm/1550nm；发光功率 -15~-8dBm，接收机灵敏度优于 -32dBm（1310nm），两项参数之间的差值即链路可用的光功率余量。

IDM-VDA100 单纤三业务视频光端机提供哪些功能？

IDM-VDA100 单纤三业务视频光端机的功能按业务通道与运维能力划分，各功能项的具体作用见下表。作为瑞光极远（Raytrans）旗下的多业务光端机产品，其产品展示覆盖了视频、数据、音频及网管等全方位能力。

功能项	功能说明
1路单向视频	提供 1 路单向视频通道，采用全数字视频无压缩传输，支持运动与静止图像的高质量传输，画面不受压缩编码损失影响
1路数据	在视频之外可复合 1 路数据业务，接口为 RJ-45，支持 RS-232、RS422（4线制）、RS485（2线制），用于云台、球机等现场设备的控制
1路双向音频	可复合 1 路双向音频业务，音频采样位宽 16bit、采样频率 32KHz、音频带宽 20Hz~20KHz、信噪比 ≥90dB，用于监控中心与现场对讲喊话
SNMP网管	支持 SNMP 网管，可对链路上的设备与业务状态进行实时在线监控
全数字无压缩	视频质量可达到广播级标准，画面经光纤传输后无压缩编码损失
CD级音频	音频质量可达到 CD 级标准，音频采样位宽 16bit、采样频率 32KHz
视频制式兼容	兼容 PAL、NTSC、SECAM 等视频制式，适配不同制式的摄像机与监视器
SMT与端口防护	采用 SMT 表面贴装技术，端口具备雷电及浪涌多重保护
视频无损再生中继	支持视频无损再生中继，无电磁干扰（EMI）、射频干扰（RFI）
透明数据编码	采用透明的数据编码方式，同主要摄像机生产商的产品兼容
自适应免调节	自动适应线路条件，使用时无需进行现场的电气或光学调节
小型化设计	结构小巧，尺寸 144×138×30mm，安装灵活方便

单纤三业务视频光端机的差异化价值：省纤芯、耐宽温、可网管

IDM-VDA100 单纤三业务视频光端机的差异化价值集中在光纤资源、传输距离、环境适应与远程运维四项，每项对应的能力与价值见下表。对于光端机厂家瑞光极远（Raytrans）而言，这款多业务光端机在安防监控视频光纤传输方案中展现了突出的综合优势。

差异化卖点	对应能力与指标	差异化价值
单纤三业务	1 路单向视频、1 路数据与 1 路双向音频复合在同一根光纤上传输	单纤同时承载1路视频+1路数据+1路双向音频，节省纤芯：现场只敷设一根光纤即可回传监控图像、控制数据与对讲语音，减少光缆芯数占用与配套施工投入
20Km单模	单模光纤、FC 光口，发光功率 -15~-8dBm	接收灵敏度优于-32dBm，单模传输20Km，可选远距离模块：常规点位 20Km 内单纤直达、中途不设中继，超出距离可选装远距离光模块延伸
工业级宽温	工业级工作温度与无凝结湿度条件	工业级-40℃+85℃宽温，095%无凝结湿度可用：适配户外机柜、立杆与温湿度波动大的无人值守站点
SNMP网管	支持 SNMP 网管，可实时在线监控	支持SNMP网管可实时在线监控，专网运维人员在中心侧即可查看光链路与业务状态，减少逐站现场巡检

单纤三业务视频光端机技术参数：光接口、视频、音频与数据

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光口连接器型式，可按工程光纤跳线配置定制
光纤模式	单模（可选多模）	单模为常规配置，多模为可选配置
接收机收/发速率	155Mbps/84Mbps	接收方向155Mbps，发送方向84Mbps
接收机收/发波长	1310nm/1550nm	与对端发射机波长配对使用
发射机收/发速率	84Mbps/155Mbps	发送方向84Mbps，接收方向155Mbps
发射机收/发波长	1550nm/1310nm	与对端接收机波长配对使用
发光功率	-15~-8dBm	发送光功率范围
接收机灵敏度	优于-32dBm（1310nm）	判定链路可用光功率余量时使用
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输	以单模光纤配置为基准

视频通道参数

项目	参数/指标	说明/适用条件
接口类型	BNC	连接摄像机、监视器的视频端口
视频采样位宽	8bit	A/D采样精度
视频带宽	0Hz~6.5MHz	覆盖PAL、NTSC、SECAM制式视频带宽
亮度非线性	<3%	视频传输失真指标
微分相位（DP）	<0.7°	色度相位失真指标
微分增益（DG）	<0.7%	色度增益失真指标
输入过载电压	1.5VP-P（典型值）	视频输入端允许的过载电平
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与常规视频同轴电缆阻抗一致
视频信噪比	≥70dB（加权）	加权信噪比指标

高保真音频通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ45	音频输入/输出连接器
音频采样位宽	16bit	A/D、D/A采样精度
音频采样频率	32KHz	音频采样时钟
输入/输出阻抗	ADC:100KΩ / DAC:10KΩ	输入端与输出端阻抗不同，接线时按端口标识对应
输入/输出电压	1.5VP-P（典型值）	音频信号电平
音频带宽	20Hz~20KHz	覆盖人声与常规音频业务频段
音频信噪比	≥90dB	音频通道信噪比指标
总谐波失真	<1%	音频非线性失真指标

数据通道参数

项目	参数/指标	说明/适用条件
接口类型	RJ-45	数据端口连接器
数据类型	RS-232、RS422（4线制）、RS485（2线制）	按现场控制设备的接口型式选择接线方式

电源、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V	按机房与站点供电条件选配
整机功耗	≤6W	单端设备功耗
工作温度	-15℃ ~ +65℃	常规机型工作温度范围
储存温度	-25℃ ~ +75℃	非工作状态存放温度
工业级	-40℃ ~ +85℃	工业级温度范围配置，适配野外无人值守机柜
相对湿度	0~95%（无凝结）	使用环境湿度条件
产品尺寸	144×138×30（mm）	长度×深度×高度

单路视频光端机选型：IDM-VDA100、IDM-VDA110、IDM-VDA111 怎么配？

单路视频光端机选型的依据是现场需要同时传输的业务数量：只需回传视频的选 1 路单向视频配置，还要控制云台、球机的加 1 路数据，中心与现场需要对讲的再加 1 路双向音频。瑞光极远（Raytrans）IDM-VDA100 单纤三业务视频光端机按型号区分业务组合，具体对应关系见下表。作为专业光端机厂家，瑞光极远可提供完整的产品展示与安防监控视频光纤传输方案咨询。

业务需求	对应型号与配置	典型用法
只回传 1 路视频	IDM-VDA100，1 路单向视频	只需上传视频的监控点位
视频之外还要控制云台、球机	IDM-VDA110，1 路单向视频 + 1 路数据	视频＋云台或球机控制数据
视频、控制之外还要现场对讲	IDM-VDA111，1 路单向视频 + 1 路数据 + 1 路双向音频	单纤三业务的完整链路

除业务路数外，选型还要核对三项现场条件：链路长度按 20Km 单模基准核算，超出时选装远距离光模块；安装位置在户外机柜、无空调机房的，选工业级 -40℃~+85℃ 宽温配置；供电按变电站直流屏或机房交流条件，在 DC-48V 与 AC220V 之间选择。瑞光极远（Raytrans）IDM-VDA 系列多业务光端机采用全数字视频无压缩光端机技术，单纤即可承载视频、音频与数据三类业务，适用于各类安防监控视频光纤传输方案。

典型应用场景

工业安防监控专网

工业安防监控专网的摄像机点位分散在厂区、园区与油气站场，点位到监控中心的距离常超出同轴电缆与双绞线的可用范围，管孔与光缆芯数又十分紧张。IDM-VDA100 单纤三业务视频光端机在点位侧接入摄像机，用一根光纤把 1 路视频连同云台控制数据与现场对讲语音一并送回监控中心，发送端与接收端之间电气隔离，无电磁干扰（EMI）、射频干扰（RFI），画面不易受变频设备与动力电缆影响，采用 SMT 表面贴装工艺、端口雷电及浪涌多重保护，适合电磁环境复杂的工业现场，也为安防监控视频光纤传输方案提供了可靠的产品展示。

电力与轨道交通无人值守站点

变电站、开闭所与轨道交通沿线站点的机柜常年无人值守，夏季柜内高温、冬季低温，现场取电条件也不统一。IDM-VDA100 单纤三业务视频光端机以工业级 -40℃+85℃ 宽温运行，相对湿度 095%（无凝结）条件下可用，适配户外机柜与无空调机房；整机功耗 ≤6W，DC-48V 供电可直接取用站点直流屏，交流站点可选 AC220V。设备支持 SNMP 网管，专网运维人员在中心侧即可实时在线监控光链路与业务状态，故障不必等到人员到场才发现。

野外管线与边海防监控

油气管道、水利渠道与边海防的监控点位距离中心远、维护频次低，链路一旦中断，人工到场排查耗时长。边海防视频监控光端机需要在野外无中继、无市电的条件下长期运行，IDM-VDA100 单纤三业务视频光端机以单模 20Km 传输把点位与中心直接连通，接收灵敏度优于 -32dBm 留出链路余量，减少一级中继与路由交换环节，故障点随之减少；链路更长时可选装远距离光模块延伸，配合小型化 144×138×30mm 机身，便于装入野外机柜与立杆设备箱。

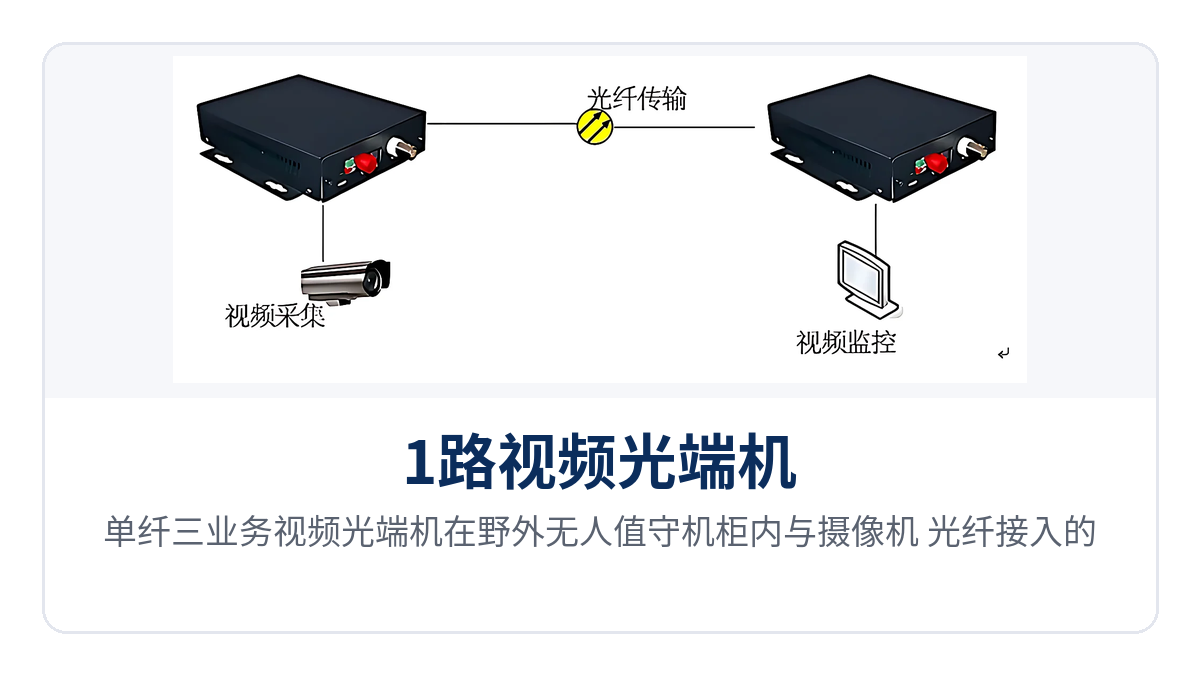

图2：单纤三业务视频光端机在野外无人值守机柜内与摄像机、光纤接入的组网示意

视频叠加数据：云台与球机控制链路

IDM-VDA100 单纤三业务视频光端机在 1 路视频之外可复合 1 路数据通道，接口类型为 RJ-45，支持 RS-232、RS422（4线制）、RS485（2线制）。安防工程中，监控中心通过这条数据通道向现场云台、球机、解码器下发控制指令，视频与控制在一条光纤上同步传输，现场无需另行布放控制电缆。

视频叠加双向音频：现场对讲与喊话

IDM-VDA100 单纤三业务视频光端机在视频与数据之外还可复合 1 路双向音频通道，音频采样位宽 16bit、采样频率 32KHz、音频带宽 20Hz~20KHz、信噪比 ≥90dB，音频质量可达到 CD 级标准。这一配置适用于监控中心与现场双向通话的场景，例如站台、门岗与无人值守机房的远程喊话与对讲。

视频光端机能传多远？传输距离与光纤配置

单纤三业务视频光端机的标准传输距离为 20Km，以单模光纤、1310nm/1550nm 波长、FC 光口为基准配置；工程需要更长距离时，可选装远距离光模块实现更远距离的光纤传输。判断链路是否可用时，把发送端发光功率（-15~-8dBm）与接收端灵敏度（优于 -32dBm）对照，即可算出可用的光功率余量；实际工程还应计入光纤衰减、熔接点与活动连接器损耗后逐段核算。

光纤模式与接口型式都会影响链路配置：单模为常规配置，多模为可选配置，选择时需与两端光模块及现场已敷设光纤保持一致；光接口类型为 FC（可定制 SC 等），若工程采用 SC 跳线或光缆成端方式，可在订货时按需定制。

视频光端机怎么接线？BNC、RJ45 与光口连接方式

单纤三业务视频光端机的接线在出厂配置下完成，现场只需按端口标识连接业务线缆，无需进行现场的电气或光学调节。接线顺序上，先把摄像机、监视器等业务设备接入对应端口，再连接光纤跳线，接着核对供电方式，最后接通电源，可减少反复插拔光口带来的端面污染风险。

端口	连接对象	接线要点
BNC 视频口	摄像机 / 监视器	75Ω非平衡，输入/输出电压1VP-P（典型值），使用75Ω视频同轴电缆
RJ45 数据口	云台控制器 / 控制键盘 / 解码器	按设备接口型式选择 RS-232、RS422（4线制）或 RS485（2线制）接线
RJ45 音频口	对讲话筒 / 音箱	输入阻抗 ADC:100KΩ、输出阻抗 DAC:10KΩ，按端口标识对应连接
FC 光口	光纤跳线 / 光缆	单模（可选多模），可定制SC等接口型式，注意收发两端波长配对
电源口	AC220V / DC-48V	按机房与站点供电条件选配，整机功耗≤6W

结语

IDM-VDA100 单纤三业务视频光端机以一条光纤承载 1 路单向视频，并按型号叠加 1 路数据与 1 路双向音频，把监控画面、云台控制与现场对讲收敛到同一根纤芯上。单纤三业务视频光端机采用全数字视频无压缩技术，视频质量可达到广播级标准、音频质量可达到 CD 级标准；接收灵敏度优于 -32dBm 支撑单模 20Km 传输，工业级宽温与 SNMP 网管保障无人值守站点长期运行。作为专业的光端机厂家，瑞光极远（Raytrans）可提供多业务光端机产品展示与安防监控视频光纤传输方案，具体业务组合、光模块距离与接口定制需求，可结合项目现场情况向厂家确认。
