IDM STM1

1 概述：

IDM STM-1/GE是一款支持GFP封装的汇聚型EOS设备。能实现最多63路EOS信号到GE/FE 口的汇聚。

IDM STM-1/GE的基本功能是：将来自GE口内的以太网帧进行分流（利用以太网帧本身携带的MAC、VLAN TAG 等信息），然后将不同流的以太网帧封装进GFP帧（形成EoS信号），然后将GFP帧映射进不同的VCG（每个VCG 可以包含1～63 路VC12）中；反向则是将STM-1信号中的VC12信号解映射后，然后根据VCG解映射出以太网数据，再汇聚到GE口，并在GE出口处对来自不同VCG的流加不同标记（如VLAN TAG）。

IDM STM-1/GE一般用于局端，实现汇聚功能。它可以和远端的EoS设备一起组网，实现利用TDM网络对以太网数据的远距离传送。

2 产品特性： 1) 提供2个STM-1接口，工作于SDH的环网、链网，工作于1＋1 低阶通道保护模式；
2) 提供1光1电2个千兆以太网接口和2个百兆以太网接口，全双工/半双工、自适应、流控、MDI/MDIX；
3) SDH 时钟支持主时钟和从时钟模式；从时钟模式下，支持时钟源的自动切换；
4) 支持符合 ITU-T 标准的VACT、LCAS、GFP：
 VCAT 符合ITU-T G.7043 标准： 以太网帧到VCG 采用字节间插的方式传送；
 LCAS 符合ITU-T G.7042 标准： 支持VC12链路线序的自动识别；支持VC12链路的自动建链、拆链；
 GFP符合ITU-T G.7041 及G. 8040 标准： 支持GFP帧的FCS配置。
5) 可以根据VLAN 配置将远端设备中的数据按照VLAN ID 汇聚到相应的GE/FE端口中；要求远端设备过来的数据必须为带TAG 的报文；并且要求远端设备之间的VLAN ID 不能重复；
6) 支持丰富的以太网交换和管理功能：
 支持面板交换端口的链路聚合。
 支持交换端口镜像管理。
 支持交换端口出口和入口的带宽限制。
 支持 MAC 地址表管理，地址表深度8K。
 支持交换端口的风暴抑制功能。
 支持 QOS 功能。
 最大帧长支持 2048 字节。
7) 支持 STM-1 和GE 口的激光自动关断（ALS）功能；
8) 支持丰富的故障诊断功能：VCG 环回检测功能、交换端口的环回检测功能；
9) 支持对远端设备的 2 种带内管理模式，包括：基于GFP 帧对远端设备进行带内管
理，以及基于管理VLAN的网管通道；
10) 提供 Console和SNMP网管接口，支持软件在线升级，易于维护；
11) 支持丰富的网管功能，包括：配置管理、拓扑管理、资源管理、告警管理、性能管
理、维护功能、系统管理、安全管理；
12) 双电源冗余设计，整机功耗<30W，工作稳定可靠。
13) 采用标准19英寸1U机箱、双电源冗余设计。

3 典型应用
3.1 点对点应用 点对点的应用，通过STM-1 光方向互联，实现两端GE 和FE 的点对点互通。方案应用
如下图1 所示。

该设备提供GE 光口，可直接连接光纤收发器，实现对偏远地区的千兆以太网业务的接
入。方案应用如下图2 所示。

3.2 光纤收发器配合使用

**3.3 多方向树形组网
** 该设备提供2 个STM-1 光口，可分别对应2 个方向，分别与2 台远端的网桥设备对接，
分别提供GE 和FE 业务接入。方案应用如下图3 所示。

图3 多方向树形组网应用

3.4 环网应用

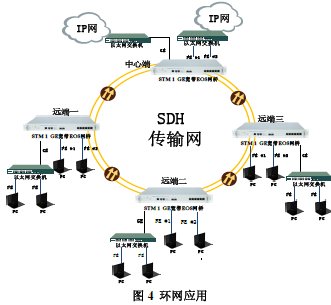

在环形组网的接入模式中，可将STM-1/GE部署于大客户中心机房或对应的运营商机房，利用VLAN功能（端口VLAN和802.1QVLAN），对整个专网的VLANID进行统一规划，对不同网点甚至不同种类的业务进行安全隔离。用户分支节点放置STM-1/GE完成每个分支节点的接入，可为每个分支用户提供可选的2M˜N*2M带宽的数据业务。
