IDM-OXC

一 概述

IDM-OXC光交叉设备是一种光路控制设备，在多个输入光口和输出光口之间任意无阻塞交叉，互联互通，具有体积小、切换速度快，工作可靠性高等优势，在光通信中主要应用于节点光纤智能调度，多维度在线监测，多路由业务保护、光纤设备或者网络测试等。

二 设备结构

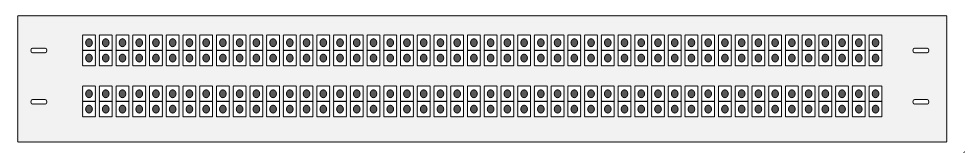

设备后面板示意图

三 产品特性

(1). 采用19英寸6U机架式安装；

(2). 具备光纤配线架(ODF)智能管理，取代人工ODF跳纤方式，可在智能运维平台上配置传输侧和用户侧光口任意交叉，实现业务快速调度和恢复；

(3). 支持通过智能运维平台配置输入侧与输出侧光纤资源交叉跳接,快速完成光纤业务的调度；

(4). 支持设备交叉保护，用户侧进行双备或者多备份保护，当主用设备出现故障时，智能切换至备用设备，确保业务快速恢复；

(5). 支持光纤质量定向点名测试和定期例行测试功能,可实现光纤链路传输损耗、接头损耗、光纤链路事件点检测、并形成质量测试曲线；

(6). 支持光纤路由智能规划功能,软件可从光缆总长最短、中间节点最少、链路损耗最小、跳纤时长最短等多个维度推荐最优光纤路由通道及调度方案；

(7). 具备断电保持功能，设备断电后，交叉连接通道保持当前路由直通，不中断业务；

(8). 支持端口收光功率检测功能；

(9). 支持防缠绕功能,跳纤交叉过程中尾纤无缠绕绞线；

(10). 具备OTDR检测模块及收光功率检测模块；

(11). 设备容量：≥输入48芯,输出48芯；

(12). 跳纤时间：≤3分钟；

(13). 插入损耗：≤1dB；

(14). 设备接口：LC/UPC连接器；

(15). 管理接口：RJ45 网络口。

(16). 供电：双电源热备份,无间断切换。
