IDM optiMUX光电一体化传输平台

光电一体化传输平台是什么设备？

IDM optiMUX Platform光电一体化传输平台（简称OMP）是北京瑞光极远数码科技有限公司研制的新一代光电一体化传输设备，以高速光纤传输技术、PBX交换技术与PCM技术为核心，把电话语音的程控交换、千兆以太网传输、E1业务传输与PCM多业务接入集成在同一台设备内。作为专业的指挥调度系统厂家与光端机厂家，瑞光极远将光电一体化传输平台面向宽带与窄带业务同缆回传的现场需求进行设计：远端可直接连接电话、计算机、摄像头等终端，需要延伸站点时再经光口外接PDH光端机、光猫与多业务光端机等光纤复用设备。

光电一体化传输平台适应点对点、链路、环网、星型、树型、环切环、环相交等多种网络拓扑，机箱为（6+1）U插盘式结构，提供16个槽位。产品可广泛应用于公安、电力、铁路、矿山等专网，以及移动、联通、电信等公网领域，为政府专网光纤通信方案与智慧矿山通信方案提供可靠的产品展示与设备支撑。

核心参数速览：（6+1）U插盘式16槽位 · 千兆以太网 · E1与PCM多业务 · 2016×2016 VC-12无阻塞交叉 · 标准机型40km无中继 · 双散热温控

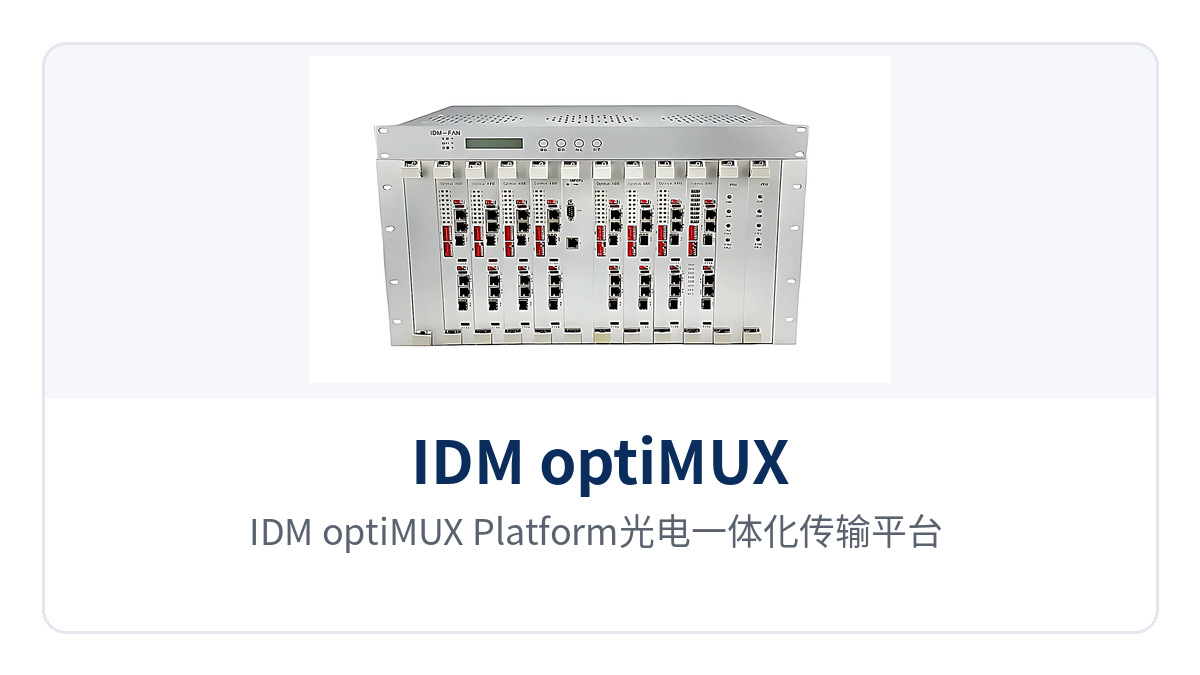

图1：IDM optiMUX Platform光电一体化传输平台（6+1）U机箱前面板与16个插盘槽位

一台设备融合语音交换、千兆以太网、E1与PCM多业务，专网多业务一机搞定，是光电一体化传输平台的设计出发点。光电一体化传输平台采用PCM与PBX融合接入的方式组织业务，同一机箱内可插入PCM业务接入盘，20多种PCM插卡可插在PCM用户盘上，提供语音和数据类业务。

信令侧可插入信令网关盘，用于支持No.1、No.7、PRI、V5.2等信令，同时也支持SIP软交换信令；图像调度侧可插入视音频可视化指挥调度盘，提供基于E1或IP传输通道的图像调度通信。光电一体化传输平台支持设备软件的在线升级功能，扩容时增加或更换业务盘即可，机箱与光路继续留用。

光电一体化传输平台能承载哪些业务？

光电一体化传输平台把语音交换、数据传输与图像调度收进一台设备，功能按传输、交换、接入、交叉、网管与散热几条线索展开。下表逐项列出功能项与作用，便于按站点业务清单比对选型。

功能项	功能说明
光纤传输	以高速光纤传输技术承载宽带与窄带业务，光口可延伸外接PDH光端机、光猫与多业务光端机等光纤复用设备，适应点对点、链路、环网、星型、树型、环切环、环相交等组网
PBX语音交换	内置PBX交换功能，直接连接远端电话，完成电话语音的程控交换
千兆以太网传输	提供千兆以太网传输，承载计算机、摄像头等IP终端的数据与视频业务
E1业务传输	提供E1业务传输通道，用于调度、远动、中继等对定时要求严格的电路
PCM多业务接入	插入PCM业务接入盘，20多种PCM插卡可插在PCM用户盘上，提供语音和数据类业务
信令网关盘	用于支持No.1、No.7、PRI、V5.2等信令，同时也支持SIP软交换信令
视音频指挥调度盘	提供基于E1或IP传输通道的图像调度通信
TDM交叉连接	提供TDM接口业务间的2016×2016 VC-12级无阻塞交叉，支持单向、双向和广播业务
网络管理	提供F（100Base-T）网管接口，通过Netguard管理系统提供ITU-T建议的配置、告警、性能、维护、安全五大功能，并提供设备网管级联接口
网管协议与告警	支持SNMP简单网络管理协议，提供2路设备告警输出接口
在线升级	支持设备软件的在线升级功能
散热设计	提供自然散热和风扇强制散热，具有智能温控风扇和风扇状态检测的功能

核心参数与性能指标

光电一体化传输平台提供2016×2016 VC-12无阻塞交叉，大容量TDM业务无阻塞调度，电话话路、E1与数据业务在同一台设备内各自成路。下表按机箱、交叉、组网与网管逐项列出主要参数，未列项目以厂商技术资料为准。

项目	参数/指标	说明/适用条件
机箱与槽位	（6+1）U插盘式，16个槽位	按站点业务清单插盘，扩容增加或更换业务盘
网络配置方式	同一设备可配置成TM、ADM或MADM	兼顾终端复用与分插复用两种站点角色
组网方式	点对点、链路、环网、星型、树型、环切环、环相交	由光口配置与站点分布决定
交叉容量	2016×2016 VC-12级无阻塞交叉	支持单向、双向和广播业务，TDM业务按VC-12颗粒调度
无中继传输距离	标准机型40公里，超过此距离可以定制	距中心超过40公里的站点按实际站间距定制
网管接口	F（100Base-T）	通过Netguard管理系统提供ITU-T建议的配置、告警、性能、维护、安全五大功能
网管级联接口	提供设备网管级联接口	多台设备的网管通道串接，中心端统一管理
网管协议	SNMP简单网络管理协议	用于设备状态与告警的集中监控
告警输出	2路设备告警输出接口	可接入站点告警系统
信令支持	No.1、No.7、PRI、V5.2；支持SIP软交换信令	由信令网关盘提供
软件升级	支持设备软件的在线升级功能	通过网管侧下发新版本
散热方式	自然散热和风扇强制散热，智能温控风扇与风扇状态检测	适应机房与温度波动较大的站点

差异化价值：2016交叉、40km无中继、16槽位、双散热温控

光电一体化传输平台的差异化集中在四点：交叉容量、无中继距离、机箱槽位与散热方式。作为经验丰富的指挥调度系统厂家，瑞光极远将PCM设备与光纤复用设备的优势融合于一体，下表把四项短标签与对应能力、对专网用户的价值并列，便于选型时逐项核对。

差异化点	对应能力	对专网用户的价值
2016交叉：2016×2016 VC-12级无阻塞交叉	提供TDM接口业务间的2016×2016 VC-12级无阻塞交叉，支持单向、双向和广播业务	2016×2016 VC-12无阻塞交叉，大容量TDM业务无阻塞调度，电话话路、E1与数据业务按VC-12颗粒各自成路、互不挤占
40km无中继：标准机型40公里无中继传输	标准机型无中继传输距离为40公里，超过此传输距离可以进行定制	标准机型40公里无中继传输，偏远站点直达无需中继，省去沿线中继设备与增设机柜点位
16槽位：（6+1）U插盘式机箱提供16个槽位	机箱结构采用（6+1）U、插盘式设计，提供16个槽位	16槽位按项目灵活配置，信令网关盘、PCM业务接入盘与视音频指挥调度盘按需插盘
双散热温控：自然散热与风扇强制散热	提供自然散热和风扇强制散热，具有智能温控风扇和风扇状态检测的功能	双散热温控让光电一体化传输平台在机房与温度波动站点都能保持稳定工作

典型应用场景

光电一体化传输平台用于专网接入层与汇聚层，向上经光口汇入光纤传输网络，向下把站点上的电话、数据、IP与视频业务收进同一对光纤。汇聚型主机设备可以与IDM GP5000、IDM GP4000组成星型网络，向用户提供电话、数据、IP、视频业务，是一类兼顾PCM业务接入与光纤复用设备能力的综合平台。

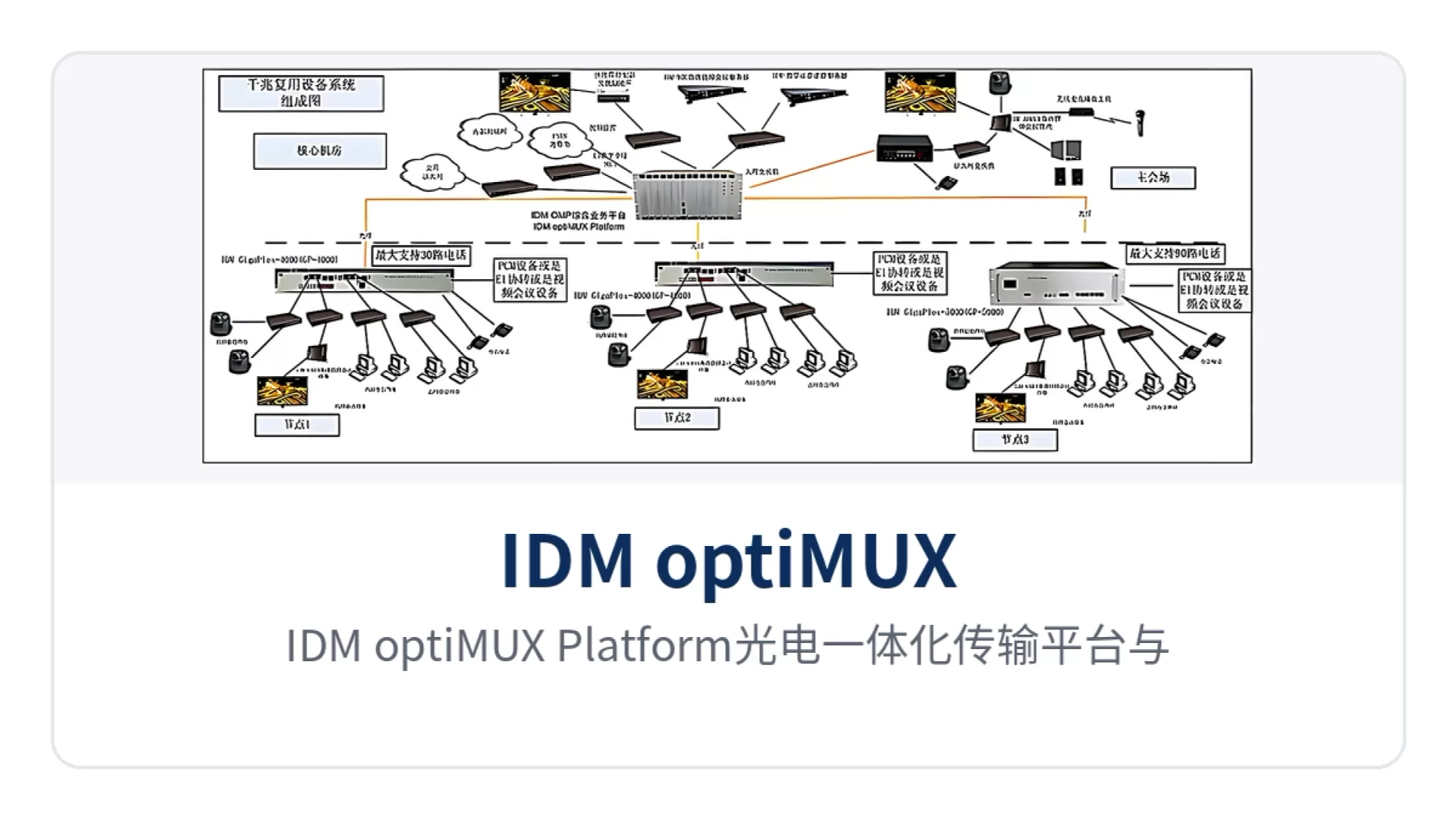

图2：IDM optiMUX Platform光电一体化传输平台与IDM GP5000 IDM GP4000组成星型网络向用户提供电话数据IP与视频业务

公安专网

公安专网的派出所、执勤点与指挥中心之间既有内部电话，也有办公数据与视频图像回传。光电一体化传输平台在这些站点以一台PCM设备同时承载语音交换与千兆以太网，值班电话直接接入完成PBX交换，摄像机与办公终端接入以太网口，语音、数据与图像由同一对光纤送回中心。需要延伸的远端站点再经光口外接光端机厂家的光端机设备，站内不必为每类业务单独布纤与配置整机，为政府专网光纤通信方案的接入层建设提供了简洁的产品展示。

电力专网

电力专网的变电站、开关站与调度中心之间需要调度电话、远动数据与办公网同时传送。光电一体化传输平台提供2016×2016 VC-12无阻塞交叉，电话话路与E1业务按VC-12颗粒各自成路，站间一对光纤即可承载多类业务。标准机型40公里无中继传输，让距离较远的变电站直达中心、减少沿线中继环节。

调度端的管理依赖网管通道：光电一体化传输平台提供F（100Base-T）网管接口与SNMP简单网络管理协议，通过Netguard管理系统集中查看配置、告警与性能，无人值守站点的工作状态在被叫前即可从中心端发现异常。

铁路与矿山专网

铁路沿线站点与矿区井上井下点位分散，机房条件与温控条件各不相同。光电一体化传输平台采用自然散热和风扇强制散热，具有智能温控风扇和风扇状态检测的功能，温度波动环境下仍按温控策略维持散热；软件在线升级让分批投运的站点在不中断在用业务的前提下更新版本。站间距超过40公里时，可按实际距离定制光模块，或增设中继节点后分段组网。这一特性使其成为智慧矿山通信方案中接入层设备的可靠选择，也适配军队应急通信车方案对快速部署与稳定传输的要求。

结语

光电一体化传输平台以一台（6+1）U插盘式设备承载语音交换、千兆以太网、E1与PCM多业务，以2016×2016无阻塞交叉完成大容量TDM业务调度，以标准机型40公里无中继传输覆盖偏远站点，并可通过插盘方式扩展信令网关与视音频指挥调度能力。对公安、电力、铁路与矿山专网中业务种类多、站点分散的项目，光电一体化传输平台提供了把宽带与窄带业务收进一对光纤的接入方式，也为政府专网光纤通信方案、智慧矿山通信方案与军队应急通信车方案提供了灵活可靠的光纤复用设备支撑。
