IDM OMP8000多业务千兆网电话光端机

IDM OMP8000 10Gbps多业务光端机是北京瑞光极远数码科技有限公司推出的综合业务光纤传输设备，用于在一对光纤上同时承载E1、千兆以太网、电话、音频、64Kbps数据与V.35业务。作为一款典型的多业务光端机，IDM OMP8000 10Gbps多业务光端机（也常被称为PDH光端机或PDH设备）的光口采用SFP可插拔结构、线路速率10Gbps、单模为标准配置并可选多模，各业务接口分别接入后复用进光通道向对端透传，一台设备即可承担过去需要多台单一功能光端机堆叠完成的接入工作。瑞光极远作为专业的光端机厂家，在该产品中集成了千兆网光端机与电话光端机的功能，广泛适用于政府专网光纤通信方案和军队应急通信车方案等场景，为产品展示提供了可靠的光纤通信支撑。

核心参数速览：SFP光接口 · 10Gbps · 单模（可选多模） · 波长1310/1490/1550nm · 接收机灵敏度优于-24dBm · 供电AC220V/DC-48V · 工作温度-20℃~+50℃

IDM OMP8000 10Gbps多业务光端机是什么设备？

IDM OMP8000 10Gbps多业务光端机是客户端接入层的多业务光纤复用设备，把宽带业务（千兆以太网）与窄带业务（E1、电话、音频、64Kbps数据、V.35）集中到一对光纤上传输。作为一款典型的多业务光端机，IDM OMP8000 10Gbps多业务光端机在用户侧提供以太网、电话、音频、数据、V.35等业务接口，在线路侧提供SFP光接口，两端成对使用即可完成点对点业务互通，主要服务于电力能源、轨道交通、军队与政府等行业专网，也是PDH光端机与千兆网光端机在专网接入场景中的重要产品展示。

IDM OMP8000 10Gbps多业务光端机采用插卡式模块化结构，可按站点业务类型与容量配置不同种类的业务盘，初期投资与后期扩容都更灵活。整机为机架式外形，尺寸480mm×308mm×131mm，便于安装在标准通信机柜内；设备前面板集中布置光口与运行状态指示，便于现场巡检时快速判断链路状态。瑞光极远作为专业的光端机厂家，在该系列产品的电话光端机与PDH产品线上积累了丰富的政府专网光纤通信方案与军队应急通信车方案实施经验。

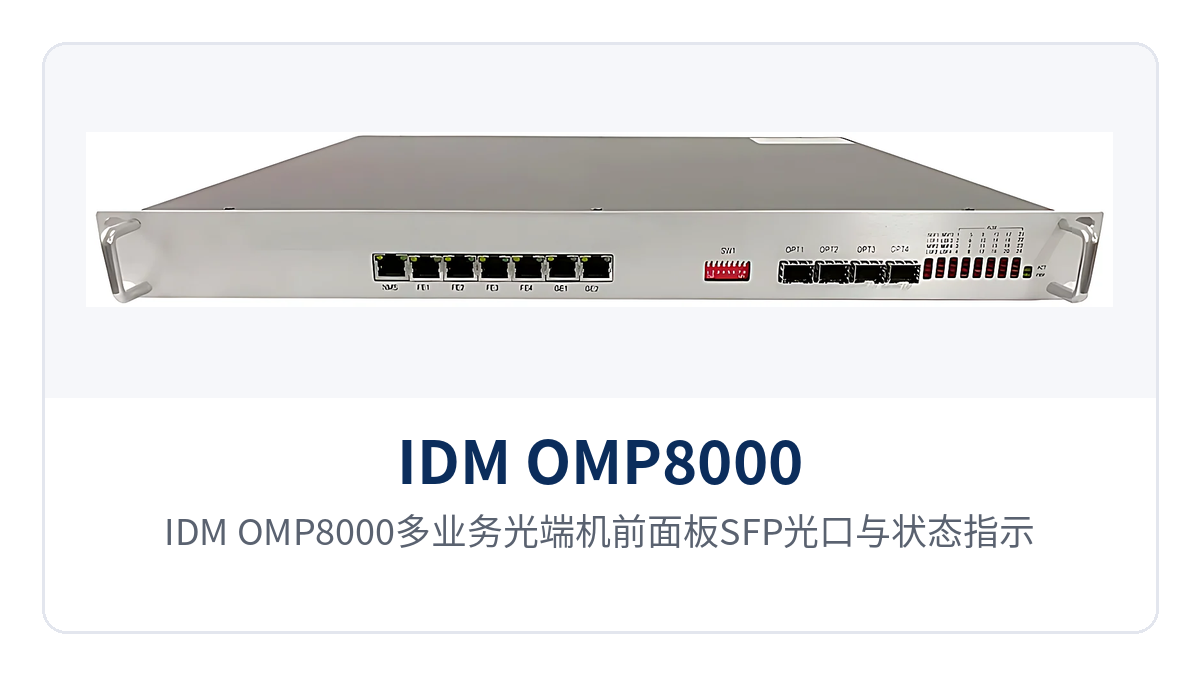

图1：IDM OMP8000多业务光端机前面板SFP光口与状态指示灯布局

一台设备能承载哪些业务？核心功能表

IDM OMP8000 10Gbps多业务光端机在一台设备内完成宽带与窄带业务的接入、复用与光纤透传，核心功能如下表所示。

功能项	功能说明
SFP光接口	光口为SFP可插拔结构，可按距离与光纤类型更换光模块
单模/多模光纤可选	单模光纤为标准配置，短距离布线可选多模光模块
10Gbps传输速率	线路侧速率10Gbps，为多业务复用提供传输通道
E1接口透传	提供E1接口透传通道，码速率2.048Mbps，符合ITU-T G.703
10M/100M/1000M以太网接口	以太网接口速率10M或100M或1000M，符合IEEE802.3，全/半双工自适应
电话接口	支持FXO/FXS话路接口，语音按ITU G.711中A律压缩，环路电流25mA/路
音频接口	音频范围300Hz~3400Hz，平衡600Ω阻抗，回波损耗不低于18dB
64Kbps数据接口	数据码速率64Kbps，码型符合G.703标准，平衡120Ω阻抗
V.35接口	RJ-45接口类型，符合ITU-T V.35建议，传输速率n×64Kbps（n=0～31）
AC220V/DC-48V供电	交流220V与直流-48V两种供电方式可选，适配机房与直流电源站点
网络管理	支持SNMP网管，便于远程监视与统一维护

上表业务盘的类型与数量可按项目配置，具体路数、槽位与隔离方式以厂家技术资料和商务确认为准。

技术参数与接口规范

IDM OMP8000 10Gbps多业务光端机的电气特性按ITU-T、IEEE等国际标准执行，参数分光接口、E1接口、以太网接口、电话与音频接口、数据与V.35接口、电源环境六部分列出，便于工程选型时逐项核对。作为专业光端机厂家瑞光极远旗下的多业务光端机产品，该机型在PDH产品展示中面向政府专网光纤通信方案与军队应急通信车方案等场景。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	SFP	可插拔光模块，按距离与光纤类型选配
光纤模式	单模（可选多模）	单模用于中长距离链路，多模用于短距离布线
传输速率	10Gbps	线路侧光口速率
波长	1310/1490/1550nm	由所选光模块决定
发光功率	-1~-10dB	光模块典型发射指标
接收机灵敏度	优于-24dBm	接收侧典型指标，链路余量据此核算

E1接口参数

项目	参数/指标	说明/适用条件
码速率	2.048Mbps	E1标准速率
码型	HDB3	符合ITU-T G.703建议的线路码型
标准协议	ITU-T G.703	E1接口标准
阻抗	75Ω/120Ω	可按线路条件选配
帧结构	PCM30/31	与对端E1设备保持一致
模式	透传	端到端透明传输，不改动用户侧帧结构与信令

以太网接口参数

项目	参数/指标	说明/适用条件
传输速率	10M或100M或1000M	与对端设备协商确定
标准协议	支持IEEE802.3	符合以太网标准
工作方式	全/半双工/自适应	按网络环境自动或手动设置

电话与音频接口参数

项目	参数/指标	说明/适用条件
电话音频范围	300Hz~3400Hz	符合话音频带要求
电话压缩率	ITU G.711中A律	语音编码方式
电话阻抗	三元复式阻抗200Ω+560Ω//0.1μF	FXO/FXS话路接口参数
电话环路电流	25mA/路	话路馈电指标
音频范围	300Hz~3400Hz	音频业务传输频带
音频阻抗	平衡600Ω	音频接口参数
音频压缩率	ITU G.711中A律	音频编码方式
音频回波损耗	不低于18dB	反映音频接口的阻抗匹配水平

数据与V.35接口参数

项目	参数/指标	说明/适用条件
数据码型	G.703标准	64Kbps数据通道
数据码速率	64Kbps	单路数据通道速率
数据阻抗	平衡120Ω	数据接口参数
数据标准	全面符合ITU的G.703建议标准	与既有64K业务对接
串口传输速率	异步≤9600bps；同步64Kbps	串口数据业务速率
串口电气特点	符合CCITT V.28协议	串口电气特性
V.35接口类型	RJ-45	便于现场配线
V.35电气特点	符合ITU-T V.35建议	V.35接口规范
V.35传输速率	n×64Kbps（n=0～31）	按业务带宽需要配置
V.35终端接口	符合ISO2593规定	与V.35终端设备对接

电源、功耗与环境参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	交流或直流供电可选
整机功耗	≤90W	满配置典型功耗上限
工作温度	-20℃~+50℃	设备工作环境温度范围
相对湿度	0~95%（无凝结）	机房与机柜内使用条件
产品尺寸	480mm×308mm×131mm	长度×深度×高度

IDM OMP8000 10Gbps多业务光端机的后面板集中布置E1、以太网、电话、音频、数据与V.35业务接口以及电源端子，各接口按业务类型分区排列，现场配线时便于对照装机图核对接线位置。

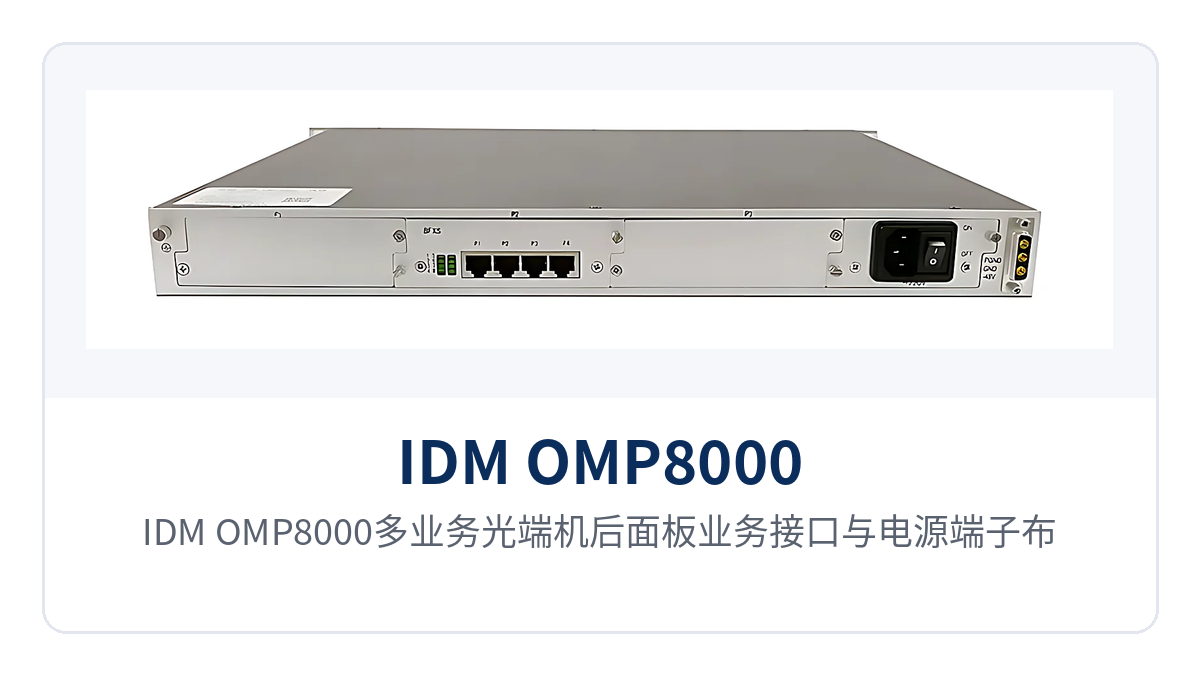

图2：IDM OMP8000多业务光端机后面板业务接口与电源端子布局

光端机E1透传是什么意思？

E1透传指光端机把2.048Mbps的E1信号整帧透明地搬运到对端，不修改用户侧E1的帧结构、信令与时隙内容，两端设备之间的效果等同于用一根E1同轴电缆直连。IDM OMP8000 10Gbps多业务光端机的E1接口码速率为2.048Mbps、码型为HDB3、帧结构为PCM30/31、工作模式为透传、标准协议符合ITU-T G.703，阻抗可选75Ω或120Ω。

E1透传的价值在于不改动既有业务配置：两端所接的程控交换机、远动装置或PCM复用设备无需重新配置，工程侧只需对接光路与E1线缆。IDM OMP8000 10Gbps多业务光端机把E1与千兆以太网、电话、V.35等业务复用进同一10Gbps光通道，E1远动通道与办公数据网共用一对外纤，不必为每一类业务单独敷设光纤。对于需要同时承载语音与数据的政府专网光纤通信方案，可选用瑞光极远的电话光端机与千兆网光端机组合部署，减少光纤资源占用。

弱光链路和野外站点怎么保证传输不中断？

IDM OMP8000 10Gbps多业务光端机的接收机灵敏度优于-24dBm，配合-1~-10dB的发光功率，可在链路衰减较大的长距离线路、接头与法兰较多的施工段上保持稳定接收，为工程预留可用的光功率余量。野外专网的通信中断往往由光功率余量不足引起，接收灵敏度指标与发光功率范围决定了两端之间还能承受多少线路衰耗，因此选型时把这两个指标与线路损耗一起核算，比事后反复排查更省成本。

IDM OMP8000 10Gbps多业务光端机支持AC220V与DC-48V两种供电方式，在具备交流电源的机房可直接使用市电，在仅有直流电源的通信站点可接入-48V直流，无需额外加装逆变设备。设备工作温度为-20℃+50℃、相对湿度095%（无凝结），整机功耗不超过90W，适应无人值守机房、野外机柜等缺少空调的环境条件。在军队应急通信车方案中，该多业务光端机可依托PDH光端机的成熟体制快速开通，配合瑞光极远的光端机产品展示与技术支持，为应急现场提供语音、数据与视频综合接入能力。

多业务光端机应用场景：电力、轨交与野外专网

电力与能源工业专网

变电站、风电场、光伏电站等能源站点需要把调度电话、远动数据与办公网络回传至管理单位。IDM OMP800010Gbps多业务光端机用一对外纤同时承载E1远动通道、电话与千兆以太网，站点侧不必再为每类业务单独设置一台光端机。设备支持DC-48V直流供电，可直接取用变电站既有直流电源，工作温度下探到-20℃，适应户外机柜与无人值守站房的运行条件。

轨道交通与高速公路通信

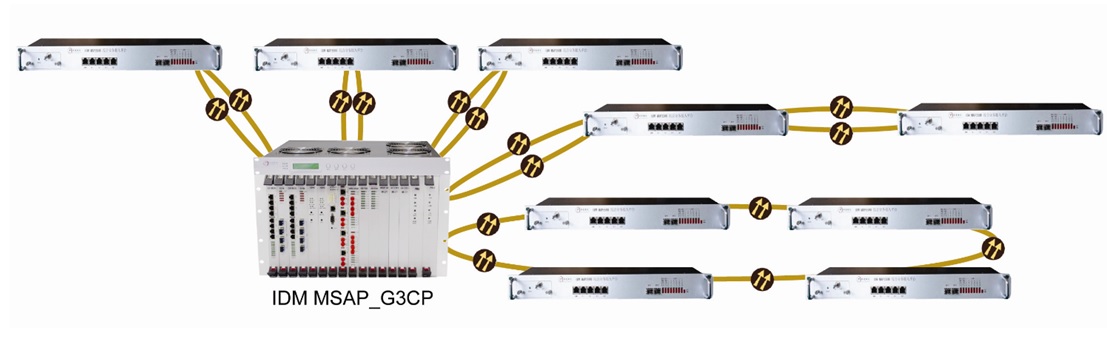

铁路、地铁与高速公路沿线站点分散、间隔数公里，站间通信业务又兼有电话、数据与网络三类。IDM OMP8000 10Gbps多业务光端机的A、B两个SFP光口可按需配置，沿线各站就近接入电话与以太网业务后统一回传中心机房，链形组网时多个站点共用一条主干光纤。E1透传通道可用于承载既有专用通信系统的通道业务，减少沿线业务割接改造的工作量。

军队与政府野外专网

野外指挥所、临时驻训点与应急通信现场通常没有现成的传输资源，需要在短时间内建立电话、数据与网络通路。IDM OMP8000 10Gbps多业务光端机把电话、音频、64Kbps数据、V.35与千兆以太网集中到一台设备上，成对使用即可开通一对外纤的多业务通信，便于车载运输与快速开设。V.35接口可对接路由器等设备，n×64Kbps的速率配置方式便于按可用带宽灵活分配。

多业务光端机怎么选型？配置与光模块建议

多业务光端机选型先看业务类型与数量，再看传输距离与供电环境，最后核对接口标准是否与两端既有设备一致。IDM OMP8000 10Gbps多业务光端机按业务盘配置：站点以数据网络为主时配置千兆以太网业务盘，以语音调度为主时配置FXO/FXS话路盘，需要E1或V.35专线透传时按路数配置对应业务盘；业务盘类型与数量以厂家技术资料和商务确认为准。

光模块按实际光纤长度、光纤类型与线路衰耗选择，IDM OMP8000 10Gbps多业务光端机的光口为SFP可插拔结构，单模光模块覆盖1310/1490/1550nm波长，短距离布线可选用多模模块。供电方式按机房条件在AC220V与DC-48V之间选择，工作温度需覆盖当地极端气温；多站点规模部署时建议接入SNMP网管，统一监视链路与业务状态。同一站点若原本用多台单一功能光端机分别承担以太网、E1与电话业务，改用一台IDM OMP8000 10Gbps多业务光端机可以减少设备数量与光纤占用。
