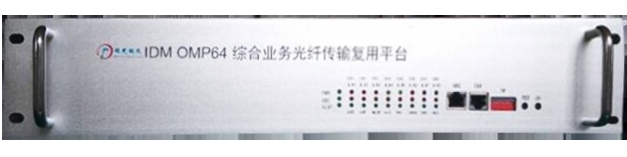

IDM OMP64

概述：

IDM OMP64 综合业务光纤传输设备是我公司采用专用大规模集成电路设计的PCM综合业务光纤传输设备，其光纤传输总带宽为2.5G，提供2个独立1000M以太网接口以及64路电话用户话路。E1传输通道符合G.703标准，采用的是PCM30/31制式；FXO、FXS可以提供极性翻转和来电显示功能。本设备还具有电源盘、铃流盘的双备份和热插拔功能，极大的保证了业务传输的可靠性。IDM OMP64 综合业务光纤传输设备可广泛应用于电信、网通公用电话网业务和电力、银行、公安、部队等专线信息数据业务。

该平台可以作为70路PCM综合业务光纤传输设备：

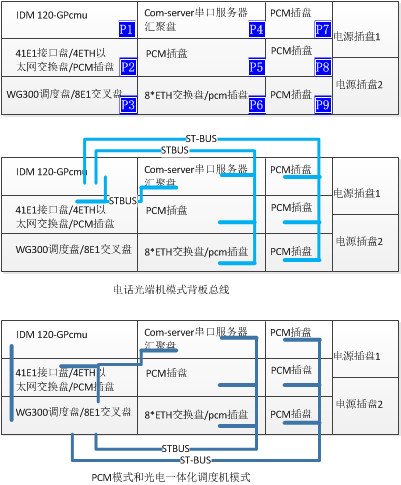

1、 IDM OMP64：当P1槽位插入共享百兆的IDM 120N_CMU盘时，提供在光纤上共享100M的2个百兆以太网接口（可VLAN隔离），光纤速率155M。可以插入7块PCM插盘，提供最多70路PCM接口，PCM业务插盘适应于瑞光极远的各种3U插盘，包括FXS/FXO、EM2/4线、热线、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、网桥、V.35、3UMPconv光口扩展盘、P4槽位可以插入30路串口服务器插盘，提供串口到以太网的汇聚、在P6槽位可以插入8组100M以太网接口的交换盘，占用2个盘位。在P2和P6盘位可插入4组以太网交换盘，则占用1个盘位等。

2、 IDM OMP64-GP：当P1槽位插入物理隔离千兆网的IDM 120N_GP盘时，提供在光纤上物理隔离1000M的2个千兆以太网接口，光纤速率2.5G。可以插入7块PCM插盘，提供最多70路PCM接口，PCM业务插盘适应于瑞光极远的各种3U插盘，包括FXS/FXO、EM2/4线、热线、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、网桥、V.35、3UMPconv光口扩展盘、P4槽位可以插入30路串口服务器插盘，提供串口到以太网的汇聚、在P6槽位可以插入8组100M以太网接口的交换盘，占用2个盘位。在P2和P6盘位可插入4组以太网交换盘，则占用1个盘位等。

3、 IDM DXC8E1-70：当P3槽位插入8E1交叉盘时，可以作为70路PCM综合业务交叉复用设备。可以插入7块PCM插盘，提供最多70路PCM接口，PCM业务插盘适应于瑞光极远的各种3U插盘，包括FXS/FXO、EM2/4线、热线、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、网桥、V.35、3UMPconv光口扩展盘等。

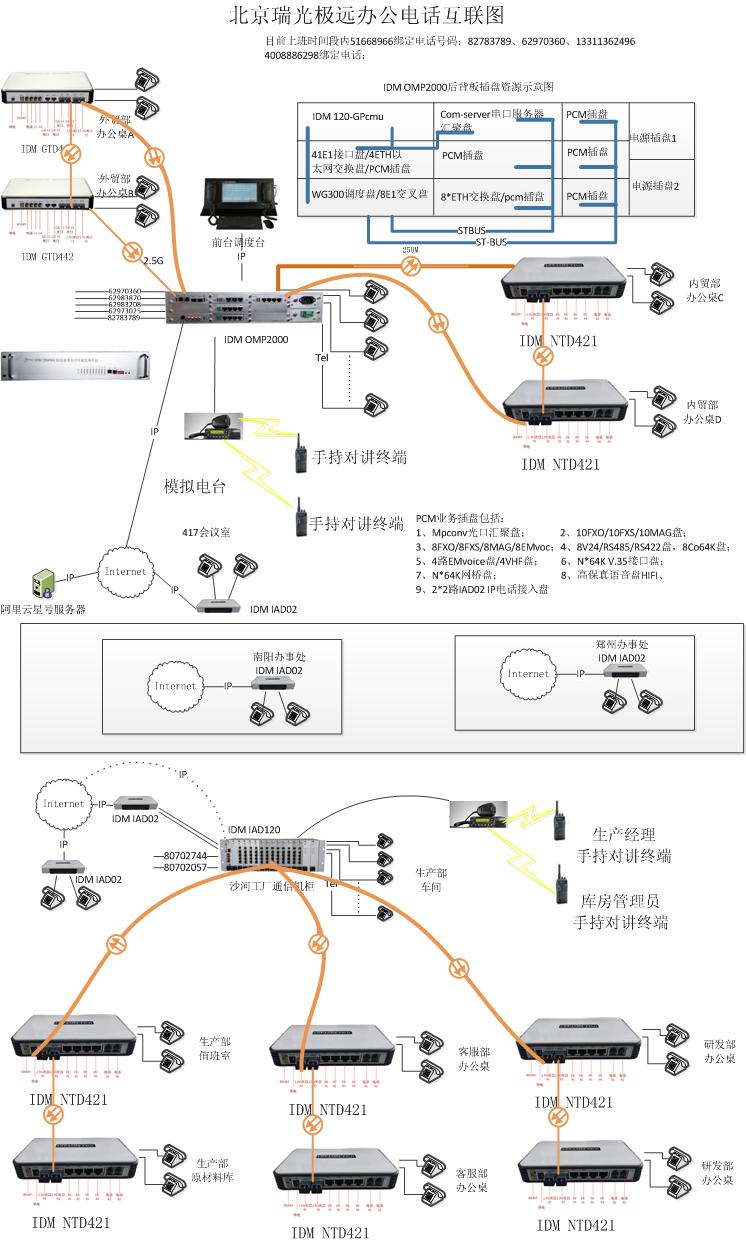

4、 IDM M3000光电一体化调度系统：当P1插入IDM 120N_G盘、P3插入WG300盘时，光口盘接受WG盘的时钟，WG盘为光口上提供30路电话交换业务。同时P4盘位可以插入串口服务器盘，提供串口到以太网的汇聚服务。

产品特性：

采用19英寸2U标准机箱，便于安装。

2路独立1000M以太网；

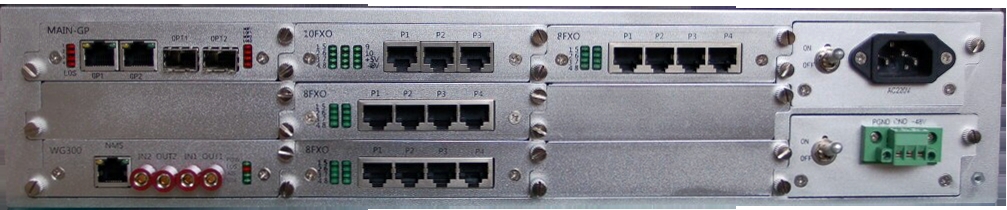

提供9组用户接口插槽；最大支持64路语音传输；

拥有完善的功能控制开关和告警指示功能；

拥有简洁完善的网管功能，可对设备进行在线实时配置、查询、故障统计管理等；

技术规格：

光接口

接口类型	SFP	光纤模式	单模(可选多模)
光纤速率	2.5G	波长	1310nm
发光功率	-2～-11dBm	接收机灵敏度	优于-36dBm

以太网

接口类型	RJ-45	传输速率	10/100/1000Base-T 10M/100M/1000M
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO/FXS****接口

音频范围	300Hz~3400Hz	阻抗	三元复式阻抗200Ω+560Ω//0.1μF
压缩率	ITU G.711中A律	环路电流	25mA/路

电源及功耗

供电方式

DC- 48V 或AC 220V

整机功耗

≤250w

环境条件

工作温度

0C ~+40oC

湿度

95%无凝结
