IDM OMP2000
IDM OMP2000
提供2个2.5Gbps SFP光接口，可提供光口1+1保护；提供2个独立1000M以太网接口； IDM OMP2000-8E1-30物理隔离千兆网光端机具有安装简易，能够适用各种应用环境的需求
一、 概述

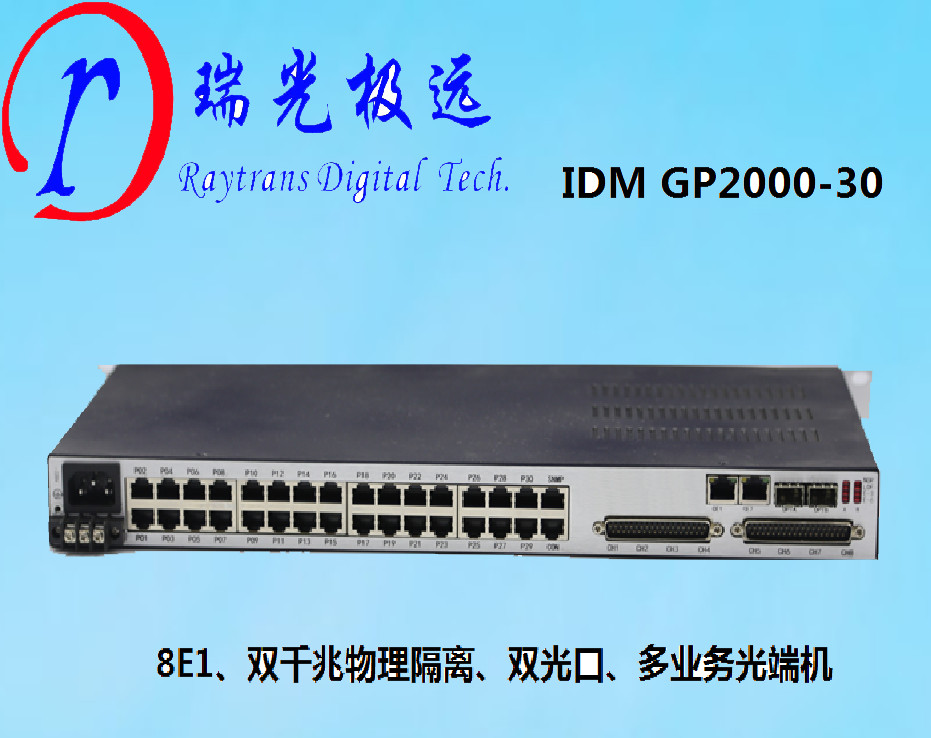

IDM OMP2000-8E1-30超宽带综合业务光纤复用设备我公司采用大规模集成电路设计的PCM综合业务传输设备系列之一，该设备利用标准的光纤传输通道（G.703标准），采用PCM30/31制式，可以供双纤互备份，直接提供64K业务接口、线速1000M以太网、E1等多种用户接口。同时，该设备具有安装简易，能够适用各种应用环境的需求。
二、 产品特性
标准19英寸1U机箱架构，便于安装；

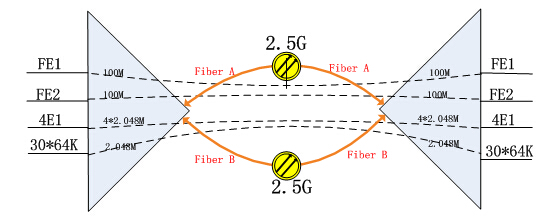

提供2个2.5G SFP光接口，可提供光口1+1保护；
提供标准定义的30个64K接口；
提供2个独立线速1000M以太网接口；
提供4组E1接口支持透传模式；
集中型设备提供标准的SNMP网管接口；
拥有完善的功能控制开关和告警指示功能。
三、 技术规格
光接口
接口类型 | SFP | 光纤模式 | 单模(可选多模) |
光纤速率 | 2.5G | 波长 | 1310nm/1550nm |
发光功率 | -1~-3dBm | 接收机灵敏度 | 优于-24dBm |
E1****接口
码速率 | 2048Kbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω |
帧结构 | PCM30/31 | 模式 | 透传 |
以太网
接口类型 | RJ45 | 传输速率 | 10M/100M/1000M |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO**、FXS接口**
音频范围 | 300Hz~3400Hz | 压缩率 | ITU G.711中A律 |
阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 环路电流 | 20mA/路 |
同向64K接口
码型 | G.703标准 | 码速率 | 64Kbps |
阻抗 | 平衡120Ω | 全面符合ITU的G.703建议标准 | |
EM2/4****线接口
音频范围 | 300Hz~3400Hz | 阻抗 | 平衡600Ω |
压缩率 | ITU G.711中A律 | 回波损耗 | 不低于18dB |
磁石接口
音频范围 | 300Hz~3400Hz | 阻抗 | 平衡600Ω |
压缩率 | ITU G.711中A律 | 回波损耗 | 不低于18dB |
V.24 RS232/RS485/RS422****接口
传输速率 | 异步≤9600bps；同步64Kbps | 电气特点 | 符合CCITT V.28协议 |
V.35****接口
接口类型 | RJ-45 | 电气特点 | 符合ITU-T V.35建议 |
传输速率 | n×64Kbps（n=0～31） | 终端接口 | 符合ISO2593规定 |
电源及功耗
供电方式 | AC220V/DC- 48V | 整机功耗 | ≤150W |
环境条件
工作温度 | -10oC ~+50oC | 相对湿度 | 0~95%（无凝结） |
产品尺寸
长度×深度×高度 | 482×309×44(mm) |
