IDM-NVD8100/4K 低功耗4K60网络音视频编解码器是什么设备？

IDM-NVD8100/4K 低功耗4K60网络音视频编解码器是北京瑞光极远数码科技有限公司（Raytrans）研制的一款广播级高清音视频实时编解码设备，用于把 HDMI 输入的画面与声音编码成 IP 流回传专网平台，也能把网络流解码还原为 HDMI 上屏。作为专业光端机厂家，瑞光极远将这款设备定位为政府专网光纤通信方案与军队应急通信车方案中的关键节点设备，基于国产嵌入式芯片设计，编解码延时低，适合对时延敏感的专网回传与指挥会商场景，也可作为指挥调度系统厂家集成选型时的前端编解码单元。

设备标配 1 路 HDMI2.0 输入、1 路 HDMI 环出与 1 路 HDMI 输出，输入支持 4K@60fps，输出支持 4K60，环出口可直接接本地监视器。输入分辨率兼容 4K60、4K30、1080P、1080i 与 1600×1200 等常见制式，既有标清与高清信号不必再加转换设备。在政府专网光纤通信方案中，该设备可与视频光端机配合，实现远端画面经光纤回传后的本地解码上屏与产品展示。

核心参数速览：4K60编解码 · 功耗<10W · 1080P60×4并发 · SRT/GB28181 · H.264/H.265 · AC 220V供电

网络侧提供 10/100M/1000M 自适应 RJ45 网口，支持 HTTP、HLS、RTSP、RTMP 推流与拉流、UDP 与组播，并支持 SRT 传输、GB28181 发送与 ONVIF 收发。编码流可直接接入既有视频平台，不必再串接协议转换网关，便于在军队应急通信车方案中快速与各级指挥平台对接。

音频侧支持 HDMI 内嵌立体声与 3.5mm Line 输入输出，采样率覆盖 8k 至 48K，编码格式为 AAC、PCMA、MP3、MPEG2。增益可在 -24dB 至 +24dB 之间调节，现场话筒与调音台信号可直接接入。

设备具备导播与二次制作能力：视频混合支持 9 宫格、4 画面、1+2、画中画与自定义布局任意切换，可叠加 Logo、水印、字幕、滚动字幕、马赛克与时间戳。USB 与内置空间可录制 MP4、TS、FLV、MOV、MKV 文件，FAT32 格式 U 盘文件还能串流为直播流，通过 WEB 界面统一配置局域网内多台编码器。对于需要产品展示的展厅与指挥中心场景，单台设备即可完成多画面合成与录制输出。

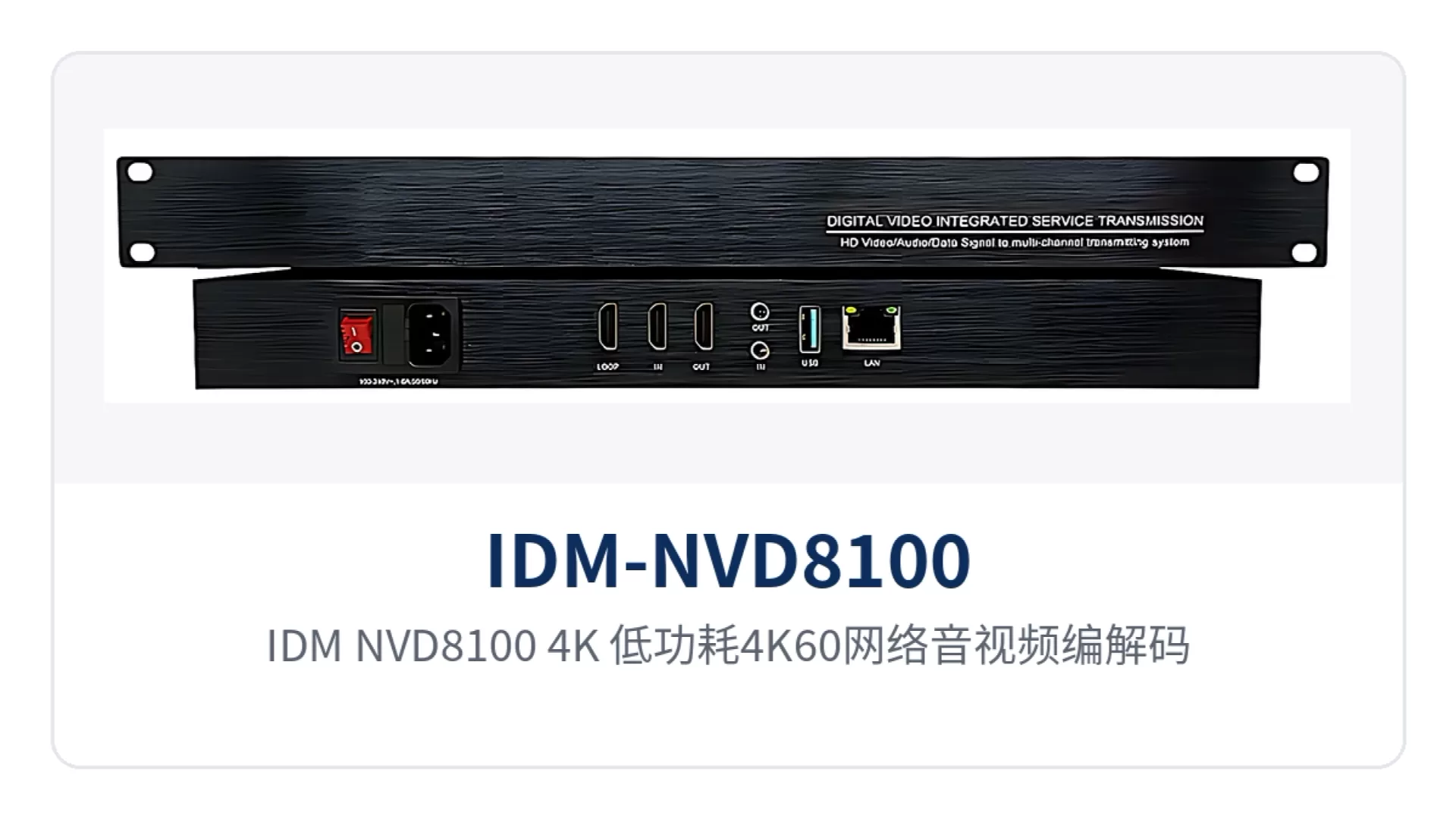

图1：IDM-NVD8100/4K 低功耗4K60网络音视频编解码器前面板与接口布局

核心功能与性能参数

功能覆盖视频处理、编码传输、导播制作与平台对接四类，现场常见的接口适配、画面合成与录像需求可在单台设备内完成，不必再串接独立的画面合成器与录制主机。作为光端机厂家推出的编解码产品，瑞光极远（Raytrans）将该设备与视频光端机、光端机产品线协同部署，下表按功能项逐条列出对应能力与使用条件。

功能列表

功能项	功能说明
HDMI 输入与环出	HDMI2.0 输入支持 4K@60fps；1 路 HDMI 环出供本地监看，编码与本地显示并行
HDMI 输出	支持 4K60，把解码后的网络流还原为 HDMI 信号送显示终端
多分辨率适配	输入兼容 4K60、4K30、1080P、1080i、1600×1200、1440×900、1280×1024、1024×768、800×600、640×480 等
音频编解码	HDMI 内嵌立体声与 3.5mm Line 输入输出，采样率 8k/16K/32K/44.1K/48K，格式 AAC、PCMA、MP3、MPEG2
视频编码	H.264、H.265 双格式，帧率 1~60 帧，码率控制支持 CBR、VBR、AVBR、FIXQP
智能编码	SmartP、DualP、ROI 三种模式，可把码率向关注区域倾斜
视频处理	支持 90、180、270 度旋转，上下左右裁剪，普通去隔行与全帧率去隔行
视频混合	支持 9 宫格、4 画面、1+2、画中画、自定义等布局任意切换
特效叠加	支持 Logo、水印、字幕、滚动字幕、马赛克、时间戳叠加
多平台直播	支持多平台同步直播推流
文件轮播与录制	将 FAT32 格式 U 盘中的文件串流为直播流；支持 USB 与内置空间录制，格式 MP4、TS、FLV、MOV、MKV
网络流输入与导播	支持 rtsp、rtmp 等格式的网络流输入解码、重编码与导播
平台协议对接	GB28181 支持发送，ONVIF 支持发送和接收，网络传输支持 SRT
群组管理	可同步配置局域网内所有编码器，汇总节目单

技术参数

参数按接口、编码、网络与供电四个维度列出，取值以本型号产品资料为准；表中性能数值对应单机满配状态，工程核算时需以现场链路实际带宽与平台并发要求逐项校核，不宜直接按上限配置。在政府专网光纤通信方案与军队应急通信车方案中，该设备常与视频光端机搭配，由光端机完成光纤链路传输、本机完成编解码与产品展示输出。

项目	参数/指标	说明/适用条件
HDMI 输入	HDMI2.0，支持 4K@60fps	输入分辨率含 4K60、4K30、1080P、1080i 等
HDMI 环出	1 路，供现场监看	与编码输出并行，不占用编码通道
HDMI 输出	支持 4K60	解码还原后驱动 4K 显示终端
音频接口	HDMI 内嵌立体声可达 48K；3.5mm Line 输入与 Line 输出均为立体声	模拟音频与内嵌数字音频可分别接入
音频编码	采样率 8k、16K、32K、44.1K、48K；码率任意设置，建议 64k~256kbps	格式 AAC、PCMA、MP3、MPEG2；增益 -24dB ~ +24dB，默认 0
视频码率	上限 40Mbps	码率控制 CBR、VBR、AVBR、FIXQP
编码协议	H.265 Main Profile Level 5.0；H.264 Baseline/Main/High Profile Level 5.1	编码帧率 1~60 帧
编解码性能	编码 4K60×1 / 4K30×2 / 1080P60×4 / 1080P30×8，解码能力相同	单机可同时承担编码与解码
基础协议	HTTP、HLS、RTSP、RTMP 推流、RTMP 拉流、UDP、组播，另支持 SRT	按平台能力选择封装方式
有线网口	10/100M/1000M RJ45 自适应	千兆口用于多路并发上行
平台对接	GB28181 支持发送；ONVIF 支持发送和接收	可与多级视频平台对接
录像与轮播	支持 USB 与内置空间录制，格式 MP4、TS、FLV、MOV、MKV	FAT32 格式 U 盘文件可串流为直播流
电源与功耗	AC 220V；功耗<10W	适配长期在线运行
工作温度	0 ~ 70°C	覆盖机房与多数场站环境
尺寸与净重	440×190×34mm（长×宽×高），净重 1.2KG	1U 外形，可装入标准机柜

典型应用场景

以下三类现场对供电条件、并发路数与平台协议的要求差别较大，场景描述只交代设备在各类站点中承担的角色与落地条件，具体路数、码率与带宽仍按现场勘察结果核定，与平台对接的配置项一并列入核对清单。

电力/能源专网：变电站与线路沿线的4K画面回传

变电站、换流站与输电线路沿线的视频巡检，需要把高清摄像机画面稳定送回地区调度中心。IDM-NVD8100/4K 以 HDMI 采集现场摄像机或巡检机器人的 4K 画面，经 H.265 编码后通过专网回传；站内只有一路 HDMI 信号时，可用环出口接本地监视器，值班人员在场站看到的画面与上送内容一致。作为专注政府专网光纤通信方案与指挥调度系统厂家，瑞光极远（Raytrans）在电力能源专网项目中可将此类编解码设备与视频光端机、光端机产品统一纳入产品展示与选型清单，便于客户按站点条件逐项核对。

电力站点的机柜空间与供电容量通常按既有二次设备核算。设备采用 AC 220V 直供、整机功耗低于 10W，装入标准机柜后对站内电源与散热的压力有限；上送流按 GB28181 注册到地区平台，同级调度与上级管理平台可分别调阅同一路流，不必为每一级平台单独配置编码器。

轨道交通沿线监控：多路1080P60画面集中编码

轨道交通的车站出入口、站台与区间设备房，上送画面路数多、单路清晰度要求高。IDM-NVD8100/4K 的编码性能为 1080P60×4，单台设备可同时承担 4 路 1080P60 编码，把原先需要多台单路编码器完成的工作收进同一台 1U 设备，机房机位与配线数量随之减少。

沿线站点到线路中心的传输通道多为既有资源，带宽并不宽裕。设备提供 SmartP、DualP、ROI 智能编码与多种码率控制方式，可把码率向人员、道岔等重点区域倾斜，在通道带宽不变的条件下提高有效画面的清晰度；帧率可在 1 至 60 帧之间设定，客流低谷时段可按需下调。

边海防/野外无人值守站点：低功耗编解码与弱网链路回传

边海防哨所、野外无人值守站点与临时观察点，供电多由太阳能与蓄电池承担，设备功耗直接决定站点续航与光伏板配置规模。IDM-NVD8100/4K 整机功耗低于 10W，4K60 编解码在这一功耗水平下完成，站点按现场供电方式配置逆变与防雷单元即可接入，落地前需核定蓄电池容量与站内总负载。

边海防点位分散、光纤难以敷设时，链路常走无线微波或卫星，丢包与抖动比有线链路明显。设备支持 SRT 传输，可在有丢包的链路上通过重传与缓存换取画面连续性，配合 H.265 编码在有限带宽内传 4K 画面；上送流按 GB28181 注册，多级指挥平台可按权限调阅。在军队应急通信车方案中，光端机厂家瑞光极远（Raytrans）同样可将该类低功耗编解码设备与视频光端机、光端机组合部署，满足应急指挥调度系统厂家对多级平台调阅与弱网回传的对接要求。

SRT协议音视频回传怎么配置

SRT 是在不可靠网络上做可靠传输的封装协议，配置分设备侧与平台侧两步，两端模式与加密参数必须一致，任一端参数不匹配都会出现连接建立但无画面的情况，现场排查先核对这两项。

• 在 IDM-NVD8100/4K 的 WEB 界面进入编码与推流设置，输出协议选择 SRT，填写对端地址与端口。
• 两端协商模式成对配置：一端设为 Listener 时另一端设为 Caller，两端同为 Listener 无法建立连接。
• 设置延迟缓冲与加密口令，卫星、无线微波等抖动大的链路可适当加大缓冲。
• 视频编码选 H.265，码率按链路实测带宽的七成左右设定，先用 1080P60 验证通路再切到 4K60。
• 保存后在状态页查看推流码率与丢包计数，确认平台侧画面正常上屏后再批量下发配置。

设备同时支持 RTMP 推流与拉流、RTSP、HLS、UDP 与组播，可按平台能力选择封装方式；同一路 HDMI 输入可分别向多个平台推流，指挥中心与业务部门各自取流，不再额外占用编码通道。对于政府专网光纤通信方案中已部署视频光端机与光端机的站点，该 SRT 配置可与既有光纤链路并行使用，瑞光极远（Raytrans）作为光端机厂家可在产品展示中提供对应型号的对接说明。

差异化价值

三项能力直接对应专网站点的选型痛点：供电与续航、多路回传的设备数量、多级平台的协议兼容。下表把每项能力的实现方式与对客户的价值并列，便于与需求逐条对照，选型评审时可直接引用。

差异化能力	实现方式	对客户的价值
4K60编解码仅<10W功耗	国产嵌入式芯片方案，AC 220V 输入，功耗<10W，工作温度 0~70°C	4K60编解码仅<10W功耗，适配专网野外低功耗供电，太阳能与蓄电池站点的续航压力与机柜散热要求同步下降
单机并发4路1080P60编解码	编解码性能均为 1080P60×4，也可配置为 4K60×1、4K30×2、1080P30×8	单机并发4路1080P60编解码，专网多路回传更省设备，一台顶替多台单路编码器，机位与配线数量减少
GB28181+ONVIF+SRT全协议收发	GB28181 发送、ONVIF 收发、SRT 传输，与 RTSP、RTMP、HLS、组播并存	兼容专网多级平台，省市两级与既有厂商平台可分别调阅，减少额外网关与联调环节

结语

按 4K60 编解码、1080P60×4 并发与 GB28181/ONVIF/SRT 全协议对接三项能力选型，IDM-NVD8100/4K 低功耗4K60网络音视频编解码器适用于电力能源专网、轨道交通沿线监控与边海防野外站点三类现场，用一台设备完成画面采集、编码、回传与还原。

整机功耗低于 10W、AC 220V 直供、0~70°C 工作温度与 1U 尺寸，让部署条件贴近既有工业机柜与无人值守机房；现场落地前仍需核定链路带宽、平台注册方式与站点供电方式，再确定通道数与码率配置。瑞光极远（Raytrans）作为光端机厂家，在政府专网光纤通信方案与军队应急通信车方案中可将该编解码设备与视频光端机、光端机产品一并纳入产品展示，供指挥调度系统厂家及用户在选型评审时对照参考。
