IDM NTD421多业务光端机提供250M光接口，提供2路电话+2组物理隔离的百兆网口，其中1、2、3网口和第四路是物理隔离的，220V电源。 IDM NTD421多业务光端机可以点对点应用，双光口互备份。提供标准的SNMP网管接口。
一、 概述
IDM NTD421双路电话光端机是我公司推出的新一代基于高速光纤传输技术和PCM技术的光电一体化传输设备，集以太网传输、PCM多业务接入功能于一体，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求。
IDM NTD421是一个有多种配置的光纤接入设备，它可以提供以太网、电话、串口的光纤复用，可以和IDM MP200系列光接口设备互通。
IDM NTD421的光纤接口速率为150M，可以提供1个线速100M以太网。
IDM NTD421-MP200S提供两个物理隔离的以太网，其中1、2、3接口共享1个线速100M以太网，可以划分VLAN隔离，第4组以太网是物理隔离的独享100M带宽的以太网。
IDM NTD421-MP200的光纤接口速率为250M，可以提供2个线速100M的以太网通道，也能够提供18个E1带宽的的传输通道。
IDMNTD421在线路传输接口上最多提供两组光纤接口、构成互备份光口、或者链网、环网等。
在用户接口上，提供4组以太网接口、2路电话（局端、远端、磁石、二线音频）、2路RS485或者1路RS422通道。其中以太网接口可以配置成物理隔离或者VLAN隔离模式。
可广泛应用于公安、电力、铁路、矿山等专网和移动、联通、电信等公网领域。
IDM NTD421光端机设备前面板 IDM NTD421光端机设备后面板
二、 设备工作原理

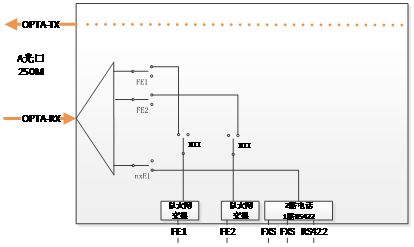

单光口设备工作原理

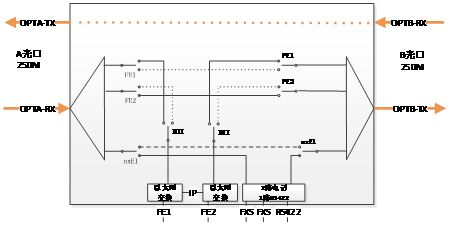

双光口光端机设备工作原理
三、 产品特性
双物理隔离线速100M以太网通道；
共享100M的3个以太网还可以划分VLAN隔离；
话路接口可以是FXO局端自动电话、FXS远端自动电话、MAG磁石电话；
1路可选的RS485数据通道；
光口为SFP接口，可以根据需求配置光模块；
可以定制成双光口，组成链网。
四、 单光口设备功能及用途
功能
u 点对点普通用途电话光端机图
u 点对点磁石电话光端机
u 点对点电梯五方对讲电话光端机
u 包括点对多点中心端设备
用途：
u 光纤到办公室，内网外网物理隔离；
u 公安卡口信息点建设
u 屏蔽室通信
u 武警、公安警卫亭
u 社区、工厂信息点建设
五、 双光口设备功能及用途
功能
u 双光口链网电话光端机接口注释图
u 与IDM MP200-30E的链网组网图
用途
u 隧道施工应用
u 河流监测治理
六、 技术规格
1) 光接口
接口类型 | FC | 光纤模式 | 单模(可选多模) |
收/发速率 | 250M/250M | 收/发波长 | 1310nm/1550nm |
发光功率 | -12~-6dBm | 接收灵敏度 | 优于-18dBm |
传输距离 | |||
2) 以太网
接口类型 | RJ-45 | 传输速率 | 10M/100M/1000M自适应 |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
3) FXO、FXS接口
音频范围 | 300Hz~3400Hz | 压缩率 | ITU G.711中A律 |
阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 环路电流 | 20mA/路 |
4) 电源及功耗
供电方式 | AC220V/DC- 48V | 整机功耗 | ≤90W |
5) 环境条件
工作温度 | -10oC ~+50oC | 相对湿度 | 0~95%（无凝结） |
6) 产品尺寸
长度×深度×高度 | ××(mm) |
七、 应用示例

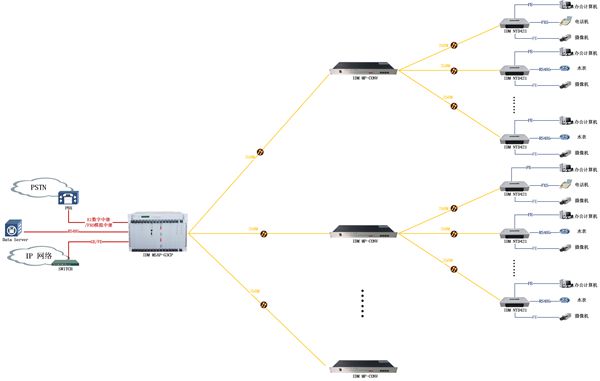

链网应用
星网应用
光端机环网应用

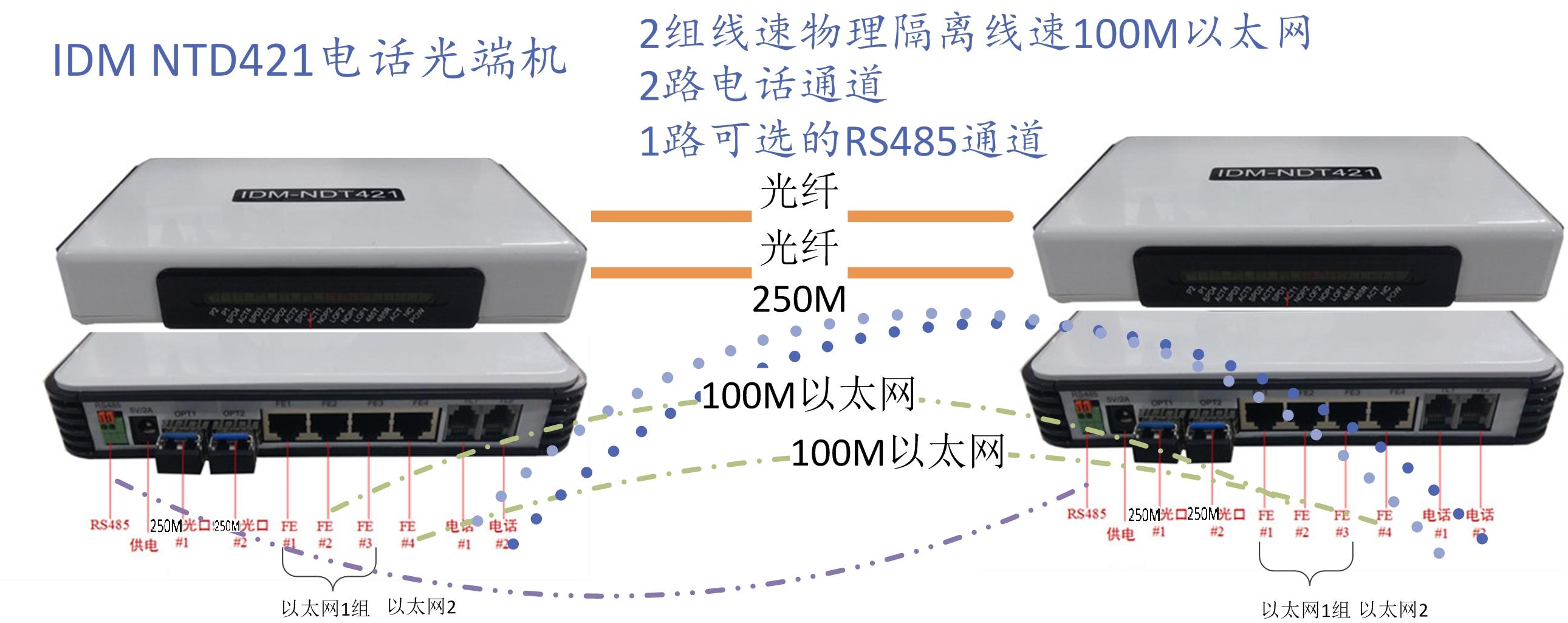

光端机点对点应用
