IDM NTD421 DT 电梯五方对讲电话光端机

IDM NTD421（DT）电梯五方对讲电话光端机是北京瑞光极远数码科技有限公司研制的电梯五方对讲光纤传输设备，作为专业光端机厂家，瑞光极远将该产品用于电梯五方对讲电话系统的光纤传输，把电梯机房的对讲语音与信令延伸到远端监控值班室。这款产品展示出清晰的组网定位：电梯五方通话覆盖值班室、电梯机房、轿厢内、轿顶、底坑五个位置，其中轿厢、轿顶、底坑经电梯随行电缆汇聚到机房电控箱，值班室一侧单独布线；当机房与值班室的距离超出双绞线可传输范围时，在两端各安装一台 IDM NTD421（DT）、中间改用光缆，即可把这段链路从铜缆升级为光纤，而对讲机原有的呼叫、应答与报警方式保持不变。作为双路电话光端机，它为电梯五方对讲光纤传输方案提供了稳定可靠的点对点链路。

核心参数速览：双路对讲语音通道 · 光纤替代铜缆 · 光链路电气隔离抗干扰 · 独立以太网通道 · 电梯供电专用电源取电 · 机房与值班室成对点对点

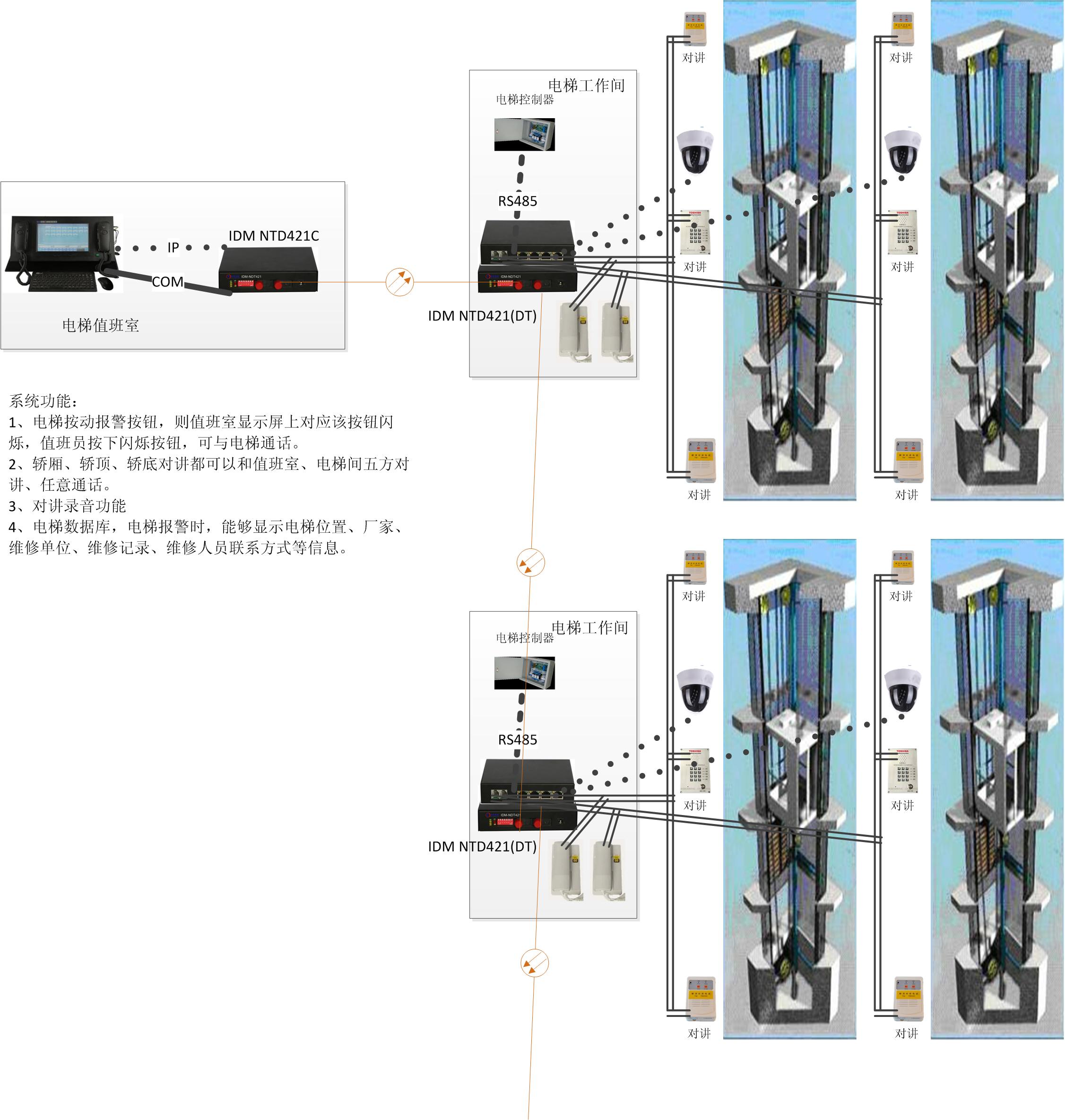

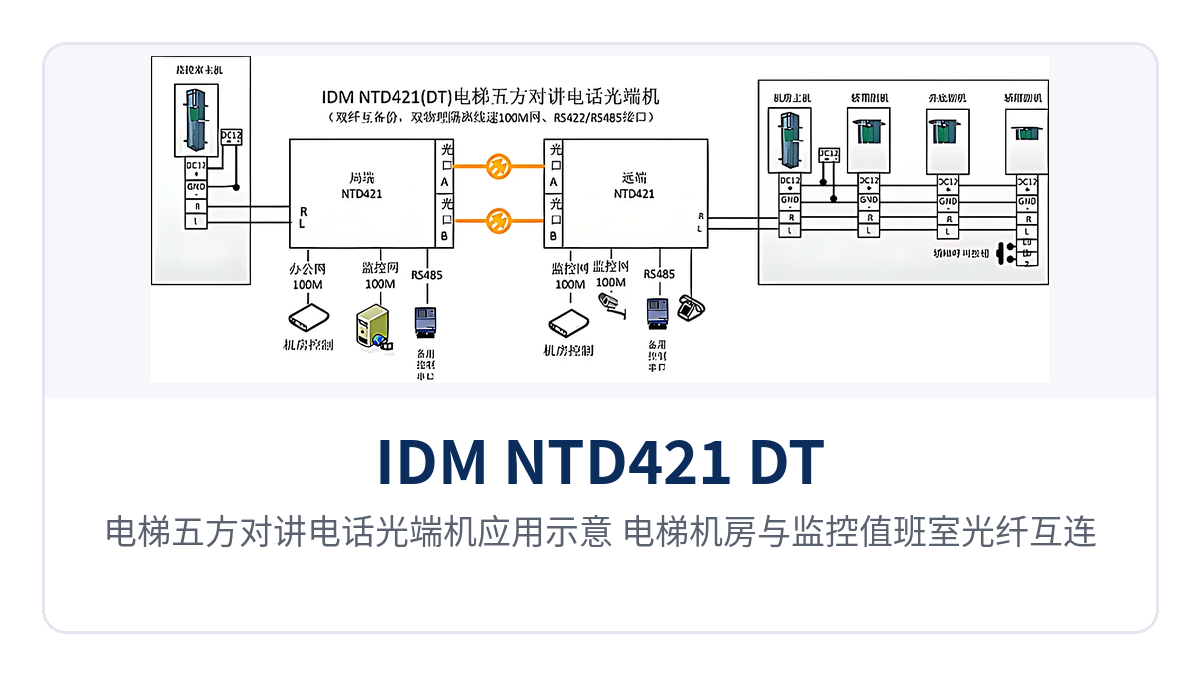

图1：电梯五方对讲电话光端机应用示意 电梯机房与监控值班室光纤互连组网

电梯五方对讲光端机是什么？五方通话如何在光纤上跑起来？

电梯五方对讲光端机是什么？它是把电梯五方通话系统在机房侧与值班室侧之间的双绞线链路替换为光纤链路的传输设备。电梯五方通话指值班室、电梯机房、电梯轿厢内、电梯轿顶、电梯底坑五个位置之间的对讲通话，前四个位置由电梯随行电缆接入机房电控箱与对讲主机，值班室单独布线并接入管理中心主机，常用四芯总线制布线（如 RVVP 4×0.75 型线缆）。当值班室与机房距离过远、双绞线损耗与干扰成为瓶颈时，需要在两端加装光端机、中间改走光纤。作为专业的光端机厂家，瑞光极远长期提供电梯五方对讲光纤传输设备与产品展示服务。

IDM NTD421（DT）电梯五方对讲电话光端机在电梯机房与监控值班室各安装一台，双路对讲语音与信令在光纤上透明传输。光纤链路隔断了铜缆两端的电压电流通路，IDM NTD421（DT）在电气接口检测电压电流变化，再经光纤在另一端还原，值班室主机据此识别各分机的呼叫、占线与挂机状态，实现值班室与机房、轿厢、轿顶、底坑各点之间的正常通话。

为什么电梯五方对讲不能直接用普通电话光端机？

电梯五方对讲电话与普通电话机的工作原理不同，普通电话光端机按电话机的馈电、振铃与话音传输设计，不能匹配电梯五方对讲机的专用信令，因此无法直接套用。IDM NTD421（DT）配置五方对讲专用接口卡，接口卡匹配五方对讲机的信令，从而在光纤两端实现局端与机房、轿厢、轿顶、井底五方通话。

现场对讲机的品牌与制式直接影响接口配置：三菱系统多采用音频信令，奥的斯类系统多采用音频与电平信令，两类接口互不相同；模拟制式与数字制式电梯对讲机的接口同样存在差异。项目选型时需提供电梯品牌、对讲机型号与制式，IDM NTD421（DT）的具体接口卡配置以厂商技术资料为准。

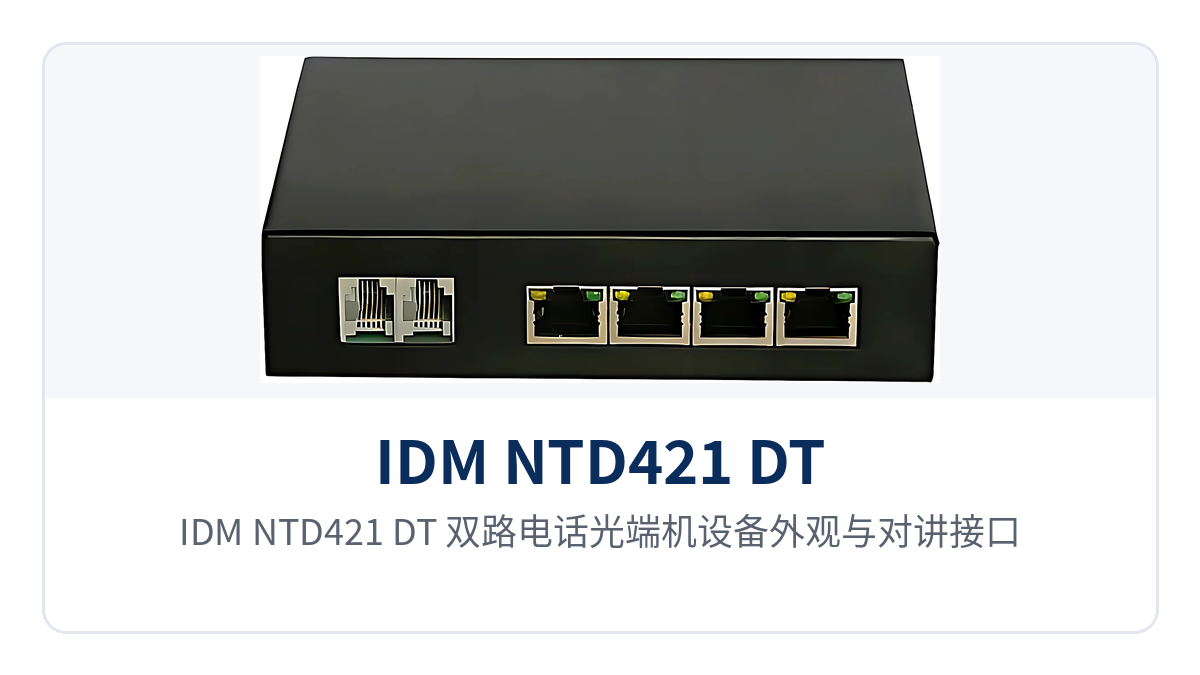

图2：IDM NTD421（DT）双路电话光端机设备外观与对讲接口

IDM NTD421（DT）核心功能

IDM NTD421（DT）围绕电梯五方对讲的光纤传输设计，功能配置如下表所示。

功能项	功能说明
五方对讲信令匹配	内置五方对讲专用接口卡，匹配电梯五方对讲机信令，在光纤两端还原呼叫、应答与状态信号
电压电流特性还原	检测双绞线侧的电压电流变化，经光纤传输后在另一端还原，保持对讲主机对各分机状态的正确识别
双路语音通道接入	双路电话光端机形态，一台设备接入双路电梯对讲语音通道，单台覆盖电梯五方对讲的多路语音
光纤长距离延伸	以光纤替代铜缆承载语音，链路不再受双绞线传输范围的限制，适应井道上下、跨楼栋与跨园区布放
抗干扰与电气隔离	光纤链路实现电气隔离，不受沿线电磁干扰影响，也不存在双绞线两端地电位差导致的通信异常
独立以太网通道	提供独立以太网通道，可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准
集中接入配合	可与电梯对讲集中器、分路器配合，把多部电梯的对讲信号经光纤汇聚到监控中心统一管理
电梯供电取电	采用专用电源连接电梯供电电源，机房侧就近取电，安装方便

五方对讲信令匹配与电压电流特性还原，是电梯五方对讲光端机区别于普通电话光端机的关键环节；IDM NTD421（DT）配合电梯对讲集中器、分路器使用时，可把多部电梯的对讲信号经光纤汇聚到监控中心集中值守。瑞光极远可提供完整的电梯五方对讲光纤传输方案与产品展示，方便项目方按现场条件选型。

IDM NTD421（DT）技术参数

IDM NTD421（DT）电梯五方对讲电话光端机的主要技术参数如下表，型号为双路型电梯对讲光纤传输设备，具体配置随项目确认。

项目	参数/指标	说明/适用条件
产品名称	IDM NTD421（DT）电梯五方对讲电话光端机	电梯五方对讲系统光纤传输专用设备，双路电话光端机形态
应用对象	电梯五方对讲电话系统	电梯机房与监控值班室之间成对使用
对讲通道	双路	匹配电梯五方对讲机信令，通道数量与接口制式以厂商技术资料为准
传输介质	光纤	替代双绞线延伸五方对讲语音与信令，光传输距离由光模块与线路条件决定，以厂商技术资料为准
以太网通道	独立以太网通道	可承载轿厢视频监控等以太网业务，带宽规格以厂商技术资料为准
供电方式	采用专用电源连接电梯供电电源	机房侧就近取电，电压范围以厂商技术资料为准
接口配置	对讲接口、光接口	对讲接口按现场电梯品牌与制式配置对应接口卡，向厂家确认
工作环境	电梯机房、监控值班室	温度、湿度等指标以厂商技术资料为准

本页性能指标以厂商技术资料为准；项目选型涉及通道数量、传输距离与接口制式时，建议由光端机厂家按现场条件出配置清单，瑞光极远可提供对应型号的产品展示与技术资料。

电梯五方对讲能传多远？什么情况下改用光纤？

电梯五方对讲能传多远，取决于传输介质与设备配置。基于双绞线的电梯五方对讲系统，传输距离一般限制在 1~2km 以内，且受小区电缆布线条件制约；当电梯机房与值班室的距离超出该范围，或原有双绞线线路老化、需要重新敷设时，改用光纤传输更合理。IDM NTD421（DT）的光传输距离由光模块与线路条件决定，具体指标以厂商技术资料为准。

除光纤之外，市场上还有 GSM 移动网与 FM 无线两类远程方式：GSM 方式受制于收费模式，长期运行的成本不易控制；FM 无线传输的频段容易受到干扰，带宽较低。IDM NTD421（DT）采用光纤固定链路，不依赖移动网络与无线频段，语音经光缆直达值班室，一次敷设可长期使用，适合电梯物联网、智慧社区与集中监管项目。瑞光极远作为光端机厂家，可为这类项目提供电梯五方对讲光纤传输方案与产品展示支持。

IDM NTD421（DT）电梯五方对讲电话光端机的差异化价值

IDM NTD421（DT）的价值集中在链路形态、通道配置与延伸能力三点上，如下表所示。

差异化点	对现场的价值
光纤替代铜缆	电梯井道与园区的长距离链路不再依赖双绞线，链路不受电磁干扰影响，也不存在两端地电位差带来的通信异常
双路电话光端机形态	一台设备接入双路对讲语音通道，单台即可覆盖电梯五方对讲的多路语音，减少设备数量与机柜占用
光纤链路适配长距离延伸	井道垂直布线、跨楼栋、跨园区的语音延伸都可由光缆承载，机房搬迁或监控室合并时链路随光缆迁移

这三点共同决定了 IDM NTD421（DT）适用于双绞线难以覆盖、又要求语音清晰稳定的电梯对讲现场；具体点位数量与链路走向，需按项目实际情况与光端机厂家确认，瑞光极远可提供相应的产品展示与电梯五方对讲光纤传输设备选型支持。

电梯五方对讲光端机怎么安装接线？

电梯五方对讲光端机怎么安装接线？IDM NTD421（DT）采用两端成对的点对点方式，接线分为机房侧接入、值班室侧接入与中间光缆三部分。机房侧：把机房五方对讲主机引出的音频与信令线接入 IDM NTD421（DT）的对讲接口，设备以专用电源连接电梯供电电源取电；轿厢、轿顶、底坑等点位已由随行电缆连接到机房，无需另行布线。值班室侧：把另一端设备放在监控值班室，对讲接口接值班主机，值班员即可呼通并监听各电梯点位。中间光缆沿弱电井或线槽敷设，两端成端后接入光口，链路即可开通。

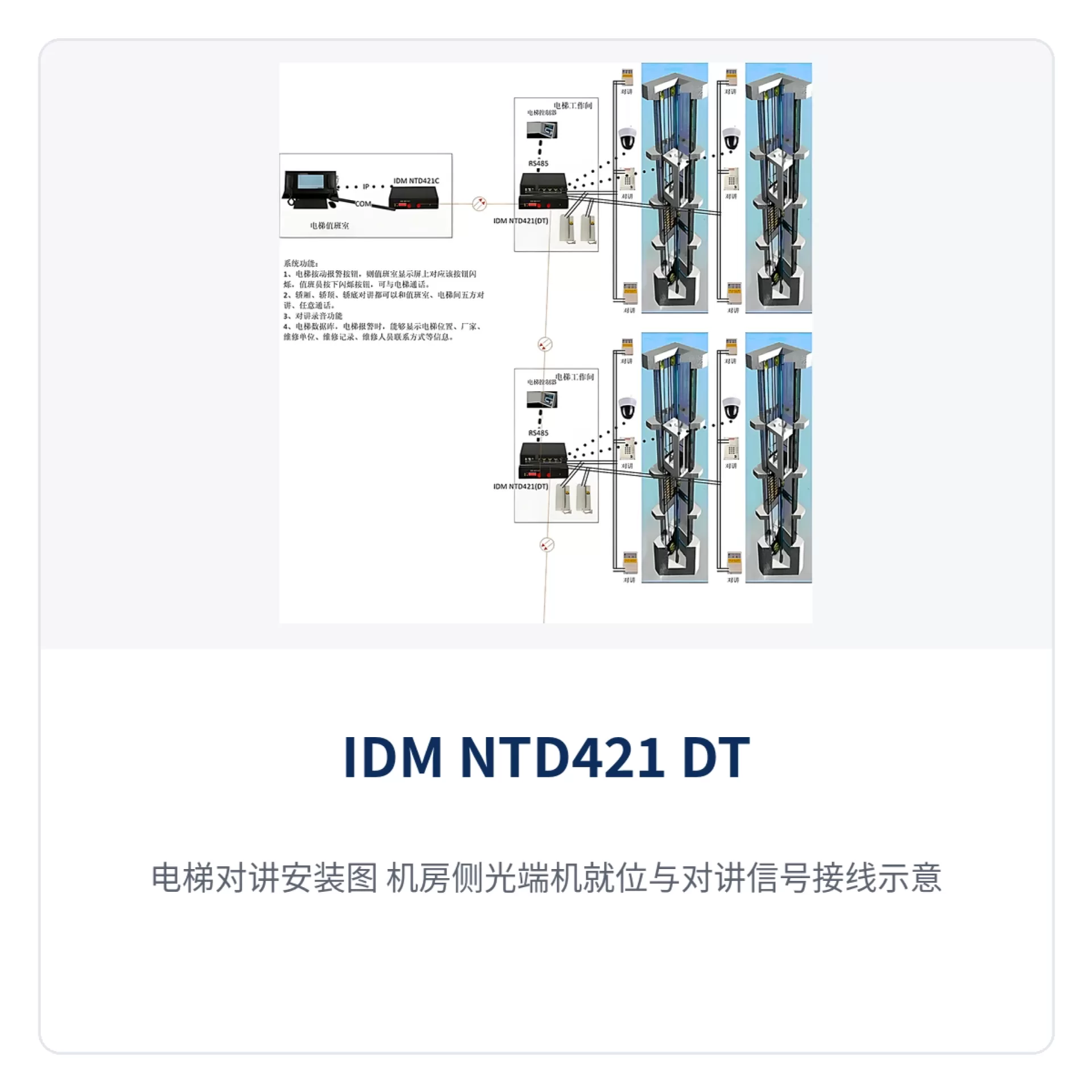

图3：电梯对讲安装图 机房侧光端机就位与对讲信号接线示意

多部电梯集中管理时，可在机房侧先把多路对讲信号经电梯对讲集中器、分路器汇接，再接入光端机或汇聚设备，把电梯群对讲统一延伸至监控中心。对讲机品牌不同、制式为模拟或数字不同时，接口与线序存在差异，施工前应与光端机厂家确认接口卡与接线定义，避免现场返工。

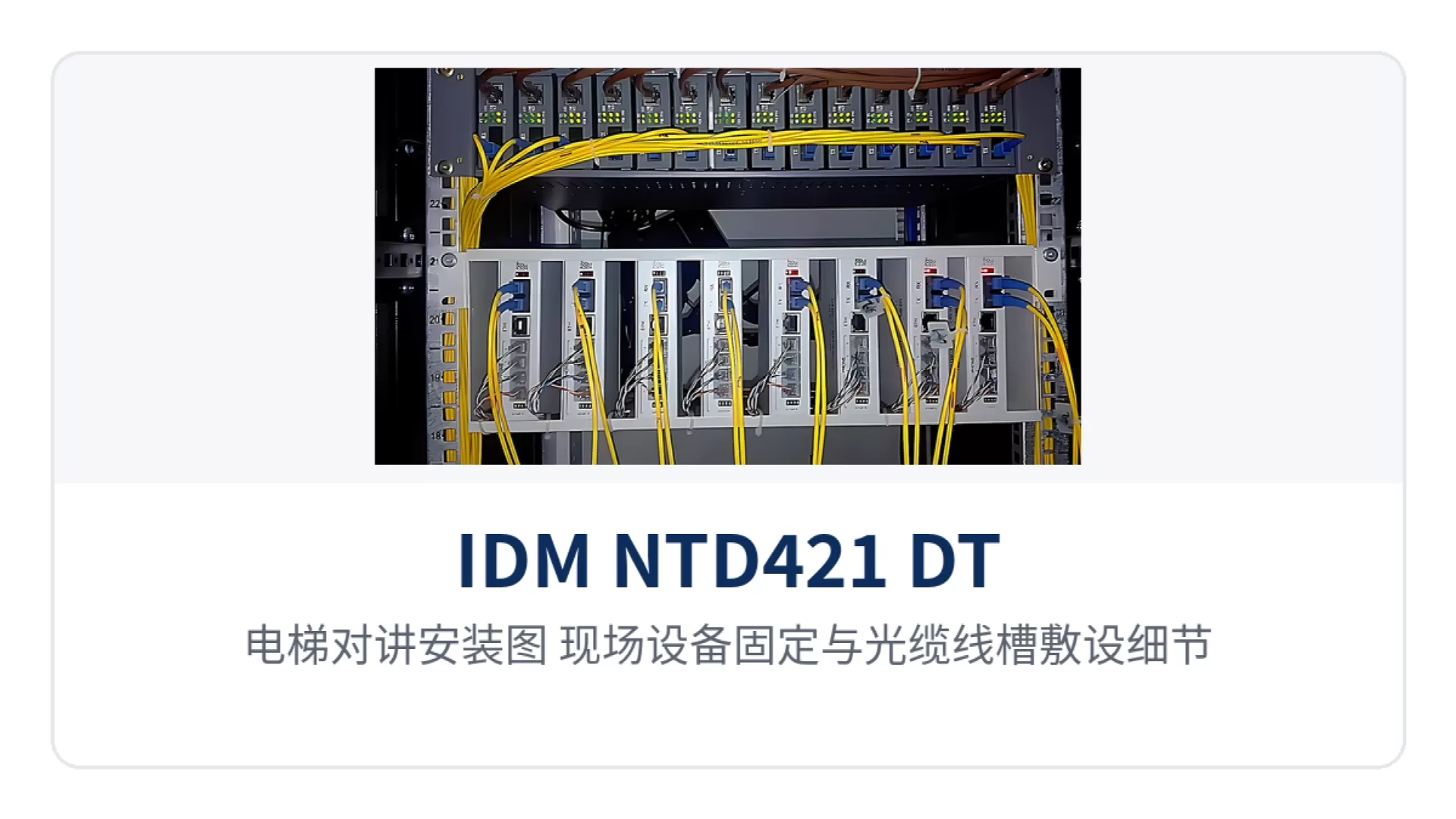

图4：电梯对讲安装图 现场设备固定与光缆线槽敷设细节

典型应用场景

智慧社区与电梯物联网集成商

住宅小区电梯机房多位于顶层或设备层，值班室常在底层大堂或园区门岗，两者距离往往超过双绞线直连范围。在机房与值班室之间敷设光缆、两端安装 IDM NTD421（DT）电梯五方对讲电话光端机后，轿厢被困人员按压报警按钮，值班员即可接通并持续安抚，同时通知维保与救援人员，缩短困人处置时间。电梯物联网项目还可利用设备提供的独立以太网通道承载轿厢监控等业务，把对讲与视频纳入同一光缆资源。

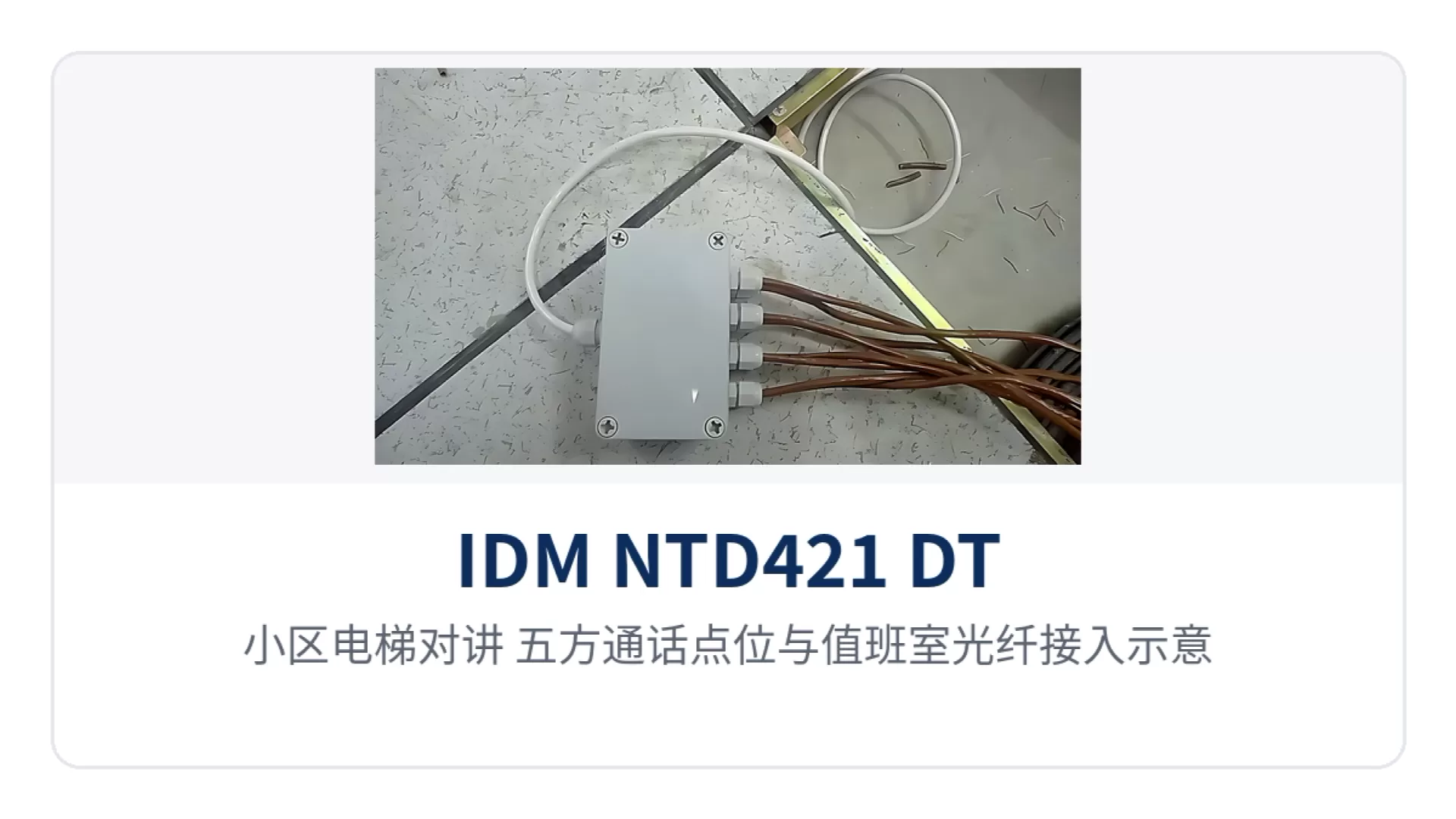

图5：小区电梯对讲 五方通话点位与值班室光纤接入示意

轨道交通、机场等公共设施弱电工程

轨道交通车站、机场航站楼的电梯数量多、机房与值班室分散，弱电工程要求链路稳定、维护界面清晰。IDM NTD421（DT）以双路电话光端机形态成对部署，一台设备承载双路对讲语音通道，多部电梯可分对配置并集中纳入值班室管理；光纤链路电气隔离，不受沿线动力电缆与牵引供电系统的电磁干扰影响，适合这类强电环境下的对讲语音传输。

工业园区与电厂无人值守专网
