宽窄带一体化综合业务复用设备是什么设备？

IDM MUX-3200是一款宽窄带一体化综合业务复用设备，由北京瑞光极远数码科技有限公司研制，用于把数据、话音、视频与以太网等宽带窄带业务合成一路高速数据流，再经DDN专线、微波、卫星等链路双向传输。设备采用19英寸3U模块化机箱，可插入15块业务插盘，机房机柜与通信车车载机架都能安装。作为一款成熟的PCM设备与综合业务接入设备，该产品在专网通信场景中承担着多业务汇聚与传输的核心角色。

干线侧可配V.35或E1接口，V.35单口速率可达10Mbps并支持双口互备份；业务侧按现场需要在同一机框内混插话路、音频、E1、以太网、视频、串口与LTE接入盘，宽带与窄带业务在设备内部各占独立通道。

核心参数速览：19英寸3U机箱 · 15块业务插盘 · 双V.35互备份 · 10Mbps干线速率 · 32路音频 · 8路E1 · 800ms消回声

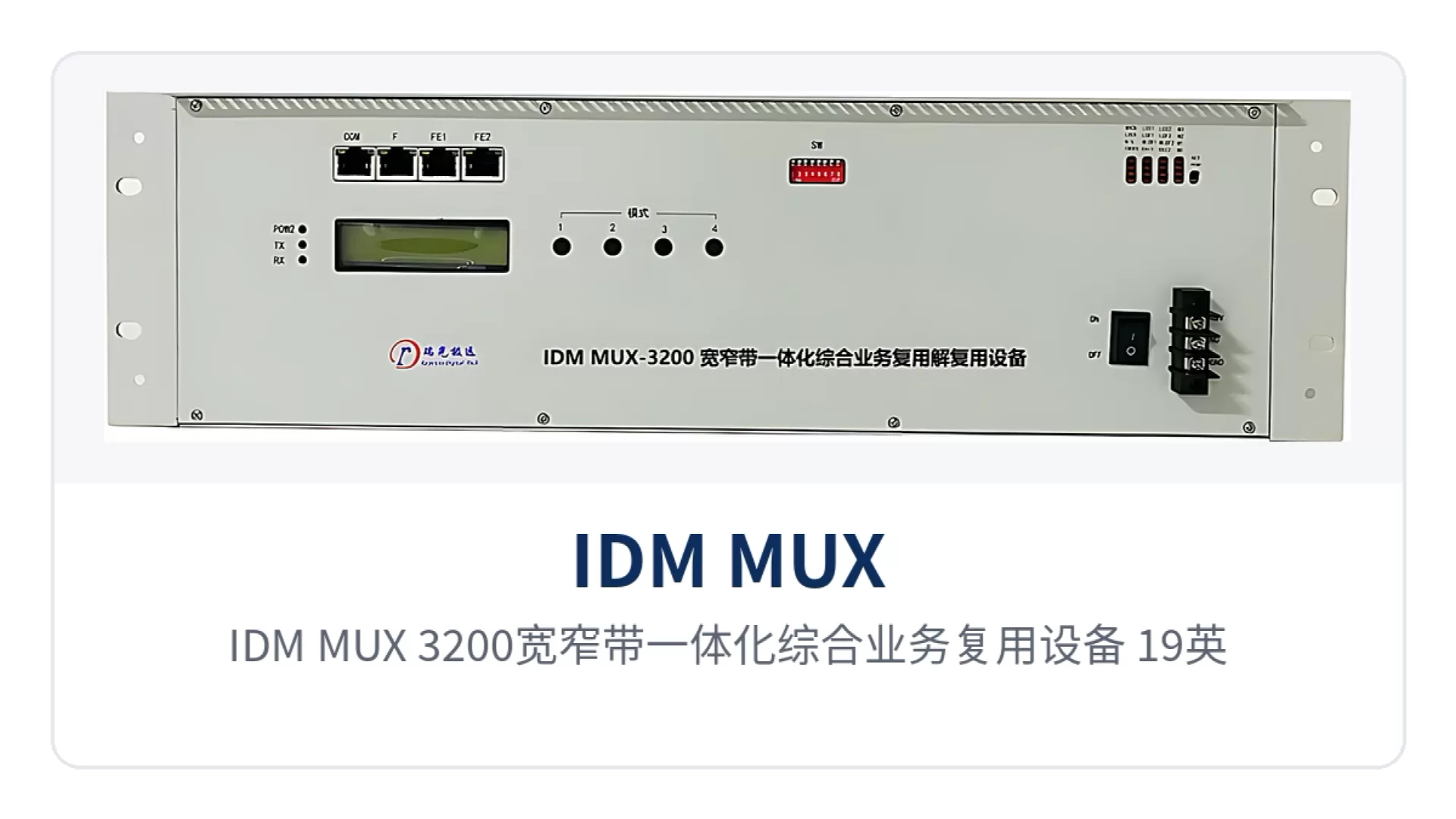

图1：IDM MUX-3200宽窄带一体化综合业务复用设备 19英寸3U机箱正面整机、液晶显示屏与状态指示灯特写

TDM复用为什么适合卫星与微波链路

TDM复用把每路业务按时隙装入固定帧结构，每路业务长期占用链路中一段确定的带宽，传输时延与帧内位置都固定。时延固定带来两个直接结果：话音不因排队而忽快忽慢，数据与信令的时序关系在整个链路上保持不变。这一特性使TDM复用设备在对时延抖动敏感的场景中具备适用性。

卫星链路单跳时延本身较大，微波与散射链路的带宽又相对紧张，排队型复用在这两类链路上容易放大抖动。TDM按时隙硬分配带宽，任何一路业务的突发流量都不会挤占其他业务的时隙，各路业务在物理层就是彼此隔离的通道，这也是涉密业务愿意采用这条技术路线的原因。

3U机框里15块插盘怎么分工

机框可插15块业务插盘，业务种类由插盘决定，话音盘、音频盘、E1盘、网桥盘、视频盘、串口盘与LTE盘按站点清单组合。业务增减时换盘或加盘即可，机箱、背板与既有的干线链路都保持不动，站点不必为新增一类业务再采购一台整机。

前面板设输入键盘与液晶显示器，现场可直接查看链路状态、修改配置，不必带电开箱。电源与接口做多级防雷保护，车载机架与野外机房这类供电、接地条件一般的场所也能使用。

双V.35干线互备份怎么做到链路故障不断业务

干线是整台设备的出口，IDM MUX-3200 提供2个V.35高速串行接口，一个主用一个备用，单口速率可达10Mbps。主用链路中断或误码超出可用范围时，业务由备用链路继续承载，站点侧不需要人工换线，也不必临时改配置。

双V.35互备份解决的是干线只走一条路径时的连续性。两条V.35若取自同一台微波设备或同一根光缆，故障点重合，备份效果会被共同故障点削弱；主备两条链路分属不同传输路径时，单条链路检修不影响在线业务。

速率配置按业务量选择：2.048Mbps以下以64Kbps为步进，2.048Mbps以上以256Kbps为步进，逐级加到10Mbps。不启用主备保护功能时，备用V.35接口可以当作业务接口使用，把一路宽带数据直接送入干线。

E1干线接口与系统时钟怎么配

干线也可以走E1接口，接口遵循G.703/G.704，速率2.048Mbps，接头为DB37并配DB37到微同轴头的转换器。E1干线适合接入既有的PDH、SDH光传输设备，把本端业务挂到已有传输网上，不必新敷光缆。

系统时钟支持DTE、DCE、本地时钟、外时钟与用户口时钟五种模式，组网时按链路两侧的时钟来源选定一种，避免两端都取本地时钟造成滑码。卫星与微波链路通常由链路设备提供时钟，设备侧配外时钟接入即可。

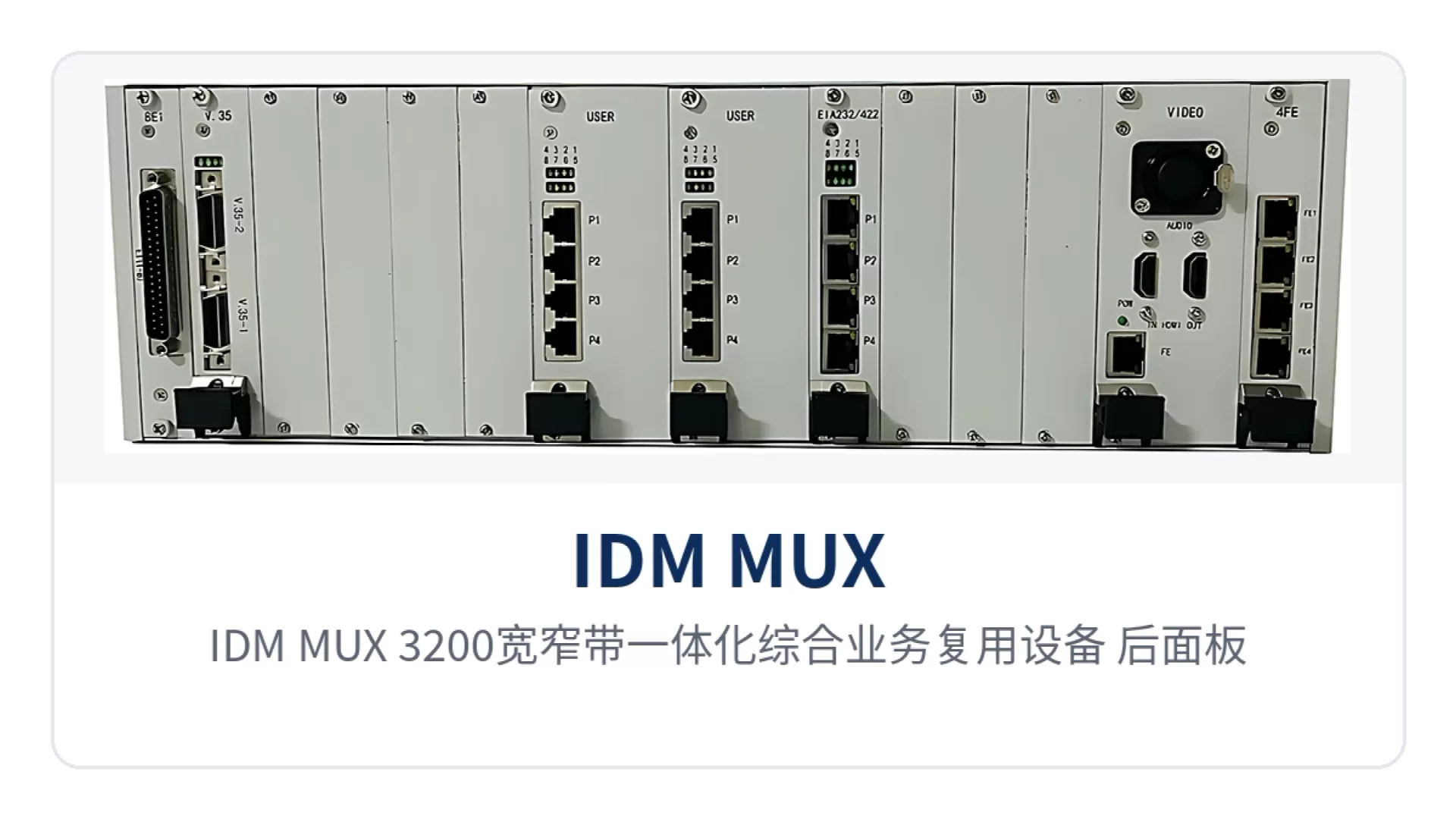

图2：IDM MUX-3200宽窄带一体化综合业务复用设备 后面板双V.35干线接口、E1接口与业务插盘接口布局

一台设备能接入哪些业务：功能与承载能力一览

IDM MUX-3200 的接入能力由插盘决定，宽带业务与窄带业务在同一机框内合路，各功能项及其作用见下表。选型时按站点业务清单逐行对照，插盘数量按机框槽位与业务路数确定。

功能项	功能说明
双V.35干线互备份	提供2个V.35高速串行干线接口，主用与备用各一路，单口速率可达10Mbps，主用链路异常时业务由备用链路承载
E1干线或透传	E1插盘提供8个G.703接口，可作E1干线传输，也可透传既有E1业务，接口遵循G.703/G.704
话音接入	话音插盘采用RJ45接头，单盘提供8路模拟电话FXO/FXS，编码为G.711中A律，音频范围300Hz~3400Hz
音频接入	语音通用插盘每盘提供4个音频模块接口，每个接口可插2路同类型模块，支持FXS、FXO、磁石、2100Hz载波磁石与E&M二四线
以太网桥接	网桥插盘提供4组10/100M以太网接口，组与组之间相互隔离，同组两口提供2层交换，支持端到端桥接
视频编解码	视频盘提供1路HDMI输入与1路HDMI输出，视频按H.264编解码后接入网口传输
串行数据	串口插盘提供4个串行接口，支持HDLC、透明同步数据与异步数据，速率可达115200bps
LTE网关接入	LTE网关接入盘支持2~4路4G LTE接入，采用SIP协议，可与多种基于SIP的软交换对接
勤务电话调度	每台设备提供2路勤务电话接口，支持勤务电话之间拨号与会商，并接受调度台的强拆、强插、转移等调度
音频调度服务	音频调度服务器盘默认支持50路IP用户注册，并发话音25路，提供自动话务员、语音会议与录音等功能
网络管理	提供SNMP网管接口，可纳入既有网管系统监视设备与链路状态
现场操作与防护	前面板提供输入键盘与液晶显示器，可查看状态并修改配置，电源与接口做多级防雷保护

核心参数

参数按干线接口、E1接口、用户接口、以太网与视频、供电环境五类列出，数值取自产品资料原文。工程核算时按表取数，电源制式、整机功耗与工作温度在产品资料中未给出，订货前向瑞光极远厂家确认。

项目	参数/指标	说明/适用条件
V.35干线接口标准	V.35，支持双口互备份	主用与备用各一路，备用口在关闭保护时可作业务接口
V.35接头类型	V26，配DB25转换电缆	与路由器、卫星调制器等V.35设备对接
V.35数据速率	可达10Mbps	2.048Mbps以下步进64Kbps，以上步进256Kbps
V.35接口数量	2个	主备互备份配置
E1接口标准	G.703 / G.704	可作E1干线，也可透传E1业务
E1接头类型	DB37，配DB37到微同轴头转换器	以微同轴方式引出
E1数据速率	2.048Mbps	单路E1标准速率
E1每盘数量	8个E1接口/模块	机框可装两块E1盘
串行接口标准	EIA-422 / EIA-232	同步数据与异步数据均可承载
串行接口数量与接头	4个，RJ45物理接口，配DB25转换电缆	现场提供4个DB25接口
串行接口速率	异步300bps115200bps，同步1200bps115200bps	速率按对端设备逐档配置
模拟话音接口	RJ45，FXS、FXO、E&M、MSG	编码G.711，压缩率ITU G.711中A律
话音音频指标	300Hz~3400Hz，阻抗平衡600Ω	每盘8路话音
以太网接口	RJ45，10/100Mbps，IEEE802.3	2组，每组2口，组间相互隔离
以太网带宽	每路N×64Kbps（N=1~128）	端到端桥接，带宽按业务量分配
HDMI视频编码	H.264、H.265，码率256K~4Mbps	输入支持4K30，编码支持4K30×3或1080P30×12
LTE接入	2~4路4G LTE，SIP v2.0（RFC3261）	支持FDD/TDD网络与NAT穿越
音频接入总量	32路	由媒体网关卡提供，接口种类含磁石、E&M、集群与短波等
勤务电话接口	每台2路	支持勤务电话之间拨号与会商
回声消除	G.168，可消800ms内延迟回声	硬件电路实现，适用卫星链路长时延场景
机箱结构	19英寸3U，可插15块业务插盘	机房机柜与车载机架安装
供电方式	此处资料库暂无相关信息	按站点交流或直流供电制式在订货时确认
整机功耗	此处资料库暂无相关信息	以随机技术资料为准
工作环境	此处资料库暂无相关信息	车载与野外机房条件在订货时确认

800ms消回声与勤务调度怎么用

卫星链路单跳时延可达数百毫秒，话音经卫星往返后回到本端，说话人会听到自己声音的延迟回声。IDM MUX-3200 在硬件上做回声消除，支持G.168协议，可消除800ms以内的传输延迟回声，车内不必再加装外部声学处理设备。

回声消除在PCM设备内部完成，话音进入设备即处理，对通话双方透明。800ms的消除窗口覆盖卫星单跳与部分双跳场景的往返时延，链路时延在下行方向出现波动时，回声抑制依然有效。

勤务通信调度系统随机提供，每台设备提供2路勤务电话接口，勤务电话之间可以拨号，也可以做语音会商。调度台接入后可对勤务电话一键直呼、广播、强拆、强插、转移、点名、轮询与对讲，值班席位与现场值守之间不必另建一套指挥调度系统。

业务侧提供数据、网络、视频与语音的点对点双向传输，支持双向放号：一端接入的话路与数据，对端可以还原成对应接口，两个方向的业务在同一条干线上对称传输。两端放号表按同一编号编排，业务改接时只调编号映射，干线与时隙分配不必重做。

典型应用场景

IDM MUX-3200 以点对点部署为主，两端各一台PCM设备，中间由V.35专线、E1通道、微波或卫星链路连接。三个行业的差异主要在插盘组合与干线选择，组网结构与开通方式一致。

公安消防卫星通信车：话音、视频与E1一次合路上星

卫星通信车的天线与调制解调器只提供一路宽带数据通道，车内却要同时跑指挥电话、现场视频回传、办公网络与远端E1专线。IDM MUX-3200 把这些业务混插在同一台3U机箱内，合为一路高速数据流后送入卫星调制器，车上不必为每类业务各配一台复用设备。

车内勤务电话与调度台接入后，现场指挥员可对各值守话机一键直呼或强插，语音会商在车内闭环完成。卫星链路的回声由G.168电路消除，指挥员不必迁就长时延改变通话习惯。

车载机架的振动、供电切换与接地条件，对设备结构与防雷提出要求。整机为19英寸3U机箱，孔位按19英寸标准机架设计，电源与接口做多级防雷保护。装车时按车载机架孔位固定，接口线缆走线槽绑扎，避免行车振动导致接头松脱。

军队野战机动通信：双V.35互备份护航干线

野战机动通信的干线常由微波接力、散射或卫星提供，链路可用率随地形与天气变化。IDM MUX-3200 用2个V.35接口做主备，单口速率可达10Mbps，主用链路掉线后业务由备用链路继续传输，指挥所与前方分队之间的电话与数据不因单条链路中断而同时失联。

野战场景的业务接口种类多，短波电台、集群车载台、磁石话机、E&M音频与串口数据都可能出现。音频接入总量为32路，接口种类覆盖磁石、E&M、集群接口与短波超短波，不同制式的音频业务在同一机框内接入，指挥所不必为每种电台单独准备转换设备。

整机可装入方舱或通信车的标准机架，前面板键盘与液晶显示器让值守人员在无笔记本电脑的条件下也能查看链路状态、切换配置。设备与保密通信设备对接时，各业务在物理隔离通道内传输，配线可按密级分框敷设。

电力与应急专网：E1干线接入既有传输网

电力与应急专网的站点之间多已敷设PDH或SDH光传输设备，可用资源是一条或数条E1通道。IDM MUX-3200 的E1插盘提供8个G.703接口，可把本端业务装入E1，接入既有传输网送到调度中心，不必新敷光缆。

变电站与应急指挥中心的业务以调度电话、远动数据与视频监控为主，话音盘、串口盘与网桥盘按站点清单配置。以太网接口组与组之间物理隔离，监控网与办公网分走不同接口，两类业务互不可见。

抢修与应急现场常在数小时内完成开通，设备按标准机架安装，接线按接口丝印逐路对应，两端设备的插盘与放号表一致即可开通业务。干线以E1接入时，时钟由传输设备提供，设备侧配置外时钟。

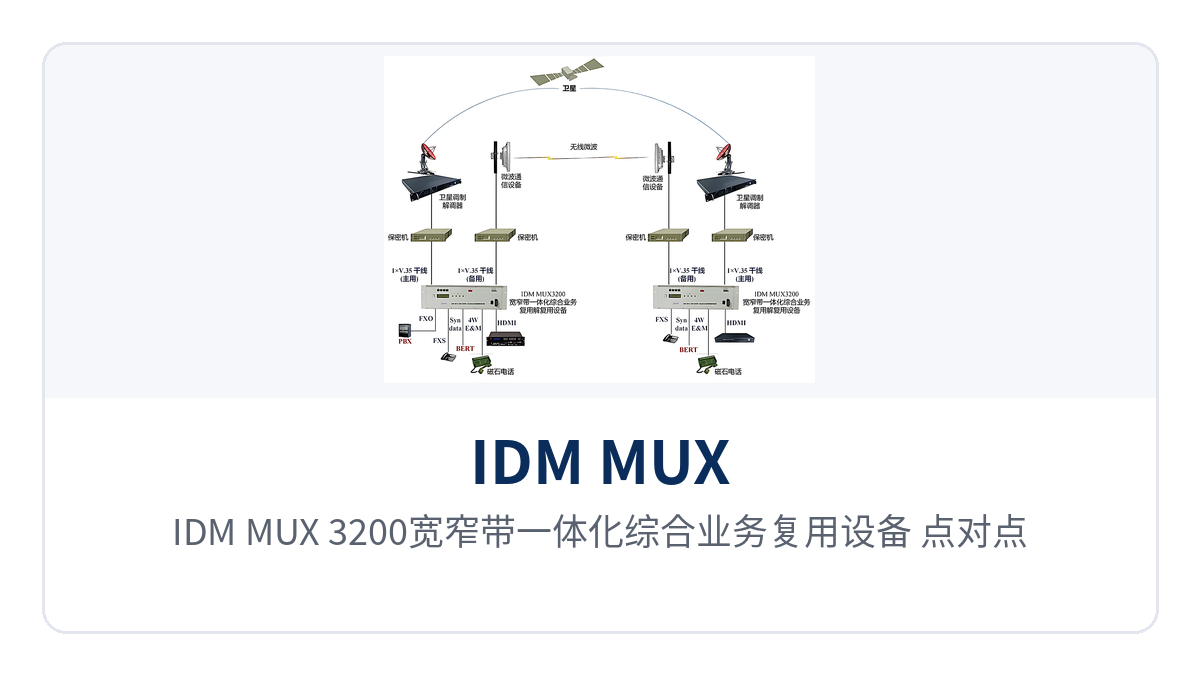

图3：IDM MUX-3200宽窄带一体化综合业务复用设备 点对点组网拓扑示意，两端经卫星或微波链路互连并接入话音视频E1业务

结语

IDM MUX-3200 是瑞光极远推出的一款面向通信车与专网站点的宽窄带一体化综合业务复用设备，以19英寸3U机箱容纳15块业务插盘，把32路音频、8路E1、话音、以太网、视频与串口业务合为一路高速数据流。双V.35互备份让干线速率达到10Mbps的同时具备链路冗余，G.168硬件回声消除可消800ms以内的卫星链路延迟回声，为军队应急通信车方案提供可靠的PCM设备支撑。

选型时按站点业务清单核对插盘种类与数量，按链路条件确定走V.35还是E1干线，再把主备两条链路分到不同传输路径，宽窄带业务就能在同一条链路上稳定承载。开通前用放号表把两端接口逐路对应，投运后按网管告警核对链路与业务状态；政府专网光纤通信方案与指挥调度系统厂家在部署综合业务接入设备时，也可参照该流程完成开通与验收。
