IDM MSTP-YZ155宽窄带一体化光端机

IDM MSTP-YZ155双STM-1宽窄带一体化光端机是北京瑞光极远数码科技有限公司（Raytrans）针对军队需求研制的新一代基于 SDH/MSTP 与 PCM 技术的SDH设备，用于在同一对光纤上同时承载宽带（以太网）与窄带（E1、语音、低速数据）业务。作为专业的SDH设备厂家与光端机厂家，瑞光极远将该设备定位于应急通信与专网传输场景。设备提供两个 STM-1 光接口，可按实际需求插装多种业务插卡，把站点侧的 E1 电路、以太网、电话与数据业务统一收拢到一张光传输网，为野战与专网通信提供可靠的通信保护，也构成军队应急通信车方案中的核心传输节点。

IDM MSTP-YZ155 面向军队野战通信、电力与轨道交通专网、无人值守野外站点三类场景，可承担应急通信中的宽带与窄带业务统一承载。整机采用工业级元器件与全面的电磁兼容、接口保护设计，业务接插件统一采用航空插头，防水、密封性好、抗震性好，适合在野外各种温湿度环境、电磁环境和机动条件下长期工作。设备内置SDH设备与光传输设备能力，可对接政府专网光纤通信方案，满足专网对光传输设备稳定性与安全性的要求。

核心参数速览：双STM-1光口（155M/155M）· 40km传输 · 16路E1任意上下 · 4路隔离以太网 · 30路64K语音数据业务 · 整机功耗≤50W

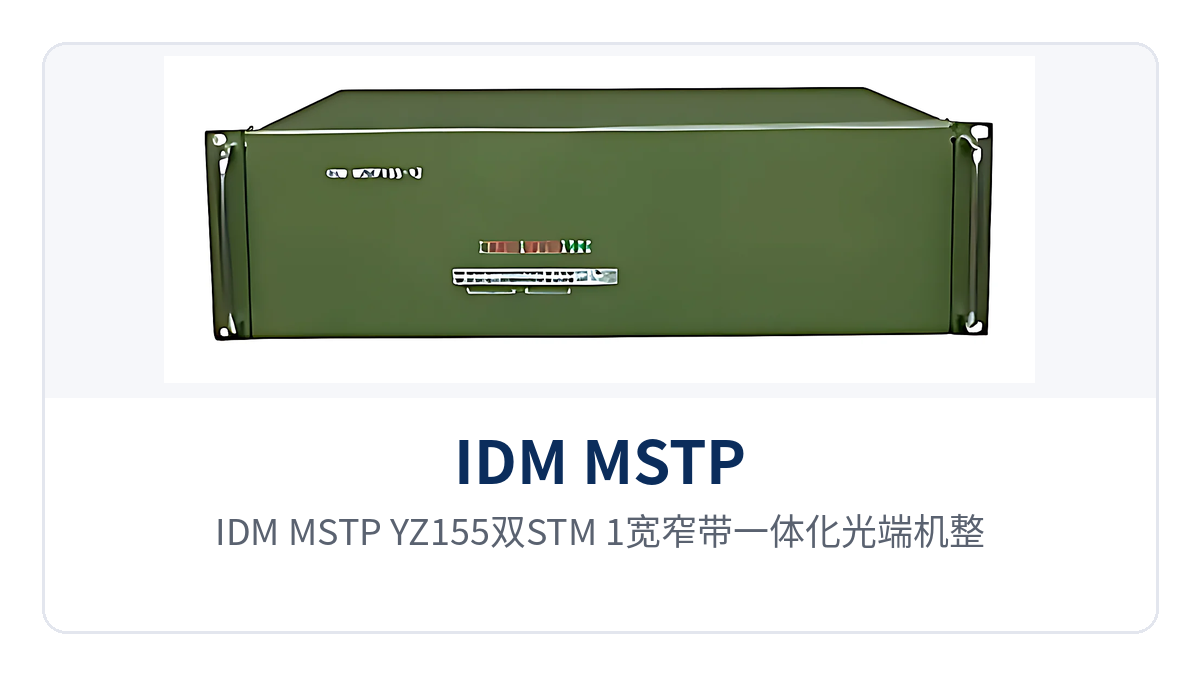

图1：IDM MSTP-YZ155双STM-1宽窄带一体化光端机整机外观与前面板光口、状态指示灯

双STM-1宽窄带一体化光端机是什么设备？

双STM-1宽窄带一体化光端机是把 SDH/MSTP 光传输与 PCM 多业务接入集中在同一台设备内、并配置两个 STM-1 光接口的复合型传输设备。宽带侧承载以太网业务，窄带侧承载 E1 电路、电话与低速数据业务，两类业务共用同一对光纤，站点不必为宽带与窄带各布一套设备与线路。在应急通信场景中，这种一体化设计能显著缩短现场开通时间，一台设备即可同时满足宽带数据与窄带语音的接入需求。

IDM MSTP-YZ155 采用插卡式结构设计，按项目需要插装对应接口卡即可开通相应业务，符合 ITU-T G.813 标准的定时要求，并具备完善的网管功能，可在线实时监控运行状态与告警。与只配置一个光口的普通光端机相比，两个 STM-1 光口为链形网、环形网等多种组网形态提供了硬件基础，也为军队应急通信车方案中的快速组网与灵活调度提供了可靠的传输平台。

双STM-1光口40km传输：野外链路为什么更耐远

40km传输能力来自光接口的收发光指标与冗余设计。IDM MSTP-YZ155 的两个 STM-1 光接口收/发速率为 155M/155M，发光功率 -15～-8dBm，接收灵敏度优于-32dBm，标准单模配置下的传输距离为 40Km，线路更长时可换装远距离光模块实现更远距离的光纤传输。

接收灵敏度优于-32dBm 意味着在相同线路损耗下接收端留有更大的功率余量。野外光缆接续点较多，老化、砂尘与施工扰动带来的附加损耗难以完全避免，功率余量越大，链路在长距离、温差大、接头多的条件下越不容易出现误码与瞬断，这是野外链路更耐远更可靠的基础，也是应急通信现场对光传输设备的核心要求之一。

两个 STM-1 光口支持点对点、链形、环形三种组网方式，可与集中型 MSTP 联合组网，形成相切环、分支环等复杂网络。环形组网时，环上某一段光缆中断，业务可从另一方向绕行至可用路径，保障站间话音、数据与监控业务连续。这种自愈保护能力在军队应急通信车方案中尤为重要，可在复杂战场环境下确保通信链路不中断。

16路E1任意上下与4路隔离以太网如何调度站点业务

16路E1任意上下电路光端机的核心价值在于站点业务的灵活上下。IDM MSTP-YZ155 支持 16 路 E1 支路在环网任一点任意上下电路，任意一路 E1 都能按业务需要就近接入或引出，不必为每个站点单独布设回传线路；E1 码速率 2048Kbps，码型 HDB3，符合 ITU-T G.703，阻抗 75Ω/120Ω 可选，帧结构 PCM30/31，采用随路信令。

宽带侧可提供 4 路物理隔离以太网，每路业务通道相互独立、互不可见，并能以 N×E1带宽捆绑任意分配的方式，把多个 E1 通道的带宽合并给同一路以太网业务使用。这样的组合让同一台设备既能承载小带宽监控与办公数据，也能为临时需要更高带宽的业务扩容，以太网接口类型 RJ-45，符合 IEEE802.3，工作方式为全/半双工自适应，传输速率 N×2.048Mbps（N≤50）。在政府专网光纤通信方案中，这种物理隔离机制可有效保障不同业务系统的信息安全。

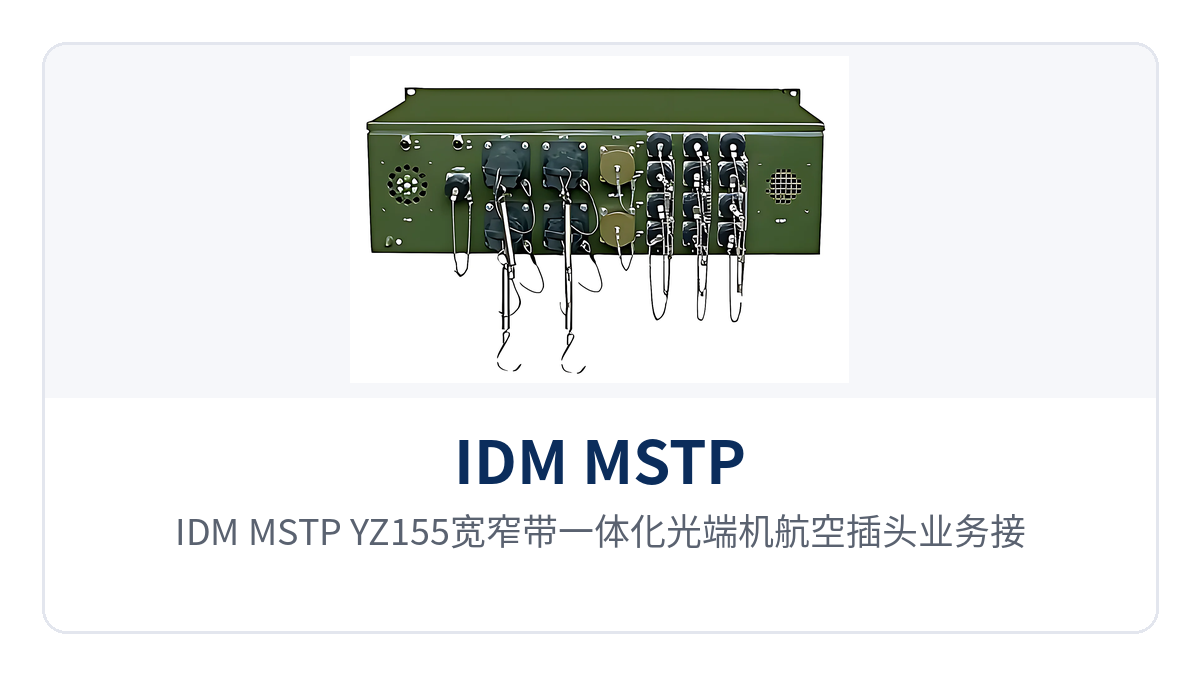

图2：IDM MSTP-YZ155宽窄带一体化光端机航空插头业务接口与插卡式业务板特写

窄带语音与低速数据能接入哪些接口

窄带业务覆盖 30 路 64K 及 N×64K 语音数据业务，综合业务种类齐全，多达 20 多种。语音侧可提供 FXO、FXS 接口，音频范围 300Hz～3400Hz，压缩率 ITU G.711 中 A 律，阻抗为三元复式阻抗 200Ω+560Ω//0.1μF，环路电流 25mA/路；EM2/4 线接口阻抗平衡 600Ω，回波损耗不低于 18dB。

低速数据侧可提供 V.24 与 V.35 接口。V.24 接口异步速率≤9600bps、同步 64Kbps，电气特点符合 CCITT V.28 协议；V.35 接口传输速率 n×64Kbps（n=0～31），电气特点符合 ITU-T V.35 建议，终端接口符合 ISO2593 规定。插卡式结构让各类接口按需组合，后续扩容只需加装或更换业务插卡，不必更换整机。对于应急通信中的现场指挥调度，丰富的窄带接口可快速对接各类语音终端与低速数据设备。

IDM MSTP-YZ155 的核心功能有哪些

IDM MSTP-YZ155 围绕光传输、宽带与窄带业务接入、可靠组网三条线索组织功能，主要功能见下表。

功能项	功能说明
双STM-1光口传输	提供两个 STM-1（155M/155M）光接口，支持点对点、链形、环形组网，可与集中型 MSTP 联合组网
16路E1任意上下	支持 16 路 E1 支路在环网任一点任意上下电路，方便站点 2M 业务的灵活归并与下发
4路物理隔离以太网	提供 4 路相互独立的以太网通道，可实现 N×E1 带宽捆绑任意分配（N≤50）
宽带窄带一体化承载	同一台设备同时承载以太网宽带业务与 E1、语音、低速数据窄带业务，共用一对光纤
30路64K语音数据业务	支持 30 路 64K 及 N×64K 语音数据业务，综合业务种类多达 20 多种
插卡式灵活配置	通过接口卡提供多种语音和数据业务，配置灵活，升级扩容只需加装或更换业务插卡
完善的网管功能	支持在线实时监控运行状态与告警，便于远端站点状态监视与故障定位
野外环境适应性	采用航空插头接插件，防水、密封性好、抗震性好，适合野外温湿度、电磁环境和机动条件

IDM MSTP-YZ155 技术参数

光接口、E1、以太网、语音数据接口及供电环境的主要技术参数见下表，可据此核对选型指标。

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制 SC 等）	标准单模配置，可选多模
收/发速率	155M/155M（STM-1）	双光口，支持链形、环形组网
收/发波长	1310nm/1550nm	按光模块配置
发光功率	-15～-8dBm	单模标准配置
接收灵敏度	优于-32dBm	为长距离、多接头链路保留功率余量
传输距离	40Km	可选装远距离光模块实现更远距离的光纤传输
E1码速率/码型	2048Kbps / HDB3	符合 ITU-T G.703
E1阻抗/帧结构	75Ω/120Ω，PCM30/31	采用随路信令
以太网接口	RJ-45，N×2.048Mbps（N≤50）	支持 IEEE802.3，全/半双工自适应
FXO/FXS接口	300Hz～3400Hz，ITU G.711 中 A 律	环路电流 25mA/路
EM2/4线接口	平衡 600Ω	回波损耗不低于 18dB
V.24接口	异步≤9600bps；同步 64Kbps	符合 CCITT V.28 协议
V.35接口	RJ-45，n×64Kbps（n=0～31）	符合 ITU-T V.35 建议，终端接口符合 ISO2593 规定
供电方式	AC220V / DC-48V	交流、直流供电可选
整机功耗	≤50W	低功耗设计
工作温度	-30℃～+50℃	储存温度 -45℃～+70℃，工业级 -50℃～+85℃
相对湿度	0～95%（无凝结）	适应野外高湿环境
机箱尺寸	440mm×340mm×88mm	附加挂耳和把手时 483mm×360mm×88mm

作为专业的光端机厂家，瑞光极远（Raytrans）在 SDH设备与光传输设备的研发制造方面积累了丰富经验，其 SDH设备厂家身份在行业内具有良好口碑。IDM MSTP-YZ155 正是面向军队应急通信车方案、政府专网光纤通信方案以及各类应急通信场景打造的产品展示，集 SDH设备、光传输设备、光端机于一体，为用户提供从产品展示到方案落地的完整支撑。

军队野战与专网中的典型应用场景

军队野战通信：机动条件下的宽带窄带业务同纤回传

野战条件下的应急通信设备随部队机动转场，需要经受振动冲击、雨淋、砂尘与宽温变化。IDM MSTP-YZ155 采用航空插头密封防水抗震的业务接插设计，核心电路采用工业级元器件，工业级-50℃～+85℃的宽温设计覆盖严寒与高温野外环境，适配机动恶劣环境，是军队应急通信车方案中的可靠传输平台。在野战指挥所、通信车与前方站点之间布设双光口链形或环形链路，任一段光缆受损时话音与数据业务可倒换至环的另一方向，为指挥通信提供连续保障。

电力与轨道交通专网：沿线站点 E1 与以太网业务一纤汇聚

电力与轨道交通专网沿线站点分散、站间距大、环境差异明显。IDM MSTP-YZ155 以双 STM-1 光口构建线路保护，把 2M（E1）调度业务、以太网生产业务与站间电话统一承载；16 路 E1 任意上下让各站点按需上下电路，4 路物理隔离以太网可把行车控制、视频监控等不同安全等级的业务分区分传，降低相互干扰。设备安装于沿线机柜，工业级宽温与防震特性适应户外箱变与偏远场站的部署条件，契合政府专网光纤通信方案对沿线多站点业务汇聚的需求。

无人值守野外站点：远程网管与低功耗运行

无人值守野外站点通常没有常驻值守人员，供电与巡检条件有限。IDM MSTP-YZ155 整机功耗≤50W，工作温度 -30℃～+50℃，支持 AC220V 与 DC-48V 两种供电方式，可接入野外机柜的既有电源；设备具备完善的网管功能，可在线实时监控运行状态与告警，运维人员在中心站即可掌握远端站点情况，减少现场巡检次数。

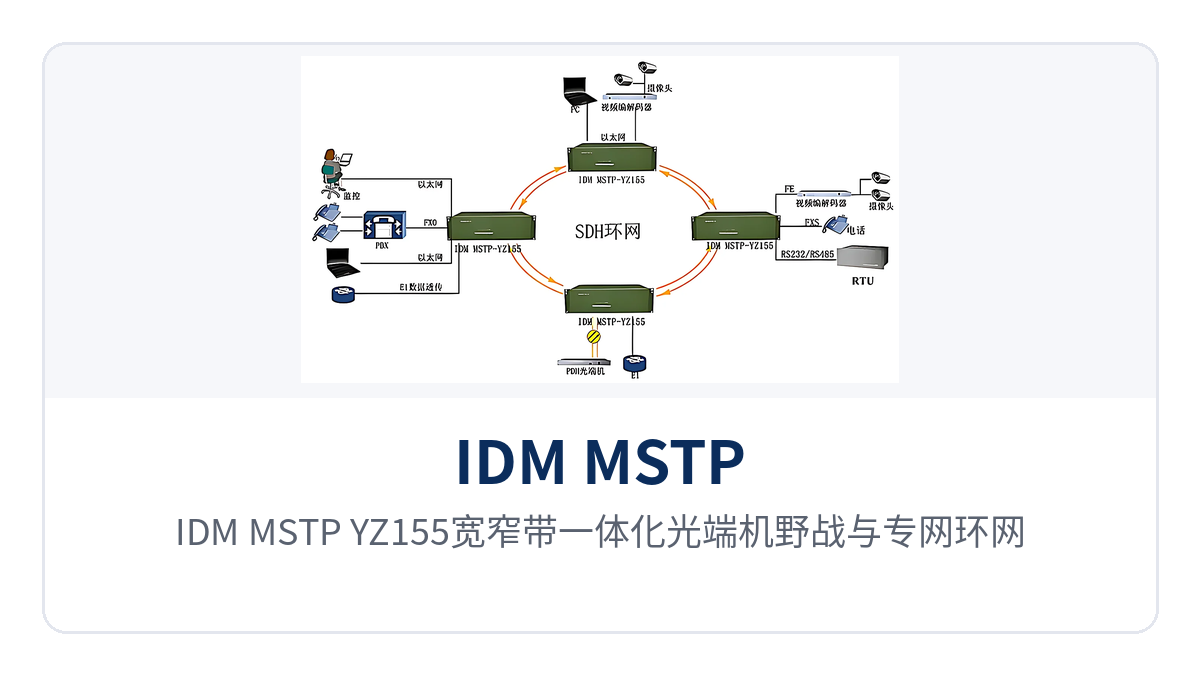

图3：IDM MSTP-YZ155宽窄带一体化光端机野战与专网环网组网应用示意图
