IDM MSG OVER IP网关采用大规模专用集成电路设计，本设备实现1路磁石电话通过以太网传输。设备传输方式可选择1路以太网电接口或1路以太网光接口方式，当设备为以太网电接口或光接口的时候最大带宽为100M。设备支持WEB网管配置功能，可以通过WEB页面修改网关服务器注册、IP地址配置、电话呼叫方式等等。
一、 概述
IDM MSG OVER IP网关采用大规模专用集成电路设计，本设备实现1路磁石电话通过以太网传输。设备传输方式可选择1路以太网电接口或1路以太网光接口方式，当设备为以太网电接口或光接口的时候最大带宽为100M。设备支持WEB网管配置功能，可以通过WEB页面修改网关服务器注册、IP地址配置、电话呼叫方式等等。
IDM MSG OVER IP设备图片
二、 系统特点
Ø 采用大规模专用集成电路设计；
Ø 最多提供5路以太网电口（1WAN + 4 LAN）或1路以太网光口+4路以太网电口；
Ø 最多提供2路磁石电话RJ11接口；
Ø 设备支持SIP V1 (RFC2543)， V2(RFC3261)标准协议；
Ø 设备支持通话音量调节，通过网管配置；
Ø 设备支持电话薄功能最大支持20个联系人信息；
Ø 设备支持被叫转接功能、热线功能、免打扰功能；
Ø 系统供电模式为AC220V或者DC-48V，双电源可选；
Ø 网管可通过连接设备WAN口配置管理局端和远端设备的，SIP注册设定和电话注册状态查询等；
Ø 设备结构采用机架型设计。
三、 技术指标
3.1 磁石接口规范
Ø 耦合方式：使用变压器耦合方式，抗干扰能力强。
Ø 阻抗:输入输出阻抗600Ω。
3.2 以太网接口规范
Ø 标准： IEEE 802.3 10/100BASE-TX；
Ø 传输速率： 10/100Mbit/s/自适应 默认状态：自适应；
Ø 工作方式： 全双工/半双工 默认状态：全双工；
Ø 速率设置方式： 网管设置；
Ø 接口类型： RJ45接头，CAT3/5非屏蔽双绞线(MDI/MDI-X自适应)；
Ø 支持以太网口的自动协商配置、速率配置、双/半工配置；
Ø 以太网帧长： 标准64～1516字节，最长可支持1516字节；
Ø 以太网性能标准：RFC2544性能；
Ø 丢包率： <0.01%；时延：≤100μs。
3.3 环境要求
Ø 工作温度：0℃～40℃(长期工作)；-5℃～45℃（短期工作）
Ø 注：短期工作条件指设备连续工作不超过24小时并且每年累计不超过15天。
Ø 运输和储存温度：0℃～70℃；
Ø 相对湿度：95%（无凝结）。
3.4 供电方式
Ø 电源模式：AC220V或者DC-48V，双电源互备份；
Ø 功耗：MSG OVER≤5W；
四、 设备应用示意图

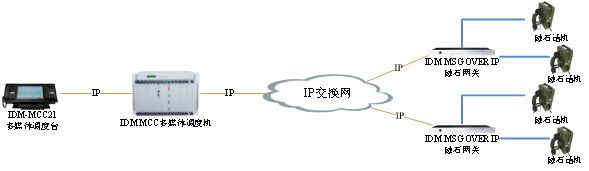

典型应用图一

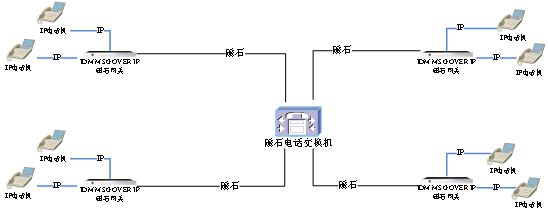

典型应用图二
