IDM MSG磁石网关

IDM MSG OVER IP 双电源磁石网关是北京瑞光极远数码科技有限公司（Raytrans）研制的一台IP接入网关，由磁石电话接口、以太网电口或光口与SIP协议栈组成，用于把1路磁石电话接入以太网或光纤IP专网传输，是政府专网光纤通信方案与电力变电站磁石电话接入方案中的关键接入设备。

核心参数速览：1~2路磁石电话RJ11接口 · 1WAN+4LAN或1光4电 · 10/100M自适应 · SIP V1/V2标准协议 · 双电源互备份AC220V/DC-48V · 整机功耗≤5W · 时延≤100μs

磁石电话在电力变电站、铁路沿线与政府专网里仍在大量使用，这类话机靠手摇发电机送出铃流，停电时仍能通话，话路本身却只有模拟音频，无法直接并入IP化的调度网络。把磁石话路转成IP语音流，是磁石话路转SIP改造方案中绕不开的一步；改造的着力点不在话机，而在站点上行侧那一台把模拟话路翻译成SIP呼叫的网关。作为专业的指挥调度系统厂家，瑞光极远（Raytrans）的这款IP接入网关可与融合调度网关、SIP电话机协同组网，广泛应用于军队应急通信车方案等场景，产品展示中亦可见其完整形态。

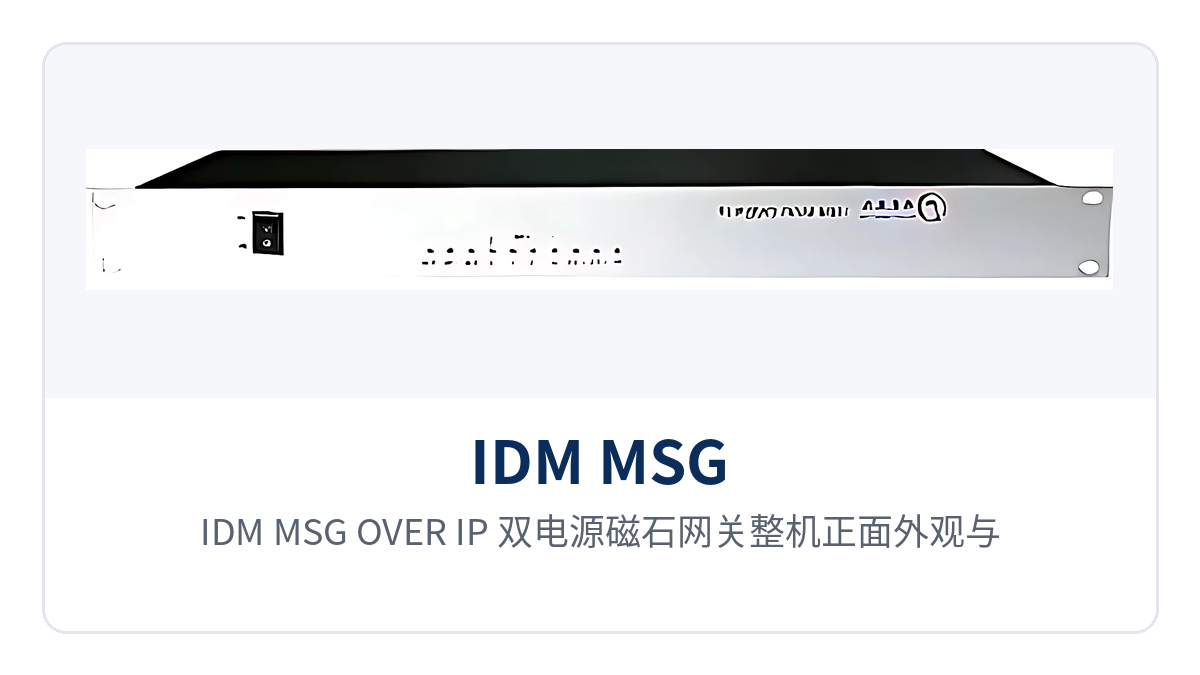

图1：IDM MSG OVER IP 双电源磁石网关整机正面外观与前面板电源、以太网链路指示灯布局

双电源磁石网关是什么设备，磁石话路怎么转成SIP呼叫

磁石接口采用变压器耦合方式，输入输出阻抗为600Ω，话音与摘挂机、铃流等线路状态在同一对线上传递。变压器耦合把话机侧与设备内部电路隔开，共模干扰不易串入话路，变电站、轨旁机房这类电磁环境较差的站点更依赖这种隔离方式。作为一款面向专网场景的IP接入网关，该设备在磁石话路与IP网络之间完成信令与媒体的双向转换。

网络侧，设备把线路状态翻译成标准SIP信令，把语音打包成IP媒体流。上行链路可采用1路以太网电接口或1路以太网光接口，两种形态的带宽均为100M。SIP协议支持V1（RFC2543）与V2（RFC3261）两个版本，可与标准SIP软交换或调度服务器对接，也可作为融合调度网关的远端接入单元使用。

整机结构采用机架型设计，可装入站点通信机柜。磁石话机侧提供RJ11接口，以太网侧在电口形态下可提供5个电口（1个WAN加4个LAN），在光口形态下为1个光口加4个电口，站内监控、办公终端可就近接入LAN口，不必另加一台交换机。对于需要接入SIP电话机的站点，LAN口亦可直接为话机供电组网。

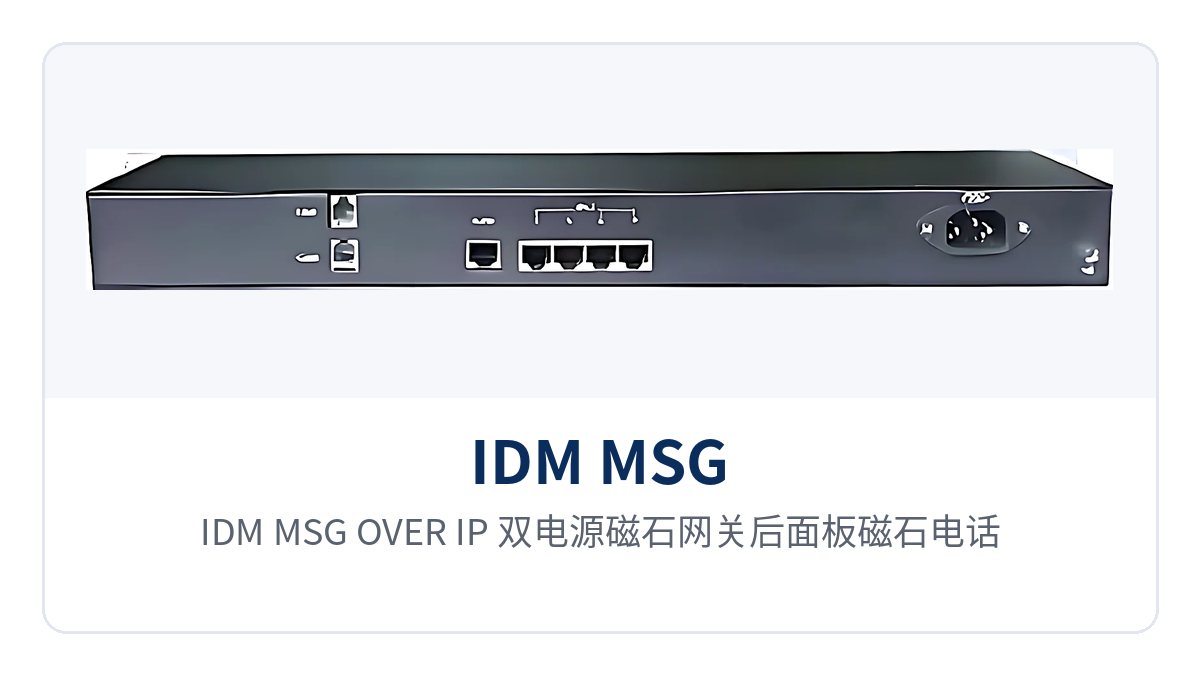

图2：IDM MSG OVER IP 双电源磁石网关后面板磁石电话RJ11接口与1WAN+4LAN以太网口布局

功能与配置能力：SIP注册、电话簿与热线转接怎么用

设备的功能集中在话路接入、呼叫业务、远程管理与现场适配四组，各项功能与作用逐条列于下表。现场核对业务清单时按行确认即可，具体配置项在WEB网管页面完成，参数项以厂家技术资料为准。瑞光极远（Raytrans）在该系列产品上提供的网管界面即按此四组功能组织菜单。

功能项	功能说明
SIP V1/V2 标准协议	支持SIP V1（RFC2543）与V2（RFC3261），可与标准SIP软交换、调度服务器互联，磁石话路以SIP终端身份注册入网
1WAN+4LAN 或 1光4电	电口形态提供5个以太网电口（1个WAN加4个LAN），光口形态提供1个光口加4个以太网电口，速率10/100M自适应
2路磁石电话RJ11接口	提供2路磁石电话RJ11接口，按1路或2路磁石话路配置使用，直接对接既有磁石话机与磁石交换设备
磁石变压器耦合	磁石接口采用变压器耦合方式，输入输出阻抗600Ω，话机侧与内部电路电气隔离，抑制共模干扰
通话音量调节	通话音量在网管页面按话路调节，适应不同话机的送受话灵敏度与线路衰减条件
电话簿（20个联系人）	电话簿可保存20个联系人信息，常用调度号码在本地直接呼出，不必每次逐位拨号
被叫转接、热线、免打扰	支持被叫转接、热线与免打扰功能，热线摘机即呼预设号码，免打扰屏蔽非调度呼入
WEB网管与注册状态查询	通过WAN口登录WEB页面，配置IP地址、SIP服务器注册与呼叫方式，并查询局端与远端设备的SIP注册状态

核心参数：磁石接口、以太网接口与供电环境

参数按磁石接口、以太网接口、供电与环境条件分组列出，数值取自产品资料，现场设计与验收可直接引用。核对顺序是先定话路数与上行形态，再核供电制式与机柜环境，最后按实测核算链路时延与丢包。

项目	参数/指标	说明/适用条件
磁石电话接口	2路RJ11，按1路或2路配置使用	对接磁石话机与磁石交换设备，话路经以太网承载
磁石接口耦合方式	变压器耦合	话机侧与内部电路电气隔离
磁石接口阻抗	输入输出阻抗600Ω	与常见磁石话机、磁石中继接口匹配
以太网接口配置	5个电口（1WAN+4LAN）或1个光口+4个电口	按站点上行资源选电口形态或光口形态
以太网标准	IEEE 802.3 10/100BASE-TX	与站内交换机、终端直连
传输速率	10/100Mbit/s自适应，默认自适应	速率通过网管设置
工作方式	全双工/半双工，默认全双工	支持自动协商、速率与双工配置
接口类型	RJ45，CAT3/5非屏蔽双绞线，MDI/MDI-X自适应	网线直连即可，无需交叉线
以太网帧长	标准64～1516字节，单帧上限1516字节	按业务报文长度核对
以太网性能标准	RFC2544性能	验收按RFC2544口径测试
丢包率与时延	丢包率<0.01%，时延≤100μs	厂内测试口径，现场以实测为准
SIP协议版本	SIP V1（RFC2543）、V2（RFC3261）	按软交换侧支持的版本配置
供电方式	AC220V或DC-48V，双电源互备份	两路电源同时接入，按站内电源条件选用
整机功耗	≤5W	满配运行时的整机取电
工作温度	0℃～40℃长期工作，-5℃～45℃短期工作	短期指连续不超过24小时且每年累计不超过15天
运输与储存温度	0℃～70℃	仓储与运输环节
相对湿度	95%（无凝结）	无凝露环境使用
结构形式	机架型设计	装入站点通信机柜，面板指示灯判读状态

差异化能力落在供电、磁石接口与以太网配置三处，三项与对应能力、客户价值如下表。表中的能力口径取自产品资料，具体接线与配置以现场条件和商务确认为准。三项能力都不涉及更换话机与配线，改造后的差异集中在站内取电方式与上行接口形态上。

差异化点	对应能力	对客户的价值
双电源互备份	AC220V与DC-48V两路电源同时接入，一路失电由另一路支撑，整机功耗≤5W	无人值守站点不必为网关加装逆变器或双电源切换装置，直流屏与交流市电都能直接取电，蓄电池放电压力小
磁石变压器耦合	磁石接口变压器耦合，输入输出阻抗600Ω	变电站、轨旁机房共模干扰强，话路经变压器隔离后串扰与杂音更少，通话清晰度稳定
1光4电与时延≤100μs	电口形态1WAN+4LAN，光口形态1光口+4电口，10/100M自适应，丢包率<0.01%、时延≤100μs	一条光纤把话路送到远端机房，站内监控与办公终端就近接LAN口，调度通话的时延与丢包在专网可接受范围内

磁石网关怎么接入IP专网：接线、配置与开通步骤

磁石电话接入IP专网的操作顺序是接线、配地址、注册、调业务、复核五步，全部在站点侧完成，既有磁石话机与配线不需要更换。开通前把话机号码、服务器地址、上行形态与站内电源条件核对清楚，现场返工基本可以避免。

1. 接话机：磁石话机经RJ11接入设备的磁石接口，按1路或2路配置，接线前确认话机为磁石制式，铃流由话机手摇发电机送出。
2. 选上行：站点有可用光纤时选光口形态，一条光纤接到机房侧；只有网线资源时选电口形态，WAN口上联专网，4个LAN口接站内终端。
3. 配地址：通过WAN口登录WEB网管，设置管理IP与网关地址；局端与远端设备的SIP注册参数在同一页面配置。
4. 注册：填入SIP服务器地址与话机号码，按软交换侧支持的版本选择SIP V1或V2，保存后查看注册状态是否在线。
5. 调业务：按现场条件调节通话音量，录入电话簿联系人，按需开启热线、免打扰与被叫转接。
6. 复核：用磁石话机试呼局端与远端号码，检查断续、回声与单通，记录丢包与时延的测试结果并留档。

供电与安装两项在同一次施工中完成，顺序上先固定机箱再接线。供电按站内条件选择AC220V或DC-48V，两路同时接入即构成双电源互备份，接线端子与极性以随机技术资料为准。机架型机箱装入通信机柜后，前面板指示灯用于判读电源与以太网链路状态，值班人员站在机柜前即可看到告警，不必开盖检查。

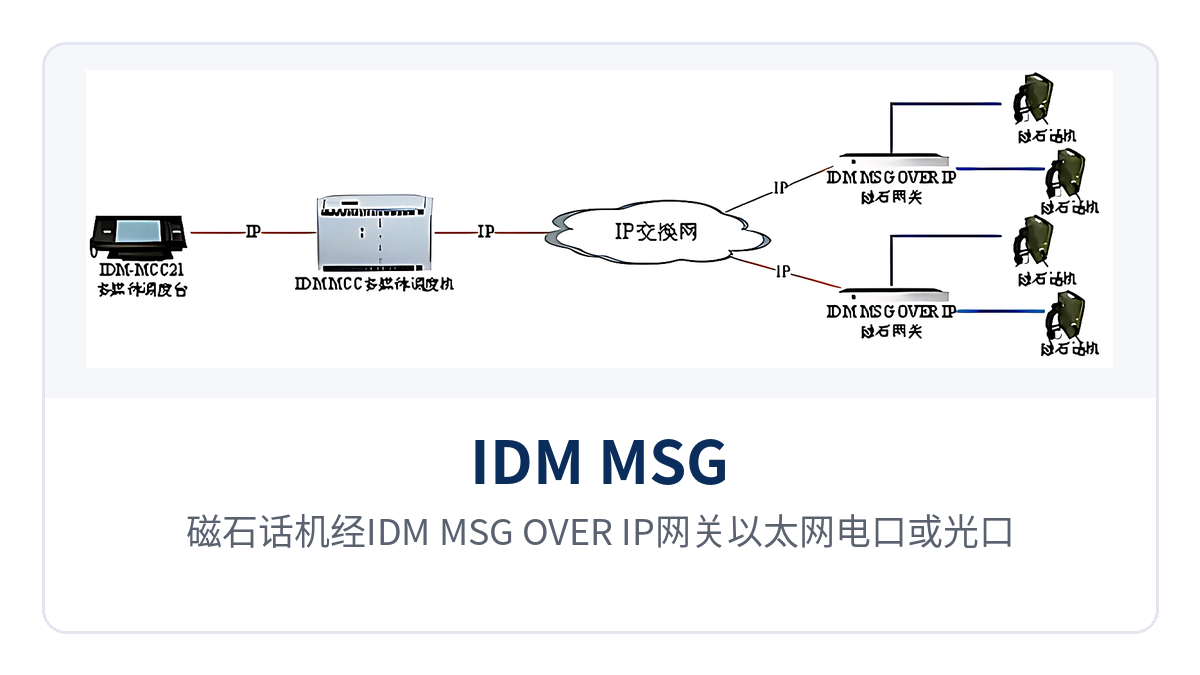

图3：磁石话机经IDM MSG OVER IP网关以太网电口或光口接入IP专网的点对点组网示意

典型应用场景

三类场景的共同点是站点分散、长期无人值守，话路必须可靠到达调度中心，而站点可用的上行资源往往只有既有光纤或一条网线。一台双电源磁石网关在站点侧把磁石话路转成IP语音流，改造只动上行侧，不动话机、不动配线，站内施工量与停电配合时间都压到很小。

电力专网：变电站与开闭所的调度话路回传

变电站、开闭所与配电房里，磁石话机装在值班室与设备间，靠手摇发电机送铃流，站内失电时仍能通话。IDM MSG OVER IP 双电源磁石网关把这类话路接入站内IP网，再沿既有光纤送到调度中心，调度员侧按SIP终端统一编号与录音。这一磁石话路转SIP改造方案在电力变电站磁石电话接入方案中属于典型做法，改造范围仅限上行侧。

电力站点的电磁环境与供电条件都不理想：变压器耦合的600Ω磁石接口把话路与站内电路隔开，共模干扰不易串入；AC220V与DC-48V双电源互备份让站内直流屏与交流市电都能直接取电，≤5W的功耗对蓄电池后备时间几乎没有影响。

轨道交通：沿线站所与轨旁机房的语音接入

轨道交通沿线站所与轨旁机房分布呈带状，站间距离从数百米到数公里，区间光缆沿线敷设。站点侧把磁石话机接入网关，光口形态经区间光缆送到车站通信机房，机房侧再并入IP化的公务电话与调度系统。

轨旁机柜的温差与粉尘对设备是现实考验，机架型结构装入机柜后靠面板指示灯判读状态，运维人员沿线路巡检时不必逐台开盖。区间光缆被施工挖断时，话路可改由站内备用通道恢复，改造后的语音链路不再依赖模拟音频电缆的完整路由。

军队与政府专网：机动指挥所与无人值守站点的语音保底

军队与政府专网的机动指挥所、执勤点与野外站点，供电条件随现场变化，市电、油机与直流屏并存，也没有专职维护人员。AC220V与DC-48V双电源互备份让同一台设备可以装进不同供电制式的机柜，备件只需备一种型号。这类军队应急通信车方案与政府专网光纤通信方案对上行形态的要求不同，选型时按现场资源确定光口或电口即可。

磁石话路在这类场景中是保底手段：话机自带手摇发电与本地铃流，链路上只传数字化话音，不依赖外部交换机馈电。开通只需在站点侧接好话机、配好IP与SIP注册，运维通过WAN口远程查询注册状态，不必每次驱车到站。

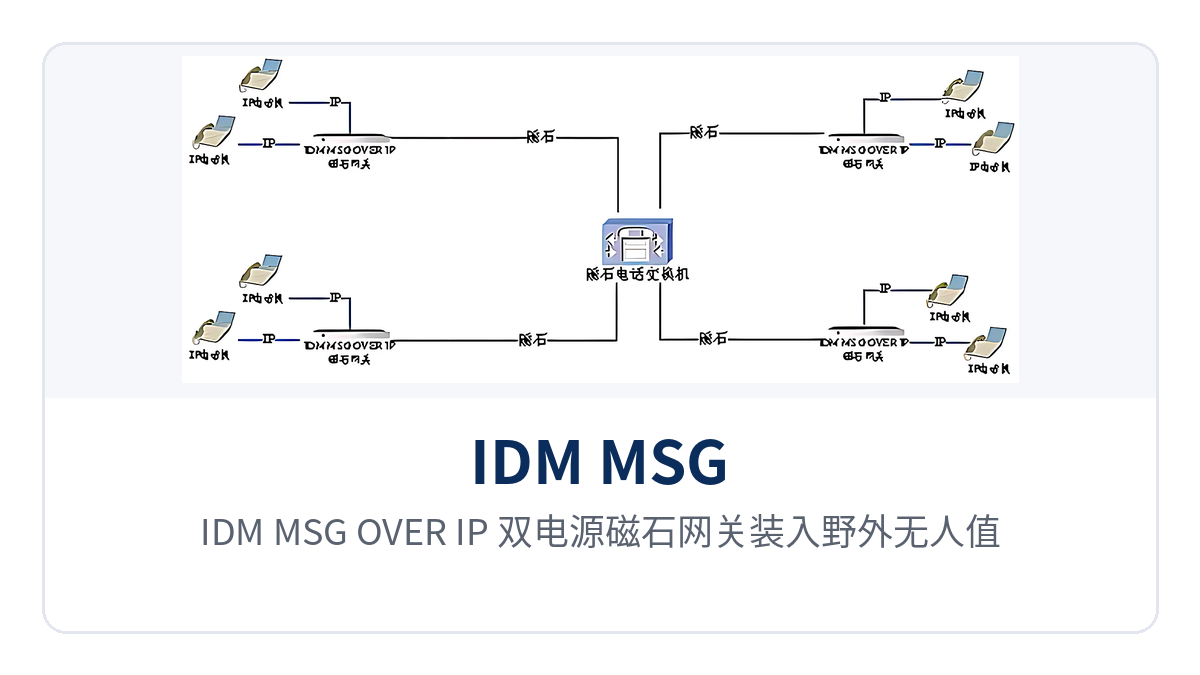

图4：IDM MSG OVER IP 双电源磁石网关装入野外无人值守站点机柜与AC220V/DC-48V双电源接线端子特写

结语

作为一台把磁石话路送上IP专网的接入设备，IDM MSG OVER IP 双电源磁石网关用变压器耦合的600Ω磁石接口对接既有话机，用以太网电口或光口完成上行，用AC220V/DC-48V双电源互备份与≤5W功耗支撑无人值守站点长期运行。磁石电话IP化的关键不在话机更新，而在站点侧这一层转换是否稳定。

选型时先核对话路数量与上行形态，再确认供电制式、机柜空间与电磁环境三项条件，随后按站点数量决定部署台数。电力、轨道交通与军队政府专网的项目建议把丢包与时延指标写进验收条款，现场按RFC2544口径测试并留档，链路条件与配置参数以厂家技术资料和商务确认为准。
