IDM MP200-8E1 PDH光端机
IDM MP200-8E1光端机单机提供两组SFP光接口、8组E1电路、2组100M线速以太网接口。可提供SNMP网管接口，完善的告警监控功能，集成度高，功耗低，性能稳定，使用方便。
一、 概述
IDM MP200-8E1 PDH光端机是我公司推出的新一代基于高速光纤传输设备，集百兆以太网传输、E1业务传输于一体，可满足广大用户对光纤传输和接入的需求。IDM MP200-8E1光端机单机提供两组SFP光接口、8组E1电路、2组100M线速以太网接口。可提供SNMP网管接口，完善的告警监控功能，集成度高，功耗低，性能稳定，使用方便。
可广泛应用于公安、电力、铁路、矿山等专网和移动、联通、电信等公网领域。
二、 产品图片
三、 产品特性
机箱结构采用19英寸标准1U机箱；
支持2路SFP光传输接口；
最大支持8路E1接口，E1接口75Ω或120Ω可选；
可提供2组物理隔离的100M以太网；
标准机型无中继传输距离为20公里；超过此传输距离可以进行定制；
DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源。
四、 技术规格
1) 光接口
接口类型 | SFP | 光纤模式 | 单模(可选多模) |
收/发速率 | 250M | 收/发波长 | 1310nm/1550nm |
发光功率 | -12~-6dBm | 接收灵敏度 | 优于-32dBm |
传输距离 | 20Km，可选装远距离光模块实现更远距离的光纤传输 | ||
2) E1接口
码速率 | 2.048Mbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/32 | 信令 | 随路信令 |
3) 以太网
接口类型 | 75Ω-BNC-/120Ω-RJ45 | 传输速率 | 10M/100M/1000M自适应 |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
4) 电源及功耗
供电方式 | AC220V/DC- 48V | 整机功耗 | ≤10W |
5) 环境条件
工作温度 | -10oC ~+50oC | 相对湿度 | 0~95%（无凝结） |
6) 产品尺寸
长度×深度×高度 | 482×309×132(mm) |

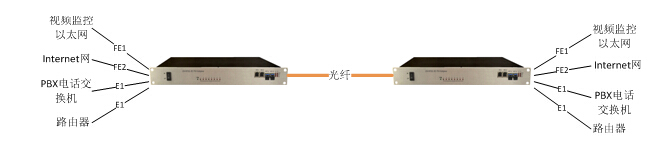

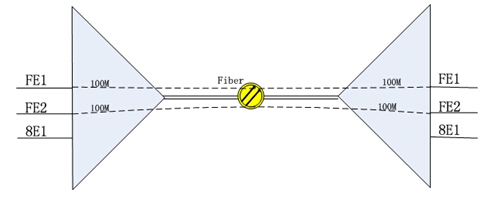

五、典型应用
