IDM MAP4E1 4组E1线路互备份PCM设备

IDM MAP4E1 4组E1线路互备份PCM设备是以2M线缆为传输介质、对外提供4路E1通道的PCM复用设备，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于把电话、音频、串口数据与以太网等64K业务复用到E1通道上传输，是面向专网场景的一款典型PCM设备。

设备在19英寸1U机箱内提供15个用户插卡槽位，每卡2路64K业务，满配可接入30路64K业务，线路侧第1、2路E1与第3、4路E1各自成对做1+1保护倒换（E1保护倒换），两对链路互不牵连。

四路E1可以分别指向四个传输方向，便于组成链网星型网组网；需要保护时把其中两路配成一对，主用链路异常后业务由备用链路承载。业务卡按现场清单选配，电话、磁石、EM音频、RS232/RS485串口与10/100Base-T以太网都能接入同一台整机，站点不必为每种业务单独放一台转换设备。整机内置256×256交叉能力的时隙交叉设备，配合断电直通设计，可灵活调度64K时隙并保障链路中断时的业务连续性，适用于政府专网光纤通信方案与军队应急通信车方案等对可靠性要求较高的产品展示场景。

核心参数速览：4路E1 · 1+1保护倒换 · 256×256交叉 · 断电直通 · 15插卡槽位 · 30路64K满配 · 整机≤10W

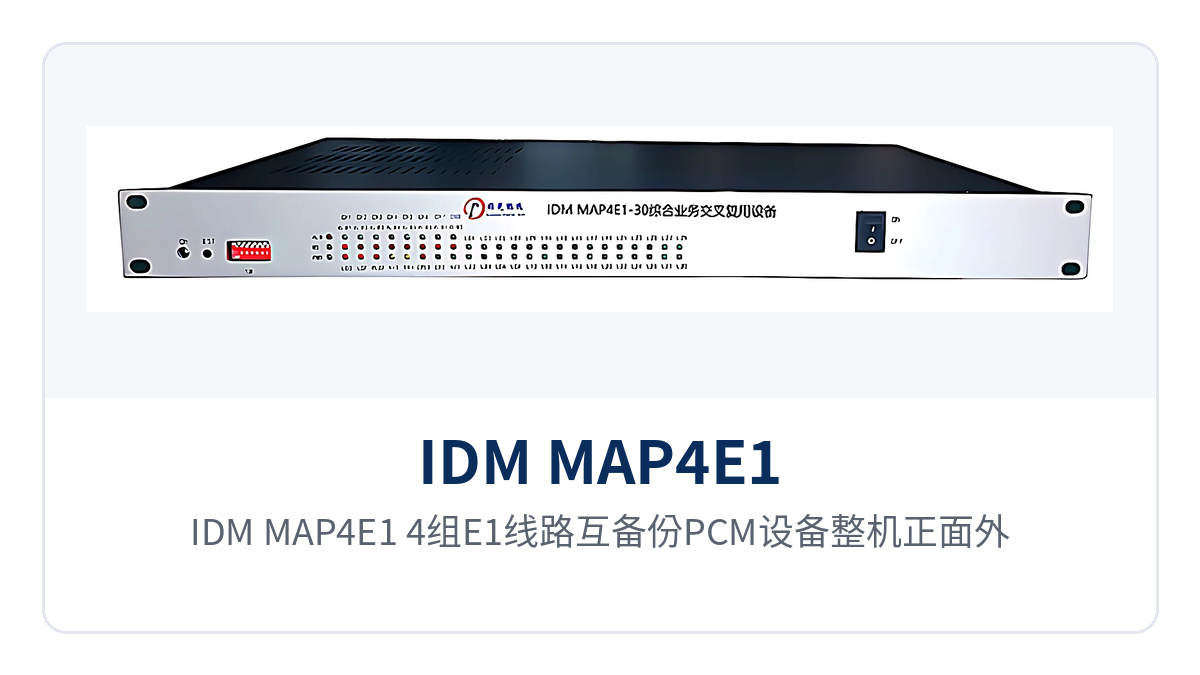

图1：IDM MAP4E1 4组E1线路互备份PCM设备整机正面外观、告警指示与功能控制开关

4组E1线路互备份PCM设备是什么设备？

4组E1线路互备份PCM设备是一台把窄带业务接入与E1线路传输合在一处的复用设备：用户侧接话机、音频与数据终端，线路侧接E1通道，业务按PCM30/32帧结构装入2048Kbps的E1时隙。作为一款典型的PCM设备，其E1接口码型为HDB3，接口指标符合ITU-T G.703、G.706、G.823与G.742建议。

一台整机由19英寸1U机箱、主控与业务插卡三部分组成，四个E1的传输信号处理集中在一块单芯片上完成，机内连线与器件数量随之减少。设备符合ITU-T G.703、G.704/98、G.706与G.732协议，按PCM基群复用设备的接口口径与既有的E1传输网、交换设备对接。

E1的时隙怎么分给各路业务

E1的2048Kbps按PCM30/32帧结构划分，一帧32个时隙，其中TS0用于帧同步、TS16用于随路信令，其余30个时隙各承载一路64K业务。业务卡按单时隙粒度占用时隙，一张卡出两路业务就占两个时隙，30路64K业务正好铺满一条E1的可用时隙。

4路E1怎么做到两两1+1保护倒换？

E1保护倒换的做法是把第1、2路E1配成一对、第3、4路E1配成一对，同一批业务同时送往主用与备用链路，主用链路告警或中断时业务改由备用链路承载。两对链路彼此独立，一对链路上的故障不会牵连另一对，站点可以按业务重要性分别配置。

保护倒换的判据取自E1线路的告警状态，面板按每路E1分别显示主从时钟（CLK）、信号丢失（LOS）、帧失步（LOF）、告警指示信号（AIS）与对端告警（RAI）。值班人员在设备正面就能看出哪一路链路异常，不必先登录网管逐个站点排查。

四个E1方向怎么组链网和星型网

四路E1分别独立收发，链路走向不受成对关系的限制，配成保护对只是其中一种用法。站点之间首尾相连时用多路E1串成链网，中心站到各分支站点时用星型网；同一台设备既能做链上的中间节点，也能做星型的中心节点，链网星型网组网灵活切换。

组网结构变化时改的是E1接线与设备的工作模式，机箱与业务卡不动。拨码开关可以快速设置设备时钟、工作模式、E1环回与站址，现场调整不必带电脑，也不必拆开机箱。拨码设置与网管设置要保持一致，改完在网管上复核一遍。

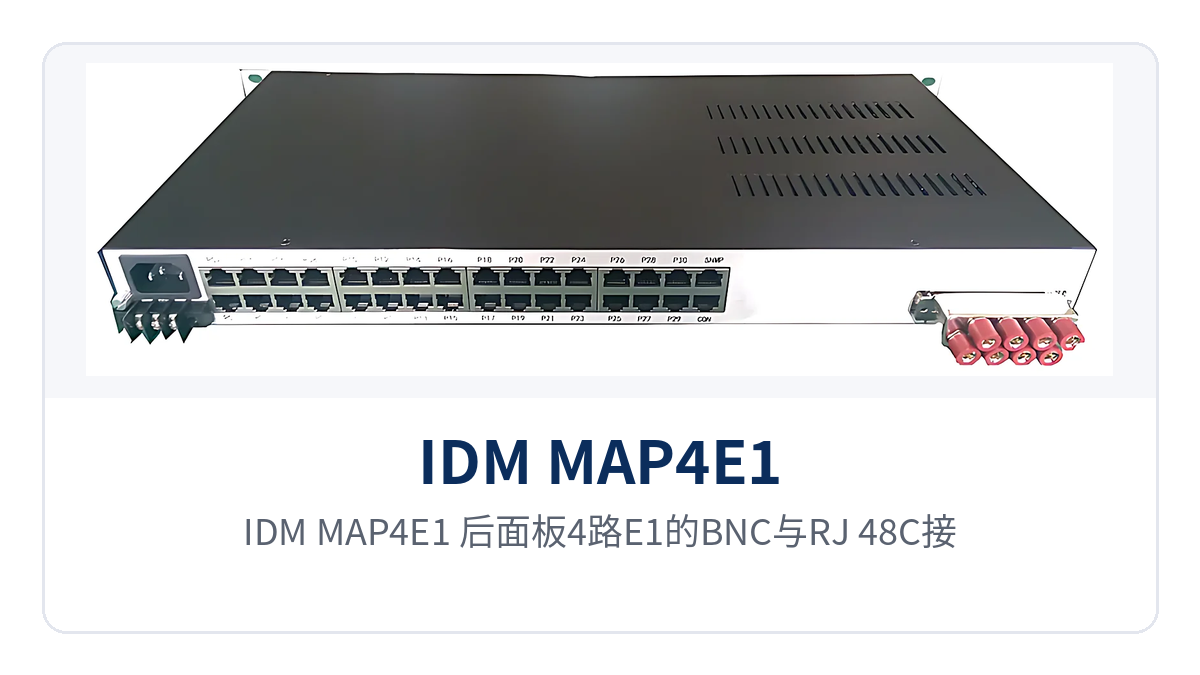

图2：IDM MAP4E1 后面板4路E1的BNC与RJ-48C接口、业务接口与交直流电源接线区

256×256时隙交叉矩阵怎么用？

256×256时隙交叉矩阵让四路E1与用户接口之间的每一个时隙都能互相调配，实现用户到用户、用户到线路、线路到线路的数据与信令交叉互联。四个E1方向各32个时隙合计128个时隙，用户侧30路业务另占时隙，矩阵容量足以让这些时隙同时参与交叉。

交叉关系由网管或拨码设定，业务要改送到另一个方向时只改时隙配置，不动接线。这条能力让一台整机兼做4路E1时隙交叉设备：站点上原来要串一台复用设备加一台交叉设备，现在一台1U设备完成两件事。

改了交叉配置会不会影响在运业务

时隙交叉按需分配，只重排被改动的时隙，其余时隙的连接不受影响，在运业务继续按原路径传输。网管支持时隙的重新分配、配置查询、告警查询与故障定位，改动前后的连接关系可以在网管上对照确认，改完再逐条验证业务。

断电直通和语音口防护解决什么现场问题？

设备失电时E1上下游直通，线路信号从上游直接旁通到下游，链路上的其他站点不会因为一台设备掉电而断开。机内电路在断电状态下把E1收发端口直通，供电恢复后自动回到正常复用状态，中间不需要人工干预。

语音接口做过流、过压保护，雷电或线路串入的过压能量在接口处被泄放，不直接冲击话路芯片。户外机柜、沿线路由与老旧机房这类供电和接地条件一般的站点，接口防护决定了设备是被一次浪涌打坏，还是能继续运行。

PCM设备断电直通在组网里怎么体现

链网结构里每台设备都是通路上的一个节点，任何一台掉电都会把链路切成两段，上下游站点随之失去联系。E1上下游直通把掉电节点的线路侧连通，链上其余站点的话音与数据仍能送达，抢修期间业务不必全断。

15个插卡槽位能配哪些业务卡？

15个用户插卡槽位每槽可插2路单时隙卡，机内可混插20多种接口卡，业务类型按现场清单组合。收发两端按业务成对配卡，一端出什么接口、另一端就配对应接口，话音类业务还要看对端是交换机侧还是话机侧。

业务卡	接口能力	典型接入对象
10/100Base-T以太网卡	提供10/100Base-T以太网接口，数据按64K时隙承载	站点数据终端、监控与网管数据
普通电话卡（FXO）	局端接口，支持极性翻转与来电显示	交换机用户线、专网交换侧
普通电话卡（FXS）	远端接口，支持极性翻转与来电显示	模拟话机、传真机
EM2/4线音频卡	二线或四线音频接口	音频中继、广播与扩音设备
热线电话卡	带标准信令音的热线接口，摘机即接通对端	调度台、应急电话
普通磁石卡	磁石话机接口	磁石话机、老式调度总机
2100Hz磁石载波中继卡	2100Hz载波信令中继接口	磁石载波中继链路
V.24/V.28卡	RS232/RS485串口	远动终端、串口采集设备
G.703 64K同向数据卡	64K同向数据接口	继电保护、远动数据
X.50子速率复用卡	子速率复用，把低速数据装入64K时隙	低速数据集中上传
K接口接入卡	16Kbit/s、32Kbit/s、64Kbit/s、128Kbit/s四种速率	电力保护与远动通道

业务卡按插槽位置与站址在网管里登记，扩容时在空槽补卡即可，机箱与既有E1线路保持不动。话音卡与数据卡共用同一组槽位，插卡位置与时隙分配在网管上逐项对应。接口种类与数量按项目清单确定，配卡与对端设备的接口形式以订货配置单为准。瑞光极远（Raytrans）系列PCM产品凭借上述产品展示中的灵活配卡能力，可广泛适配政府专网光纤通信方案与军队应急通信车方案等多样化组网场景。

核心功能有哪些？

功能覆盖E1线路收发、业务接入、时隙交叉与网管运维四部分，逐项列于下表，选型时按项目实际需要的业务逐项对照，用不到的功能项可以不做配置。功能项与接口标准的对应关系一并列出，便于与订货配置单逐条核对。

功能项	功能说明
4路E1收发	四个传输方向的E1线路收发，支持点对点与一点对多点传输
1+1保护倒换	第1、2路E1成对保护，第3、4路E1成对保护，主用链路故障由备用链路承载，实现E1保护倒换
256×256交叉	内置256×256时隙交叉矩阵，支持用户到用户、用户到线路、线路到线路的交叉互联
断电直通	设备断电时E1上下游直通，链路上的其他站点不随之中断
语音口防护	语音接口过流、过压保护，抑制线路串入的过压能量
业务接入	15个插卡槽位，每槽2路单时隙卡，满配30路64K业务，可配20多种接口卡
时钟模式	主时钟使用本地时钟，线路时钟从第1～4路E1中恢复
网管通道	网管占用TS0的sabit或TS1-TS31中的指定时隙，实现全网设备状态监控
网管功能	RS232网管接口与IP网管接口，支持配置、查询、故障定位、告警查询与时隙重新分配
拨码设置	快速设置设备时钟、工作模式、E1环回、站址
面板告警	每路E1显示CLK、LOS、LOF、AIS、RAI，告警音可用按键屏蔽
在线升级	支持设备底层程序的在线升级，不必拆机返厂

技术参数

参数按接口、交叉、网管与供电四组列于下表，数值取产品资料，标注缺项的项目以随机技术资料与订货配置单为准，不按其他型号的参数推算。项目供货配置与本表不一致时，以订货配置单为准。

项目	参数/指标	说明/适用条件
设备型号	IDM MAP4E1	4组E1线路互备份PCM设备
传输介质	2M线缆	设备线路侧对外接口
E1通道数量	4路	第1、2路一对，第3、4路一对，各做1+1保护倒换
E1速率与码型	2048Kbps，HDB3	符合ITU-T G.703
E1接口连接器	BNC或RJ-48C	按对端设备接口形式选配
E1抖动指标	符合ITU-T G.703、G.706、G.823、G.742	抖动容限、转移特性、输出抖动按建议执行
协议标准	G.703、G.704/98、G.706、G.732	PCM基群复用设备
用户插卡槽位	15个，每槽2路单时隙卡	满配30路64K业务
交叉矩阵	256×256时隙	用户到用户、用户到线路、线路到线路
时钟模式	主时钟、线路时钟	线路时钟从第1～4路E1中恢复
业务卡种类	20多种	以太网、FXO、FXS、EM2/4线、热线、磁石、2100Hz载波中继、V.24/V.28、G.703 64K同向、X.50、K接口等
网管接口	RS232网管接口、IP网管接口	长按MASK键5秒以上可把网管IP恢复默认配置
机箱形态	19英寸1U标准机箱	可提供30个用户接口
供电制式	交流220V、直流-48V	按站点电源条件选配
输出总功率	≤10W	以整机为单位
工作温度与湿度	此处资料库暂无相关信息	以随机技术资料与订货配置为准

站点上电调试按什么顺序核对？

现场调试按供电、时钟、站址、线路、交叉、业务六步推进，每一步确认后再进入下一步，避免多处改动叠加后难以定位问题来源。同一对链路上的两端设备要按同一份时隙表配置，两端配完再统一验证。

1. 核对供电制式与接地：确认站点提供的是交流220V还是直流-48V，接线端子压接牢固后再上电，观察电源指示灯。
2. 设定时钟模式：全网只保留一个主时钟源，其余站点设为线路时钟，从第1～4路E1中恢复时钟。
3. 配置站址与网管IP：站址用于网管区分各节点，网管IP配错时可按MASK键5秒以上恢复默认配置后重配。
4. 逐路查看E1告警：按CLK、LOS、LOF、AIS、RAI逐路核对，LOS说明收不到信号，LOF说明收到信号但帧不同步，RAI说明对端已报故障。
5. 核对交叉连接：按业务清单在网管上检查每个时隙的走向，用户到线路、线路到线路的连接逐条对照。
6. 逐条验证业务：电话摘机通话、串口数据收发、以太网连通性逐项测试，确认后再移交运行。

典型应用场景

三类行业的差别在业务卡组合与保护对的配置，组网都是点对点或一点对多点：两端各一台设备、中间由E1通道连接，业务在两端对称配置。站点侧只预留一到两对E1、站内业务又比较杂的场合，正需要这种一机多用形态。以下场景中，瑞光极远（Raytrans）的IDM MAP4E1作为PCM设备，承担产品展示中的典型角色，可灵活适配链网星型网组网需求。

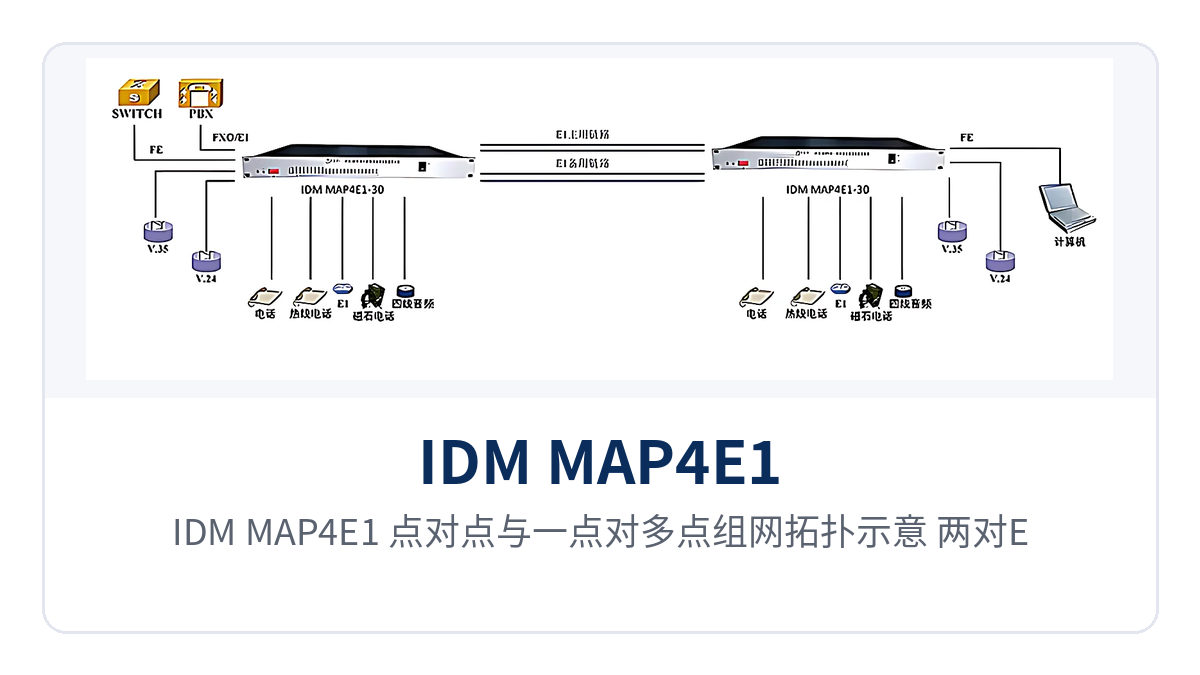

图3：IDM MAP4E1 点对点与一点对多点组网拓扑示意，两对E1各做1+1保护倒换

电力专网：变电站调度电话与远动数据同机接入

变电站到调度中心之间通常有调度电话与远动两类业务，通道由传输设备提供E1。IDM MAP4E1 用FXO或FXS卡接调度话机与交换侧，用V.24/V.28卡或G.703 64K同向数据卡接远动与保护通道，两类业务复用到E1后送到调度中心。作为时隙交叉设备，其内置256×256交叉矩阵可在同一台PCM设备上完成多业务时隙分配。

第1、2路E1来自两条不同路径时配成1+1保护对，一条路径中断后调度电话与远动数据改由另一条承载，E1保护倒换保障业务不中断。站内机柜只占1U空间，业务卡按间隔层设备清单配，后期增加测控点时在空槽补卡，既有E1通道与配线不动。

公安与部队专网：野外站点的链路保护与串口回传

公安与部队的野外站点分布分散，链路多由微波、租用电路或既有传输网提供，站内业务以勤务电话、串口数据与局域网上行为主。IDM MAP4E1 把话音与数据混插接入同一台整机，对外只呈现有限的E1接口，站点维护面收敛到一台设备与一套供电，契合军队应急通信车方案对设备小型化、接口集约化的要求。

链路条件差、单条E1易受施工与天气影响的站点，按两两1+1保护倒换配置，主用链路劣化时业务自动转到备用链路。设备断电时E1上下游直通，即便本站掉电，链上其他站点仍能通过旁通路径保持联系。

空管与轨道交通：一点对多点的话音与数据分配

空管台站与轨道交通区间机房的站点沿线路分布，中心站要把话音与数据分发到多个远端节点，通道以E1为主。IDM MAP4E1 在中心站做星型节点，四路E1分别指向不同方向，把同一条链路延伸到多个台站，适用于链网星型网组网结构。

远端节点用磁石卡或EM2/4线音频卡对接调度话机与广播设备，用串口卡对接监控数据，接口类型按各台站的既有设备选配。时隙交叉在中心站完成分配，某个台站增减业务时只改中心站的时隙配置与远端业务卡，不必改动整条链路的走向。瑞光极远（Raytrans）的该款PCM设备亦可作为政府专网光纤通信方案中的接入层节点，与光纤传输设备配合完成E1业务的延伸与交叉调度。

结语

作为一款4组E1线路互备份PCM设备，瑞光极远（Raytrans）IDM MAP4E1 把4路E1的两两1+1保护倒换、256×256时隙交叉与30路64K业务接入收进19英寸1U机箱：主用链路异常时业务自动改由备用链路承载，站点失电时E1上下游直通，语音接口另有专门的过流与过压防护，链路上的其他站点不因单点故障失去通路。该PCM设备同时可作为时隙交叉设备使用，适用于政府专网光纤通信方案与军队应急通信车方案中的业务接入与链路保护，并支持链网星型网组网等拓扑形态。

选型时先按站内业务清单确定产品展示所需的业务卡组合与路数，再确认需要几对1+1保护、是否需要把设备当时隙交叉设备使用，最后核对站点是交流220V还是直流-48V供电。需要组网拓扑与配卡建议时，可按上述参数与商务确认单逐项对齐后订货。
