IDM MAP4E1-30硬件语音会议设备

IDM MAP4E1-30硬件语音会议设备是一台窄带语音会议设备，由瑞光极远研制，用于数据通信网络接入层的业务接入与交叉，把二四线音频、电话、磁石电话、共电电话与V.24数据等窄带业务接入进来，并在同一个机框内完成4路E1通道的64K级无阻塞交叉与30方语音会商。这台PCM设备把64K窄带业务接入、PCM复用、64K时隙交叉连接与30方语音会议室集成在19英寸1U机箱内，语音会议与业务接入都在设备内部完成，不需要额外配置会议服务器，充分体现了瑞光极远在综合业务接入设备领域的深厚积累。

核心参数速览：4路E1交叉 · 30方会议 · 64K无阻塞 · 电台入电话网

窄带语音会议设备是什么设备？

窄带语音会议设备是一台把语音会议与窄带业务接入合并在一处的PCM设备，会议混音与业务接入都在设备内部实现，30方语音会商不需要外挂会议服务器。IDM MAP4E1-30 窄带语音会议设备作为一款专业的语音会议终端，同时承担三项工作：把现场的音频与数据类窄带业务接入进来；通过4路E1通道做64K级无阻塞交叉，把每一路业务指配到需要的方向；再把需要联动的音频终端组织进一个30方语音会议室，让现场与远端在同一个会议室里会商。

IDM MAP4E1-30 窄带语音会议设备采用19英寸1U标准机箱，主板提供15个业务插卡槽位，每卡可出两路业务，本端可提供30路64K业务，接口种类由项目配置的业务卡决定。IDM MAP4E1-30 窄带语音会议设备具备完整的同步定时功能，为E1通道与用户接口提供系统同步，4路E1可以组成点对点、链网、星型网等结构，适合电力与轨道交通专网调度、石油化工与矿山应急通信、电梯物联网与楼宇对讲运营等场景在同一机框内完成业务接入与会议调度。

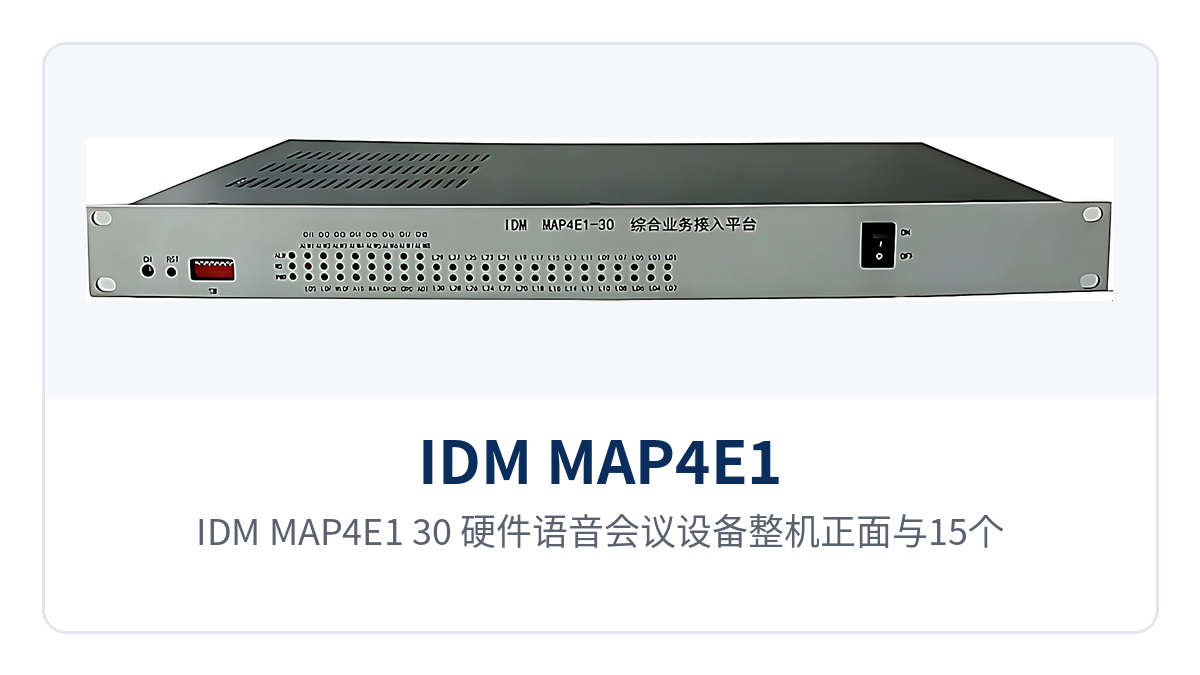

图1：IDM MAP4E1-30 硬件语音会议设备整机正面与15个业务插卡槽位特写

IDM MAP4E1-30 能接入哪些音频终端？

IDM MAP4E1-30 窄带语音会议设备本端可提供30路音频终端接入，终端种类覆盖模拟电话、交换机侧接口、电台与对讲机、麦克喇叭以及电梯五方对讲系统，具体接口种类由配置的业务卡决定。业务种类包括二四线音频、电话、磁石电话、共电电话与V.24数据业务，音频接口按ITU-T G.711建议的A律编码。

接口/模块	可接入的终端或业务
FXS 接口	用于电话机的连接
FXO 接口	用于连接交换机
EMVOICE24	用于连接电台、集群对讲机、门禁对讲机、会议话筒、头戴耳麦等
MicPhone 接口	用于连接麦克和喇叭，实现监听和专线对讲
NKT 五方对讲接口	用于奥的斯品牌电梯的五方对讲系统在网络上传输
VoiceSL 五方对讲模块	用于连接三菱、德凌等品牌电梯的五方对讲，在物联网网络上传输和调度

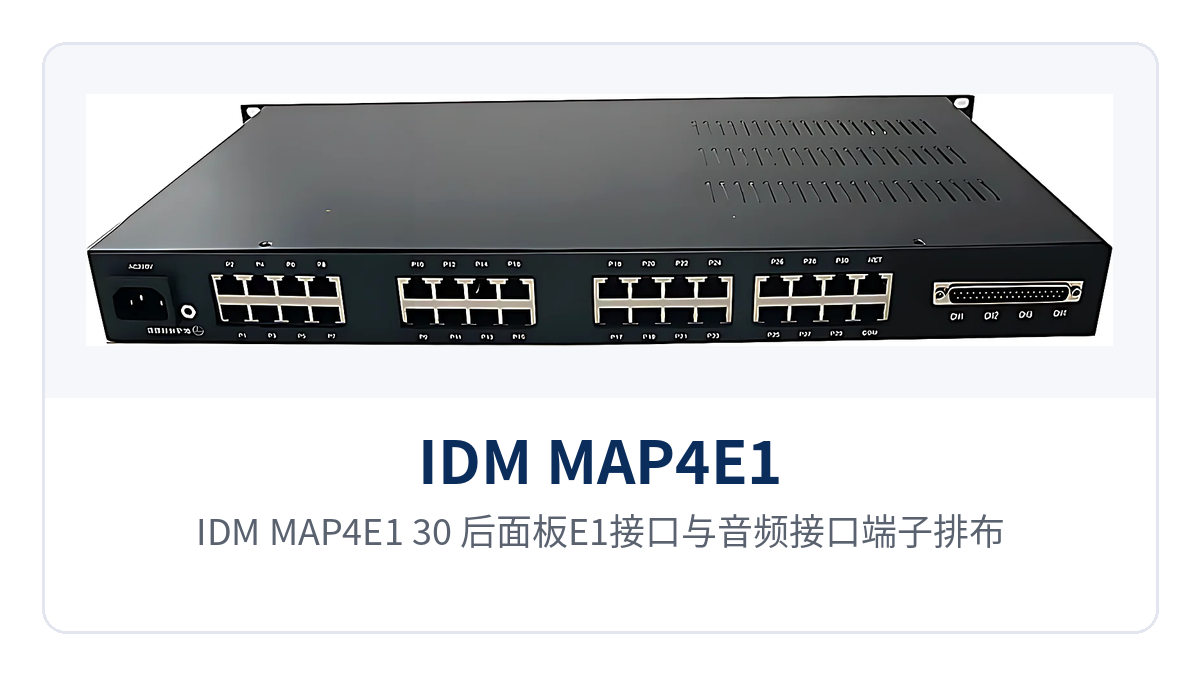

图2：IDM MAP4E1-30 后面板E1接口与音频接口端子排布

同一台设备上混插不同业务卡时，各个接口之间在设备内部完成交叉与复用，不需要在接入层再串接多台单功能设备。会议室不仅能接入本地终端，也可以通过E1接口传输到本地其他音频接口，站点与站点之间的音频接口因此可以进入同一个会议室；IDM MAP4E1-30 窄带语音会议设备具有网关配置功能，可以根据需要把某个音频接口接入会议室，或者从会议室删除，会议室默认为全部可以发言，也可以设置某个客户禁言的模式。

IDM MAP4E1-30 窄带语音会议设备有哪些核心功能？

IDM MAP4E1-30 窄带语音会议设备的功能围绕窄带业务接入、E1时隙交叉与硬件语音会议三条线索展开，业务接入与会议室成员都可以通过网关配置按项目需要调整。下表汇总了IDM MAP4E1-30硬件语音会议设备的主要功能项与对应说明。

功能项	功能说明
64K窄带业务接入	单机本端可接入30路音频终端，业务种类包括二四线音频、电话、磁石电话、共电电话与V.24数据业务
PCM复用	30路64K业务复用进E1通道传输，音频按ITU-T G.711建议的A律编码
64K时隙交叉连接	提供4路E1通道中64K级的无阻塞交叉连接，业务可在通道之间按需指配
30方语音会议室	会议室可容纳30方语音终端，默认为全部可以发言，也可设置某个客户禁言
语音触发通信激活（可选）	用于将半双工的通信设备（如集群电台、无线电台、网络对讲机）接入到电话等全双工通信网中
会议室叠加	会议室不仅能接入本地终端，也可通过E1接口传输到本地其他音频接口；多台设备的会议室可直接叠加成一个大的会议室
网关配置	按需把某个音频接口接入会议室，或者从会议室删除
同步定时	具备完整的同步定时功能，为E1通道与用户接口提供系统同步
网管	提供串口网管或以太网SNMP网管

语音触发通信激活与会议室叠加是决定组网方式的两种能力。语音触发通信激活把半双工的集群电台、无线电台、网络对讲机接入电话等全双工通信网，电台入电话网不需要额外的协议转换网关；会议室叠加则让会议范围随站点数量扩展，每新增一个站点只需把当地设备的会议室通过E1通道并入既有会议室，会议终端种类与会议范围随接入设备数量同步增长。

IDM MAP4E1-30 技术参数

IDM MAP4E1-30硬件语音会议设备的E1接口与音频接口指标符合ITU-T G.703、PCM30/32与ITU-T G.711等公开建议，V.24接口符合CCITT V.28协议。下列参数取自同型号PCM设备的公开资料与同型号综合业务交叉复用设备的公开规格，具体配置以厂家技术资料和商务确认为准。

项目	参数/指标	说明或适用条件
线路侧E1通道	4路	4路E1通道中64K级无阻塞交叉，可组成点对点、链网、星型网结构
E1码速率	2.048Mbps	符合ITU-T G.703建议
E1码型	HDB3	符合ITU-T G.703建议
E1帧结构	PCM30/32	随路信令
E1阻抗	75Ω/120Ω	以厂家技术资料和商务确认为准
64K业务容量	30路（或N×64K）	二四线音频、电话、磁石电话、共电电话与V.24数据业务
业务插卡槽位	15个	每卡可出两路业务，以厂家技术资料和商务确认为准
FXO/FXS接口	音频范围300Hz~3400Hz，ITU-T G.711中A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
EM2/4线与磁石接口	音频范围300Hz~3400Hz，平衡600Ω	回波损耗不低于18dB
V.24接口	异步≤9600bps；同步64Kbps	符合CCITT V.28协议
同向64K接口	64Kbps，平衡120Ω	符合ITU-T G.703建议
语音会议容量	30方	会议室默认可全部发言，也可设置单个客户禁言
网管方式	串口网管或以太网SNMP网管	以厂家技术资料和商务确认为准
供电方式	AC220V / DC-48V	以厂家技术资料和商务确认为准
整机功耗	≤150W	以厂家技术资料和商务确认为准
工作温度	-10℃~+50℃	相对湿度0~95%（无凝结）
产品尺寸	482×309×44mm	19英寸1U机箱，以厂家技术资料和商务确认为准

E1通道的2.048Mbps速率与PCM30/32帧结构决定了每路E1可承载30个64K时隙，4路E1通道之间的E1时隙交叉在设备内部按64K颗粒完成，因此30路音频终端与数据业务可以被指配到任意一条E1通道，也可以在不同通道之间互通。两线音频与四线音频的接口电平、阻抗与编码方式按ITU-T G.711建议实现，接入现网PCM设备时不需要额外的语音压缩转换环节。

窄带语音会议设备和IP语音会议室的区别在哪？

窄带语音会议设备和IP语音会议室的区别在于语音通路的实现位置与运行开销：IDM MAP4E1-30 窄带语音会议设备的会议功能在设备内部由硬件完成，基于硬件的语音会议终端无延迟，声音清晰稳定、控制方便；基于服务器的IP语音会议室依赖服务器软件与IP网络承载语音，需要额外的服务器投入与运维。对于已经用E1通道互联的专网，IDM MAP4E1-30 窄带语音会议设备可以把语音会商直接放在接入层的同一台PCM设备上完成，投入成本比IP语音会议室更低、运行开销也更小。

在终端种类与会议范围上，窄带语音会议设备和IP语音会议室同样有差别。基于PCM结构的语音会议终端具有会议终端种类多、会议范围大的特点，IDM MAP4E1-30硬件语音会议设备可以接入模拟电话、磁石电话、麦克喇叭、电台与电梯五方对讲系统，并通过E1通道把远端音频接口并入会议室；多台设备的会议室可以直接叠加成一个大的会议室，会议范围随站点数量扩展。

差异化能力	对用户的价值
4路E1交叉与30路音频同框	4路E1、64K无阻塞交叉，30路窄带业务同框接入调度，30路语音一机成会，接入层不必再串接多台单功能设备
硬件PCM会议无延迟	基于硬件的语音会议终端无延迟，声音清晰稳定、控制方便；相比基于服务器的IP语音会议室，投入成本更低、运行开销更小
半双工电台接入全双工电话网	会议室具有可选的语音触发通信激活功能，集群电台、无线电台、网络对讲机等半双工设备经语音触发即可接入电话等全双工通信网
会议室叠加	多台设备的会议室可直接叠加成一个大的会议室，会议范围随站点数量扩展

窄带语音会议设备适合哪些场景？

电力与轨道交通专网调度：4路E1交叉与30方会商同框承载

电力变电站与轨道交通车站的调度电话、音频专线数量多、分布散，站点之间依靠E1通道互联。IDM MAP4E1-30 窄带语音会议设备在接入层直接把30路音频终端接入，再用4路E1通道做64K级无阻塞交叉，把不同方向的语音业务指配到需要的链路；遇到多点会商，30方语音会议室把沿线站点的话机、麦克喇叭组织进同一个会议，站点语音调度不依赖外部会议服务器。会议室可对单个客户设置禁言，适应调度场景中主调发言、其余收听的语音组织方式。

石油化工与矿山应急通信：半双工电台经语音触发接入电话网

厂区与矿井的现场通信大量使用集群电台、无线电台这类半双工设备，按下方能讲话，与电话网的全双工通话方式原本互不相通。IDM MAP4E1-30 窄带语音会议设备的EMVOICE24接口可直接连接电台、集群对讲机与门禁对讲机，会议室提供的语音触发通信激活功能把半双工通信设备接入电话等全双工通信网，现场电台的呼叫能被引入指挥中心的电话会议，指挥中心的语音也能回到现场电台，应急调度时语音通路不中断。IDM MAP4E1-30 窄带语音会议设备可与矿用本安型通信设备协同部署，为厂区与矿井的现场语音接入提供通路，配合瑞光极远（Raytrans）的智慧矿山通信方案与军队应急通信车方案，满足指挥调度系统厂家对综合业务接入设备与PCM设备的组网要求。

电梯物联网与楼宇对讲运营：NKT与VoiceSL统一调度

电梯五方对讲需要在轿厢、机房、轿顶、底坑与值班室之间通话，传统做法是各品牌对讲系统各自组网，物业与运营方难以统一调度。IDM MAP4E1-30 窄带语音会议设备提供NKT五方对讲接口，用于奥的斯品牌电梯的五方对讲系统在网络上传输；提供VoiceSL五方对讲模块，用于连接三菱、德凌等品牌电梯的五方对讲在物联网网络上传输和调度。物业与运营方可以在同一平台上接入不同品牌电梯的对讲语音，并把值班室话机、麦克喇叭一起纳入语音会议室，五方对讲与站点语音调度的语音会议终端在同一台设备上统一管理。瑞光极远（Raytrans）的时隙交叉设备与综合业务接入设备已在电力、矿山、军队等专网中批量部署，电梯五方对讲与楼宇对讲运营可作为产品展示中的典型应用一并呈现。

结语

IDM MAP4E1-30 窄带语音会议设备用一台19英寸1U设备完成了业务接入与语音会议两件事：4路E1通道中64K级无阻塞交叉、30路窄带业务同框接入、30方语音会议一机成会，并支持会议室叠加与半双工电台经语音触发接入全双工电话网。IDM MAP4E1-30 窄带语音会议设备适用于电力与轨道交通专网调度、石油化工与矿山应急通信、电梯物联网与楼宇对讲运营等场景，部署前建议结合站点数量、音频终端类型与会议规模确认业务卡配置。
