IDM MAG-2E1数字中继网关

IDM MAG-2E1数字中继网关是北京瑞光极远数码科技有限公司研制的1U机架式E1数字中继网关，作为一款典型的IP接入网关，用于在IMS/SIP软交换侧与既有程控交换机（PBX）的ISDN PRI中继接入之间完成呼叫协议转换和媒体流互通。IDM MAG-2E1 E1数字中继网关提供1至4个E1/T1接口、满配120路并发通话能力和512个SIP中继账号注册，通过4个10/100/1000 Base-T自适应网口对接SIP软交换、IMS平台对接或IP-PBX，把传统中继电话业务与IP语音业务接入同一张通信网。设备支持双网口、双电源冗余和-36～-72V直流供电，1U机架结构适合电力/能源、轨道交通、军队/政府等专网机房的中继汇聚与接入，可灵活部署于政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案等场景。

核心参数速览：4路E1/T1 · 满配120路并发 · SIP/UDP与SIP/TCP · ISDN PRI（30 B+D） · 双网口双电源 · -36～-72V直流 · 1U机架 · 整机功耗18W

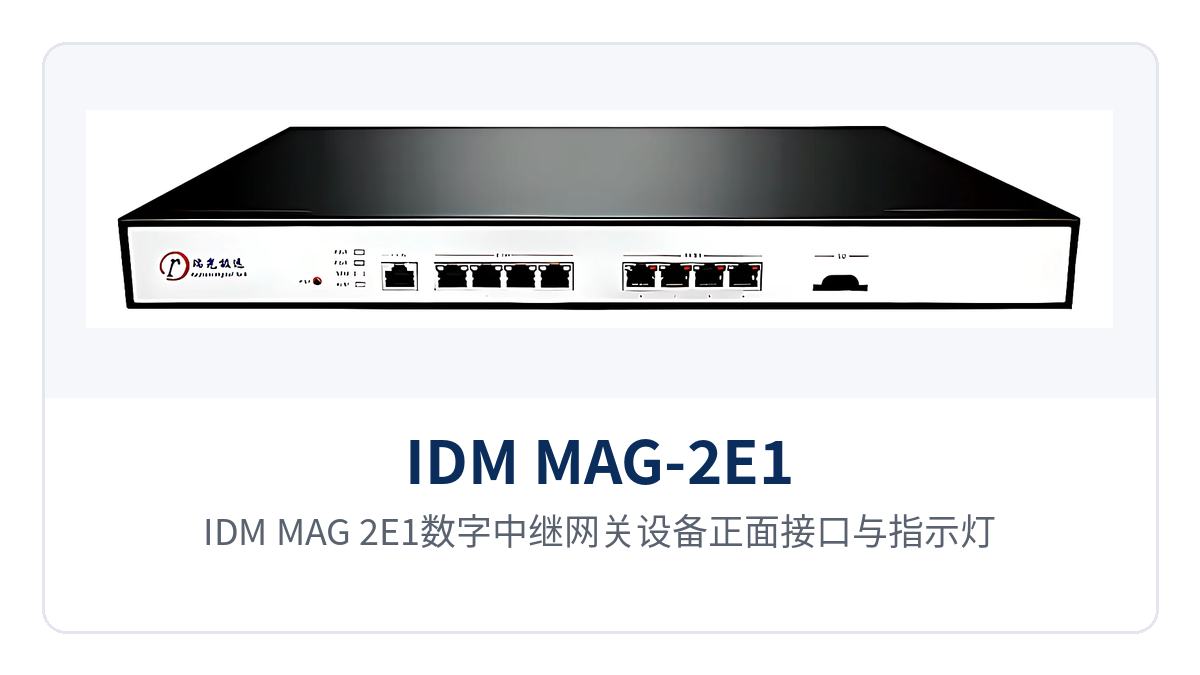

图1：IDM MAG-2E1数字中继网关设备正面接口与指示灯

IDM MAG-2E1 E1数字中继网关是什么设备？

E1数字中继网关是位于PSTN或程控交换机中继侧与IP语音网之间的协议转换与媒体处理设备，一侧接入E1/T1 PRI中继，另一侧以SIP注册到软交换、IMS平台或IP-PBX。瑞光极远（Raytrans）IDM MAG-2E1数字中继网关通过网口和E1/T1接口实现IMS/SIP与ISDN PRI（30 B+D）呼叫协议之间的转换，用于新一代IP语音业务网与企业侧传统程控交换机（PBX）的连接，也用于把企业IP语音交换机（IP-PBX）接入传统PSTN网，是IP接入网关类设备中面向中继侧协议转换的典型产品。

IDM MAG-2E1 E1数字中继网关整机具备6000MIPS处理能力，在120路通话并发状态下仍可执行语音处理（G.711/G.729A/G.723.1）、回音消除与T.38传真中继，单台1U设备即可承担一个中型专网的中继接入与汇聚。设备采用44×440×300mm的1U机架式结构，物理接口包括4个E1/T1接口、4个千兆自适应的RJ45网口、1个SD卡接口和1个RJ45配置口（CON），系统内存512MB、闪存64MB。

E1数字中继网关的中继侧与IP侧在告警和维护上相互独立：IDM MAG-2E1 E1数字中继网关提供ISDN链路的误码率测试、本端环回以及B/D通路状态查询，中继故障可按链路、时隙和呼叫三个层次定位，不必借助外部仪表逐段排查。

这台中继网关支持哪些呼叫控制协议与语音编解码？

IDM MAG-2E1 E1数字中继网关的呼叫控制同时支持SIP/UDP和SIP/TCP两种承载方式，并支持基于3GPP规范的IMS平台对接，语音编解码覆盖G.711、G.729A、G.723.1、GSM与iLBC五种算法。下表汇总协议与媒体处理能力，选型时按对端软交换平台类型和链路带宽条件确定编解码组合。

项目	协议/算法	说明
呼叫控制	SIP/UDP、SIP/TCP（RFC3261）、IMS平台（3GPP）	与SIP软交换、IMS平台对接
网络协议	Telnet、SSH、HTTP、HTTPS、DHCP客户端、PPPoE客户端、DNS、STUN	支持PPPoE拨号与NAT环境注册
语音编解码	G.711、G.729A、G.723.1、GSM、iLBC	按带宽与音质要求选用
传真	G.711透传传真、T.38传真，兼容G3类传真机，透传速率可达33.6kbps	传真业务量大时建议启用T.38
音质提升	回音消除（G.168-2004）、抖动缓冲、静音抑制（VAD/CNG）、PLC	抑制长距离通话回声与丢包影响
媒体代理	媒体流RTP包转发、防火墙穿越、NAT穿越	媒体流不经第三方中转
信令	E1 ISDN PRI（30 B+D）、T1 ISDN PRI（23 B+D，ANSI NI-2）	交换机类型兼容5ESS系列、DMS系列
DTMF	带内语音传送、RFC2833、SIP-INFO	支持话务台与IVR二次拨号
QoS	DiffServ、TOS、802.1P/Q VLAN	语音VLAN与优先级标记

E1中继侧的接口特性遵循ITU-T G.703/G.704建议，单条E1链路速率为2.048Mbps、采用HDB3线路编码；ISDN PRI的D通路信令遵循ITU-T Q.921/Q.931建议，E1制式下为30个B通路加1个D通路（30 B+D），T1制式下为23B+D。

这台中继网关有哪些核心功能？

IDM MAG-2E1 E1数字中继网关的功能可分为中继接入、语音处理、注册路由、安全防护和运维管理五类，五类功能在同一台1U设备内同时启用，无需外挂中继板卡或协议转换服务器。各功能项及其作用如下表。

功能项	功能说明
中继接入	提供1至4个E1/T1接口，支持E1 ISDN PRI（30 B+D，中国标准）与T1 ISDN PRI（23 B+D，ANSI NI-2北美标准），交换机类型兼容5ESS系列、DMS系列
呼叫控制	支持SIP/UDP、SIP/TCP（RFC3261）与IMS平台（3GPP），完成IMS/SIP与ISDN PRI之间呼叫协议转换
语音编解码	支持G.711、G.729A、G.723.1、GSM、iLBC，可按对端能力协商编解码
传真处理	支持G.711透传传真与T.38传真，兼容G3类传真机，透传速率可达33.6kbps
音质提升	回音消除（G.168-2004）、抖动缓冲、静音抑制（VAD/CNG）、PLC丢包补偿
媒体代理	媒体流RTP包转发、防火墙穿越、NAT穿越
认证注册	支持网关注册和认证，512个SIP中继账号注册
号码与路由	号码转换、呼叫路由（500条）、号码位图、RADIUS计费接口
QoS保障	DiffServ、TOS、802.1P/Q VLAN标记
安全防护	HTTPS、SSH、TLS、SRTP；SIP信令加密与媒体流加密；配置文件加密导入/导出、密码加密；访问白名单、禁Ping、SIP授信地址
端口自定义	SIP端口、HTTP/HTTPS访问端口、RTP端口可自定义
冗余保护	双网口、双电源保护；主备SIP服务器切换的容灾机制
自动管理	支持TFTP、FTP、HTTP或HTTPS方式下载文件；通过DHCP option 66或重定向获取ACS地址
维护与诊断	8级日志管理、Syslog；端口语音抓录与数据包抓录；呼叫状态与统计、系统状态、ISDN状态查询
ISDN维护	ISDN链路的误码率测试、本端环回和B/D通路的状态查询
版本升级	通过设备Web界面升级，或通过远程自动管理系统批量升级
配套工具	Finder软件用于在局域网内查找设备IP地址

核心参数：4路E1/T1接口、并发路数与供电方式

IDM MAG-2E1 E1数字中继网关的接口与运行参数以产品资料为准，下表汇总硬件接口、处理能力、供电与环境指标，供选型和机房条件核对使用。其中并发通话路数上限由E1/T1接口数量与制式决定，供电方式需按现场是交流机房还是直流机房确定。

项目	参数/指标	说明/适用条件
网口	RJ45，4×10/100/1000 Base-T，自适应	用于对接软交换、IMS平台与网管
T1/E1接口	4个（满配并发通话120路）	E1制式30 B+D，满配时并发路数上限120路
SD卡接口	1个	用于本地文件存储
CON配置接口	RJ45	本地配置与维护
系统内存	512MB	—
闪存	64MB	—
处理能力	6000MIPS	120路并发下仍执行语音处理、回音消除与传真中继
物理规格	高×宽×深（1U）：44×440×300mm	机架式安装
净重	3kg以内	—
单/双交流电源	100～240伏特，50/60赫兹，1安培以内	交流机房可选单电源或双电源
单/双直流电源	-36～-72伏特，2.5安培以内	覆盖-48V标称直流，适配直流屏供电机房
整机功耗	18W	满配并发状态下的整机功耗
安装方式	机架式	1U标准机柜安装
工作环境	温度0～40℃；相对湿度10%～90%（非冷凝）	机房与站房环境
储藏环境	温度-40～70℃；相对湿度5%～90%（非冷凝）	运输与仓储条件
防雷保护	3.5kV	外线侧防护

ISDN PRI中继接入怎么和既有程控交换机对接？

ISDN PRI中继接入的关键在于中继制式、信令类型与对端交换机型号三者的匹配，IDM MAG-2E1 E1数字中继网关的PSTN访问侧同时支持E1 ISDN PRI（30 B+D，中国标准）与T1 ISDN PRI（23 B+D，ANSI NI-2北美标准），交换机类型兼容5ESS系列和DMS系列，接入前需与对端核对中继制式、信令类型和时隙占用方式。

E1数字中继网关对接程控交换机时，物理层按ITU-T G.703/G.704标准工作，单链路速率2.048Mbps，采用HDB3线路编码；信令层D通路遵循ITU-T Q.921/Q.931建议。号码与路由处理由设备侧完成，支持号码转换、呼叫路由（500条）、号码位图，并可通过RADIUS计费接口把话单送至计费系统，改造工程中既有程控交换机的号码规划不必重新调整。

带内信令与传真需要单独确认编码方式。IDM MAG-2E1 E1数字中继网关的DTMF支持带内语音传送、RFC2833与SIP-INFO三种方式，与话务台、IVR或二次拨号业务对接时按对端支持的能力选择；传真支持G.711透传传真与T.38传真，兼容G3类传真机，透传速率可达33.6kbps，链路抖动较大时改用T.38可减少传真失败。

专网中继接入网关为什么需要双电源与直流供电？

专网中继接入网关的可用性直接决定中继电话业务能否持续，IDM MAG-2E1 E1数字中继网关从供电、网络与注册三个层面做冗余设计：电源侧支持单/双交流电源或单/双直流电源，可配置1+1电源模块；网络侧提供双网口冗余保护，局部网络故障不影响通话；注册侧提供主备SIP服务器切换的容灾机制，主用服务器故障时中继业务切换到备用服务器。

直流供电是电力、轨道交通等行业机房的实际约束。以直流屏集中供电的机房中，直流供电中继网关可以直接从-48V直流系统取电，省去交流逆变环节；IDM MAG-2E1 E1数字中继网关支持-36～-72V直流输入（2.5安培以内），输入范围覆盖-48V标称电压，交流机房则选用100～240V交流电源版本，两种供电版本均支持单电源与双电源配置。

低功耗与宽储藏温度降低了机房配套要求。IDM MAG-2E1 E1数字中继网关整机功耗18W，1U机架安装不额外占用机柜空间，工作温度0～40℃、储藏温度-40～70℃，设备提供3.5kV防雷保护，可直接布置在通信机房或沿线站房内。

差异化价值：4路E1、120路并发与双电源冗余

IDM MAG-2E1 E1数字中继网关的差异化价值集中在单机中继汇聚能力、供电与链路冗余、直流机房适配三个方面，三项价值与对应能力如下表。表中参数依据产品资料整理，具体配置请结合项目需求向厂家确认。

差异化卖点	对应能力	对客户的价值
4个E1/T1接口、满配120路并发	4路E1/T1接口，E1制式下单链路30 B+D，满配并发通话路数上限120路，整机6000MIPS处理能力	单台1U设备完成一个中型专网的中继汇聚，不必多台设备叠加或外挂中继板卡
双网口、双电源与主备SIP切换	双网口冗余保护、单/双电源配置、1+1电源模块、主备SIP服务器切换	供电或网络单点故障、软交换服务器故障时中继业务不中断，减少话务中断投诉
-36～-72V直流供电	单/双直流电源输入，范围覆盖-48V标称电压，整机功耗18W	直接接入电力、轨道交通的直流屏供电系统，无需增加逆变设备与改造供电线路

典型应用场景

瑞光极远（Raytrans）IDM MAG-2E1 E1数字中继网关的典型组网方式是把中继侧E1/T1链路接到PSTN或既有程控交换机，把IP侧网口接到软交换、IMS平台或调度系统所在局域网，中继电话与IP语音业务在同一张网上互通。以下三类专网场景对中继接入的可靠性、供电方式和安全防护要求较为集中。

电力与能源专网：直流机房内的中继汇聚

电力调度电话与厂站行政电话多以程控交换机承载，机房供电通常由-48V直流屏集中提供。IDM MAG-2E1 E1数字中继网关以-36～-72V直流输入直接接入既有直流电源系统，用4路E1/T1接口把分散站点的PRI中继汇聚到调度软交换侧，满配120路并发可覆盖一个地区级专网的中继话务量，1U机架安装便于在既有通信机柜内扩容。

轨道交通专网：沿线站点与区间电话中继接入

轨道交通与铁路的公务电话、区间电话需要从车站交换机接入到线路通信网。IDM MAG-2E1 E1数字中继网关按ITU-T G.703/G.704标准与既有传输和交换设备对接，把E1 PRI中继转换为SIP信令接入线路软交换，双网口与双电源配置应对车站供电和网络波动，ISDN链路的误码率测试和本端环回查询可在不影响通话的前提下定位中继劣化。

军队与政府专网：加密中继与集中网管

军队、政府专网对中继接入的安全和可管可控要求较高。IDM MAG-2E1 E1数字中继网关支持HTTPS、SSH、TLS、SRTP协议与SIP信令加密、媒体流加密，配合访问白名单、禁Ping和SIP授信地址防恶意入侵；设备支持网管系统远程管理，通过TFTP、FTP、HTTP或HTTPS方式自动下载配置文件，也可经DHCP option 66或重定向获取ACS地址实现批量开通，端口语音抓录与数据包抓录为事后追溯提供依据。

小结

IDM MAG-2E1 E1数字中继网关把4路E1/T1中继接入、满配120路并发通话、SIP/IMS平台对接与512个SIP中继账号注册集中在1U机架内，并以双网口、双电源和主备SIP服务器切换构成冗余，以-36～-72V直流供电适配电力、轨道交通的直流机房。瑞光极远（Raytrans）面向政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等场景，将IDM MAG-2E1作为IP接入网关与中继汇聚节点纳入整体通信规划，并在产品展示中提供详细的链路数量、供电版本与信令类型选型说明，具体配置请结合现场条件向厂家确认。
