IDM M9000C车载通信指挥调度机

一、 概述

IDM M9000C车载通信指挥调度机采用先进的数字信号处理技术和大规模集成电路技术，可以将不同频率、不同制式、不同种类的无线通信终端连接在同一个语音平台上，达到全异的无线通信系统的互联互通，也可连接固定电话网、蜂窝移动通信网、互联（IP）网、无线局域网以及集群移动通信系统、卫星通信系统等。

IDM M9000C车载通信指挥调度机是一套适合群指挥的语音调度系统，包括专向指挥、分组指挥、越级指挥和会议指挥功能，也可以扩展多种电话交换机的数字信令标准，具有多种窄带、宽带的语音数据接口能力。

IDM M9000C车载通信指挥调度机可用于防空兵阵地指挥的作战、训练演习、反恐维稳、以及抢险救灾等。可在自然灾害或突发事件发生时提供车载、固定、便携、移动各种通信方式的应急互通平台。而且还迅速快捷地提供包括公共和专用、有线和无线、跨地区、跨部门的应急互通通信系统的协同作战语音平台。

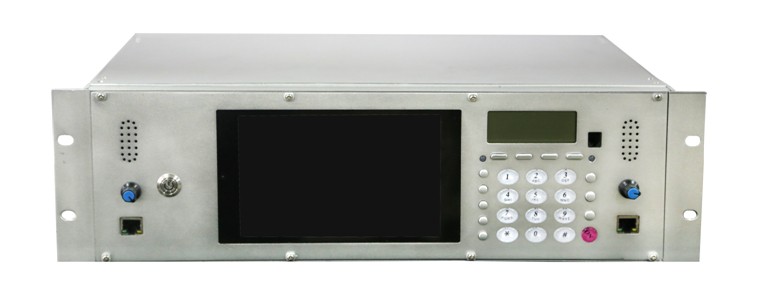

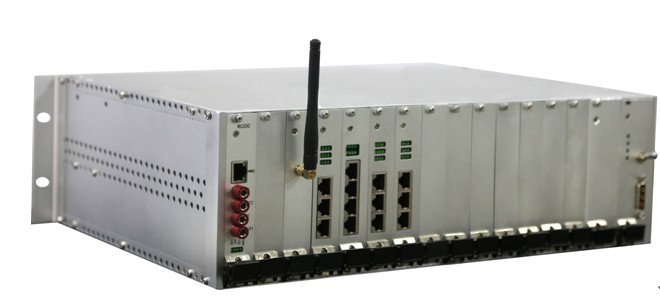

IDM M9000C****正面 IDM M9000C****背面

二、 产品特性

IDM-M9000C最多可以接48路无线电台设备，含HF（短波）、VHF（超短波）单边带电台、350M和800M集群对讲等。

1. 主控交换盘可以提供64 方电话会议（本机型可扩展到128方）、最多召开32 个电话会议，提供同时进行64 路DTMF 检测，主控盘上提供2 组E1 接口，可以配制成中国7 号信令、或PRI信令，也可以配置成60 路用户接口。

2. M9000C可以直接与调度电话等终端相连使用，也可以和调度台配合使用实现灵活的调度功能。

3. 本设备可以提供同时记录30 路语音的实时记录功能。也可以将要记录的E1语音通过以太网发送到计算机上记录。

4. 整机提供12 个用户盘位，每个盘位可以插入VHF 接口盘、FXS 用户电话盘、FXO 局端电话盘、Hot热线电话盘、MAG磁石电话盘等。

5. 用户盘处插入VHF 电台接口盘时每盘4 路，可以连接电台发射机、接收机、遥控操作台等。

6. 插入FXS、FXO、MAG盘时，每盘10 路。本设备最多可外接120路普通电话或有线对讲终端，并可以通过2个E1接口扩展至180路。

7. 外线可通过FXO守听VHF电台接口。

8. FXS用户接口可以接普通电话机、PTT对讲终端等。也可以通过PCM接入传输到更远操作站点。

9. 可以插入SIP服务器盘和IP网关盘；

10. 设备的中继接口可以是：
    GSM/CDMA接口；
    WAN口支持电接口(RJ45)或者光接口(FC)形式的IP电话的接入通道；
    普通电话中继接口、普通磁石接口或2100HZ磁石接口、卫星电话接口；
    中国1号信令、中国7号信令、PRI信令等；

三、 技术规格

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令、中国1号信令、中国7号信令、PRI信令

以太网(FE)

接口类型	RJ-45	传输速率	N×64K（N≤32）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤150W

环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×309×132(mm)

四、 典型应用

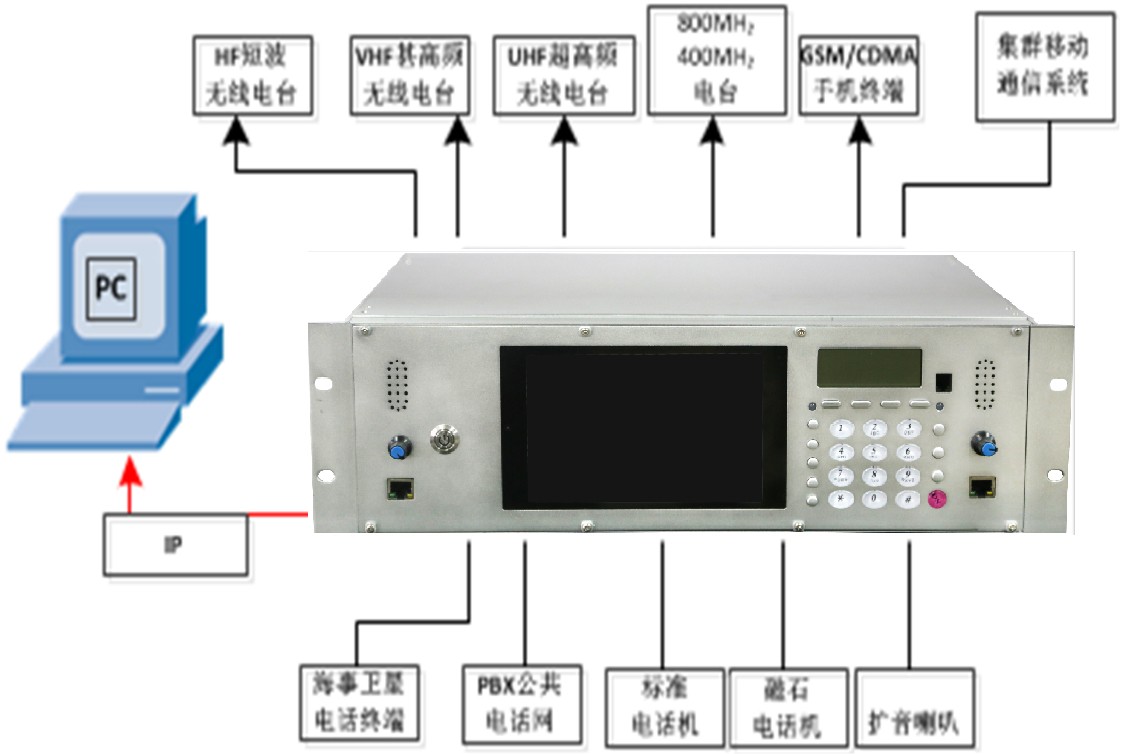

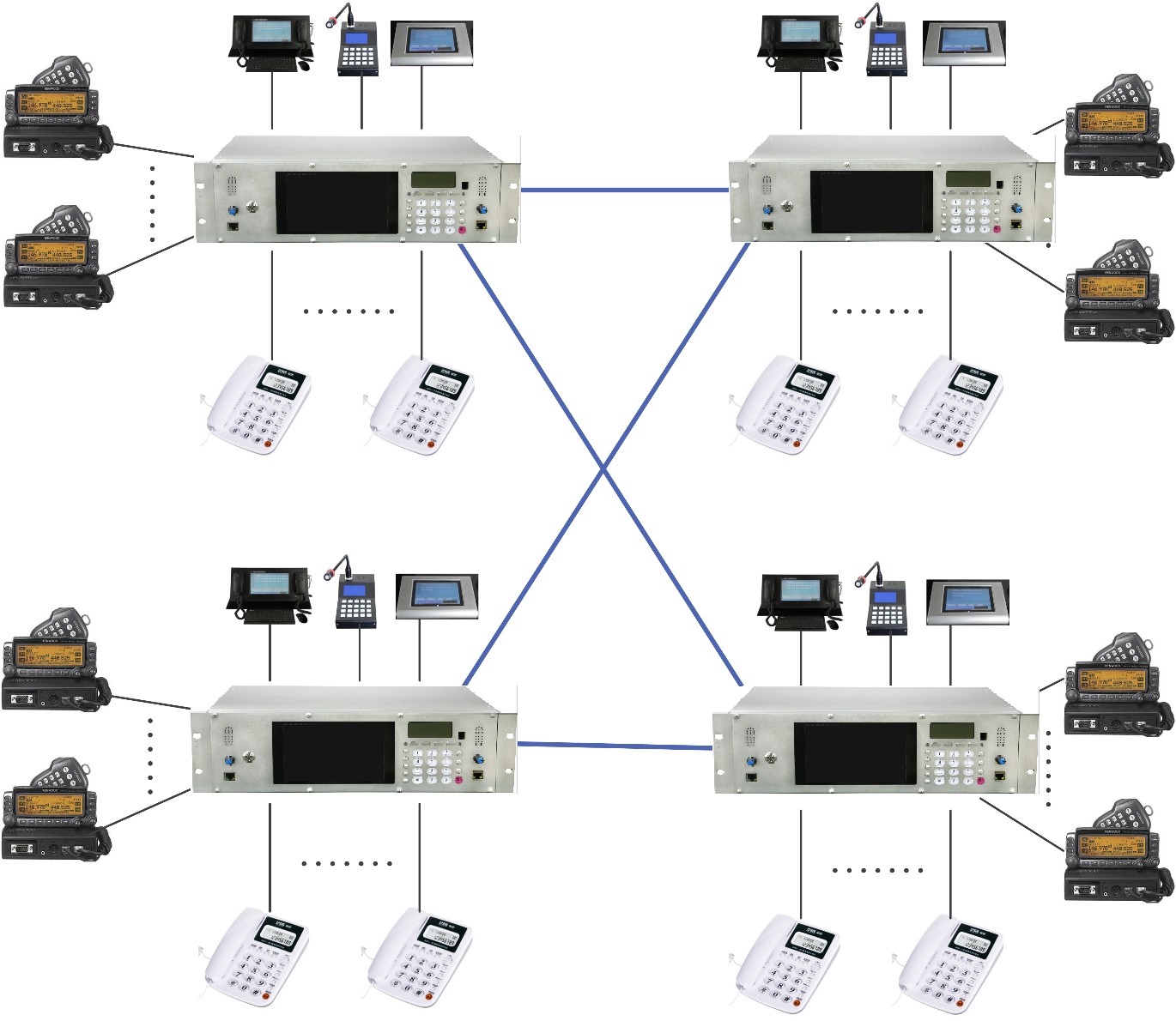

IDM M9000C****直联终端示意图 多机组网应用

五、 工作模式

5.1 基本工作模式

1. 多方会议模式：与普通电话机对讲采用多方会议的模式，即对应每一个VHF无线电配置1个会议号，所有守听该电台的电话可以拨号进入该会议室，在会议室内，任何一方（包括电台和电话）的语音都会被发送到其他电话，也能发送到VHF电台。VHF的连续发射时间限制在2分钟之内。由于会议室容量有限，可以自由对讲的电话终端数量有限。但此时还可以增加一些只接听的终端。

2. 普通电话对讲模式：此种模式加入某个VHF对讲的电话数量不受限制，电话拨入VHF的接入号码后即可守听该电台的语音，当要与电台讲话时，需要按话机上的flash键、或拍插簧可以获得20秒的讲话权（系统默认20秒，也可有系统设置），为防止多人争抢，获得讲话权的话机上有讲话提示音。

3. PTT终端对讲模式：这种模式下终端平常都处于对电台的守听状态，当需要发言时按下PTT键（普通电话机需要增加PTT适配器，我公司提供带PTT功能切换的电话机），讲话时间由终端决定！

4. 广播模式：VHF电台的声音单向广播到各个加入守听的电话中，终端只接听VHF的声音，这种模式不限制收听每个VHF语音的电话数量。

注：

在实际使用中，可以把4模式和其他3种模式结合使用。

a) 多个VHF电台并机操作，将2个或2个以上电台桥接到同一个会议室内，一个电台接收到的语音可以转发到其它电台或电话终端；

b) 一个电话可以加入多个VHF电台守听，它的发言可以同时发送到多个电台。

5.2 无线通道接入控制模式

1. PTT控制模式：有PTT功能的音频接口在与无线电台、集群接口时，优先使用PTT控制模式

2. DSP音量控制模式：有些音频终端无PTT功能（如会议话筒），就需要动态监测声音大小，通过声音大小来控制无线接口的接收和发送

3. 双音频话机键盘控制模式：电话机和手机可以通过双音多频（DTMF）键盘向调度机发出控制无线接口的接收和发送命令。

注1：每个无线接口可以选择一种控制模式

注2：手机或外线固话输入*02，接入2信道电台，讲话按#号后可获得15秒（系统可设）发言权，退出须输入[*#]或[*3302]。

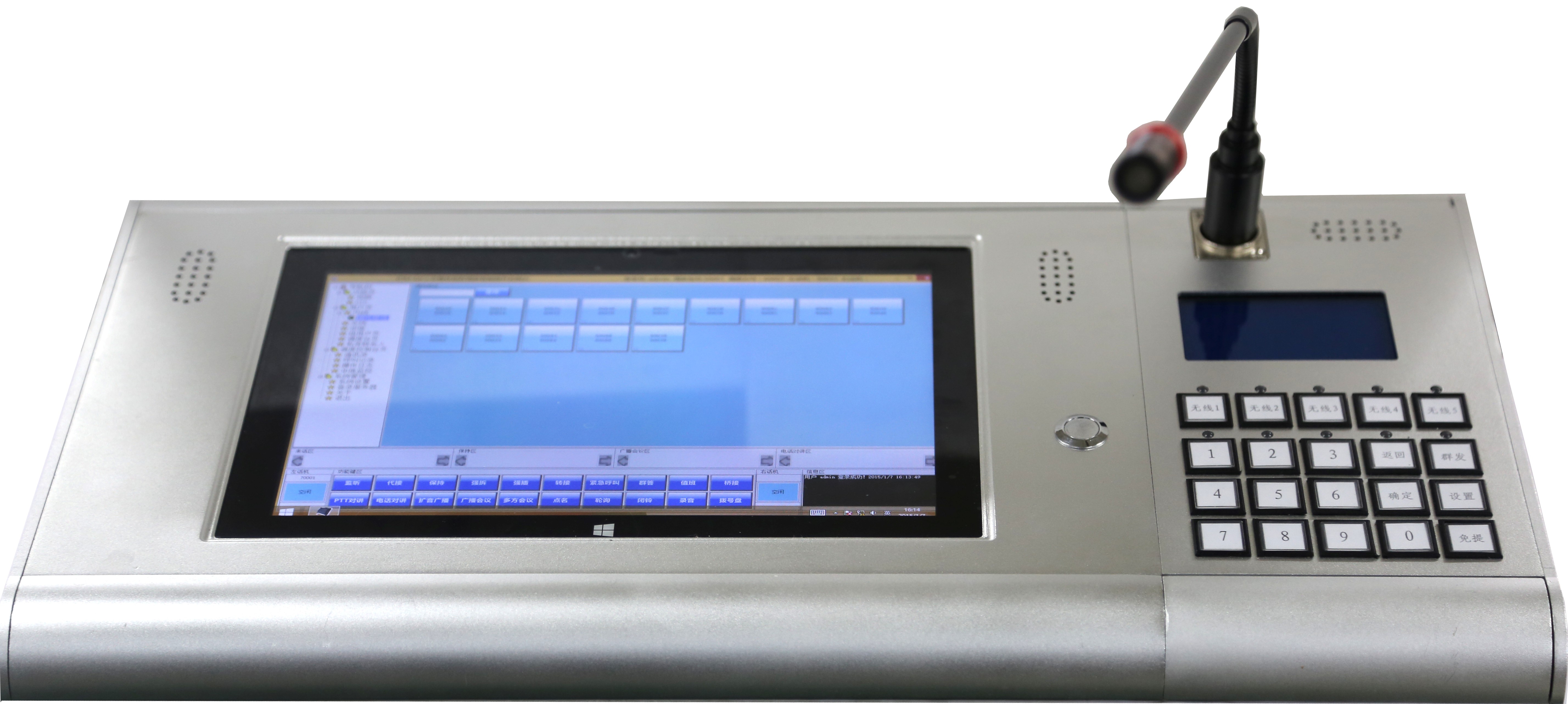

六、 IDM-MCC10便携调度台

**基础功能：**点击呼叫、通话转移、呼叫转移、驻留、代答、抢接、保持/恢复、免打扰、屏蔽、夜晚及节假日服务策略设定等操作。

**调度功能：**强插、强拆、代接、监听、禁话、手动/自动转接、群呼、组呼、会议、动态分组、分级协同调度等操作。

**广播功能：**含广播、喊话、环境监听等功能、其中广播包括即时广播、定时广播、广播音源可选择内部声音文件、外音源或TTS文件进行播放。

集群**对讲****：**可调度不同频段、不同型号、不同制式（数字/模拟）的对讲机;可通过调度软件界面进行话权控制;

**会议功能：**会议召集、会议预定、会议成员身份认证、多组会议、监控会议过程等操作；

**短信功能：**可以点击对内部IP话机、WIFI话机、多媒体终端、GPS终端发送短信，也可以对外部移动网络手机发送短信息。

**电子传真：**导入传真文件，批量发送，接收传真后保存图片自动发送到指定邮箱。

**应急预案：**支持通信应急预案管理，按使用环境预先编辑通信应急预案（例如防汛、抗旱、爆炸、火灾等）；当事件发生时，通过调度台点击对应出现预案按键，可以快速发起设置好的通信调度工作（例如：自动扩声广播告警、自动发起对应负责人的会议、自动发送事件短信）。

**监控功能：**未接来电、未注册、来电排队情况都有显示，通信故障告警、故障日志管理。

**系统管理：**分组管理、账号管理、多级权限管理、热线管理。
