IDM IV2000 视频融合接入网关

IDM IV2000 视频融合接入网关是北京瑞光极远（Raytrans）研制的一款视频融合接入网关，作为IP接入网关类产品，用于在视频会议、视频指挥调度与即时通讯等支持 SIP 中继的软交换系统，与视频监控系统之间建立视频通道。设备以 GB28181 等协议接入监控平台，再以 SIP 中继身份进入会商系统，实现 GB28181转SIP 的双向互通，指挥员在会议终端上即可调看现场的一路或多路画面。该产品广泛应用于政府专网光纤通信方案与军队应急通信车方案等场景，是融合调度网关与指挥调度系统厂家选型中的常见组件，瑞光极远同时提供SIP电台网关等配套设备，完善产品展示体系。

核心参数速览：不少于2000路监控点位接入 · 不少于32路1080P并发转发 · GB28181/RTSP/RTMP/ONVIF与SIP双向转换 · 海康威视/大华/宇视平台对接 · SIP INFO与RFC2833云台控制 · 双向语音对讲

视频融合接入网关解决什么问题：监控画面怎么进会商系统？

监控与会商是两套彼此独立的协议体系：监控侧跑 GB28181、RTSP、ONVIF，会商侧只认 SIP 中继。视频融合接入网关承担的正是两者之间的翻译工作，把监控侧的视频流变成会商系统能够召回的呼叫与媒体流。视频监控接入SIP调度的全部难点，就集中在信令翻译、码流适配与点位编排这三件事上。

没有这台网关时，在指挥中心调看一路现场画面通常要两个人配合：一人在监控客户端里找点位，一人在会议里做画面共享。接入后，指挥员在会商终端上按号码点选对应的监控点位，画面即进入会议或调度台。

设备形态与面板：前面板看状态，后面板接线路

IDM IV2000 采用机架式整机，前面板集中布置运行指示灯与网络接口，值班人员在机柜正面即可判断供电、链路与业务运行状态，不必绕到机柜背面查看。后面板为业务与网络接口区，监控网、会商网与运维终端分别接入，线路分区清楚，便于配线与排障。

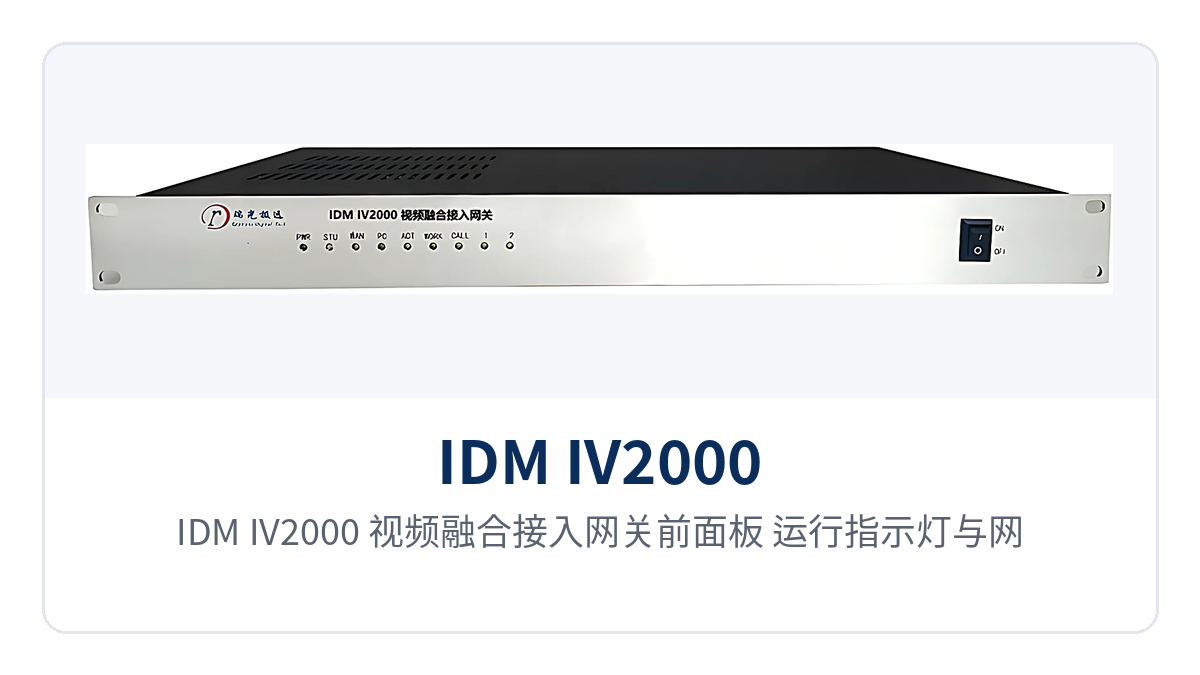

图1：IDM IV2000 视频融合接入网关前面板 运行指示灯与网络接口布局

支持哪些监控平台与视频协议？

监控侧的协议兼容性是选型时先要确认的一项。IDM IV2000 支持通过 GB28181 协议对接海康威视、大华和宇视监控平台，同时保留 RTSP、RTMP、ONVIF 三类取流与接入方式，新建平台与既有平台都能纳入同一套会商体系。

• GB28181 平台对接：以国标信令接入海康威视、大华、宇视等监控平台，按平台目录点选点位。
• RTSP/RTMP 取流：面向支持 RTSP、RTMP 的编码器、NVR 与流媒体服务直接取流。
• ONVIF 设备接入：兼容 ONVIF 规范的网络摄像机与编码设备。
• 设备目录同步：自动同步获取 28181 协议设备的设备目录信息，点位增删后不必逐条手工录入。
• 非标码流转换：支持大华、老监控等非标码流到标准 H264 码流转换，早期设备也能出标准流。

协议转换是双向的：标准 RTSP/RTMP/GB28181/ONVIF 协议到 SIP、SIP 到 RTSP/RTMP/GB28181/ONVIF 均在网关内部完成，GB28181转SIP与SIP转GB28181不必再串接一台第三方转码或信令转换设备。

输出侧支持 RTSP/RTMP/GB28181/ONVIF 协议视频输出，同一路画面可同时供会商系统与监控客户端使用，既有的监控录像链路不受影响，项目验收时也不必为会商单独再建一套取流通道。

一台网关能接入多少路视频：容量与并发怎么算

容量要分两个口径看：接入点位决定能管多少路视频，并发转发决定同一时刻能有多少路画面进会商。IDM IV2000 支持不少于 2000 路视频点位接入，支持不少于 32 路视频流的 1080P 视频流同时转发、分发，两个数字分别对应"看得见多少"和"同时看得起多少"。

容量规划时按会商侧的实际需求倒推并发路数：多级会商同时开会的会场数、每个会场需要上屏的画面数、需要旁听的分会场数，三者相乘即为并发需求。点位数量则按监控平台侧的点位规模核算，并为后续接入预留余量，避免点位扩容时再换设备。

视频融合接入网关能提供哪些功能？

功能按接入、转换、分发、控制四组划分，四组能力由同一台整机承载而非四个独立型号：接入组负责把监控与移动设备收进来，转换组负责协议与码流翻译，分发组负责一路多送，控制组负责云台与语音对讲。功能逐项列于下表，便于对照项目需求与招标技术条款勾选核对。

功能项	功能说明
国标平台对接	通过 GB28181 协议对接海康威视、大华和宇视监控平台，支持不少于2000路视频点位接入，支持不少于32路1080P视频流同时转发、分发
协议双向转换	标准 RTSP/RTMP/GB28181/ONVIF 协议到 SIP、SIP 到 RTSP/RTMP/GB28181/ONVIF 无缝转换，支持 RTSP/RTMP/GB28181/ONVIF 协议视频输出
移动设备接入	支持主流厂商的无人机、布控球等移动设备的视频图像接入，现场航拍与临时布控画面可进会商
单兵与手机接入	支持单兵终端、手机等拍摄的视频接入，一线人员用移动终端回传现场画面
设备目录同步	自动同步获取 28181 协议设备的设备目录信息，平台侧点位增减自动反映到网关
码流自动转换	支持监控设备各种码流到 SIP 协商码流的自动转换，会商终端按自身能力协商收流
非标码流转换	支持大华、老监控等非标码流到标准 H264 码流转换，老旧设备不必整体更换
一路多调看者	支持将 1 路监控视频转发给多个调看者，同一路画面可同时供多个会场与分会场观看
一路多码流输出	支持将 1 路监控视频转成不同标准的码流，会商终端、监控客户端与移动端各取所需
云台控制	支持云台控制功能，控制信令走 SIP INFO 与 RFC2833，在会商终端上转动摄像机查看现场
双向语音对讲	支持双向语音对讲，指挥端可与监控现场的音视频终端对话，指挥与喊话在同一通道内完成

核心参数与性能指标

下表为产品资料明确的参数汇总，用于产品展示、选型与组网设计。监控侧与会商侧的协议、点位容量、并发路数、码流处理与云台控制属于确定项；整机接口数量、电源功耗、尺寸与工作环境等工程参数，资料库未给出的一律注明缺项，以随机技术资料与订货确认结果为准，不作推测填写，避免把不存在的指标写进投标应答。

项目	参数/指标	说明/适用条件
产品型号	IDM IV2000	视频融合接入网关，栏目归属 IP接入网关
监控侧接入协议	GB28181、RTSP、RTMP、ONVIF	对接海康威视、大华、宇视监控平台及支持上述协议的前端设备
会商侧对接协议	SIP 中继	对接视频会议、视频指挥调度、即时通讯等软交换系统
视频点位接入	不少于2000路	经 GB28181 对接监控平台的点位容量，按平台规模与组网条件核算
并发转发能力	不少于32路1080P	1080P 视频流同时转发、分发的路数，与会商并发需求匹配
协议转换方向	GB28181/RTSP/RTMP/ONVIF 与 SIP 双向	双向转换在网关内部完成，输出支持 RTSP/RTMP/GB28181/ONVIF
码流处理	非标码流转标准 H264；监控码流转 SIP 协商码流	兼容大华、老监控等非标码流
云台控制	SIP INFO 与 RFC2833	控制信令随 SIP 会话下发，会商终端可控制云台
语音通道	双向语音对讲	指挥端与监控现场终端通话
设备目录	自动同步 28181 设备目录	点位增减后无需手工录入
整机接口数量	此处资料库暂无相关信息	前面板与后面板布局见图1、图3，接口数量以随机技术资料为准
电源与整机功耗	此处资料库暂无相关信息	以随机技术资料与订货确认结果为准
外形尺寸与工作环境	此处资料库暂无相关信息	按机房与指挥中心环境条件订货时确认

差异化价值：2000路接入、32路1080P、SIP双向转换与非标转H264

四项能力对应四类现场痛点：点位多到一屏看不完、开会时画面不够上、两套系统协议不通、老设备出不了标准流。四项能力在同一台IP接入网关整机上并存，可以只启用其中几项，也可以全部启用，不必为凑齐功能再叠设备；逐项对照现场价值如下表，选型时可据此判断哪些能力对本单位真正起作用。

差异化点	现场价值
2000路接入	单台支持 2000 路监控点位接入，一个地市或一个大型园区的前端点位由一台网关统一点名，不必按片区堆叠多台设备
32路1080P	支持 32路1080P并发转发，多会场同时调看高清画面时不必降码率换取路数
SIP双向转换	GB28181/RTSP/RTMP/ONVIF 与 SIP 双向无缝转换，监控系统与 SIP 会商系统各自保留原有协议，改造不动两侧平台
非标转H264	大华、老监控等非标码流到标准 H264 码流转换，在用设备继续服役，避免为协议不兼容整体更换前端

典型应用场景

三类场景的共同点是"现场有画面、会商要画面"，画面源却在另一套监控网络里。视频融合接入网关部署在两侧网络的交界处，把监控画面送进会商与调度，组网关系如下图所示。

图2：IDM IV2000 视频融合接入网关典型组网 监控平台经网关接入视频会议与指挥调度系统

应急指挥调度：无人机、布控球与单兵画面一键进会商

应急现场的可用画面往往来自临时架设的设备：无人机航拍、布控球看路口、单兵终端跟着队伍走，这些设备分属不同厂商，协议与码流并不统一。IDM IV2000 支持主流厂商的无人机航拍与布控球视频接入，也支持单兵终端、手机拍摄的视频接入，现场画面统一转成 SIP 会话进入指挥中心的会商系统，与指挥调度系统厂家既有平台顺畅对接。

指挥员在会商终端上按点位点选，无人机、布控球与单兵画面即可上屏，配合一路监控视频转发给多个调看者的能力，前方指挥部、后方指挥中心与分会场可以同看一路画面，不必各自再拉一条专线。这一能力同样适用于军队应急通信车方案中车载设备与后方指挥所的联动调看。

能源电力专网：变电站监控并入调度会商

电力与能源专网的变电站、换流站、发电厂普遍已建成视频监控系统，平台上跑的多是 GB28181；调度侧的视频会商与指挥调度系统则走 SIP。两侧平台由不同厂家建设、不同时期投运，协议不通用，调度员看现场仍要切到监控客户端。

IDM IV2000 通过 GB28181 对接既有监控平台，把站内摄像机点位映射为会商系统可呼叫的号码，调度员在会商终端上直接调看站内画面，用 SIP INFO 与 RFC2833 控制云台转向设备区。老站房的非标码流经标准 H264 转换后同样可上会商，前端设备不必整体更换。该组网方式亦可纳入政府专网光纤通信方案，与既有光纤传输链路协同部署。

公安武警视频会商：监控点位接入会商与处突调度

公安与武警的视频会商、处突调度要求指挥员在同一套系统里既能开会又能看现场。实战中常见的做法是先在监控平台按点位调阅，再把画面推给会商系统，环节多、耗时长，紧急情况下容易错过处置窗口。

IDM IV2000 把 2000 路监控点位接入统一编排，会商终端按号码直接召回点位画面，一路画面可同时分发给多个调看者，多个指挥席位与上级单位同看一个现场。双向语音对讲让指挥员与现场喊话在同一通道完成，减少跨系统沟通的往返。

怎么部署：接入、配置、联调三步

现场实施按接入、配置、联调三步推进，每一步都有对应的核对项，前一步确认无误再进入下一步，可避免会商保障当天的重复返工。三步的工时主要压在监控平台侧的点位核对与逐路联调上。

• 接入：监控网口接监控平台所在网络，会商网口接 SIP 软交换与调度系统所在网络，两网分口接入，避免监控流量与会商信令互相挤占。后面板接口分区见图3，配线逐条挂牌。

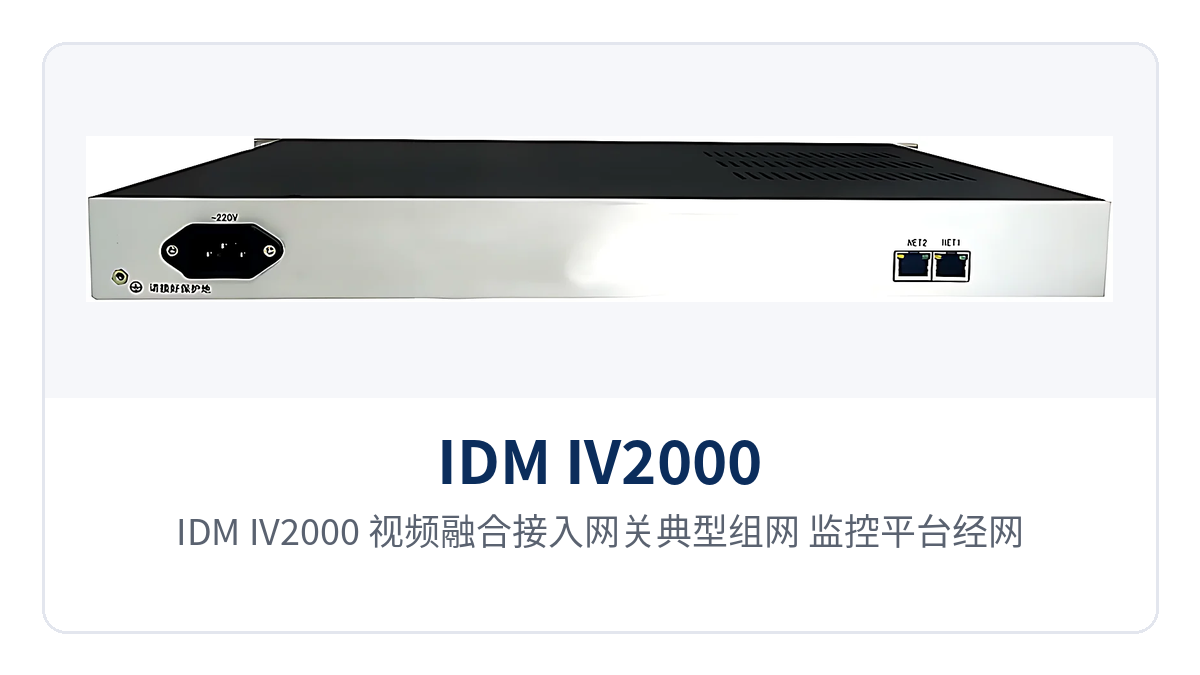

图3：IDM IV2000 视频融合接入网关后面板 业务接口与网络接口接线布局

• 配置平台：在网关内填入监控平台的 GB28181 接入参数，完成注册后自动同步设备目录；对 RTSP、RTMP、ONVIF 设备按地址逐台添加，非标码流设备在转码策略中指定输出为标准 H264。
• 编排点位：按会商侧的调用习惯给点位编号，把常看的点位归入分组；需要多会场同看的点位，按并发路数规划分发关系，避免超过 32路1080P并发上限。
• 联调：逐路测试点位调阅、云台控制与语音对讲，确认会商终端能按号码召回画面；同时核对多调看者分发与多码流输出是否按预期工作，再交付使用。

结语：视频融合接入网关把两套系统接成一套流程

IDM IV2000 视频融合接入网关的价值不在于新增一套视频系统，而在于让已有的监控系统与 SIP 会商系统按原有方式继续运行，同时在两者之间打开一条按号码调阅画面的通路，指挥员的动作从"切换两套系统"简化为"点选一个点位"。作为融合调度网关家族的一员，它与 SIP电台网关、IP接入网关等设备共同构成瑞光极远（Raytrans）面向指挥调度场景的产品展示矩阵，为指挥调度系统厂家选型提供成套参考。

2000 路点位接入与 32路1080P并发转发撑住规模，GB28181 与 SIP 双向转换解决协议隔阂，非标转 H264 保住在用设备，应急、电力与公安武警三类场景由此可以把"看现场"和"开会商"收进同一个动作。
