IDM电台IP网传输与调度设备

IDM Voice365 电台IP网传输设备与调度设备是北京瑞光极远数码科技有限公司研制的电台IP中继与调度设备，由综合业务调度台与IDM Voice365-4 IP接入网关两部分组成，用于把分散在各处的电台音频接入IP网络并在一处集中调度，是面向指挥调度场景的IP接入网关与调度台一体化产品。

设备把硬件时隙交叉与硬件会议室直接做进调度台，不需要另配IP调度服务器，野外与临时指挥所也能开机即用。调度台与网关之间只走IP网络，电台侧的音频、状态与控制信息一并承载，现场布线按站点原有的以太网条件安排即可。作为专业的指挥调度系统厂家，瑞光极远（Raytrans）在军队应急通信车方案中同样采用这一架构，便于快速部署与集中指挥调度。

核心参数速览：硬件时隙交叉与硬件会议室 · 单台4路远端建链 · 本端4路音频接口 · 光纤与RJ45双上联 · 点对点与点对多点网状组网 · MQTT/SIP互通

没有IP调度服务器，电台调度系统怎么自己组网？

传统做法是部署基于SIP的软交换调度系统，系统需要一台IP调度服务器统一做信令与会议处理，结构复杂、体积大，野外和临时指挥场景不便携带。瑞光极远IDM Voice365 走的是无服务器自组网路线：调度台的PAD调度终端直接管理多台远端IP接入网关，状态读取与业务接通都在设备之间完成，不经过服务器中转。

无服务器调度带来的直接变化是整套系统可以装箱搬走。现场只有一台调度台和若干台网关，到达后给网关配置地址即可建立通道，不必先架设服务器，也不必等待机房开通端口。通道建立以后，调度员在PAD调度终端上看到的是各网关实时的接口状态，而不是转述过来的状态。

电台IP网传输设备与调度设备由哪两部分组成？

这套设备由一台综合业务调度台与IDM Voice365-4 IP接入网关组成，两部分分工明确：调度台负责调度操作、会议组织与通道控制，网关负责把电台侧音频接入IP网络并做复用传输。一台调度台可以管理分布在不同站点的多台网关，网关数量按需要接入的电台路数配置。

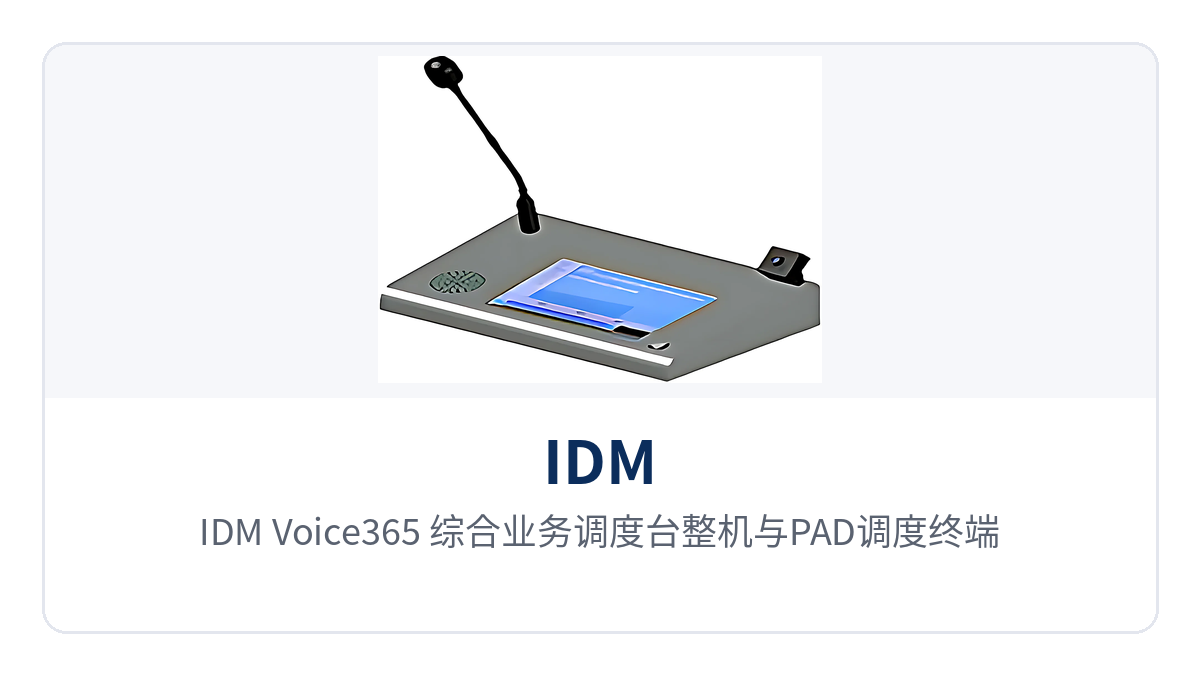

图1：IDM Voice365 综合业务调度台整机与PAD调度终端操作界面

综合业务调度台：把接入与操作收进一台设备

调度台集成了IDM Voice365-4 IP接入网关与PAD调度终端，接入与操作两个环节收在同一台设备内。在PAD调度终端上可以设置多个IP接入网关的参数并存储在设备上，也可以直接接收网关的状态信息、读取各个网关接口的状态，必要时还能主动询问，整个过程无服务器参与。

IDM Voice365-4 IP接入网关：光纤或单RJ45上联

网关采用光纤或RJ45接入IP局域网，沿线站点也可以只用单一RJ45以太网接口，直接接入沿途经过的以太网，省去一段专门布线。网关的配置信息可通过IP网络登录设置，中心端操作台可以存储多组电台接入网关的IP地址和电台接口编号，调度员按编号就能找到对应电台。

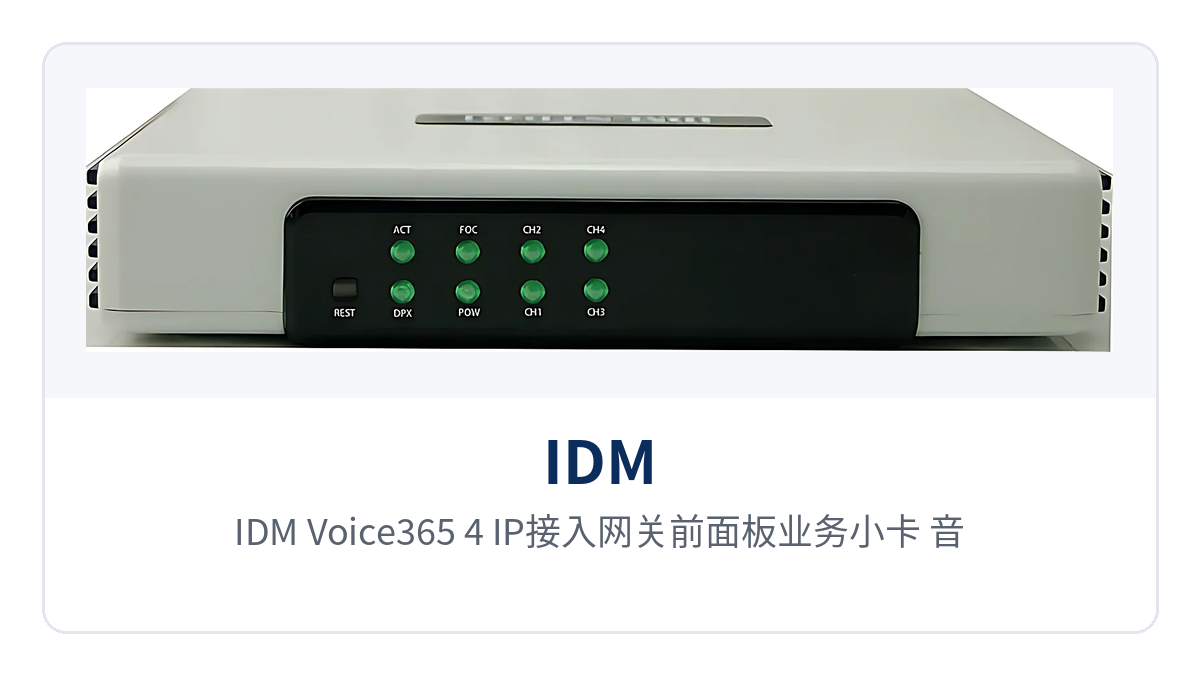

图2：IDM Voice365-4 IP接入网关前面板业务小卡、音频接口与指示灯布局

这套设备有哪些功能？

功能分在调度台与网关两端，调度台承担操作与会议，网关承担接入与分发，两端在同一套IP网内协同工作。下表按功能项列出具体能力，便于对照现场配置逐项核对，两端条目也可直接作为到货验收的核对清单使用。

综合业务调度台功能清单

功能项	功能说明
调度终端集成	集成IDM Voice365-4 IP接入网关与PAD调度终端，接入与操作在一台设备内完成
多网关参数管理	在PAD调度终端上设置多个IP接入网关的参数并存储在设备上，重新上电后仍可调用
网关状态直读	直接接收网关状态信息、读取各网关接口状态，也可主动询问，无服务器参与
一键接通远端业务	在调度终端上一键接通远端网关上的业务，对每个端口具有单独的接收和发送使能操作
硬件会议室	多个用户接口可接入会议室召开会议，具有加入、删除、禁言、禁听等操作
录音与回放	对某通道语音具有录音、回放功能，事后按通道回放核对
呼叫控制	具有接听、呼叫、强拆、强插、监听、转接等功能
硬件时隙交叉	自带硬件时隙交叉连接功能，在调度台协调下可对IP网中任意通道进行操作

IP接入网关功能清单

功能项	功能说明
双上联接入	采用光纤或RJ45接入IP局域网，按站内光缆或以太网条件选择
单RJ45沿途接入	使用单一RJ45以太网接口，直接接入沿途经过的以太网
接收可配置	每个业务小卡的接收可以配置到任何一个IP地址小卡的发送
组播分发	每个业务卡有多个接收端时，采用组播方式发送
地址与编号存储	中心端操作台可存储多组电台接入网关的IP地址和电台接口编号
点对点与网状组网	IP传输的接入复用设备，支持点对点应用，也支持点对多点网状应用
远程配置	网关配置信息可通过IP网络登录配置
组网条件	用于具有固定IP地址的局域网中，用于互联网时需要使用VPN路由器

核心参数与接口能力

接口与能力参数以产品资料为准，下表汇总调度台与网关两侧的明确指标，供选型与组网设计核对。接口数量与建链路数决定现场能接多少路电台，网络条件决定上联介质怎么选，两项在表中分别列出；资料未给出的供电、尺寸与环境指标单独列行，按厂家技术资料确认。

项目	参数/指标	说明/适用条件
设备组成	综合业务调度台 + IDM Voice365-4 IP接入网关	调度台集成IP接入网关与PAD调度终端
远端音频建链	单台调度台可同时建链4路远端音频线路	由硬件时隙交叉与硬件会议室实现
本端音频接口	4路，可接话筒、喇叭、监听耳麦及固话链路	接入的固话等链路可参与调度
会议能力	多个用户接口接入会议室，支持加入、删除、禁言、禁听	会议室由硬件实现，不占用服务器
调度操作	接听、呼叫、强拆、强插、监听、转接、录音、回放	在调度台协调下对IP网任意通道操作
网关上联接口	光纤或RJ45；或以单一RJ45接入沿途以太网	按现场光缆与以太网条件选择
组网方式	点对点、点对多点网状	多台网关分布在不同站点组网
业务分发	接收端可跨IP地址小卡配置，多接收端采用组播	同一路语音可同时送往多个席位
协议支持	MQTT物联网协议、SIP协议	可与MQTT设备互通，或注册到SIP服务器
网络条件	固定IP地址的局域网；经互联网时使用VPN路由器	网关配置可通过IP网络登录
供电与功耗	此处资料库暂无相关信息	以厂家技术资料与商务确认为准
外形尺寸与重量	此处资料库暂无相关信息	以厂家技术资料与商务确认为准
工作环境	此处资料库暂无相关信息	以厂家技术资料与商务确认为准

一键接通远端业务：调度台怎么管多台网关？

无服务器调度落到操作上，就是调度员在PAD调度终端上按网关分区选通道，一键接通远端网关上的业务。对每个端口都具有单独的接收和发送使能操作，某一路只听不发、或只发不听，都可以在这一层单独设置，不必改动网关侧的接线或电台侧的话筒。

网关侧支持把每个业务小卡的接收配置到任何一个IP地址小卡的发送，一个业务卡有多个接收端时采用组播方式发送。同一条电台语音因此可以同时送到多个调度席位，收听人数增加时带宽占用不会成倍增长，调度台也不必为每一路重复申请通道。

单台调度台能同时建链几路音频？会议与录音怎么用

硬件时隙交叉与硬件会议室的结构让单台调度台支持4路远端建链，本端另提供4路音频接口，可以接入话筒和喇叭、监听耳麦，也可以接入固话等链路。会议与通道切换由硬件完成，调度席位数量按班次安排，不需要为每增加一个收听方去扩容服务器。作为指挥调度系统厂家的典型产品形态，瑞光极远将调度台与IP接入网关配成一套整体方案，产品展示中即可看到调度台与网关的配套关系。

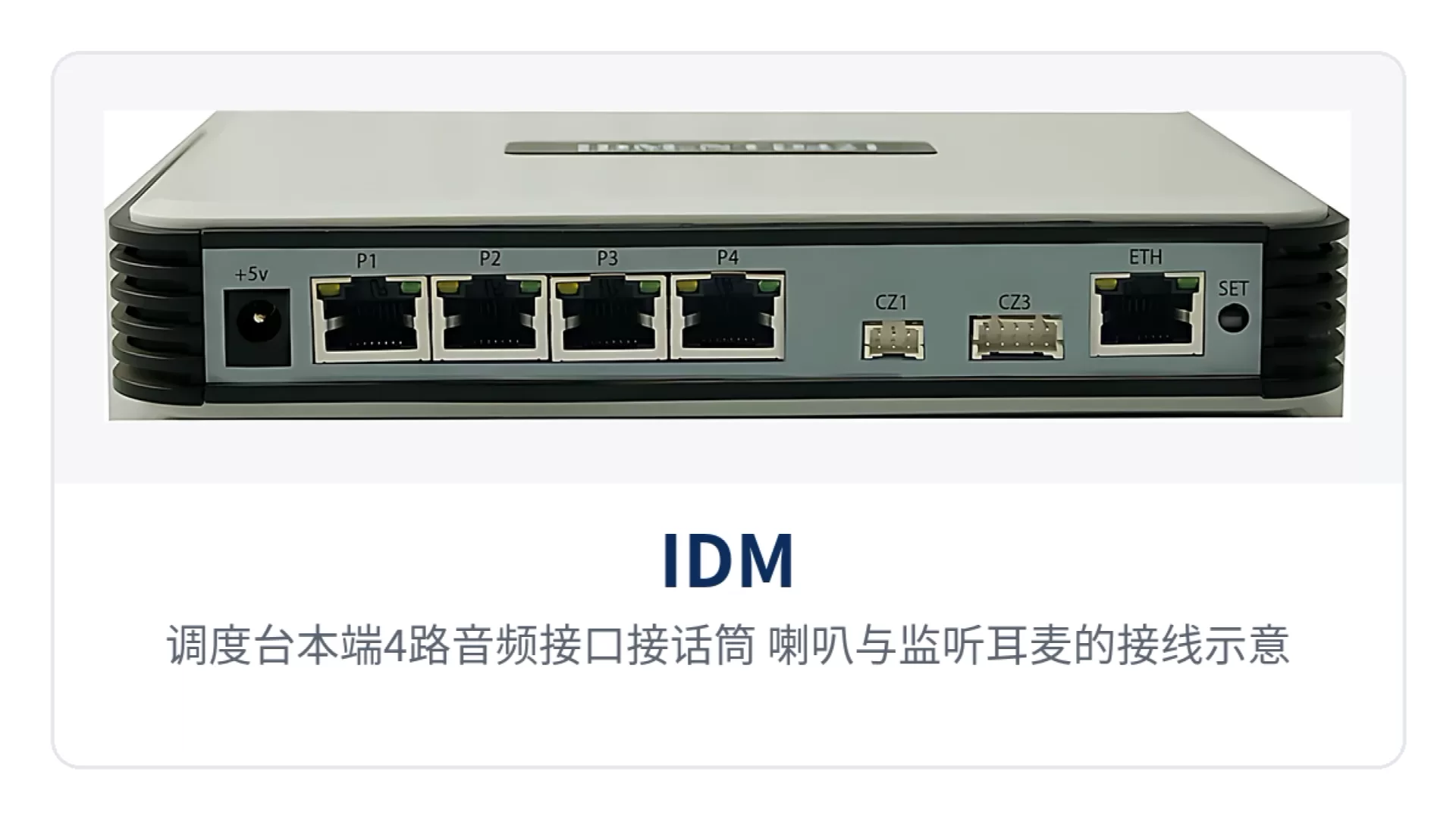

图3：调度台本端4路音频接口接话筒、喇叭与监听耳麦的接线示意

会议能力按用户接口组织。多个用户接口可以接入会议室召开会议，具有加入、删除、禁言、禁听等操作；对某通道语音具有录音、回放功能；调度席位还有接听、呼叫、强拆、强插、监听、转接等操作。在调度台的协调下，可以对IP网中的任意通道进行操作，指挥调度的日常操作均在调度台上完成。

点对点与点对多点网状组网怎么接？

网关是IP传输的接入复用设备，传输方式与接入方式都比较灵活：既支持点对点的应用，也支持点对多点网状应用。点对点时一对网关把两端电台音频直接对接；网状时多台网关分布在不同站点，任意一台的发送可以配置到其他网关的接收，中心调度台只负责操作，不承担转发。瑞光极远的IP接入网关在军队应急通信车方案中即按此方式部署，车载网关就近接入电台，调度台随车指挥。

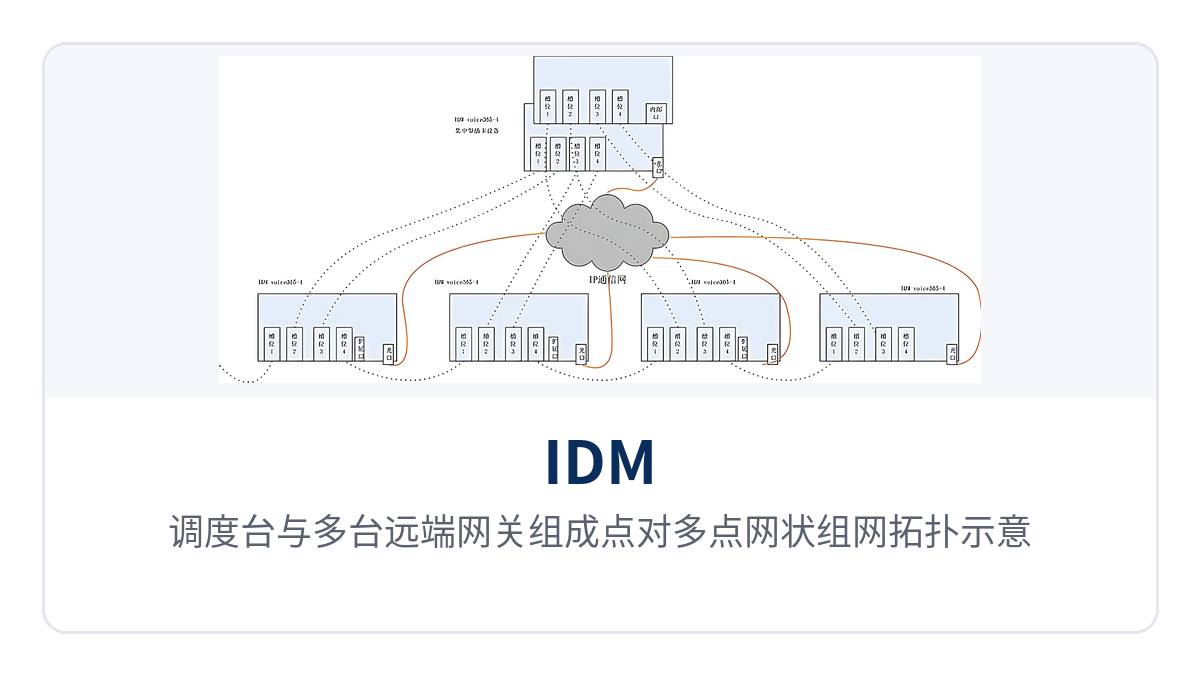

图4：调度台与多台远端网关组成点对多点网状组网拓扑示意

上联方式按现场条件选。站内有光缆就用光纤上联，只有沿途以太网就用单一RJ45接入；设备用在具有固定IP地址的局域网中，当用于互联网时需要使用VPN路由器。组网前先把各站点地址规划好，型号与接口数量按现场电台路数核对，避免中途改动参数影响已开通的通道。

与MQTT/SIP互通：既能自组网也能注册软交换

除了单独自组网，设备还可以运行物联网协议，与MQTT协议的物联网设备互通；也可以运行SIP协议，注册到SIP服务器中。这样既能在无服务器的现场自成一套调度系统，也能在已有软交换网络的机房里作为IP调度网关、IP电台网关、电台接入网关或综合接入网关接入。Raytrans系列设备支持上述两种运行方式，产品展示中按协议配置区分。

两种运行方式可以按项目阶段选择。先期没有软交换平台时按自组网部署，后续平台建成后把设备注册到SIP服务器，既有的调度台操作习惯与网关布线不必推倒重来，改造只涉及协议配置这一层。

典型应用场景

三类场景对电台调度的共同要求是少依赖机房设施、到场就能通，设备按调度台加若干台网关的组合部署，网关就近电台安装，调度台放在指挥席位。以下按现场条件说明接入方式与配置要点。

应急指挥通信：现场无服务器也能接通远端电台

应急指挥现场往往没有可用机房，也没有时间架设软交换服务器。调度台随指挥车携带，远端网关装在电台机房或车载机柜内，到达现场后给网关配置地址，PAD调度终端即可读取各网关接口状态，一键接通远端业务，喊话、对讲与电话调度在同一个席位上完成。瑞光极远的军队应急通信车方案即按此组合配置，IP接入网关就近电台安装，指挥调度在车内调度台完成。

现场通道需要留证时，调度台对某通道语音的录音、回放功能可以直接使用，事后按通道回放核对指令下达过程，不必另配录音设备；临时加入的固话链路接到本端4路音频接口，也能一起参与调度。

石油化工园区：多站点电台统一到一处调度

石化园区的地面电台、消防与巡检电台分布在不同装置区和门岗，彼此之间常靠人工转话。多台IP接入网关按站点就近安装，经园区既有以太网接入，调度台设在应急指挥中心，园区内任一电台的音频都能在中心席位上被收听和管控，跨装置区的联合处置不必再靠电话转述。

园区以太网通常已有固定地址规划，网关按固定IP配置后即可长期运行；跨厂区需要经互联网回传时，按设备要求加装VPN路由器，避免地址与安全策略冲突，也保证调度通道不与办公流量互相干扰。

电力与轨道交通专网：点对多点网状覆盖沿线站点

电力变电站与轨道交通沿线站房的电台数量多、位置分散，逐点拉音频线成本高。网关沿线路就近接入站内以太网或光口，多台网关组成点对多点网状结构，调度台一处操作即可读取沿线各站网关的接口状态，并对指定通道单独设置收发使能。

变电站与站房多为无人值守，设备采用硬件交叉与硬件会议结构，没有服务器需要单独值守维护；调度台集中操作的方式让值班人员在中心就能完成跨站呼叫、强插与转接，减少现场往返次数，也让临时增开的通道不必改动既有布线。

选型与部署要点

选型从三个数开始：需要接入的电台路数、需要同时建链的远端音频路数、需要设置调度席位的数量。前两项决定网关台数与网络分区，席位数量决定调度台的本端音频接口如何分配，三项定下来，设备配置与现场布线就能一次对齐。

部署时先确认每个站点是否有固定IP地址与可用上联介质，再按机房条件决定光纤还是RJ45接入。地址规划与网关编号要在开工前一次定好，后续增开通道只需在调度终端上调整收发使能，不必改动站点布线与电台接线。

作为一款面向专网场景的电台IP网传输设备与调度设备，IDM Voice365 把调度台与IP接入网关配成一套可以整体搬动的系统，无服务器自组网、单台4路远端建链、点对多点网状组网三项能力分别对应现场三个实际约束：没有机房、席位有限、站点分散。瑞光极远作为指挥调度系统厂家，产品展示中可查阅Raytrans系列的具体接口配置与协议参数，以厂家技术资料和商务确认为准。
