IDM IAD03 磁石接入网关

IDM IAD03 磁石话机IP化接入网关是北京瑞光极远数码科技有限公司研制的一台综合接入网关，由 WAN 口、LAN 口与磁石话机接口（MAG）构成，用于把 1 路或 2 路磁石电话接入 IP 网传输。作为瑞光极远旗下 Raytrans 品牌的接入层产品，这款 IP接入网关 使用标准 SIP 协议，可以和标准的 SIP 软交换系统互联，为沿用磁石话机的专网用户提供 VoIP/FoIP 解决方案。IDM IAD03 处在终端与 IP 网络之间的接入层：向下连接磁石话机，向上通过 WAN 口注册到软交换或调度服务器，把磁石话机的信令与语音转换成 IP 网络可承载的 SIP 信令与媒体流。

电力变电站与铁路轨旁机房里，磁石话机常装在值班室或轨旁设备房，线路一旦上不了 IP 网，调度通话就断线。IDM IAD03 磁石话机IP化接入网关针对这类现场做了三件事：支持双服务器注册设置，呼叫控制中心具备双备份，网络故障时快速切换以保持业务不中断；WAN 口除电口（RJ45）外还支持光口（FC），光接口形式下可以和 100M 光纤收发器互通，沿既有光纤链路远距离接入；支持 VLAN 划分与 802.1q、802.1p 协议，可设置语音数据流的业务优先级和 VLAN 标签，提升语音业务在共享链路中的保护能力。这三件事正好落在一件工程事实上：磁石电话IP化改造不必更换话机与既有配线，只在上行侧增加一台接入网关即可。

核心参数速览：1~2 路磁石话机接口（MAG） · 1 个 WAN 口 + 4 个 LAN 口 · WAN 口支持 RJ45 电口与 FC 光口 · 标准 SIP 协议注册 · 双服务器注册与呼叫控制双备份 · AC220V 供电 4W 功耗

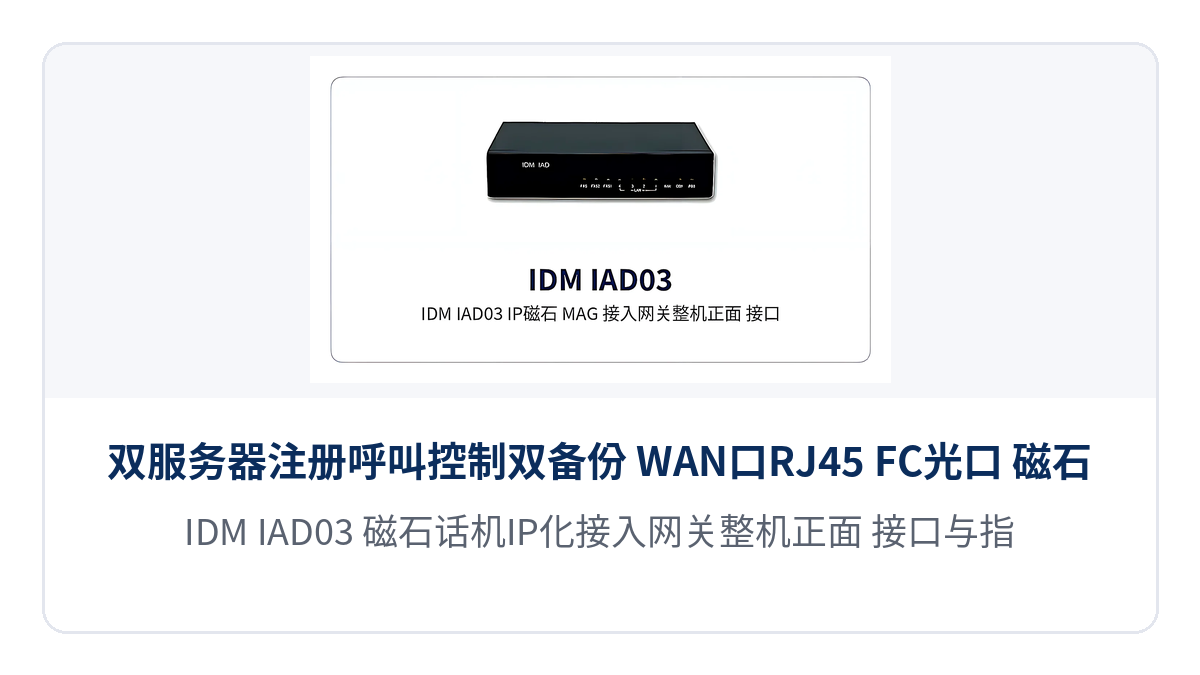

图1：IDM IAD03 磁石话机IP化接入网关整机正面 接口与指示灯布局特写

IDM IAD03 磁石话机IP化接入网关是什么设备？

IDM IAD03 磁石话机IP化接入网关是瑞光极远（Raytrans）推出的一台面向单站点少量话机的IP接入网关，作用是把磁石话机的话音与信令转换成 SIP 信令与 IP 媒体流。磁石话机的话音与信令共用一对线路，呼叫建立依靠线路上的直流与铃流状态变化，与普通按键电话的拨号方式不同；IDM IAD03 在接口侧还原这套线路状态，在网络侧把磁石线路状态翻译成标准 SIP 呼叫，磁石话机因此可以作为 SIP电话机 终端被软交换和调度系统统一管理。

IDM IAD03 提供 2 个磁石话机接口（MAG），按 1 路或 2 路磁石电话配置使用；同时提供 1 个 WAN 口和 4 个 LAN 口，WAN 口负责向上注册到服务器，LAN 口供局域网侧终端接入。IDM IAD03 整机尺寸为长 190mm×深 120mm×高 40mm，电源输入 AC220V、功耗 4W，可直接放在值班桌面或装进站点机柜，不需要额外占用机架空间。

磁石话机怎么接入IP专网？

磁石话机接入 IP 专网的操作顺序是接线、配 IP、注册、开业务，四步都在站点侧完成，话机本身与既有配线不需要改动。

接线环节，先把磁石话机接到 IDM IAD03 的 MAG 接口上，再把 WAN 口接入 IP 专网。站点已有光纤链路时选 FC 光口，此时 IDM IAD03 以 FC光口磁石网关的方式接入，光接口形式下可与 100M 光纤收发器互通；机房内有网线时用电口（RJ45）即可。

配 IP 环节，IDM IAD03 支持 DHCP、DNS 的客户端协议，可自动获取 IP 地址；也可以放在 ADSL Modem 后面，自动运行 PPPoE 协议启动企业因特网接口，PPPoE 中断后能自动重拨，链路恢复后无需人工干预。

注册环节在网络侧完成：IDM IAD03 通过 WAN 口注册到服务器，支持双服务器注册设置，呼叫控制中心由此具备双备份；随后在软交换或调度系统侧配置磁石话机的号码与权限，磁石话机即可参与调度呼叫。

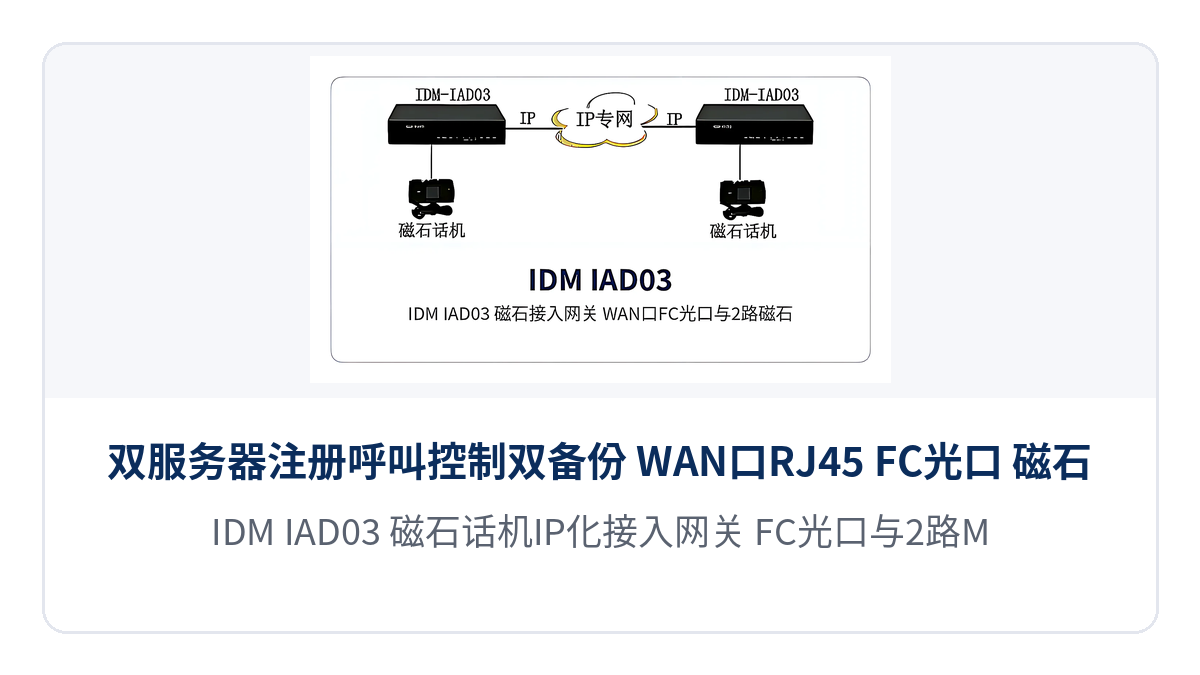

图2：IDM IAD03 磁石话机IP化接入网关 FC光口与2路MAG接线示意

双服务器注册怎么配置？

双服务器注册的目的是让磁石话机在服务器或链路异常时仍然完成呼叫，配置在 WEB 网管页面完成。IDM IAD03 支持双服务器注册设置，呼叫控制中心具备双备份，网络故障时快速切换以保持业务不中断正常服务；注册参数与当前注册状态都可以通过 WAN 口或 LAN 口登录网管页面查看和修改，具体参数项与填写方式以瑞光极远（Raytrans）厂家技术资料为准。

需要注意适用条件：双服务器注册解决的是服务器侧的单点风险，链路本身的冗余仍需单独核对。光口上行时，光纤成端质量、光纤收发器状态与收光功率属于现场条件，应在开通前用光功率计复测并留档。

IDM IAD03 支持哪些功能与网络协议？

IDM IAD03 磁石话机IP化接入网关的功能集中在接入转换、业务保护与远程管理三方面，各功能项与作用如下表。

功能项	功能说明
双服务器注册与呼叫控制双备份	支持双服务器注册设置，呼叫控制中心具备双备份，网络故障时快速切换以保持业务不中断正常服务
VLAN 划分与语音优先级	支持 VLAN 划分，支持 802.1q 和 802.1p 协议，可设置语音数据流的业务优先级和 VLAN 标签，提升语音业务在共享链路中的保护能力
VPN 接入	系统支持 VPN（PPTP&L2TP），磁石电话业务可经加密隧道回传
本地与远程配置	通过 WAN 口注册到服务器，可以通过 WAN 口和 LAN 口登录到磁石话机IP化接入网关进行配置
语音编解码	支持 G.711、G.729A、G.723.1 等多种 ITU-T 解码标准
语音质量处理	动态抖动缓冲管理、回波抵消（满足 ITU-T G.168/165 的标准）、包补偿技术、语音激活检测技术（VAD）和舒适背景音生成（CNG）
网络接入与拨号	可直接放置在 ADSL Modem 后面，自动运行 PPPoE 协议，PPPoE 中断后能自动重拨
IP 地址获取	支持 DHCP、DNS 的客户端协议，支持自动获取 IP 地址
网管方式	支持 WEB 网络管理方式

其中回波抵消满足 ITU-T G.168/165 标准，配合动态抖动缓冲管理与包补偿技术，用于抑制专网长链路和跨网传输带来的回声与抖动；语音激活检测与舒适背景音生成则在静音期降低带宽占用，同时避免通话中出现突兀的静默感。

IDM IAD03 的接口配置与核心技术参数

IDM IAD03 的接口与性能参数以产品资料为准，下表为资料明确的参数汇总，供选型与组网设计参考。

项目	参数/指标	说明/适用条件
产品定位	1 路或 2 路磁石电话到 IP 网传输的接入网关	综合接入网关
磁石话机接口	2 个磁石话机接口（MAG）	按 1 路或 2 路磁石电话配置使用
WAN 口	1 个，支持电口（RJ45）和光口（FC）	光接口形式下可与 100M 光纤收发器互通
LAN 口	4 个	局域网侧终端接入
语音协议	标准 SIP	可与标准 SIP 软交换系统互联
语音编解码	G.711、G.729A、G.723.1	ITU-T 解码标准
回波抵消	满足 ITU-T G.168/165 标准	语音质量处理
抖动与补偿	动态抖动缓冲管理、包补偿技术	抑制链路抖动与丢包影响
静音处理	语音激活检测（VAD）、舒适背景音生成（CNG）	降低静音期带宽占用
VLAN 与优先级	IEEE 802.1q、IEEE 802.1p	语音流业务优先级与 VLAN 标签
VPN	PPTP、L2TP	隧道接入
网管	WEB 网络管理方式	通过 WAN 口或 LAN 口登录配置
尺寸（长×深×高）	190mm×120mm×40mm	桌面或机柜内安装
电源输入	AC220V	—
功耗	4W	—
工作温度	0℃~45℃	室内机房与值班室条件
储存温度	-20℃~80℃	仓储与运输
湿度	10%~90% 无冷凝	—

差异化价值：磁石话机IP化接入网关如何保持调度不中断

IDM IAD03 磁石话机IP化接入网关的差异化价值来自三条与现场稳定性直接相关的能力，产品展示的卖点与对应能力如下表。

差异化卖点	对应能力	对用户的意义
双服务器注册与呼叫控制双备份	支持双服务器注册设置，呼叫控制中心具备双备份，网络故障时快速切换	主用链路或服务器异常时磁石话机仍能完成呼叫，调度业务保持不中断
FC 光口上行并兼容 100M 光纤收发器	1 个 WAN 口可选 RJ45 电口或 FC 光口，光接口形式下与 100M 光纤收发器互通	变电站、轨旁机房与野外站点沿既有光纤接入，不必为新设备重新敷设线缆
VLAN 与 802.1p 语音优先级	支持 VLAN 划分与 802.1q、802.1p 协议，可设置语音数据流的业务优先级和 VLAN 标签	语音与生产数据共享链路时语音优先转发，话音质量不因数据突发而下降

图3：变电站轨旁机房磁石话机经IDM IAD03沿既有光纤接入软交换的组网示意

典型应用场景

电力变电站与铁路轨旁机房

变电站值班室与铁路轨旁设备房里，磁石话机接入调度系统的需求长期存在，但站点可用的上行资源往往只有既有的光纤芯。IDM IAD03 磁石话机IP化接入网关在这里承担的角色是把磁石话机接入 IP 专网：话机侧接 MAG 接口，上行侧选 FC 光口并与 100M 光纤收发器互通，沿既有光纤通道接到站外的软交换或调度服务器。双服务器注册与呼叫控制双备份让主用服务器异常时业务快速切换，调度通话不因服务器侧故障中断；站内语音与远动数据同链路时，用 VLAN 标签与 802.1p 优先级把语音流分开。

政府专网光纤通信末端接入

政府专网光纤通信方案的骨干与汇聚层通常已具备成熟的光纤资源，末端接入点却常因话机型号老旧而难以并入统一调度。IDM IAD03 磁石话机IP化接入网关为这类末端提供了 IP 化路径：1 路或 2 路磁石话机经 MAG 接口接入，使用标准 SIP 协议与既有 SIP 软交换系统互联，磁石话机作为 SIP 终端纳入统一编号与权限管理。专网对链路隔离有要求时，802.1p 语音优先级与 VLAN 划分把语音流与其他业务分开；需要跨网回传时，VPN（PPTP&L2TP）可把业务经加密隧道送回中心。

军队应急通信车与野外无人值守站点

军队应急通信车方案与野外无人值守站点的共同约束是空间小、供电有限、现场无人值守。IDM IAD03 磁石话机IP化接入网关按 1 路或 2 路磁石话机配置，整机功耗 4W、电源输入 AC220V，可直接固定在车厢设备架或站点机柜内；上行侧选 FC 光口沿既有光纤接入，或用电口接入车内局域网。日常运维通过 WEB 网络管理方式完成，运维人员在专网内即可查看注册状态、修改注册参数与 VLAN 设置，不必每次驱车到站；链路中断恢复后，PPPoE 自动重拨特性让设备自行恢复在线。

小结

IDM IAD03 磁石话机IP化接入网关把三件事做在一台小型设备里：接入上，2 个磁石话机接口按 1 路或 2 路配置，用标准 SIP 协议与标准软交换系统互联，SIP电话机与磁石话机不必更换即可上 IP 专网；可靠上，双服务器注册设置与呼叫控制双备份在网络故障时快速切换，WAN 口可选 FC 光口并与 100M 光纤收发器互通，让变电站、轨旁机房与野外站点沿既有光纤接入；可控上，VLAN 划分与 802.1q、802.1p 优先级把语音流与其他业务隔开，WEB 网络管理方式加上 VPN（PPTP&L2TP）支撑远程运维。作为深耕指挥调度系统厂家与光纤收发器厂家领域的品牌，瑞光极远（Raytrans）的 IP接入网关产品可同时服务于智慧矿山通信方案、政府专网光纤通信方案与军队应急通信车方案等场景。选型时先核对话机路数与上行接口形式，再确认可靠性、业务隔离与运维方式三项要求，随后按站点数量决定部署台数，具体链路条件与参数以厂家技术资料和商务确认为准。
