IDM IAD-32S语音网关
全并发32路 双直流双交流三重容灾双逃生 三类协议同机对接
32S语音网关是我公司推出的高性能、高可靠语音接入网关，采用标准的 SIP协议，兼容各种 IP-PBX 和 VoIP 语音平台，提供灵活多样的接入手段，适用于运营商项目和企业融合通信的规模化部署，其全并发呼叫处理能力还特别适用于 IP 联络中心解决方案，可满足大话务量呼叫的需要。
IDM IAD-32S 全并发语音网关是一款采用标准 SIP 协议、面向专网规模化语音接入的 1U 机架式设备，由瑞光极远（Raytrans）研制，用于把普通话机、电脑、传真机与电话外线接入 IP 语音网并跨接 PSTN，也可作为 IP 接入网关实现 SIP 电话机等终端的产品展示与统一接入。整机以 2~6 片 DSP 阵列承担全并发呼叫处理，支持双直流供电与双交流供电，具备三重容灾与双逃生能力，适用于政府专网光纤通信方案及指挥调度系统厂家构建的语音接入场景，并为 IP 联络中心语音接入方案提供可靠的网关支撑。
核心参数速览：1 GHz 处理器 · DSP阵列 200 MHz 可配 26 片 · SIP/IMS/MGCP 呼叫控制 · 单/双直流 -36-72V · 128 MB DDR3 + 32 MB Flash · 1U 机架 44×440×260 mm
全并发语音网关是什么设备？
全并发语音网关是把每一路话路的语音与信令同时转换为 IP 数据包、并让所有路数在同一时刻都能接通的语音接入设备。与按比例共享处理资源的做法不同，全并发意味着忙时每一路都拿到独立处理通道，不会因为部分话路占线而挤掉后续呼叫，这也是 IP 联络中心与大话务量站点选型时先看的一项指标，直接关系到 IP 联络中心语音接入方案的整体承载能力。
IDM IAD-32S 处在语音接入层：向下连接普通话机、电脑、传真机、宽带网络与电话外线，向上通过 SIP、MGCP 或 IMS 注册到 IP-PBX、VoIP 语音平台或软交换，完成模拟语音与传真业务到 IP 语音流的转换。整机为 1U 机架式，尺寸 44×440×260 mm，装入标准通信机柜即可投运，作为 IP接入网关 承担模拟话机与 IP 平台之间的桥梁角色，也可与 SIP电话机 混合组网使用。

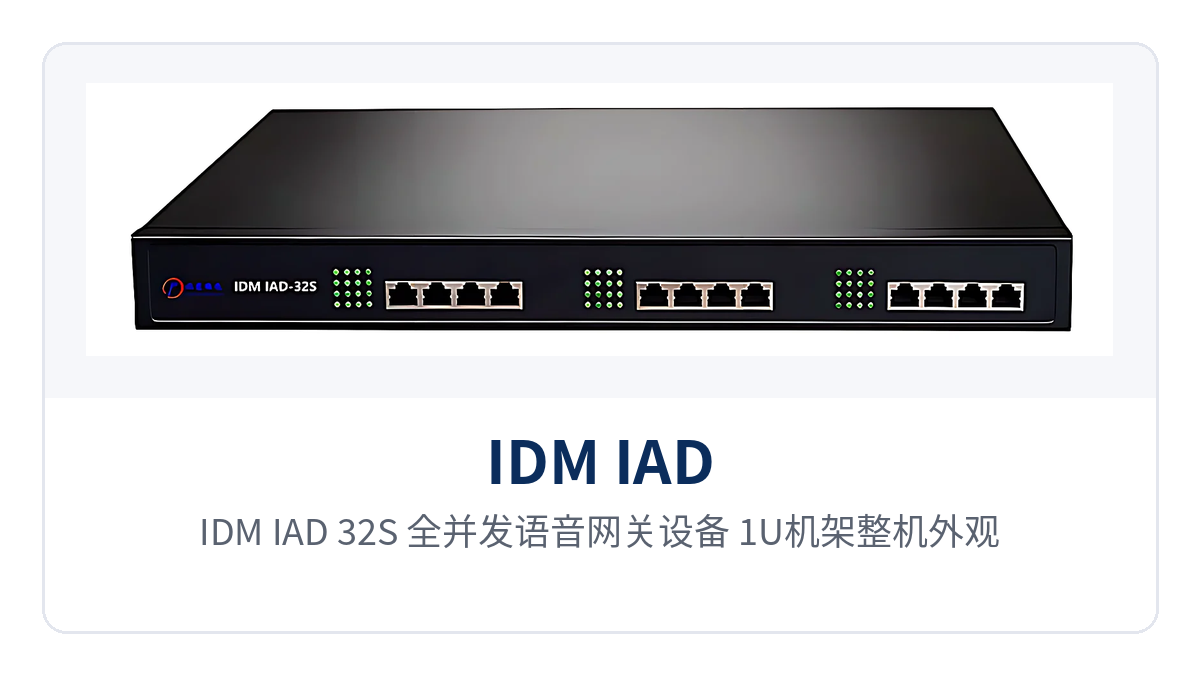

图1：IDM IAD-32S 全并发语音网关设备 1U机架整机外观与接口布局特写
语音网关支持哪些呼叫控制协议？
IDM IAD-32S 同时支持三类呼叫控制协议：SIP/UDP 与 SIP/TCP（RFC3261）、IMS 平台（3GPP）、MGCP（RFC3435）。新建的 SIP 软交换与 IP-PBX 走 SIP 通道，运营商与政务 IMS 网络的业务开通走 IMS 通道，早期软交换仍用 MGCP。
三类协议可在同一台设备上分别对接，专网平台换代时不必一次性更换语音接入设备；改造可以按站点分批推进，存量语音网从 MGCP 并入 SIP 平台的过程不需要一次停机切换。
网络承载侧支持 SSH、HTTP、HTTPS、DHCP 客户端、PPPoE 客户端、Radius、DNS 与 STUN，适应专网固定 IP 分配、RADIUS 认证与 NAT 穿越。来电显示支持 Bellcore/Teleordia、ETSI、BT 与 DTMF 四种制式，与 PSTN 外线接入时的主叫号码透传相匹配。
功能一览：语音、传真与办公调度能力
IDM IAD-32S 的语音业务功能覆盖呼叫控制、媒体处理、补充业务与传真四类，下表按功能项列出具体说明，便于与现网平台逐项核对开通范围。表中传真、DTMF 与拆线方式三项直接决定专网外线接入的兼容性，选型时应重点确认。
| 功能项 | 功能说明 |
|---|---|
| 呼叫控制 | SIP/UDP 和 SIP/TCP（RFC3261）、IMS 平台（3GPP）、MGCP（RFC3435） |
| 网络协议 | SSH、HTTP、HTTPS、DHCP 客户端、PPPoE 客户端、Radius、DNS、STUN |
| 来电显示 | Bellcore/Teleordia、ETSI、BT、DTMF 四种制式 |
| 语音编解码 | G.711、G.729A、G.723.1、GSM、iLBC |
| DTMF | 带内语音透传、RFC2833、SIP-INFO |
| 拍叉上报 | 本地处理、RFC2833、SIP-INFO |
| 传真 | G.711 传真透传、T.38 传真自动切换，速率 9.6kbps，支持 V.21/V.27ter/V.29 协议 |
| 拆线方式 | 忙音检测、反极性检测、断电拆线 |
| QoS | DiffServ、TOS、802.1P/Q VLAN |
| 音质提升技术 | 回音消除（G.168-2004）、抖动缓冲、静音抑制（VAD、CNG）、PLC |
| 呼叫转换 | 盲转、咨询转 |
| 呼叫转移 | 无条件转移、无应答转移、遇忙转移 |
| 录音存储 | 远程录音 |
| 办公与调度功能 | 可编程路由、号码位图、三方通话、缩位拨号、免打扰、同振、彩铃、寻线组、区别振铃等 |
| 路由与号码变换 | 支持 500 条路由和号码转换规则 |
| 防雷保护 | 提供 3.5kV 防雷保护 |
安全策略与集中运维怎么落到现场？
专网语音边界有两个风险口：信令被窃听或伪造，媒体流被旁路监听。IDM IAD-32S 用 TLS 与 SRTP 分别保护信令与媒体，再用访问白名单与恶意 IP 锁定限制非法终端注册；运维侧通过网管系统、ACS 自动配置与 8 级日志完成批量下发与故障回溯，规模化部署不必逐台现场配置。
| 功能项 | 功能说明 |
|---|---|
| 安全协议 | HTTPS、SSH、TLS、SRTP |
| 加密 | SIP 信令加密、配置文件加密导入/导出、密码/PIN 码加密 |
| 防恶意入侵 | 恶意 IP 锁定、访问白名单、防火墙（动态防御、静态防御、禁 Ping）、SIP 授信地址、告警和通知 |
| VLAN | DHCP 自动发现、手动配置 |
| VPN 客户端 | L2TP、OpenVPN |
| 网管平台 | 网管系统 |
| 自动管理 | TFTP、FTP、HTTP 或 HTTPS 方式下载文件；通过 DHCP option 66 或重定向获取 ACS 地址 |
| 日志 | 8 级日志管理、Syslog |
| 数据抓录 | 端口语音抓录、数据包抓录 |
| 状态与统计 | 呼叫状态与统计、系统状态监控与统计 |
| 版本升级 | 通过设备 Web 界面或配置远程自动管理系统完成 |
双直流供电与三重容灾怎么保证通话不中断？
电力专网机房普遍采用 -48V 直流体系，交流配电并非处处可用。IDM IAD-32S 提供单/双直流 -36~-72V 输入（2 安培）与单/双交流 100~240V 输入（50/60 赫兹，1.2 安培以内）两种制式，双电源为冗余配置，任一路失效整机继续运行。双直流供电适配专网机房，加装语音网关不必另配逆变设备。
容灾按三层组织：主备切换承接设备级故障，多机热备让多台设备组成同一套接入资源池，负载均衡把并发呼叫分摊到各台设备。调度席位与值班话机在切换过程中不需要重新拨号确认，单台设备停机维护也不会切断在用的语音通道。
逃生能力解决极端故障：网络链路中断时走断网逃生，市电与直流同时失效时走断电逃生，配合断电拆线机制保证语音仍可通。对无人值守站点，双直流供电与双逃生组合成一条独立兜底通道，不必依赖上级网络的可用性。
| 可靠性项目 | 实现方式 | 适用条件说明 |
|---|---|---|
| 电源配置 | 单/双直流 -36~-72V、单/双交流 100~240V | 双电源冗余，任一路失效不影响运行 |
| 网口冗余 | 双网口冗余保护 | 局部网络故障时通话不中断 |
| 容灾机制 | 主备切换、多机热备、负载均衡 | 需在调度平台上配置主备或集群参数 |
| 逃生方式 | 断网逃生、断电逃生 | 网络或电源失效时语音仍可通 |
| 拆线保护 | 断电拆线、忙音检测、反极性检测 | 与 PSTN 外线或话机接续状态联动 |
DSP阵列与硬件性能参数
硬件侧的容量与供电指标决定部署方式：1 GHz 处理器负责整机控制与呼叫处理，DSP阵列按话务量配 2~6 片、每片 200 MHz，128 MB DDR3 内存与 32 MB 闪存承载系统与配置。下表参数取自瑞光极远（Raytrans）产品资料，用户接口路数随订货配置确定，投标前需与厂家逐项核对。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 处理器（CPU） | 1 GHz | 整机控制与呼叫处理 |
| 语音处理器阵列（DSP） | 200 MHz，可配备 2~6 片 | 按话务量配置片数，DSP阵列决定并发处理能力 |
| 系统内存（RAM） | 128 MB，DDR3 | 呼叫处理与系统运行 |
| 闪存（Flash） | 32 MB | 系统与配置文件存储 |
| 尺寸（高×宽×深） | 44×440×260 mm | 1U，机架式安装 |
| 重量（净重） | 3 kg 以内 | 单人可完成上架 |
| 单/双交流电源 | 100~240 伏特，50/60 赫兹，1.2 安培以内 | 交流机房直接取电 |
| 单/双直流电源 | -36~-72 伏特，2 安培 | 匹配专网直流机房 |
| 安装方式 | 机架式 | 标准通信机柜 |
| 用户接口数量 | 此处资料库暂无相关信息 | 按订货配置确定，以厂家技术资料为准 |
| 整机功耗 | 此处资料库暂无相关信息 | 以厂家技术资料与商务确认为准 |
| 工作环境 | 温度 0~40℃；相对湿度 10%~90%（非冷凝） | 机房环境 |
| 储藏环境 | 温度 -40~70℃；相对湿度 5%~90%（非冷凝） | 仓储与运输 |
典型应用场景
三类专网有一个共同点：站点分散、值守人员少、故障时要靠语音兜底。以下按行业说明 IDM IAD-32S 的落位方式、供电条件与容灾配置，便于按现场条件逐项对照选型。
电力专网：-48V 直流直供，双机热备守住变电站语音
变电站与开关站的通信机房以 -48V 直流供电为主，交流插座并不保证可用。IDM IAD-32S 由机房直流屏直接取电，单/双直流 -36~-72V 输入匹配该体系；两台设备做多机热备后，一台检修或故障时另一台承接全部呼叫。调度电话与上级调度平台之间保持注册，值班员不需要感知切换过程。作为指挥调度系统厂家的常用接入设备，该型号在电力专网中承担语音接入与调度电话的落地环节。
轨道交通通信：断网断电双逃生，调度电话始终在线
车站、区间设备房与车辆段的语音点位分散，维护窗口短、进入轨行区的次数越少越好。IDM IAD-32S 为 1U 机架式，可装入区间设备柜与车站通信机柜；网络中断时走断网逃生，供电失效时走断电逃生，调度电话与值班话机之间的接续不因单一故障中断。运维侧通过网管系统与 TFTP、FTP 下发配置，版本升级不必派人到站。在政府专网光纤通信方案中，此类站点接入同样依赖 IP接入网关完成语音侧的汇聚。
应急指挥与无人值守站点：一台网关撑起站点语音
应急指挥车、临时值守点与泵站、微波站这类无人值守站点，通常只有一条上行通道与一个机柜。IDM IAD-32S 在一个 1U 机箱内完成 SIP电话机接入、传真与呼叫处理，DSP阵列按话务量配片，忙时呼叫不会被挤掉；单/双直流与单/双交流可选，站点有什么电就接什么电。设备支持 ACS 自动配置与网管集中监视，多个站点一处运维，适合作为指挥调度系统厂家的前端接入节点纳入统一管理。
全并发语音网关怎么选型？
选型建议按“先协议、再供电、后容灾”的顺序核对：协议决定能否接入既有平台，供电决定能否在专网机房直接取电，容灾与逃生决定故障时的兜底能力，三项确认后再比较传真、运维等外围功能。下表按维度列出核对内容与判断依据，可逐行打勾。
| 选型维度 | 建议核对内容 | 判断依据 |
|---|---|---|
| 协议对接 | 平台走 SIP、IMS 还是 MGCP | IDM IAD-32S 三类呼叫控制均支持 |
| 供电制式 | 机房是交流 220V 还是直流 -48V 体系 | 双直流 -36~-72V 与双交流 100~240V 均可选 |
| 容灾等级 | 单机、主备还是多机热备 | 主备切换、多机热备、负载均衡三重能力 |
| 逃生要求 | 是否需要断网、断电场景下仍可呼叫 | 断网逃生与断电逃生同时具备 |
| 并发与话务 | 忙时并发呼叫量与话务峰值 | DSP阵列按话务量配 2~6 片 |
| 传真业务 | 是否承载 T.38 传真 | G.711 透传与 T.38 自动切换，速率 9.6kbps |
| 运维方式 | 是否需要集中网管与批量配置 | 网管系统、ACS 自动配置、8 级日志 |
并发能力要靠 DSP 片数兑现：IP联络中心语音接入方案与话务集中的站点按忙时并发选片数，片数不足时往往先表现为高峰时段接通率下降。工作环境为 0~40℃、相对湿度 10%~90%（非冷凝），超出该范围的室外机柜需要另行确认安装条件。瑞光极远（Raytrans）可提供产品展示与选型对照资料，便于逐项核实。
结语
IDM IAD-32S 作为一款全并发语音网关，把三件事收在同一台 1U 设备里：DSP阵列可配 26 片承担全并发呼叫处理，单/双直流 -36-72V 与单/双交流直接适配专网机房，主备切换、多机热备、负载均衡与断网、断电逃生组合成故障兜底。瑞光极远（Raytrans）围绕 IP接入网关与 SIP电话机接入提供完整产品展示，可纳入政府专网光纤通信方案统一规划。
选型时先确认协议与供电制式是否匹配现场，再按忙时并发确定 DSP 片数，最后按站点重要程度确定热备层级与逃生配置。电力、轨交与应急指挥类站点按这三个层次核对，设备配置就能与现场条件对齐；指挥调度系统厂家在方案集成时也可按同一顺序完成 IP联络中心语音接入方案的落地核对。
