IDM-HD系列视频光端机

IDM-HD系列数字高清视频光端机是一款SDI高清视频光端机，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于广播电视行业、高清会议等系统的串行数字视频远距离传输，成对部署在信号源与显示端之间，是专业视频光端机产品展示中的典型机型。

设备用一根光纤同时承载1路HD/SD-SDI、1路HDMI与1路CVBS三路视频，加上音频、RS422/RS232双向控制数据、4路电话与4路VLAN千兆网络，接收端还原出2路SDI输出。作为一款面向视频与多业务融合场景的多业务光端机，其信号格式从270Mbps到2.97Gbps，符合SMPTE-292、SMPTE-259M等标准数字电视格式；内置的千兆网光端机能力与电话光端机接口，可满足视频监控与语音调度的复合需求，也适用于政府专网光纤通信方案中的视频接入层。

核心参数速览：三路视频单纤（SDI/HDMI/CVBS） · 接收端2路SDI输出 · 2.97Gbps速率 · 4路VLAN千兆 · 4路电话 · 光口FC/PC 1310nm或1550nm · 传输距离0～100Km · 工业级宽温-20℃～+55℃

作为专业光端机厂家，瑞光极远（Raytrans）为该系列光端机提供完整的产品展示与技术支持。

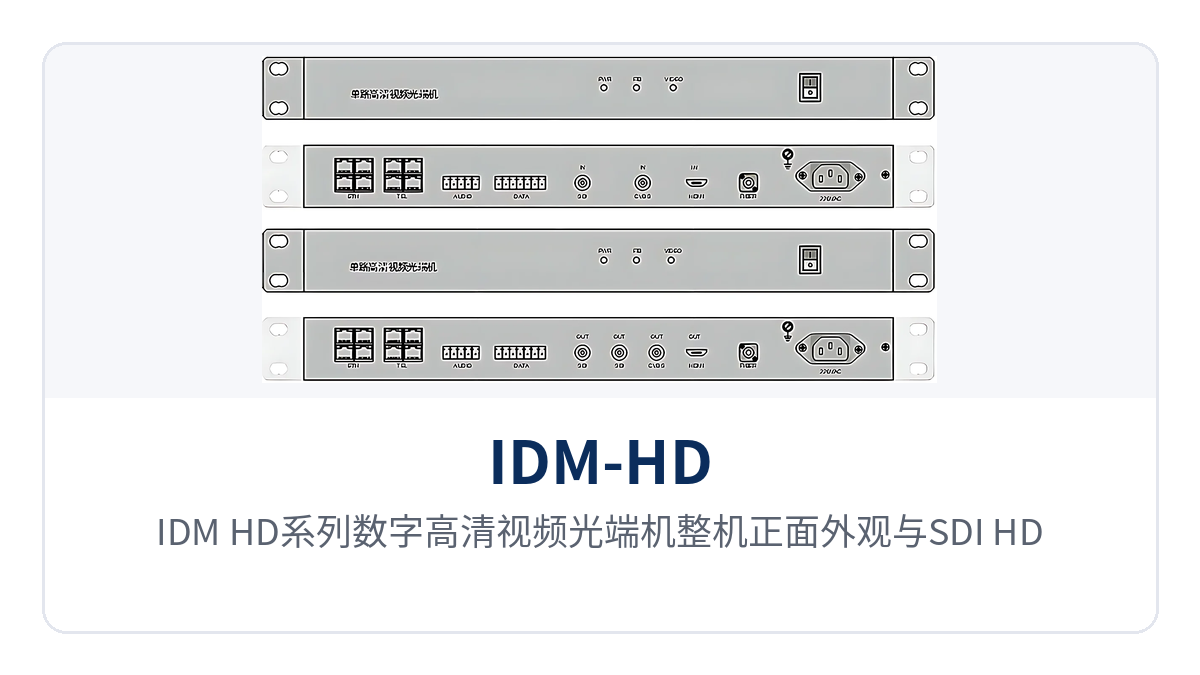

图1：IDM-HD系列数字高清视频光端机整机正面外观与SDI、HDMI接口状态指示灯特写

SDI高清视频光端机是什么设备？

SDI高清视频光端机是把串行数字视频信号转成光信号、经光纤远距离传输后再还原输出的设备，用来替代长距离敷设的同轴电缆。它解决的现场问题是：摄像机、切换台、矩阵与显示端之间隔着几百米到几十公里，同轴电缆衰减大、易受干扰，用一根光纤即可把画面原样送过去。

IDM-HD系列的特别之处在于业务不只限于视频。一条光链路上同时跑着三路不同格式的视频、一路平衡音频、一路RS422/RS232双向控制数据、4路独立VLAN分割的千兆网络与4路电话，站点侧设备箱不必为每类信号各放一台传输设备。对于需要同时承载视频、数据、语音与网络的产品展示场景，这类多业务光端机可在一台设备上完成全部接入。

单纤三路视频光端机怎么把SDI HDMI CVBS送进一个光口？

三路视频在设备内部被分别数字化后复用进同一路光通道，接收端按接口类型分别还原，彼此不占用对方的通道。工程上先确认三路视频各自从哪台设备来、到哪台设备去，再按接口对号接线。

• SDI通道：1路单向输入，BNC接口、75Ω阻抗，接收端输出2路SDI，可同时驱动主备切换台或两块监视屏；
• HDMI通道：1路，HDMI V.1.3接口，直接对接会议终端、播放器与拼接处理器；
• CVBS通道：1路，BNC接口，用于接入老式模拟摄像机，或作为标清备份画面。

接收端双SDI输出是现场常问的一处：一台视频光端机就能把同一路画面分成两路，主备切换台、录像机与监视墙各接一路，不必再加信号分配器，机柜里少一个故障点，也少一个取电位。

这台设备集成哪些功能？

IDM-HD系列的功能按业务通道与工程适配两条线展开，出厂时按配置固化，现场按端口标识接线即可，不需要额外的软件设置与参数调试。下表列出各项功能及其对现场的作用，便于按项目逐项核对。

功能项	功能说明
三路视频单纤传输	1路HD/SD-SDI、1路HDMI、1路CVBS在同一条光纤上传送，接收端分别还原输出
接收端双SDI输出	同一路SDI画面在接收端输出2路，可直接驱动主备切换台、录像机与监视屏，无须外加信号分配器
全速率覆盖	工作范围270Mbps～2.97Gbps，覆盖SD-SDI、HD-SDI与3G-SDI三档码率
SMPTE标准兼容	支持SMPTE-292、SMPTE-259M串行数字视频格式，并对1.485Gbps信号做时钟恢复
全数字无压缩	视频不经压缩编码直接上光纤，无编解码延时，实时无损还原，达到广播级指标
品牌设备兼容	与各大品牌拼接处理器、矩阵、摄像机、会议终端对接，输出图像无雪花、无噪点、无闪屏、无裂屏
RS422/RS232双向数据	1路控制数据双向透传，115200bps及以下向下兼容，用于云台与前端设备控制
4路VLAN千兆网络	4路独立VLAN分割的千兆以太网通道，10/100/1000Base-T自适应，业务之间互相隔离
4路电话通道	4路电话接口，RJ11，与视频、音频、数据同纤传输
自动均衡与误码校正	内置自动电缆均衡，长电缆输入下画面保持清晰稳定；设误码校正电路，具备抗突发干扰能力
ESD与状态监视	内置ESD静电保护电路，LED状态指示灯对关键参数在线监视
波长可选	输出光波长1310nm、1550nm，可配16种CWDM波长，兼容ITU-T G.694.2
工业级结构	工业级防尘防冻防雷耐高温设计，全铝合金机身散热良好，独立桌面式与1U机架插卡式可选

技术参数

IDM-HD系列的接口与指标按业务分类列出，视频、音频、光路、数据、网络、电话与电气环境各自成组，便于按项目逐项核对。现场条件与下表不一致时，以出厂配置单与厂家技术资料为准。

视频与音频接口参数

项目	参数/指标	说明/适用条件
SDI通道数量	1路单向，接收端2路SDI输出	同一路画面在接收端复制为两路
视频信号格式	SMPTE-292、SMPTE-259M串行数字视频信号	覆盖SD-SDI与HD-SDI格式
视频信号速率	270Mbps、1.485Gbps、2.97Gbps	对应SD-SDI、HD-SDI与3G-SDI三档
自动电缆均衡	270Mbps优于250m，1.485Gbps优于100m	前端同轴电缆长度在该范围内可自适应
反射损耗	典型值＞15dB（1.485Gbps）	反映接口阻抗匹配水平
上升下降时间	<0.8ns	影响码流边沿质量
数据精度	10Bit	SDI视频取样位宽
阻抗	75Ω	与摄像机、矩阵的视频口一致
输入信号电平	>380mVP-P	输入侧可识别的电平下限
输出信号电平	800mVp-p±10%	接收端输出电平
HD-SDI抖动	<0.2UI(134ps)@100kHz，<1.0UI(673ps)@10Hz	决定切换台能否稳定锁定
SDI抖动	<0.2UI(740ps)	标清码流的抖动控制
SDI接口形式	BNC	标准同轴接口
HDMI通道	1路，HDMI V.1.3	对接会议终端、播放器与拼接处理器
CVBS通道	1路，BNC	老式模拟摄像机或标清备用画面
音频通道	1路，平衡600Ω，典型0dBm，10Hz～15KHz，24Bit，信噪比≥80dB	音频接口为凤凰端子，与视频同步传输

光接口、数据、网络与电话参数

项目	参数/指标	说明/适用条件
光波长	1310nm、1550nm，另可配16种CWDM波长	兼容ITU-T G.694.2，两端波长配对使用
发射机光功率	-7±2dBm	用于链路光功率预算
接收光灵敏度	-22dBm～-3dBm	收光功率落在此区间链路可正常工作
光接口形式	FC/PC	与现场ODF成端方式对应
传输距离	0～100Km	按光缆衰减与接头损耗换算实际可达距离
数据接口	1路RS422、RS232，双向，凤凰端子	115200bps及以下向下兼容，用于控制指令透传
网络接口	4路独立VLAN分割，RJ-45	10/100/1000Base-T自适应以太网
电话接口	4路，RJ11	与视频、数据、网络同纤传输
输入电压	AC 220V±5%	机房与设备箱市电接入
功耗	<15W	整机长期在线运行
工作温度	-20℃～+55℃	工业级宽温，适配户外设备箱与无人值守机柜
存储温度	-40℃～+65℃	仓储与运输条件
湿度	0～95%（无冷凝）	高湿环境以无冷凝为前提
设备尺寸	435mm×250mm×44mm（L×W×H）	1U高度，便于机架上架
重量	约2Kg	含机身的整机重量

广播级视频光端机的2.97Gbps与SMPTE标准怎么理解

广播级视频光端机把视频当作原始码流传输，既不压缩也不重编码，画面质量只取决于接口指标与光链路质量。SMPTE-259M规定270Mbps的SD-SDI串行数字接口，SMPTE-292M规定1.485Gbps的HD-SDI接口，2.97Gbps对应3G-SDI这一档速率。

IDM-HD系列的工作范围覆盖这三档码率，并对1.485Gbps信号做时钟恢复，HD-SDI抖动控制在0.2UI以内（100kHz），接收端还原出的码流可被切换台与矩阵直接识别，不需要在现场另加格式转换设备。

全数字无压缩传输怎么保住画面细节

全数字无压缩的意义是画面上没有压缩算法留下的痕迹，也没有编解码环节带来的延时。同轴电缆长距离敷设后容易被沿线动力电缆、变频器与雷击浪涌引入干扰，画面出现雪花、噪点、闪屏与裂屏；模拟调频、调相光端机还存在交调干扰，多路业务同纤时互相影响。

• 内置自动电缆均衡，前端电缆长短不一时仍能保持画面清晰稳定；
• 设误码校正电路，针对突发干扰做纠正，雷雨与强电磁环境下的可用性更高；
• 内置ESD静电保护电路，降低插拔与感应电压损伤端口的风险；
• 与各大品牌拼接处理器、矩阵、摄像机、会议终端对接，输出图像无雪花、无噪点、无闪屏、无裂屏。

典型应用场景

三类现场常选IDM-HD系列：广播电视专网、工业安防监控专网与高清视频会议专网。三者的共同点是一条光纤上要同时跑视频、控制数据与网络，差别落在画面标准、环境条件与运维方式上。

广播电视专网

电视台演播室、转播车与播出机房之间的SDI链路要求画面无损、延时可控。IDM-HD系列按SMPTE-292、SMPTE-259M接收SD-SDI与HD-SDI信号，接收端双SDI输出可一路进主切换台、一路进备切换台或录像机，机柜里省掉一台信号分配器。

HDMI口对接审看监视器与拼接屏，CVBS口接老式监视设备或作标清备份，三路画面共用同一条光缆路由。机房到演播室距离较远、或需要跨楼传输时，一根光纤即可替代成组敷设的视频同轴电缆。

工业安防监控专网

厂区、矿区、变电站与管线阀室的监控点位温差大、粉尘与雷雨常见，机柜多数无人值守。IDM-HD系列按工业级宽温-20℃～+55℃工作，采用工业级防尘防冻防雷耐高温设计，全铝合金机身散热良好，可装入户外设备箱与立杆机柜。

4路VLAN千兆网络把摄像机、门禁与办公网在同一条光纤上分割传输，业务之间互相隔离；4路电话承担岗位之间的调度通话，RS422/RS232口用于云台与前端设备控制，视频与数据不必分别布线。

高清视频会议专网

会议室与主会场之间往往已有光缆资源，但芯数紧张，一台设备要同时接会议终端、摄像机与大屏。IDM-HD系列的HDMI口对接会议终端与拼接处理器，SDI口对接广播级摄像机，CVBS口接标清信号源，接收端两路SDI输出分别进主备显示链路。

设备即插即用、无需设置，现场按端口标识完成接线后即可出图。会议系统改造项目中，原有的视频光端机只能传单一格式画面时，可用这台设备把三种格式的信号一次收进同一根光纤。

SDI光端机能传多远？链路怎么核算

IDM-HD系列的标称传输距离为0～100Km，实际可达距离由发射光功率、接收灵敏度与线路损耗三者共同决定。发射机光功率-7±2dBm、接收光灵敏度-22dBm～-3dBm，按光缆每公里衰减值、熔接点与法兰数量逐段扣减后，剩余余量才是可用距离。

• 距离超过20Km时优先选1550nm窗口，衰减更低，也可按项目配CWDM波长错开同缆内的其他业务；
• 单芯光纤两端收发波长必须配对，一端用1310nm发送，则对端用1550nm发送；
• 光口为FC/PC，跳线成端方式与现场ODF保持一致，插拔前先清洁端面；
• 链路两端预留3dB以上余量，用于应对光缆老化与接头污染；
• 路由分段多、跳接点多的链路，先现场实测收光功率，再决定是否更换光模块或增加中继。

怎么选型与安装

选型先定安装形态，再定光模块与业务组合。IDM-HD系列有独立桌面式与1U机架插卡式两种结构，桌面式适合单点小规模部署，1U机架插卡式适合机房集中上架，两者均为全铝合金机身，散热性能较好。

• 供电按AC 220V±5%接入，整机功耗<15W，机柜取电与散热压力较小；
• 设备尺寸435mm×250mm×44mm、重约2Kg，上架前核对机柜深度与托架位置；
• 现场安装即插即用，按端口标识依次完成视频、音频、数据、网络与电话接线；
• 上电后先看LED状态指示灯，再逐路核对画面与数据收发；
• 光跳线避免小半径盘绕与长期受力，尾纤绑扎留出活动余量。

结语

作为一款SDI高清视频光端机，IDM-HD系列把SDI、HDMI、CVBS三路视频、平衡音频、RS422/RS232双向数据、4路VLAN千兆网络与4路电话收敛到一根光纤上，接收端双SDI输出免去信号分配器，2.97Gbps速率与全数字无压缩传输对应SMPTE-292、SMPTE-259M的广播级要求。

广播电视专网、工业安防监控专网与高清视频会议专网都能按同一台设备落地，0～100Km的传输距离与工业级宽温结构同时覆盖机房与户外机柜两类安装条件。具体光模块波长、CWDM配置与接口组合，按项目实际情况与光端机厂家瑞光极远（Raytrans）确认后下单；涉及政府专网光纤通信方案时，也可结合多业务光端机、千兆网光端机与电话光端机的端口组合统一规划，便于产品展示与后续扩容。
