IDM-CH120NET
IDM-CH120NET
120NET光端机是在超大规模集成电路的基础上开发的光传输设备，实现了透传E1电路和100M线速以太网数据通道的混合复用及光传输；全双工/半双工自适应；提供完
概述:
IDM-CH120NET光端机是在超大规模集成电路的基础上开发的光传输设备，实现了透传E1电路和100M线速以太网数据通道的混合复用及光传输；全双工/半双工自适应；提供完善的本端/对端告警监控；集成度高，功耗低，性能稳定，使用方便。
产品特性:
提供 G.703标准的4/8/16组E1的透明传输；
光端机提供155Mbps光接口传输速率；
双电源供电，互为热备份；
光端机支持E1支路环回功能，便于线路检测和管理；
光端机可选双光口冗余，支持强制倒换或自动保护切换
光端机提供2组可划分VLAN的共享线速100M以太网接口。
技术规格:
光接口
接口类型 | FC(可定制SC等) | 光纤模式 | 单模(可选多模) |
传输速率 | 155Mbps | 波长 | 1310nm/1550nm |
发光功率 | -2～-11dBm | 接收机灵敏度 | 优于-36dBm |
传输距离 | 20Km，可选装远距离光模块实现更远距离的光纤传输。 | ||
E1****接口
码速率 | 2048Kbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/31 | 信令 | 随路信令 |
以太网
接口类型 | RJ-45 | 传输速率 | 10M/100M自适应 |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
电源及功耗
供电方式 | AC220V/DC-48V | 整机功耗 | ≤40W |
环境条件
工作温度 | 0oC～50oC | 储存温度 | 0～95%（无凝结状态） |
产品尺寸
长度×深度×高度 | 440 × 230 × 45 (mm) |
选型列表
序号 | 型号 | 简单描述 |
1 | IDM-CH120NET | 4组E1接口，2组100M以太网接口 |
2 | IDM-CH240NET | 8组E1接口，2组100M以太网接口 |
3 | IDM-CH480NET | 16组E1接口，2组100M以太网接口 |

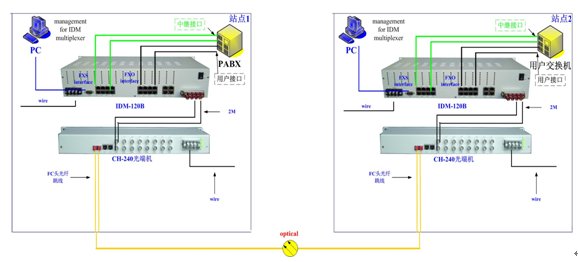

典型应用:
