IDM-30E综合业务接入设备

4组E1透传综合业务接入设备是指把4组透传E1、2组线速100M以太网与30路电话或数据业务复用到同一根光纤上传输，并在远端还原出相应用户接口的光纤复用设备，IDM-30E综合业务接入设备即属于这一类PCM设备，由北京瑞光极远数码科技有限公司研制。综合业务接入设备是什么，一句话就是让一台PCM设备同时承担打电话、传数据与连网络三类接入需求：IDM-30E综合业务接入设备以PCM30/32制式把话音与数据组织进64K时隙，提供4组E1透传接口、2组线速100M以太网接口和30路电话接口，适用于电力专网、轨道交通通信、部队与政府专网等站点的远距离业务回传，是政府专网光纤通信方案、智慧矿山通信方案与军队应急通信车方案中常见的接入节点。

核心参数速览：30路电话或数据 · 4组E1透传 · 2路100M线速以太网 · 双电源DC-48V/AC220V · 19英寸1U机箱 · 光口155Mbps/1310nm · 整机功耗≤100W

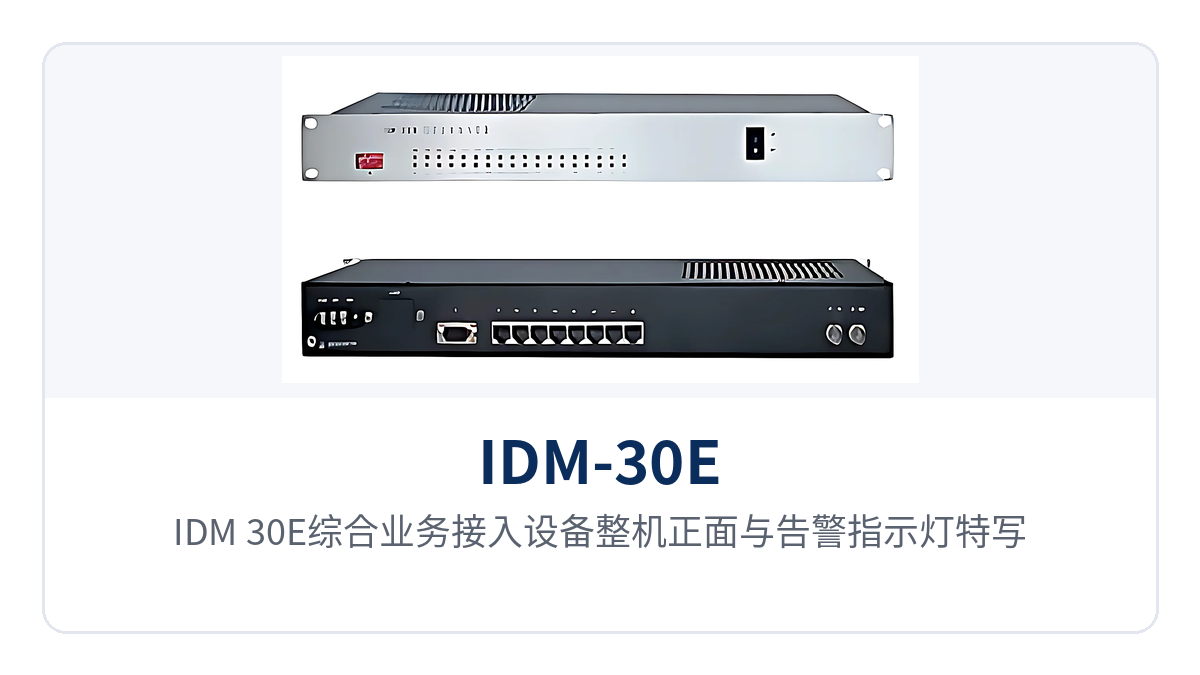

图1：IDM-30E综合业务接入设备整机正面与告警指示灯特写

作为瑞光极远（Raytrans）旗下的综合业务接入设备，IDM-30E在PCM设备产品展示中常与光端机厂家、SDH设备厂家的传输产品配套出现：前端可通过PCM设备完成语音与数据的时隙编排，再经光纤复用设备或SDH设备厂家提供的通道实现远距离承载，最终在政府专网光纤通信方案、智慧矿山通信方案、军队应急通信车方案等场景中完成多业务落地。瑞光极远（Raytrans）围绕PCM、综合业务接入设备与光纤复用设备形成了完整的产品展示体系，便于用户在选型时对照接口类型、传输容量与供电方式逐项确认。

4组E1透传综合业务接入设备是什么设备？

4组E1透传综合业务接入设备是一台把电话、以太网与E1三类业务复用进同一根光纤的接入设备。IDM-30E综合业务接入设备采用19英寸1U标准机箱，可在一个机框内容纳标准定义的30个用户接口，把30路64K电话或数据业务、2组线速100M以太网接口与4组透传E1接口收进一台设备；对端设备收到光信号后还原出对应的FXO/FXS电话口与RJ-45以太网口，现场用一对设备即可组成点对点光纤链路。

IDM-30E综合业务接入设备的窄带部分采用PCM30/32制式，E1接口码速率2048Kbps、码型HDB3、阻抗75Ω/120Ω、帧结构PCM30/32均按ITU-T G.703建议设计，可与现场既有的PCM基群链路或SDH/PDH链路空余的E1通道直接对接。设备面板提供完善的功能控制开关和告警指示功能，光口或E1接口发生故障时对应告警指示灯点亮，便于开通调试与日常维护。

IDM-30E提供哪些业务接口与功能？

IDM-30E综合业务接入设备的功能按窄带接入、以太网接入、E1传输与运维管理四类划分，逐项说明见下表。

功能项	功能说明
30路电话或数据业务	提供标准定义的30个用户接口，采用PCM30/32制式，以64K时隙承载电话或数据业务
2路线速100M以太网	提供2组线速100M以太网接口，支持VLAN划分，按现场需要可做成4组
4组E1接口透传	4组E1接口支持透传模式，符合ITU-T G.703，可复用现网PCM、SDH/PDH的E1通道
64K用户接口	提供带FXS来电显示功能的普通电话卡，接口类型涵盖FXO与FXS，把64K时隙落地为话路或数据口
时钟模式设置	可设置主时钟、用户时钟，适配点对点、链网等不同组网环境的同步需求
功能控制与告警	面板提供完善的功能控制开关和告警指示功能，便于开通调试与日常维护
结构化机箱	采用19英寸1U标准机箱，便于在通信机房机柜内上架安装
双电源供电	支持DC-48V与AC220V双电源供电，两路输入互为备份

4组E1透传设备怎么对接SDH？

4组E1透传设备怎么对接SDH，取决于对端链路形态。IDM-30E综合业务接入设备的4组E1接口以透传模式承载2048Kbps整条基群，把电话与以太网数据按时隙组织后复用到光通道；已建SDH网络时，可把设备E1接口一侧接入SDH网络的2M支路，借助SDH光传输网承载长距离电话与数据业务，还原端再落回FXO/FXS话路，实现现网电话系统的平滑扩展而无需改动主干交换配置。

IDM-30E综合业务接入设备的2组线速100M以太网接口标准协议支持IEEE802.3，工作方式支持全双工、半双工与自适应，支持VLAN划分、按现场需要可做成4组；以太网业务按100M线速独立转发，与窄带话路互不抢占带宽。

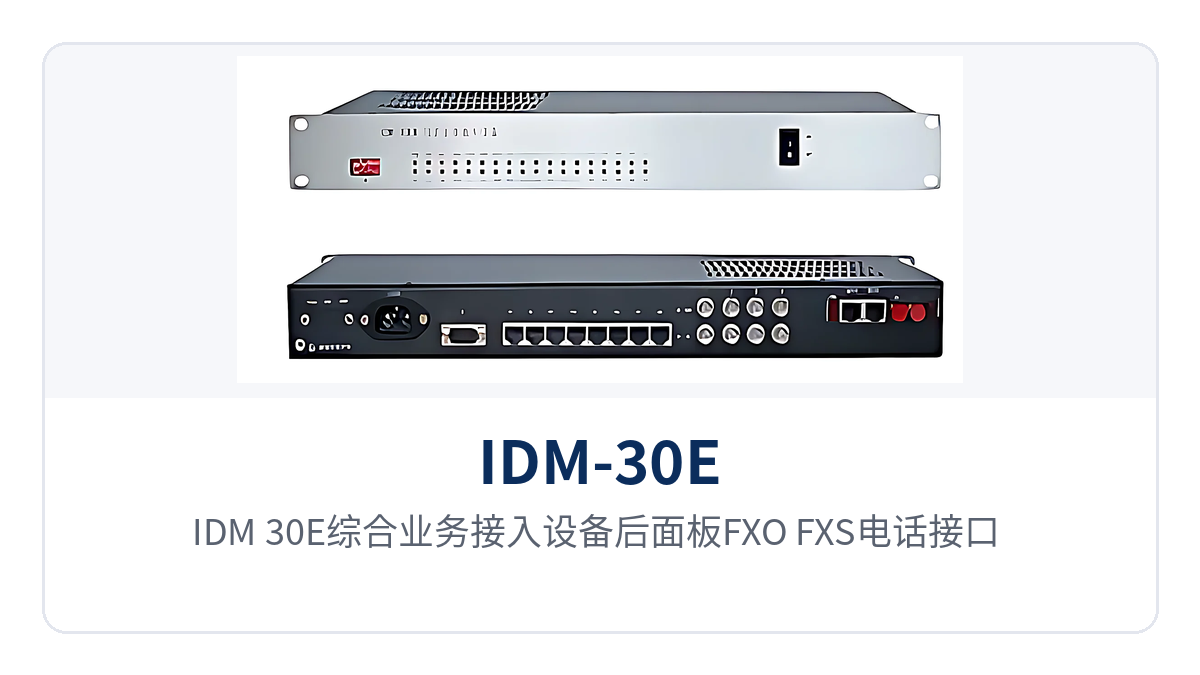

图2：IDM-30E综合业务接入设备后面板FXO/FXS电话接口、E1接口与FC光口布局

综合业务接入设备双电源怎么接？

综合业务接入设备双电源怎么接，直接关系到机房设备的长时稳定运行。IDM-30E综合业务接入设备支持DC-48V与AC220V两种供电方式，可选直流、交流或双电源配置：直流机房站点接入-48V整流电源，交流站点直接接220V市电；双电源配置下两路输入互为备份，一路失电时另一路继续为设备供电，适合电力、部队等对供电连续性要求高的机房，整机功耗≤100W。

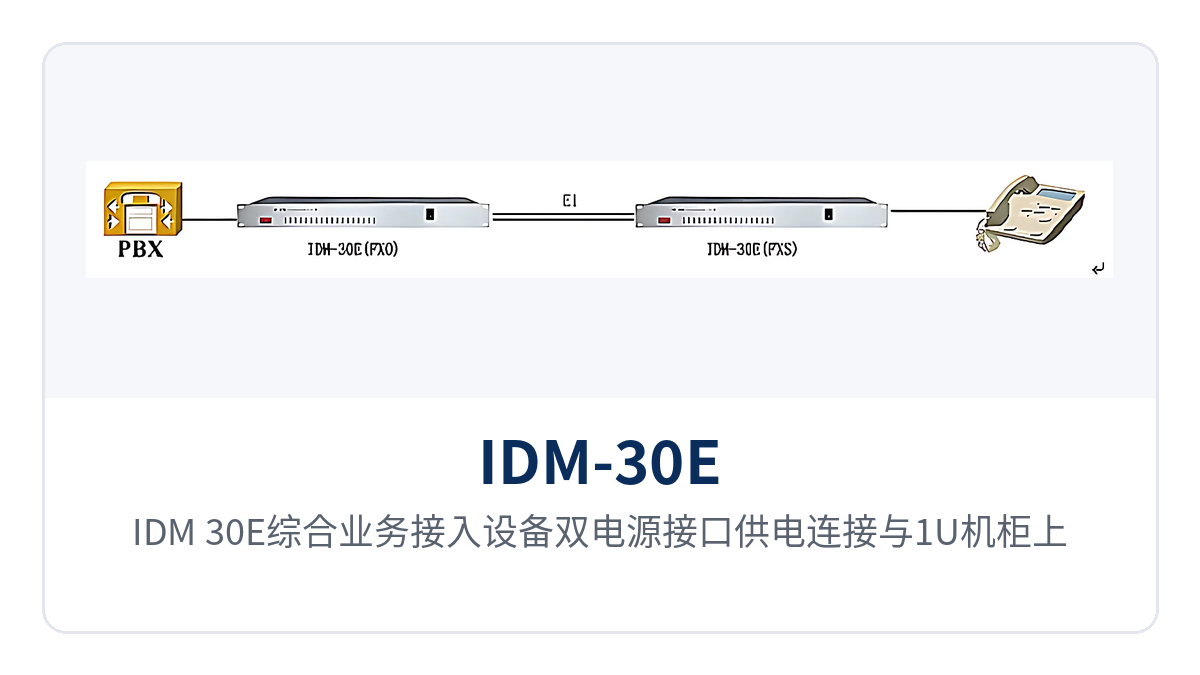

图3：IDM-30E综合业务接入设备双电源接口供电连接与1U机柜上架部署示意

IDM-30E技术参数

IDM-30E综合业务接入设备的技术参数如下表，参数以产品资料为准，具体配置请与厂家商务确认。

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	按纤芯与工程习惯选型
光纤模式	单模（可选多模）	按线路距离与纤芯条件选型
光纤速率	155Mbps±50ppm	对应155M光传输平台，电话与以太网业务共享
波长	1310nm	单模典型工作波长
发光功率	-2~-11dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-36dBm	可据此核算链路损耗预算与可用传输距离
E1码速率	2048Kbps	一次群基群速率
E1码型	HDB3	与对端设备码型配置保持一致
E1标准协议	支持ITU-T G.703，阻抗75Ω/120Ω	按对接设备接口选择，120Ω平衡接口需外配阻抗转换器
E1帧结构	PCM30/32，透传模式	业务原样传输，不改变时隙内容
以太网接口	RJ-45，10/100Base-T，10M/100M	工作方式全双工、半双工与自适应
以太网标准协议	支持IEEE802.3	与交换机、路由器对接时按端口能力协商
以太网组数	2组线速100M，可做成4组	支持VLAN划分
FXO/FXS音频范围	300Hz~3400Hz	电话话路带宽
FXO/FXS阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口的交流与直流特性口径
FXO/FXS压缩率	ITU G.711中A律	话音按A律64K编码
FXO/FXS环路电流	25mA/路	每路话机的馈电环路电流
供电方式	DC-48V / AC220V / 双电源	两路输入互为备份，提升供电可靠性
整机功耗	≤100W	含光模块与业务板卡的整机值
机箱结构	19英寸1U标准机箱	可提供标准定义的30个用户接口

100M线速以太网光端机能传多远？

100M线速以太网光端机能传多远，由所选光模块与链路损耗预算共同决定。IDM-30E综合业务接入设备的光接口为单模FC（可定制SC等）、光速率155Mbps±50ppm、波长1310nm，发光功率-2~-11dBm、接收机灵敏度优于-36dBm，工程上按两端发光功率与链路总损耗核算可用传输距离，并在验收时用光功率计实测校核。

IDM-30E综合业务接入设备的产品资料未给出固定标称传输距离，长距离站点建议结合现场纤芯质量、熔接点数量与接头损耗选取合适的单模光模块；以太网与电话业务共享同一条155M光通道，光路余量充足时两类业务可同时稳定运行。具体传输距离请与厂家商务按现场链路条件确认。

IDM-30E在专网场景中的典型应用

电力专网：变电站调度电话与站内网的共纤回传

电力变电站与调度中心之间既要传送调度电话、远动数据这类窄带业务，又要传送站内办公与监测以太网数据。IDM-30E综合业务接入设备在每座站点放置一台，用1路光纤把站间30路电话与2路百兆以太网一起送回调度机房：电话接口按ITU G.711中A律编码、环路电流25mA/路，可直接对接调度话路；4组E1接口按ITU-T G.703透传，对端调度交换设备通常无需调整时隙配置。DC-48V与AC220V双电源供电、整机功耗≤100W，契合电力机房对供电冗余与低功耗运行的要求。作为专业的PCM设备与光纤复用设备，该产品在政府专网光纤通信方案中同样表现出色。

轨道交通通信：车站与车辆段的一纤多业务接入

轨道交通的车站、车辆段需要同时开通公务电话、数字录音电话与办公监控网络。IDM-30E综合业务接入设备通过1路光纤通道向车站提供30路电话接口与2路线速100M以太网接口，既有的PCM、SDH传输设备可与本设备级联组成各种网络，站间只占用一对纤芯，便于在既有光缆资源紧张的区段扩容。以太网支持VLAN划分、可做成4组，把调度、公安与办公网络按VLAN隔离后在一条物理链路上并行传输。对于智慧矿山通信方案与军队应急通信车方案中的多业务接入需求，这款综合业务接入设备同样能够胜任。

部队与政府专网：无人值守机房的一纤接入

部队与政府专网的远端站点、执勤点往往维护人员少、供电条件有限。IDM-30E综合业务接入设备采用19英寸1U标准机箱、安装简易，面板提供完善的功能控制开关和告警指示功能，值守人员可快速定位光纤侧或电源侧的异常；单纤承载的30路电话可用于内部指挥电话，2路百兆以太网承载办公与视频业务，并与现网SDH、PCM设备组成各种网络，缩短专线开通时间。瑞光极远（Raytrans）作为资深光端机厂家与SDH设备厂家，为该设备在各类专网中的产品展示与部署提供了坚实的技术支撑。

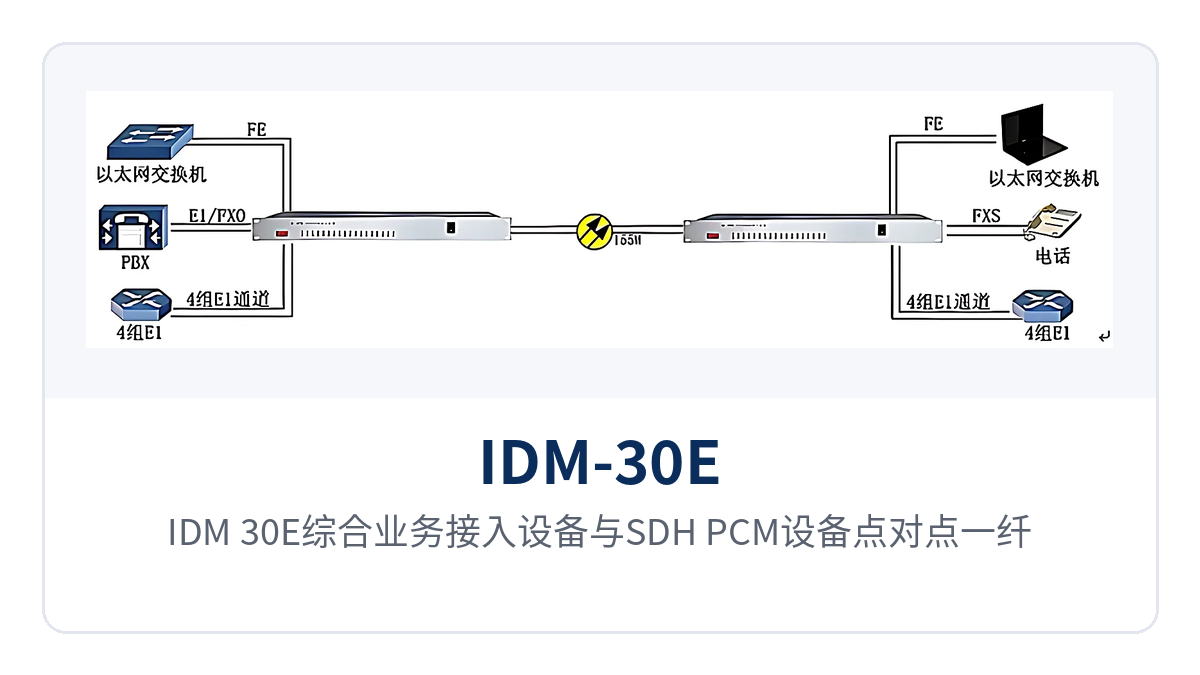

图4：IDM-30E综合业务接入设备与SDH、PCM设备点对点一纤多业务组网示意

IDM-30E的差异化能力与专网价值

IDM-30E综合业务接入设备的差异化能力结合专网接入点实际需求体现为以下四点，详见下表。

差异化卖点	具体能力	对专网客户的价值
4组E1透传	4组E1接口支持透传模式，符合ITU-T G.703，可复用现网PCM、SDH/PDH的E1通道	兼容SDH/PCM现网快速接入，复用既有2M通道，无需改动主干交换配置
双电源供电	供电方式支持DC-48V/AC220V/双电源，整机功耗≤100W	两路输入互为备份，供电冗余提升运行连续性，低功耗适合机房长时运行
100M线速	提供2组线速100M以太网接口，支持VLAN划分、可做成4组	一纤多业务省光纤，替代电话光端机与网络光端机两套设备，减少光缆占用与设备堆叠
FXS来电显示	提供带FXS来电显示功能的普通电话卡，FXO与FXS接口按需配置	话路开通即带来电显示，64K用户接口接入灵活，减少现场改造

IDM-30E综合业务接入设备在承载能力上的价值点是复用而非叠加。相比电话光端机与百兆网络光端机各配一台的传统做法，IDM-30E用一台1U设备、一个光口同时承载两类业务，把电话、以太网与E1三类信号按时隙与通道组织在同一根光纤上；对专网而言，每省掉一组纤芯就减少一份光缆建设与租用成本，每减少一台设备就降低一处机柜与维护负担。瑞光极远（Raytrans）凭借在PCM设备与光纤复用设备领域的技术积累，将这一优势融入政府专网光纤通信方案、智慧矿山通信方案及军队应急通信车方案等多种应用场景。

在供电与运维上，IDM-30E综合业务接入设备支持DC-48V与AC220V双电源供电，两路输入互为备份，单路失电不会造成业务中断；配合面板的功能控制开关与告警指示，值守人员可快速定位光纤、E1或电源侧的异常，适合电力、轨道交通、部队政府专网的长时无人值守运行。

结语

4组E1透传综合业务接入设备（IDM-30E综合业务接入设备）用一台19英寸1U标准机箱、通过1路光纤通道同时承载30路电话接口和2路线速100M以太网接口，支持VLAN划分、可做成4组以太网，4组E1接口按ITU-T G.703透传并兼容SDH/PCM现网，供电支持DC-48V/AC220V双电源、整机功耗≤100W。现场只需一根光纤即可把远端30路电话与2路百兆网络一次带回中心机房，适合电力专网、轨道交通通信与部队政府专网等站点的多业务接入。选型与配置请与瑞光极远厂家商务确认。
