IDM-240NET 8E1+100M PDH光端机

概述
IDM-240 NET光端机是采用超大规模集成电路开发的点对点光传输设备，它以简洁的单板形式实现了最多8路E1业务的混合复用和4路共享100M线速以太网数据的光传输及1路RS232接口。IDM-240 NET具有双光口互备份功能，通过串口网管，可以查询各种告警，对以太网实现VLAN划分，速率配置等功能。设备具有告警监控功能完善、集成度高、功耗低、性能稳定、使用方便等特点。

主要特点

可提供最多8路E1的透明传输，同时提供四个共享线速100M的以太网通道。
光线路速率为155Mbps，传输距离不低于50Km。
E1接口码型为HDB3码，E1抖动容限、转移特性、输出抖动完全符合ITU-T G.703、G.823和G.742建议。
提供四个以太网接口，支持自协商方式，可工作于全双工/半双工，10M/100M。
以太网口支持VLAN功能，支持流量控制功能。
具有完备的告警功能，并可实时监控对端设备的状态。
支持E1支路远端环回功能，便于设备检测和管理。
提供RS232网管接口。
整机为单板设计，标准的1U机箱。
~220V交流电源或-48V直流电源供电方式可单选，或双选。
技术指标
光接口
􀁺 光纤速率：155Mb/s±50ppm
􀁺 波长：1310nm
􀁺 出光功率：-2～-11dBm
􀁺 接收灵敏度：优于-36dBm
􀁺 接收动态范围：34dB
􀁺 接口形式：FC
在E1接口
􀁺 速率：2.048Mbps，允许偏差±50ppm
􀁺 码型：HDB3
􀁺 阻抗：75Ω非平衡接口/120Ω平衡接口可选，定货时需事先说明。
􀁺 HDB3编码：符合ITU-T G.703建议
以太网接口
􀁺 最小帧长度：64字节
􀁺 最大帧长度：1536字节
􀁺 MAC地址数量：1K
􀁺 MAC地址老化时间：5分钟
电源
􀁺 输入电压范围：-48V时，允许-40V ～ -60V (DC)
􀁺 AC220V时，允许AC175V ～ AC264V
􀁺 设备功耗：5W
工作环境要求
􀁺 温度：0℃~45℃
􀁺 湿度：95％，无凝结
机箱尺寸
􀁺 长×高×宽（深度）：483mm×44.45mm×200mm

组网示例

点对点组网

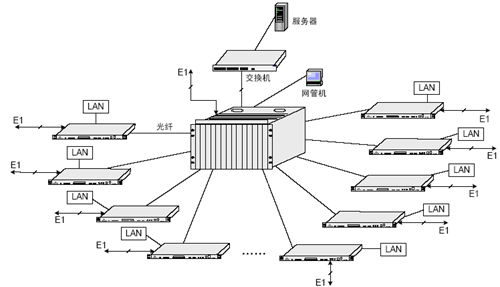

与IDM-240 NET集中型联合组网
