IDM-120N 128路电话光端机
IDM-120N
IDM-120N 128路多业务光端机是我公司采用专用大规模集成电路设计的PCM综合业务光纤传输设备，其光纤传输总带宽为155M，提供2个共享线速100M以太网接口、4组E1透明传输接口以及128路电话用户话路。IDM-120N 128路多业务光端机还具有电源盘、铃流盘的双备份和热插拔功能，极大的保证了业务传输的可靠性。
概述：
IDM-120N综合业务交叉复用设备是我公司采用专用大规模集成电路设计的PCM综合业务光纤传输设备，其光纤传输总带宽为155M，提供2个共享线速100M以太网接口、4组E1透明传输接口以及128路电话用户话路。E1传输通道符合G.703标准，采用的是PCM30/31制式；FXO、FXS可以提供极性翻转和来电显示功能。128路电话光端机还具有电源盘、铃流盘的双备份和热插拔功能，极大的保证了业务传输的可靠性。128路电话光端机可广泛应用于电信、网通公用电话网业务和电力、银行、公安、部队等专线信息数据业务。
产品特性：
4组E1传输接口；
2路共享线速百兆以太网；
提供16套用户接口插槽；
预留多功能盘槽位，灵活扩展，支持任意网络拓扑结构；
拥有完善的功能控制开关和告警指示功能；
拥有简洁完善的网管功能，可对设备进行在线实时配置、查询、故障统计管理等；
配置表：
序号 | 名称 | 型号 | 描述 | 配置数量 |
1 | 设备机框背板 | IDM-120 | 19英寸3U机框，提供19组插盘位 | 1 |
2 | E1接口主控盘 | CMU-E1-120 | 提供E1接口接入 | 1 |
3 | 光接口主控盘 | CMU-120 | 提供1组光接口接入。 2组线速100M以太网接口，4组E1接口 | 1 |
4 | 电源盘 | PRU-120 | 提供1+1供电，整机供电。 用于FXO侧，-48V输入 | 2 |
5 | 电源铃流盘 | RPRU-120 | 提供1+1供电，整机供电及振铃电压。 用于FXS侧，-48V输入 | 2 |
6 | FXO业务盘 | 8FXO-120 | 8路FXO接口，交换侧 | 16 |
7 | FXS业务盘 | 8FXS-120 | 8路FXO接口，用户侧 | 16 |
单台设备配置中第2项、第3项只能选其一；
技术规格：
光接口
接口类型 | FC(可定制SC等) | 光纤模式 | 单模(可选多模) |
光纤速率 | 155bps±50ppm | 波长 | 1310nm |
发光功率 | -2～-11dBm | 接收机灵敏度 | 优于-36dBm |
E1****接口
码速率 | 2048Kbps | 码型 | HDB3 |
标准协议 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
帧结构 | PCM30/31 | 信令 | 随路信令 |
以太网
接口类型 | RJ-45 | 传输速率 | 10/100Base-T 10M/100M |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO/FXS****接口
音频范围 | 300Hz~3400Hz | 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF |
压缩率 | ITU G.711中A律 | 环路电流 | 25mA/路 |
电源及功耗
供电方式 | DC- 48V 或AC 220V | 整机功耗 | ≤250w |
环境条件
工作温度 | 0C ~+40oC | 湿度 | 95%无凝结 |
产品尺寸
长度×深度×高度 | 480×200×132(mm) |

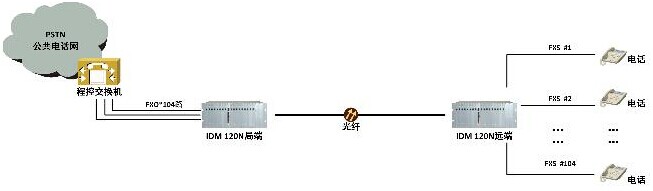

应用示例：
常见问题
电话光端机常见故障如何排除？
设备加不上电 1) 检查电源线接是否正确。 检查电压是否在设备允许工作范围内。 功率是否在工作范围内。 2M不通 1) 首先检查接口阻抗是否匹配，要保证与其相连设备的阻抗和本身设备的阻抗一致；
查看完整回答单纤与双纤有什么区别？
单纤和双纤的光端机最大区别就是它们主板上光模块区别，其他的地方基本上都是一样的。 单纤光端机：接收与发送的数据在一根光纤上传输 双纤光端机：接收与发送的数据分别在两芯光纤上传输。
查看完整回答光端机是什么？
很多人对光端机这个设备比较陌生，其实它本质就是一款光电信号传输专用设备，在通信、安防、日常弱电场景中应用十分普及。不少人不清楚光端机的定义与实际作用，下面为大家通俗、清晰地讲解光端机的原理、分类与发展应用。
查看完整回答选择适合自己的融合通信指挥调度方案可以从以下几个方面考虑
如果日常通信中经常涉及拨打接听电话、来电协商转移、无条件转移、驻留、ⅣR语音导航、来电抢接、一号通、一键通、呼叫转移、遇忙转移、免打扰、群组振铃、三方通话、电话会议、语音留言、话单查询等操作…
