G3-30FXO 30路电话接入盘
单槽30路FXO 主备双E1不占外部线缆 来电显示反极性计费
G3-30FXO 盘提供 30 路电话接入，通过高速 ST-BUS 背板总线分别与主盘和备盘的 16E1 DXC 盘连接，完成用户话音信号与 ST-BUS 主板信号的相互转换，支持来电显示与反极性计费。
G3-30FXO 30路电话接入盘是一种插装在G3系列机框内的电话接口业务盘，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于把30路模拟电话用户线接入PCM传输设备。作为一款30路电话接入盘，话音信号在盘内完成与ST-BUS主板信号的相互转换，让分散的话路收进同一条传输通道，是PCM设备产品展示中颇具代表性的一款专网语音接入业务盘。
单盘30路是G3-30FXO的容量单位：一个槽位接入30路FXO电话，站点话务量按30路一档核算盘数，机框内不必为每路话路单独布线。主备双E1护航、来电显示与反极性计费全部内置，专网语音稳如专线。作为专业的光端机厂家，瑞光极远可围绕该盘提供政府专网光纤通信方案，满足FXO电话接入盘在专网语音接入场景下的部署需求。
核心参数速览：30路FXO电话接入 · 主备双E1连接 · 来电显示 · 反极性计费 · ITU G.711 A律 · 环路馈电25mA/路
30路电话接入盘在G3机框里承担什么角色
30路电话接入盘是机框内的业务盘，位置在用户电话线与DXC盘之间，承担模拟话音与数字总线之间的转换。G3-30FXO盘把30路电话接入后，通过高速ST-BUS背板总线分别送往主盘的16E1 DXC盘与备盘的16E1 DXC盘，话音在机框内以总线信号形态流转，再由DXC盘分配进E1通道。

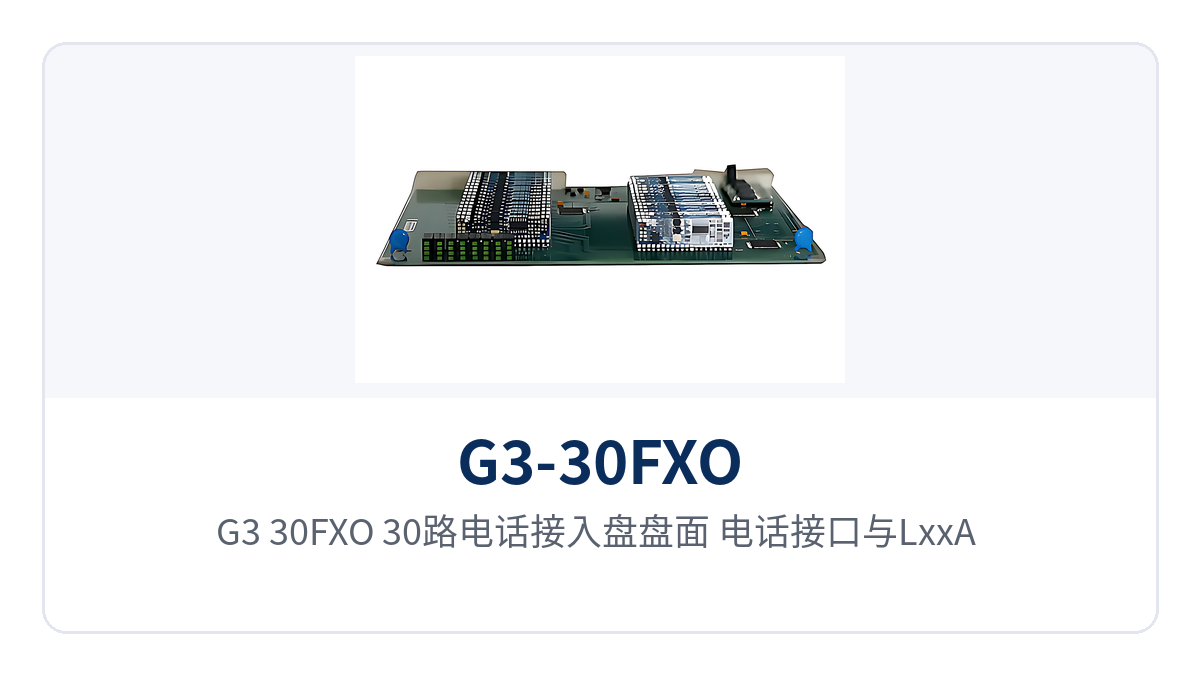

图1：G3-30FXO 30路电话接入盘盘面、电话接口与LxxA LxxB状态指示灯布局
FXO接口盘面向交换侧，主要用于连接自动用户电话交换机、共电电话交换机等的接口。用户侧的话机、传真机由FXS盘接入，FXS通常与FXO配合使用，一端接交换设备、一端接终端，专网两侧的话路才构成完整通路。
盘内同时完成用户线状态信号与数字信令之间的转换，并为网管提供识别和状态信息。槽位、盘型与运行状态可在网管侧识别，现场核对与远程排查不必只依赖面板，也不会因为换人值班而丢失记录。
功能与性能参数
功能与性能分成两张表核对：功能表列出话音转换、信令转换、交换侧接口与面板指示，参数表列出音频、压缩、阻抗与馈电指标。表中数据取自产品资料，说明列写明口径与适用条件，项目应答与配置清点按行提取即可，不必在多个页面之间来回比对。
功能总览
| 功能项 | 功能说明 |
|---|---|
| 30路电话接入 | 单个槽位提供30路FXO电话接口，一盘承担30路模拟用户线接入 |
| ST-BUS背板连接 | 通过高速ST-BUS背板总线分别与主盘16E1 DXC盘、备盘16E1 DXC盘连接 |
| 话音信号转换 | 完成用户话音信号与ST-BUS主板信号的相互转换 |
| 信令转换 | 完成用户线状态信号与数字信令之间的相互转换 |
| 网管识别 | 为网管提供盘型、槽位与运行状态的识别和状态信息 |
| 交换侧接口 | 用于连接自动用户电话交换机、共电电话交换机等的接口 |
| 来电显示 | 支持来号显示功能，主叫号码随话路传递到对端 |
| 反极性计费 | 支持反极性计费功能，线路极性翻转作为应答与计费标志 |
| 逐路状态指示 | 面板LxxA灯指示槽位第1路FXO接口状态，LxxB灯指示第2路，远端摘机或交换机振铃时对应灯亮 |
技术参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | FXO电话接口 | 接自动用户电话交换机、共电电话交换机等交换侧接口 |
| 单盘容量 | 30路 | 每个槽位30路电话接入 |
| 音频范围 | 300Hz~3400Hz | 话音频带，按ITU-T G.711口径 |
| 压缩率 | ITU G.711中A律 | 64Kbit/s话音编码，与既有PCM设备同制式 |
| 阻抗 | 三元复式阻抗200Ω+560Ω//0.1uF | 与交换设备用户线阻抗匹配 |
| 环路馈电电流 | 25mA/路 | 每路话路的环路馈电电流 |
| 背板总线 | 高速ST-BUS | 与主盘、备盘16E1 DXC盘分别连接 |
| 面板指示 | LxxA、LxxB状态灯 | xx为槽位编号，分别指示该槽位第1路与第2路FXO接口状态 |
| 供电与功耗 | 此处资料库暂无相关信息 | 由所装机框统一供电，以随机技术资料为准 |
| 工作环境 | 此处资料库暂无相关信息 | 随整机环境指标，以随机技术资料为准 |
主备双E1怎么让专网语音不中断
专网语音的可用性，取决于话路进入传输侧有没有第二条路径。G3-30FXO的每路话音经高速ST-BUS背板总线分别连到主盘16E1 DXC盘与备盘16E1 DXC盘，两条路径在机框背板内完成，不额外占用外部线缆，站点配线不因冗余而增加对数。
主备两侧按同一批话路组织，主盘侧DXC盘需要检修、更换或出现异常时，业务可转到备盘侧承载，30路话路不必随单张盘一起停用。倒换方式、倒换时间与具体配置随整机设计确定，以随机技术资料与厂家确认为准。
对无人值守站点，主备双路径的价值在于把风险限制在盘位一级。现场只需按槽位准备备盘，值班人员在中心侧看到告警后安排换盘，不必等待厂家到场，也不必在站点之间临时改接跳线。
来电显示与反极性计费解决专网里的哪些问题
来电显示解决的是呼叫来源不明的问题。G3-30FXO支持来号显示功能，主叫号码随话路一并送到对端，调度台与值班席可以按号码判断呼入单位与岗位，回拨时不必再问一遍号码，通话记录也能按号码归档。
反极性计费解决的是通话起点与时长口径的问题。交换机在通话应答时翻转用户线极性，G3-30FXO检测这一极性变化作为应答与计费标志，话单起算点因此与对端交换机一致，专网内部结算与对外计费都有据可依。
两项能力都不依赖外挂设备：来电显示与反极性计费在FXO盘内完成，站点侧不必再加号码盒或计费终端。机柜空间与故障点同步减少，改造既有站点时也不必改动传输与交换两侧的既有配置。
面板逐路状态灯怎么支撑远程判障
前面板按槽位编号设指示灯，LxxA灯指示该槽位第1路FXO接口的状态，LxxB灯指示该槽位第2路FXO接口的状态。当FXO远端摘机或交换机振铃时，设备面板上对应的状态灯亮，现场人员不看话机也能判断这一路是否在工作。
状态灯把故障定位从整机层面收窄到话路层面：话路不通时先看对应灯是否随摘机亮起，灯不亮说明线路侧没有动作，灯亮而话音异常则查编码与传输侧。巡检记录按槽位与灯位填写，交接班与远程指导都按同一套编号沟通。
面板指示与网管状态信息互为补充：面板给出本地即时状态，网管给出全站点、全盘位的汇总。两者对照后，中心值班人员可以先判断是某一路用户线的问题，还是某张盘、某条E1通道的问题，再决定远程指导还是派人到场。
典型应用场景
三类现场都把30路电话接入盘放在站点机框内，由背板上的主备16E1 DXC盘统一送往传输侧，差别在接口方向与业务组合。按站点话务量分档配盘，同一套PCM设备盘型可以覆盖不同规模的机房，产品展示的配置组合也按这一口径展开。
电力与轨道交通专网：变电站与车站调度电话集中接入
电力变电站与轨道交通车站的调度电话按站点成组出现，一个站几十路话路是常见规模，30路一盘的配置正好按站点分档。G3-30FXO盘在站点机框内承担交换侧接入，话路经ST-BUS背板总线送入主备16E1 DXC盘，再由E1通道回传调度中心，调度台与站点值班电话之间走的是专网内的固定通道。这类站点布线分散、话路成组，正是PCM设备按盘分档接入的典型场合。
站点机房通常无人值守，巡检按周或按月到场。面板逐路状态灯与网管状态信息让中心侧先判断故障位置，到场后按槽位换盘即可，沿线与区间站点的处理时间随之缩短。话路规模可按车站等级与变电站规模分档，初期少配、后期增插，机框与DXC盘配置不变。
军队与政府专网：驻点电话与专网语音独立组网
军队与政府专网的驻点、执勤点按独立网络组织通信，话音不经过公网。G3-30FXO盘以FXO接口对接驻点交换设备，30路话路在盘内完成模数与数模转换，经主备两条背板路径进入16E1 DXC盘，再由专网E1链路送往指挥节点。整套政府专网光纤通信方案中，专网语音接入由这类FXO电话接入盘在站点侧完成，指挥节点侧只需按E1通道对接。
专网对通话记录与费用口径有明确要求，来电显示与反极性计费在接入侧就完成采集，不必在传输侧二次改造。主备双E1连接让单盘检修不影响驻点话路，值班交接按槽位与灯位记录，语音业务的组织方式在各驻点之间保持一致。
矿区与油田：野外无人值守站点的电话接入与远程判障
矿区与油田的井场、计量站、阀室沿管线分散布置，站点之间距离远、值守人员少，通信机房往往只有一两个机柜。G3-30FXO盘30路一盘的容量与站点话务量匹配，话音经背板送往主备DXC盘后由光传输设备回传，站点话路不必单独拉一对电缆。作为光端机厂家，瑞光极远（Raytrans）在同类野外站点上按这一盘型组织PCM接入，站点侧只需预留槽位。
野外站点的维护成本主要在到场。面板LxxA、LxxB灯把摘机与振铃状态直接显示在机柜正面，配合网管状态信息，中心值班人员可以先把问题定位到某一路或某个槽位，再决定是否派人。备盘按槽位准备，换盘动作与业务恢复不依赖现场重新配置。
配置与上架怎么一步步落地
配置工作按接口方向、容量、主备盘位与拨测四项推进，每完成一步记录一次槽位与话路的对应关系。现场按下面的顺序逐项核对，机框、背板与DXC盘的既有配置不必改动。拨测与记录两项容易被压缩，但正是后期扩容与故障回查的依据，建议与配线架标签一次做完。
- 定接口方向：确认对端是自动用户电话交换机或共电电话交换机，话路接FXO接口盘；用户侧话机与传真机由FXS盘接入，FXS与FXO配合使用。
- 定盘数：按站点实际开通话路数除以30核算盘数，初期不必配满，留出后续增插的槽位。
- 定主备路径：主盘与备盘各配一张16E1 DXC盘，G3-30FXO盘的话音经ST-BUS背板总线分别连到两侧。
- 上架插盘：按槽位编号插入业务盘，记录槽位与话路段的对应关系，盘面编号与配线架标签保持一致。
- 逐路拨测：每路做双向拨测，核对来电显示号码与反极性计费标志，异常话路按槽位与灯位回查接线。
- 归档：把槽位表、灯位含义与话路清单交给值班人员，巡检与换盘按同一份表执行。
结语
30路电话接入盘把专网电话的接入动作收进一个槽位：G3-30FXO提供30路FXO接口，话音经高速ST-BUS背板总线分别接入主盘与备盘的16E1 DXC盘，主备双路径让单盘检修不影响站点话路。来电显示与反极性计费在盘内完成，调度溯源与话单口径在接入侧一次配齐。瑞光极远（Raytrans）作为光端机厂家，按站点清单提供PCM设备选型与政府专网光纤通信方案配套，专网语音接入与FXO电话接入盘的槽位核算可一并确认。
面板LxxA、LxxB灯把摘机与振铃状态显示在机柜正面，无人值守站点的故障可以先定位到某一路，再决定是否派人到场。需要核对槽位数、话路规模与接口型式时，可按站点清单与厂家技术资料逐项确认，具体参数以产品资料与商务确认为准。
