IDM-VDA100 1路视频光端机
全数字无压缩画质无损 透明数据透传云台指令 免调节即插即用
一路视频系列光端机是我公司采用先进的全数字视频无压缩技术，针对安防监控市场量身定做的一款小型化视频、数据等业务信号光纤传输产品。最多可在一根光纤上传输
IDM-VDA100 1路单向视频光端机是北京瑞光极远数码科技有限公司（Raytrans）采用全数字视频无压缩技术研制的单路视频光纤传输设备，由发送端与接收端成对使用，用于把摄像机输出的 1 路视频在光纤上实时回传。作为一款典型的1路视频光端机产品，它在发送端把模拟视频采样为数字信号后直接送上光纤，链路中间不做压缩编码，接收端还原为视频输出，画质无损还原。该设备属于全数字无压缩视频光端机系列，适用于安防监控视频光纤传输场景，也可承担视频无损再生中继任务。
设备为一体化多功能设计，可直接装入点位机箱、杆边机柜与弱电箱。即插即用的接入方式让现场无需做电气或光学调节，光模块与核心电路均采用标准元器件，光、电接口符合国际标准，适应不同工作环境。作为专业光端机厂家，瑞光极远在该产品上延续了Raytrans品牌一贯的工业级设计思路，产品展示中可见其紧凑结构与接口布局；如需集中管理，可选配SNMP网管光端机版本，实现对视频光端机设备的远程状态监测。
核心参数速览：1路单向视频 · 视频信噪比≥70dB(加权) · 视频带宽0Hz6.5MHz · FC单模光口(可定制SC) · 单模20Km · 工业级-40℃+85℃ · 整机功耗≤6W

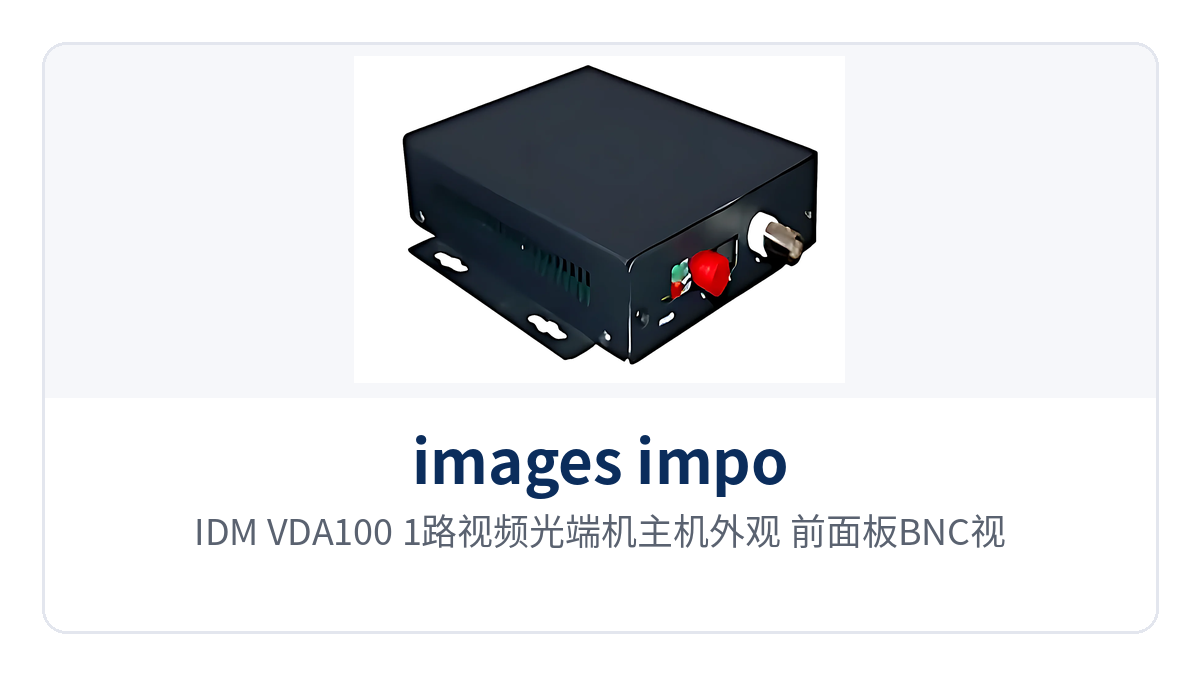

图1：IDM-VDA100 1路视频光端机主机外观 前面板BNC视频口与FC光口特写
1路单向视频光端机是什么设备？全数字无压缩传输怎么做到画质无损
1路单向视频光端机是一对把摄像机视频以数字方式送进光纤、在中心侧还原输出的接入设备，业务方向为单向，即图像只从点位传向中心。全数字无压缩视频光端机指视频信号在发送端完成模数采样后不经过压缩编码，直接以数字形式在光纤中传送，接收端再做数模还原，画面不受压缩算法带来的细节损失影响。
决定画质的是视频通道的几项硬指标。采样位宽 8bit、视频带宽 0Hz~6.5MHz，可完整承载 PAL、NTSC、SECAM 等制式的视频信号；视频信噪比≥70dB（加权），亮度非线性<3%，微分增益（DG）<0.7%，微分相位（DP）<0.7°。这组指标支撑了全数字无压缩视频光端机在安防监控视频光纤传输中画质无损还原的定位。
监控场景更能体会无压缩的价值。压缩编码在运动画面上容易出现块效应与拖影，还会引入编解码延时，影响取证与实时查看；全数字无压缩把每一帧原始采样直接送上光纤，画面细节与色彩还原稳定，也不额外增加传输时延。
视频接口为 BNC，输入/输出阻抗 75Ω（非平衡），输入/输出电压 1VP-P（典型值），输入过载电压 1.5VP-P（典型值），可直接与摄像机、监视器的视频端口对接，现场沿用原有 75Ω 视频同轴电缆即可。
1路视频光端机提供哪些功能？功能与性能总表
IDM-VDA100 的功能按业务通道、视频质量与运维能力划分，各功能项的作用见下表。表中列出的能力为出厂配置的基本能力，选配项按型号与订货要求确定，未选配的业务端口不出厂安装。
| 功能项 | 功能说明 |
|---|---|
| 1路单向视频 | 提供 1 路单向视频通道，摄像机画面经光纤传到中心侧还原输出，用于监控点位实时图像回传 |
| 全数字无压缩 | 视频采样后不压缩编码直接上纤，画面不受压缩损失与编解码延时影响，保留原始细节 |
| 广播级视频质量 | 视频质量可达到广播级标准，8bit 采样、视频带宽 0Hz~6.5MHz，运动与静止图像均可高质量传输 |
| 视频制式兼容 | 兼容 PAL、NTSC、SECAM 等视频制式，适配不同制式的摄像机与监视器 |
| 透明数据编码 | 采用透明的数据编码方式，同主要摄像机生产商的产品兼容，云台与球机控制指令可透传 |
| SNMP网管 | 支持 SNMP网管光端机能力，中心侧可实时在线监控链路设备与业务运行状态 |
| 视频无损再生中继 | 支持视频无损再生中继，长链路中继不引入额外压缩损失 |
| 端口防护与抗干扰 | SMT 表面贴装工艺，端口具备雷电及浪涌多重保护，无电磁干扰（EMI）、射频干扰（RFI） |
| 自适应免调节 | 自动适应线路条件，使用时无需进行现场的电气或光学调节，即插即用 |
| 小型化设计 | 结构小巧，尺寸 144×138×30（mm），可装入点位机箱、杆边机柜与弱电箱 |
核心参数：光接口、视频通道、数据音频与电源环境
光链路参数决定链路能不能通、能通多远，也决定现场跳线与光缆怎么配。作为专业光端机厂家瑞光极远（Raytrans）出品的1路视频光端机，IDM-VDA100 光接口部分的技术参数见下表，参数值以单模常规配置为口径，多模配置按订货选项单独确认。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | FC（可定制 SC 等） | 光口连接器型式，按工程光纤跳线配置定制 |
| 光纤模式 | 单模（可选多模） | 单模为常规配置，多模按现场已敷设光缆选配 |
| 接收机收/发速率 | 155Mbps/84M bps | 接收方向 155Mbps，发送方向 84Mbps |
| 接收机收/发波长 | 1310nm/1550nm | 与对端发射机波长配对使用 |
| 发射机收/发速率 | 84M bps/155M bps | 发送方向 84Mbps，接收方向 155Mbps |
| 发射机收/发波长 | 1550nm/1310nm | 与对端接收机波长配对使用 |
| 发光功率 | -15~-8dBm | 发送端输出光功率范围 |
| 接收机灵敏度 | 优于-32dBm（1310nm） | 判定链路可用光功率余量时使用 |
| 传输距离 | 20Km，可选装远距离光模块实现更远距离的光纤传输 | 以单模光纤配置为基准 |
视频通道的指标直接对应画面质量，也是工程验收时经常被抽查的项目。视频通道逐项参数见下表，采样精度与失真指标均按加权口径给出，可直接与摄像机、监视器的端口指标对照。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | BNC | 连接摄像机、监视器的视频端口 |
| 视频采样位宽 | 8bit | A/D 采样精度 |
| 视频带宽 | 0Hz~6.5MHz | 覆盖 PAL、NTSC、SECAM 制式视频带宽 |
| 亮度非线性 | <3% | 视频传输线性度指标 |
| 微分相位（DP） | <0.7° | 色度相位失真指标 |
| 微分增益（DG） | <0.7% | 色度增益失真指标 |
| 输入过载电压 | 1.5VP-P（典型值） | 视频输入端允许的过载电平 |
| 输入/输出电压 | 1VP-P（典型值） | 标准视频信号电平 |
| 输入/输出阻抗 | 75Ω（非平衡） | 与常规视频同轴电缆阻抗一致 |
| 视频信噪比 | ≥70dB（加权） | 加权信噪比指标，反映监控画面噪声水平 |
按型号可叠加的数据与双向音频通道参数见下表，数据通道用于云台、球机控制，音频通道用于中心与现场对讲。两类业务均按型号叠加，未选配对应业务时该组端口不出厂配置，接线时按面板标识识别即可。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 数据接口类型 | RJ-45 | 数据端口连接器 |
| 数据类型 | RS-232、RS422（4线制）、RS485（2线制） | 按现场控制设备接口型式选择接线方式 |
| 音频接口类型 | RJ45 | 音频输入/输出连接器 |
| 音频采样位宽 | 16bit | A/D、D/A 采样精度 |
| 音频采样频率 | 32KHz | 音频采样时钟 |
| 音频输入/输出阻抗 | ADC:100KΩ / DAC:10KΩ | 输入端与输出端阻抗不同，按端口标识对应 |
| 音频输入/输出电压 | 1.5VP-P（典型值） | 音频信号电平 |
| 音频带宽 | 20Hz~20KHz | 覆盖人声与常规音频业务频段 |
| 音频信噪比 | ≥90dB | 音频通道信噪比指标 |
| 总谐波失真 | <1% | 音频非线性失真指标 |
供电、环境与结构参数决定设备能装在什么位置，也决定是否需要选工业级配置。IDM-VDA100 的供电、环境与结构参数见下表，常规机型与工业级机型的温度范围不同，选型时要与安装位置对应。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | AC220V/DC-48V | 按机房与站点供电条件选配 |
| 整机功耗 | ≤6W | 单端设备功耗，DC-48V 可直接取用站点直流屏 |
| 工作温度 | -15℃~+65℃ | 常规机型工作温度范围 |
| 储存温度 | -25℃~+75℃ | 非工作状态存放温度 |
| 工业级温度 | -40℃~+85℃ | 工业级宽温配置，适配野外无人值守机柜 |
| 相对湿度 | 0~95%（无凝结） | 使用环境湿度条件 |
| 产品尺寸 | 144×138×30（mm） | 长度×深度×高度 |
1路视频光端机与多业务光端机怎么选？
1路视频光端机与多业务光端机怎么选，先看单个点位要回传的业务数量。只需 1 路图像时，单路设备投资更省；视频之外还要带控制、对讲、以太网甚至语音与 E1 时，才需要多业务光端机或集中型接入平台。
IDM-VDA 系列内部按业务组合区分型号，三款配置的视频通道完全一致，差别只在数据与音频通道的有无，对应关系见下表。业务需求不明确的，可按点位是否需要现场对讲、是否需要控制云台来判断。
| 业务需求 | 对应型号与配置 | 典型用法 |
|---|---|---|
| 只回传 1 路视频 | IDM-VDA100，1 路单向视频 | 只需上传图像的点位 |
| 视频之外还要控制云台、球机 | IDM-VDA110，1 路单向视频 + 1 路数据 | 视频＋云台或球机控制 |
| 视频、控制之外还要现场对讲 | IDM-VDA111，1 路单向视频 + 1 路数据 + 1 路双向音频 | 单纤三业务的完整链路 |
除业务路数外，选型还要核对三项现场条件。链路长度按 20Km 单模基准核算，超出时选装远距离光模块；安装位置在户外机柜或无空调机房的，选工业级 -40℃~+85℃ 配置；供电按站点条件在 DC-48V 与 AC220V 之间选择。
当单个点位视频路数超过 1 路、或需要把电话、E1、以太网等业务一并汇聚到中心时，改选多业务光端机与集中型接入平台更合适。这类设备按板卡与业务盘扩展，中心侧可与多台单路设备混用，形成分层组网。
视频光端机能传多远？传输距离与光功率余量怎么核算
视频光端机能传多远，标准答案是20Km单模传输。链路按 20Km 单模配置，以单模光纤、1310nm/1550nm 波长、FC 光口为基准，工程需要更长距离时可选装远距离光模块延伸，多模光纤则作为可选配置按现场已敷设光缆选配。
链路是否够用要用光功率说话。发送端发光功率 -15~-8dBm，接收端接收灵敏度优于-32dBm（1310nm），两者之差就是可用的光功率余量；实际工程还要计入光纤衰减、熔接点与活动连接器损耗后逐段核算，余量留足才能保证弱光链路仍稳定。
距离与画质并不冲突。视频通道带宽固定为 0Hz~6.5MHz，数字信号在光纤中传输不随距离产生模拟噪声累积，20Km 链路上的信噪比仍可按视频信噪比≥70dB 的口径交付，画面不因距离增加而发灰、发虚。
工程中常见的距离超限原因有三类：光缆实际长度超出设计、熔接点过多导致衰减偏大、跳线端面污染或弯折半径过小。排查顺序是先测收光功率，再核对衰减台账，再检查端面与跳线。
视频光端机怎么接线？BNC、RJ45 与 FC 光口的连接顺序
视频光端机怎么接线，在出厂配置下只需按端口标识连接业务线缆，无需现场做电气或光学调节。接线前先核对两端设备的型号与光波长配置，避免收发配对错误。推荐按以下顺序施工，可减少反复插拔光口带来的端面污染风险。
- 先把摄像机、监视器接入 BNC 视频口，确认视频线为 75Ω 同轴电缆、接头压接牢固。
- 再按型号接入数据与音频端口，数据线按 RS-232、RS422（4线制）或 RS485（2线制）对应接线。
- 连接 FC 光口跳线，收发两端核对波长配对，接头拧紧到位、光纤弯折半径留足。
- 核对供电方式与电压，AC220V 与 DC-48V 不可混接，接通电源放在收尾步骤。
- 通电后查看光链路与视频输出状态，图像正常即可开通业务。
各端口的连接对象与接线要点见下表，施工时按面板标识逐口核对。线缆接错端口往往要到通电调试阶段才发现，返工成本高于前期核对，光纤跳线建议在断电状态下接入，减少端面污染与误碰。
| 端口 | 连接对象 | 接线要点 |
|---|---|---|
| BNC 视频口 | 摄像机 / 监视器 | 75Ω 非平衡，输入/输出电压 1VP-P（典型值），使用 75Ω 视频同轴电缆 |
| RJ-45 数据口 | 云台控制器 / 控制键盘 / 解码器 | 按设备接口型式选择 RS-232、RS422（4线制）或 RS485（2线制） |
| RJ45 音频口 | 对讲话筒 / 音箱 | 输入阻抗 ADC:100KΩ、输出阻抗 DAC:10KΩ，按端口标识对应连接 |
| FC 光口 | 光纤跳线 / 光缆 | 单模（可选多模），可定制 SC 等接口型式，注意收发两端波长配对 |
| 电源口 | AC220V / DC-48V | 按机房与站点供电条件选配，整机功耗≤6W |
典型应用场景
安防监控系统集成项目
集成商在园区、厂区与商业综合体的监控点位上，常遇到同轴电缆距离不够、桥架管孔又被占满的情况。IDM-VDA100 在点位侧接入 1 路摄像机，用一根光纤把画面送回监控中心，接收端直接输出给监视器、DVR 或编码设备，是安防监控视频光纤传输中结构简单、投资可控的产品展示方案。
光纤链路无电磁干扰（EMI）、射频干扰（RFI），画面不受变频设备与动力电缆影响，点位与中心之间也不需要再加中继放大器。设备即插即用，集成商到现场只需接好视频线与光跳线，调试时间可控。
轨道交通与高速公路机电系统
收费站、隧道口、互通立交与路侧机柜的监控点位分布在线路沿线，机柜内夏季高温、冬季低温，维护人员到现场一次成本很高。IDM-VDA100 以工业级-40℃+85℃宽温运行，相对湿度 095%（无凝结）条件下可用，适配户外机柜与无人值守点位。
整机功耗≤6W，直流站点可直接取用 DC-48V，交流机柜则选 AC220V 供电，站点不必为设备单独改造电源。设备支持 SNMP 网管，运维人员在中心侧就能看到链路与业务状态，不必等到巡检才发现链路中断。
电力能源变电站与无人值守站所
变电站、开闭所与泵站的摄像头与主控室之间距离常在数公里，站内电磁环境强，电源以直流为主。变电站视频监控光端机选用 IDM-VDA100，用单模光纤把图像送回主控室或集控站，收发两端电气隔离，端口具备雷电及浪涌多重保护。
设备尺寸 144×138×30（mm），可直接装入站内通信机柜，即插即用，投运时不需要现场调节。整机功耗≤6W、DC-48V 直供，也让站点在断电检修后的恢复更简单。

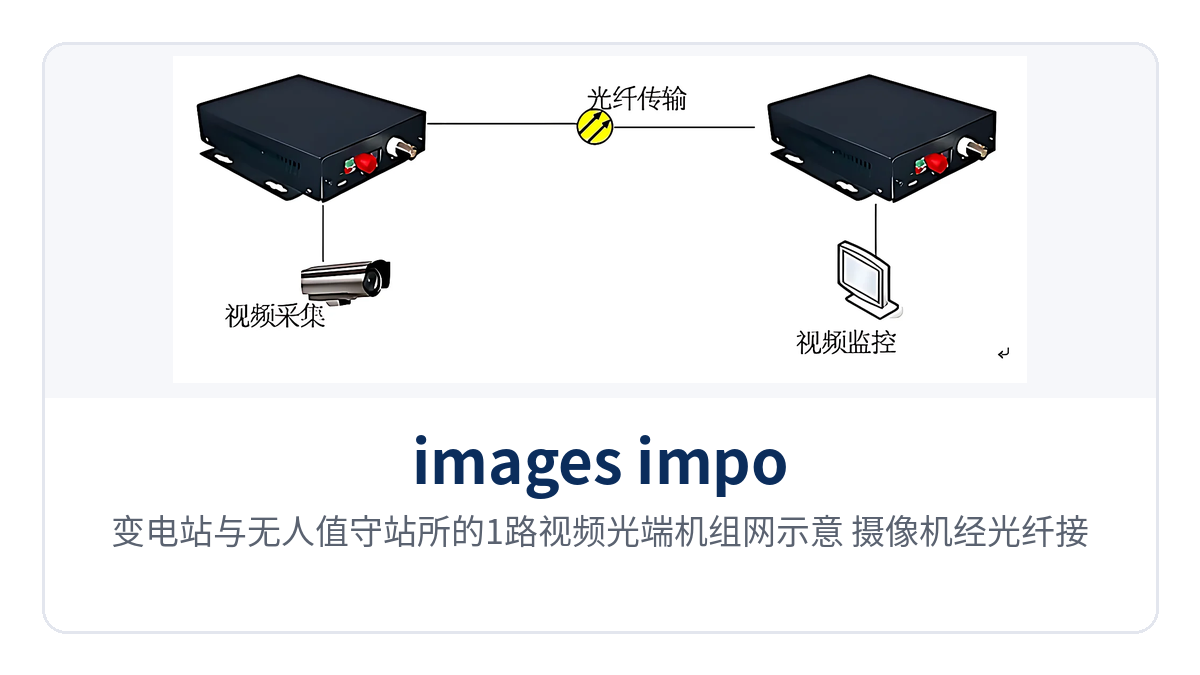

图2：变电站与无人值守站所的1路视频光端机组网示意 摄像机经光纤接入中心机房
结语
IDM-VDA100 1路视频光端机以全数字无压缩视频光端机方式把 1 路摄像机画面送上光纤，视频信噪比≥70dB（加权）、画质无损还原，单模20Km传输配合接收灵敏度优于-32dBm 让弱光链路仍稳定，充分满足安防监控视频光纤传输对产品展示效果的高要求。
工业级-40℃~+85℃宽温与整机功耗≤6W，支撑野外无人值守站点长期运行。安防监控、轨道交通与电力能源项目在选用 1路视频光端机时，可按单点业务数量在 100、110、111 三款配置中对应选型，具体光模块距离、接口型式与供电方式可结合现场条件与光端机厂家确认；瑞光极远（Raytrans）可提供 SNMP网管光端机及视频无损再生中继等配套方案，方便视频光端机产品展示与系统集成对接。
常见问题
视频有画面但出现噪点、条纹或偏色，应该按什么顺序排查？
排查先看接口段：检查 4 路 BNC 视频线的接头是否松动或氧化、同轴电缆屏蔽层有无破损，把异常那一路视频线与对端设备对调，区分是本路线缆问题还是两端设备问题。随后用光功率计测量接收端光功率，与 -21dBm（1310nm）的接收灵敏度下限比对，光功率偏低常见于光口端面污染、法兰盘松动或链路损耗增大，清洁端面并重新插紧后复测。再核对两端设备箱的等电位接地与供电回路，两端地电位差会引入条纹与滚动干扰。逐项都没有异常时，更换一根尾纤或对调收发两端，确认问题落在光纤链路还是设备端口本身。
查看完整回答全数字视频无压缩技术怎么保证画面质量？
IDM-VDA2000 系列2路视频光端机采用全数字视频无压缩技术：发送端以 8bit 采样位宽、0Hz~6.5MHz 视频带宽对视频信号采样，不经压缩编码直接在光纤中传送，接收端无失真还原为模拟视频输出。设备视频信噪比达到 ≥70dB（加权），微分相位(DP) <0.7°、微分增益(DG) <0.7%。由于链路上没有编解码环节，不引入压缩算法带来的处理时延与码流抖动，视频与数据的同步关系得以保持，监控中心同时观看画面与操作现场设备时不易错位。设备兼容 PAL、NTSC、SECAM 等视频制式。
查看完整回答IDM-Video Phone多业务视频光端机是什么设备，主要用在哪些场合？
视频电话光端机是把视频、电话、数据和以太网四类业务复用进同一根光纤传输的设备，价值在于把过去需要多台单功能设备叠加完成的传输任务收敛到一台设备、一根光纤上。IDM-Video Phone多业务视频光端机采用全数字视频无压缩传输技术，提供双向单路视频、2路电话与2路数据，并可选配2路以太网和2路高保真音频接入。IDM-Video Phone多业务视频光端机属于Video系列数字视频光端机，面向长距离视频传输，可适用于光纤CCTV网络系统、交通监控、工业监控、楼宇监控、电视会议与远程教学系统等场合。
查看完整回答安装接线后视频无输出或数据不通怎么排查？
画面无输出或数据不通时，先核对两端光口收发是否配对、收发波长是否一致；再检查单模或多模光纤与光模块型式是否匹配，用光功率计实测收光值并与灵敏度优于 -21dBm 的口径比对；随后检查 BNC 视频接头是否拧紧、输入阻抗 75Ω 与源设备是否匹配；最后核对数据口线序与 RS-232、RS422、RS485 三种类型设置是否一致。日常维护建议断电后插拔光口、定期清洁端面并复测光功率，机箱内保持干燥、避免结露。仍异常时建议结合设备状态联系厂家技术支持。
查看完整回答1路视频光端机能传多远，链路距离怎么核算？
1路视频光端机的标准传输距离为20Km，以单模光纤与FC光口为基准，波长为1310nm/1550nm。判断链路是否可用时，把发送端发光功率（-15~-8dBm）与接收端灵敏度（优于-32dBm，1310nm）对照，两者差值即可用光功率余量，实际工程还需计入光纤衰减与接头损耗核算。光纤模式与接口型式同样影响配置：单模为常规配置、多模可选，需要与两端光模块及现场已敷设光纤保持一致；工程采用SC跳线或光缆成端方式时，光接口可在订货阶段定制。距离超出单段传输能力时，可利用视频无损再生中继逐段组织链路。
查看完整回答
