SDH光传输设备环网系统解决方案

方案需求

该项目通信系统由1个中心节点和24个分节点组成，工程目的是给每个节点提供百兆以太网业务和后期的E1、电话等扩展业务。

中心节点作为汇聚节点，接入到运营商以太网交换机或者路由器上，租用运营商的千兆或百兆以太网业务接口。

各分节点采用SDH环网或者链网的形式组网，实现各节点本地以太网业务的接入。

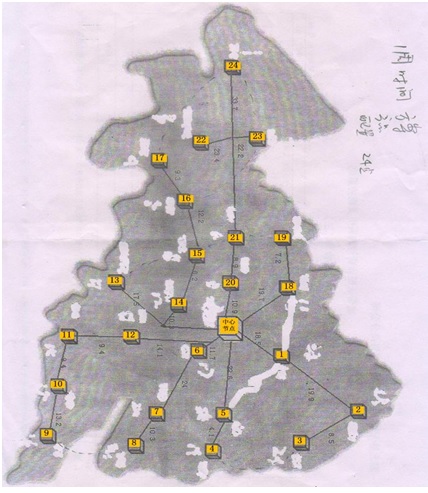

项目各节点分布如下图所示。

上图所示表明了各节点之间的实际距离，其中若干节点之间的距离说明如下：

1. 节点3和节点4之间距离为40KM；

2. 节点8和节点9之间距离为40KM；

3. 节点12和节点13之间距离为20KM；

4. 节点17和节点22之间距离为20KM；

5. 节点19和节点21之间距离为20KM。

该通信系统设计要求由4各环网和若干链路分支组成，具体组网形式要求如下：

1. 由节点1、2、3、4和5组成一个SDH环网；

2. 由节点6、7、8、9、10、11和12组成一个SDH环网；

3. 由节点14、15、16、17和22组成一个SDH环网；

4. 由节点18、19、20和21组成一个SDH环网；

5. 节点12出1个光分支连接节点13；

6. 节点21出2个光分支分别连接到节点23和24。

方案描述

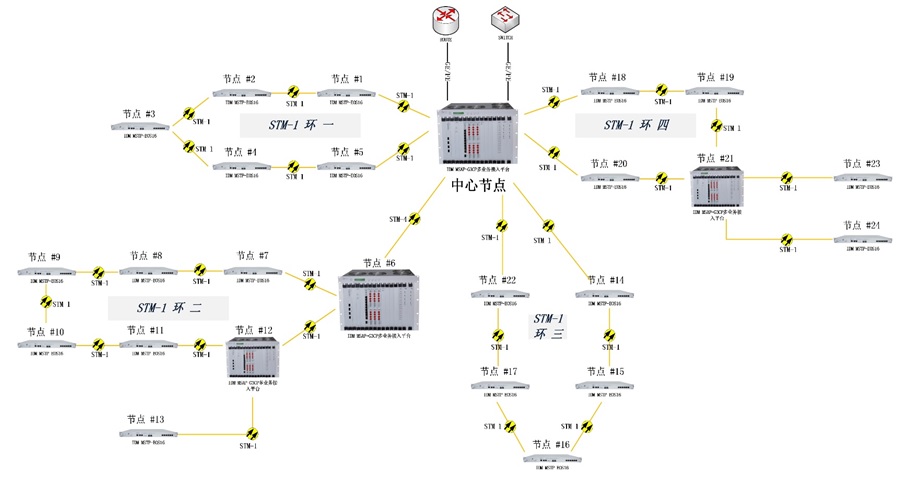

该系统方案设计采用MSTP多业务光传输设备进行组网，以中心节点为核心汇聚点，各分节点组成4个STM-1环网，同时采用光链路分支的形式接入其中的几个节点。

中心节点是本系统的汇聚节点，一般部署在中心机房，可接入运营商的以太网租用线路、E1专线接口以及电话程控交换机。中心节点使用我公司汇聚型SDH光传输设备MSAP-G3CP设备，可提供千兆/百兆以太网接口、E1接口、电话中继接口(模拟中继或数字中继)。该方案中目前只使用以太网业务功能。

各分节点采用环网形式组网，组网节点分布和使用设备如下：

1. 由节点1、2、3、4和5组成1个STM-1环网，都使用我公司接入型SDH光传输设备MSTP155-16，该设备通过STM-1光接口组成互备份环路，每台设备标配4路独立的物理隔离百兆以太网接口，提供3个业务槽位扩容使用，可插入以太网接入板、电话接入板和E1接入板；

2. 由节点6、7、8、9、10、11和12组成1个STM-1环网。其中节点6和节点12使用我公司汇聚型SDH光传输设备MSAP-G3CP设备，节点6向上通过STM-4光线路和中心节点设备相连，向下通过STM-1光线路和节点7、8、9、10、11和12组成STM-1环网。节点12通过引出一个STM-1光支路连接节点13。其余节点7、8、9、10和11都使用我公司接入型SDH光传输设备MSTP155-16。该环中每节点提供4路独立的物理隔离百兆以太网接口，同时也留有空闲业务槽位供扩容使用；

3. 由节点14、15、16、17和22组成1个STM-1环网，都使用我公司接入型SDH光传输设备MSTP155-16，该设备通过STM-1光接口组成互备份环路，每台设备标配4路独立的物理隔离百兆以太网接口，提供3个业务槽位扩容使用，可插入以太网接入板、电话接入板和E1接入板；

4. 由节点18、19、20和21组成一个SDH环网组成1个STM-1环网。其中节点21使用我公司汇聚型SDH光传输设备MSAP-G3CP设备，和节点18、19和20的接入型SDH光传输设备MSTP155-16组成STM-1环网的同时，引出2路STM-1光支路连接节点23和24。该环中每节点提供4路独立的物理隔离百兆以太网接口，同时也留有空闲业务槽位供扩容使用；

5. 节点13、23和24设备都采用我公司接入型SDH光传输设备MSTP155-16。每节点提供4路独立的物理隔离百兆以太网接口，同时也留有空闲业务槽位供扩容使用。
