雷达数据光传输方案

1 概述

目前在空管雷达的应用中越来越多的用到同步串口传输，传统的用法是通过PCM设备传送9600bps的异步串口数据，我公司长期关注军队和民航的应用，提出了雷达数据光传输解决方案，为雷达数据传输提供多种专用雷达数据接口。本方案支持同步和异步串口传输，同步模式下最高支持128kbps，异步模式下最高支持38.4kbps。

2 系统设计

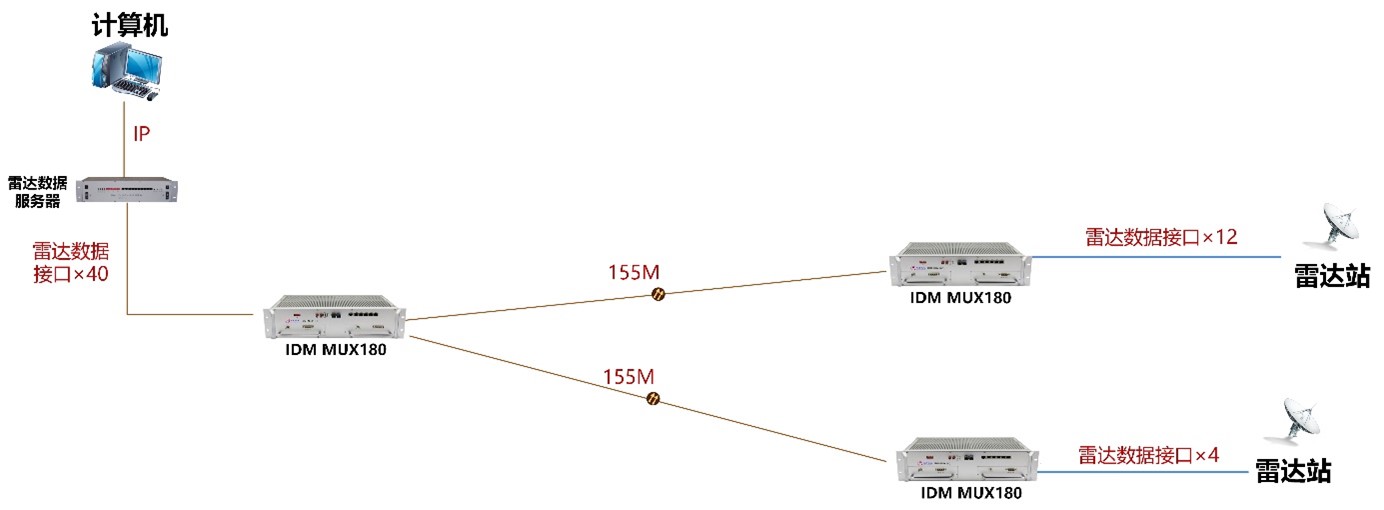

本方案采用SDH光传输方案，支持点对点或者点对多点组网方式，典型的点对多点组网方式如下图所示。

需求说明：

(1). 本次共有2处雷达数据接入远端，分别需要12路和4路雷达数据接入；

(2). 本次中心端需要提供40路雷达数据接口，其中16路对应本次两处远端的落地接入雷达数据服务器，其余24路预留未来远端接入使用。

方案说明:

(1) 远端雷达光传输设备采用我司MUX180设备，单台设备最多支持68路雷达数据接口；

(2) 雷达端光传输设备MUX180上联通过155M光接口连接中心端；

(3) 雷达监控中心通过MUX180设备汇聚远端的雷达数据接口业务，落地接入到雷达监管服务器中；

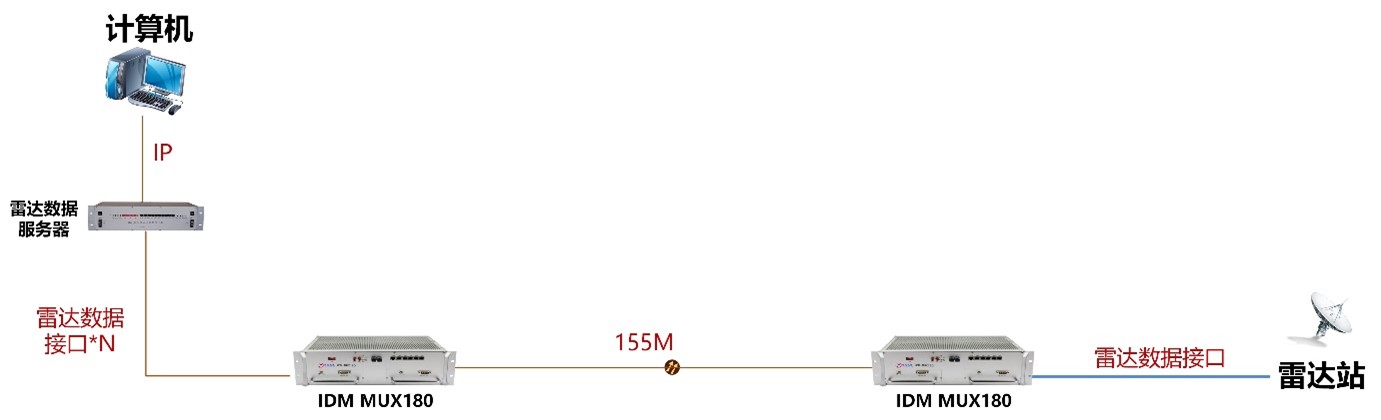

(4) 对于雷达数量比较少的应用场景，也可点对点光纤互联进行传输，典型应用图如下。
