IDM融合通信移动指挥调度系统

关键词：4G手持单兵、LTE单兵终端、自组网单兵设备、单兵智能终端、单兵移动终端、单兵视频回传

一 系统概述

近年来，随着科技化信息化的推进，为了满足消防、公安、部队等用户实际移动指挥业务需求，我司推出了融合通信移动指挥调度系统，实现消防救灾、自然灾害救灾、野外训练、抢险等多种场所的融合应急指挥，实现业务融合共享、高效指挥。

本系统通过地面指挥中心系统、移动指挥中心系统、无线传输系统、前端智能单兵终端(包括IDM智能单兵手持大屏终端、IDM智能单兵PAD和IDM 智能单兵APP)等软硬件组成，系统支持MESH COFDM自组网、4G LTE、无线网桥、卫星通信等多种通信组网方式，实现语音调度、视频调度、音视频调度、短信调度、GIS调度、北斗短报文通信、音视频会商等多种调度功能，满足多媒体应急指挥的要求。

二 组网方案

系统支持MESH COFDM自组网、4G LTE、无线网桥、卫星通信等多种通信组网方式，如下分别为三种组网方式应用拓扑图。

2.1 MESH COFDM自组网

本系统中业务流向设计为：前端智能单兵终端通过2.4G/5.8G无线MESH接入无人机或者车载MESH中继电台，最终接入地面指挥中心的IDM MCC融合调度机，从而将前端数据回传至指挥中心，同时通过指挥中心的综合调度网关实现与窄带PDT系统及PSTN系统进行语音的融合互通，部署在指挥中心的调度台可实现多媒体的指挥调度业务。

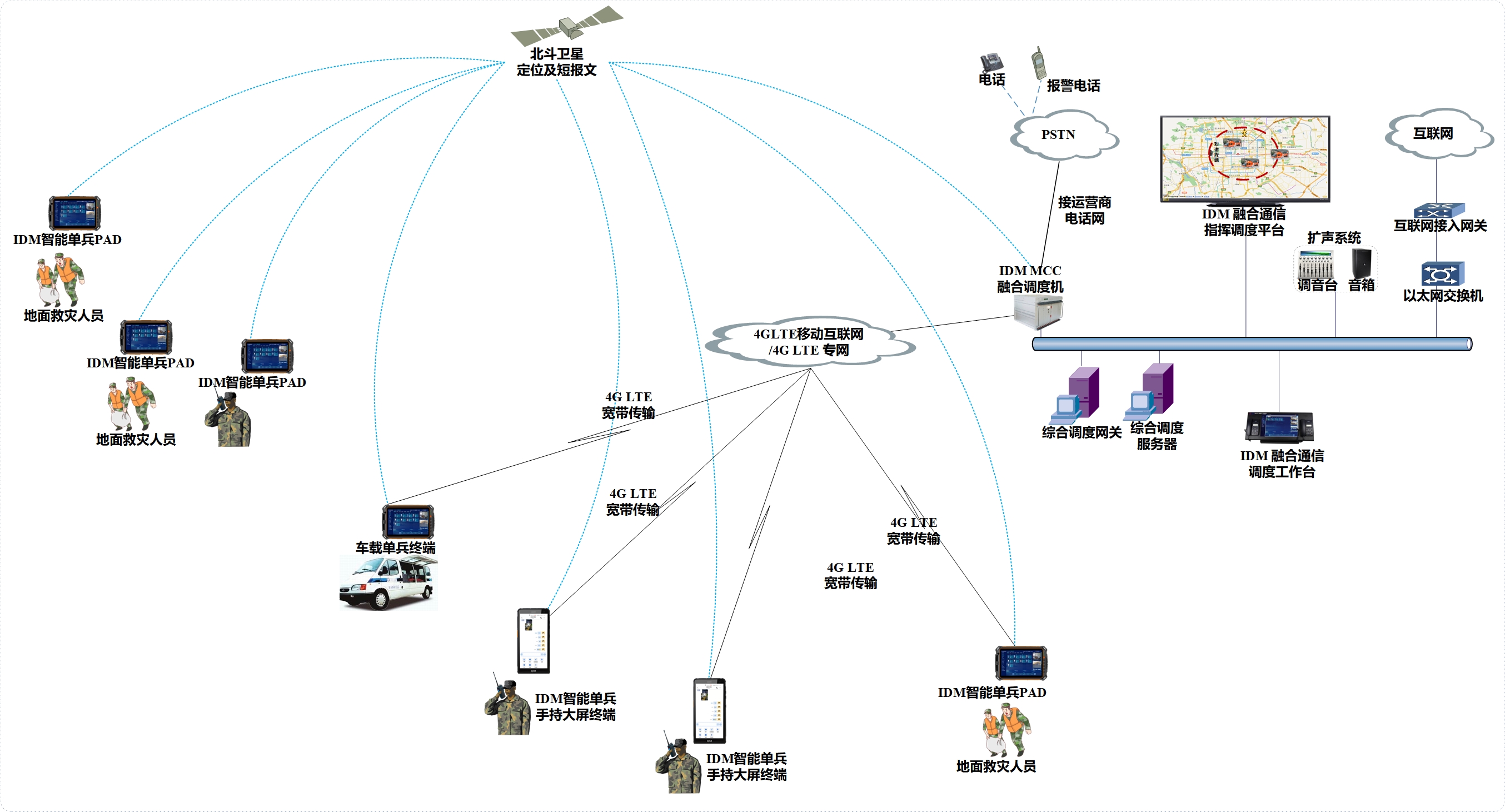

2.2 4G LTE组网

本系统中业务流向设计为：前端智能单兵终端通过4G LTE无线接入4G LTE移动互联网/4G LTE专网，最终接入地面指挥中心的IDM MCC融合调度机，从而将前端数据回传至指挥中心，同时通过指挥中心的综合调度网关实现与窄带PDT系统及PSTN系统进行语音的融合互通，部署在指挥中心的调度台可实现多媒体的指挥调度业务。

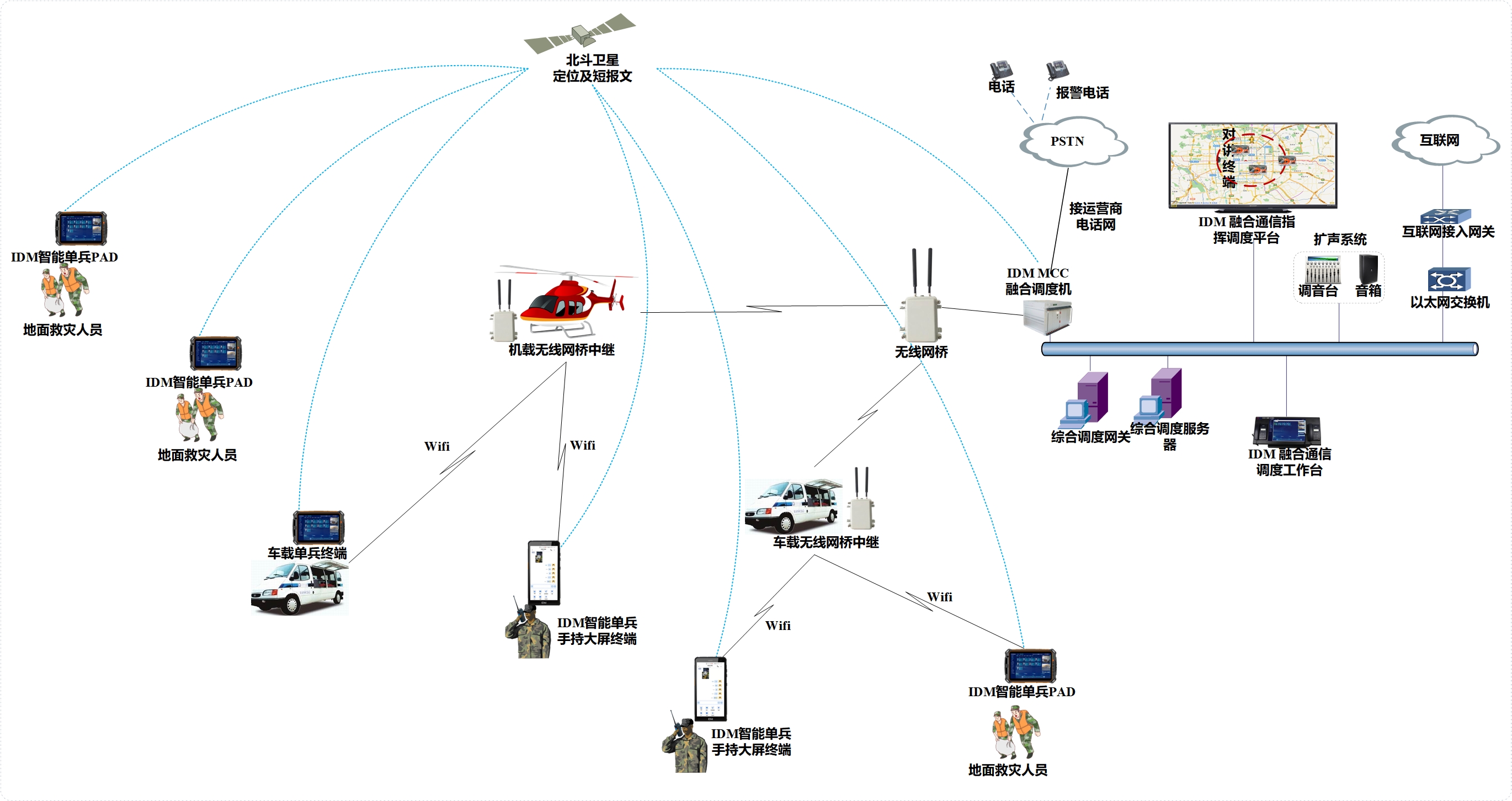

2.3 无线网桥组网

本系统中业务流向设计为：前端智能单兵终端通过无线WIFI无线接入无人机或者车载无线网桥中继，最终接入地面指挥中心的IDM MCC融合调度机，从而将前端数据回传至指挥中心，同时通过指挥中心的综合调度网关实现与窄带PDT系统及PSTN系统进行语音的融合互通，部署在指挥中心的调度台可实现多媒体的指挥调度业务。

三 主要功能

3.1 现场监督

前端人员通过配备IDM智能单兵手持大屏终端、前端IDM智能单兵PAD和IDM智能单兵APP实时上传定位及移动轨迹、记录并保存现场视音频数据，同时可与指挥中心保持通话；指挥中心通过实时查看现场画面并保存视频，实现前端信息的有效上传和指挥中心指令的快速下达，做到对现场情况的监督与记录。

3.2 实时通话

前线人员通过前端设备与指挥中心平台进行双向对讲，便于汇报和指令的及时传达、统一行动指挥；系统支持回声抵消和噪声抑制，避免了串音和杂音现象；具备高音质喇叭，在室外嘈杂的环境中，仍可保持高质量对讲。

3.3 实时视频

前端IDM智能单兵手持大屏终端、前端智能单兵终端(包括IDM智能单兵手持大屏终端、IDM智能单兵PAD和IDM 智能单兵APP)支持多种清晰度视频信息（720P/1080P）采集，利用MESH自组网、4G LTE、无线网桥或者卫星通信等多种通信技术实现视频回传，便于指挥中心实时查看，掌握现场情况；在视频查看的同时，可以保存视频文件，并与终端设备ID号或人员信息绑定，便于后期查阅管理。

3.4 实时音视频通话

前端智能单兵终端(包括IDM智能单兵手持大屏终端、IDM智能单兵PAD和IDM 智能单兵APP)直接拨打通信录中用户进行音视频通信。

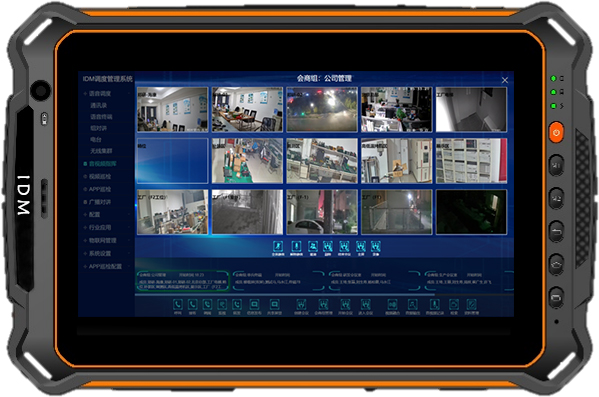

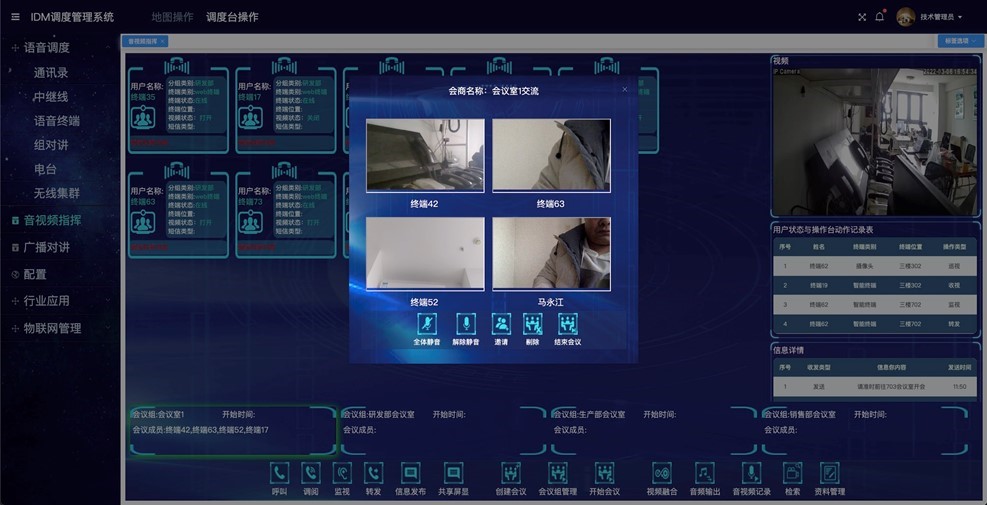

3.5 音视频会议

也称为视频会商、视频调度、音视频对讲等。用于视频摄像头、单兵终端、调度台之间的视频调度和会议；本地视频可为单兵终端前后摄像头、USB摄像头或WIFI直连的摄像头。

3.6 实时定位

前线IDM智能单兵手持大屏终端、前端IDM智能单兵PAD和IDM智能单兵APP支持GPS/BD定位系统，记录仪可以通过MESH自组网、4G LTE、无线网桥或者卫星通信实时的向后台传输位置信息，在GIS 电子地图上的实时显示定位信息，选择指定的终端还可以进行轨迹跟踪，可以对人员更好地进行监管。

3.7 可视指挥

结合GIS一张图、视频回传、语音通信，将资源整合进行可视化展示，助力指挥中心实现移动信息化和智能化，支持语音调度、视频调度、音视频调度、短信调度、GIS调度、北斗短报文通信、音视频会商等多种调度功能，使决策更加及时、智能、高效。

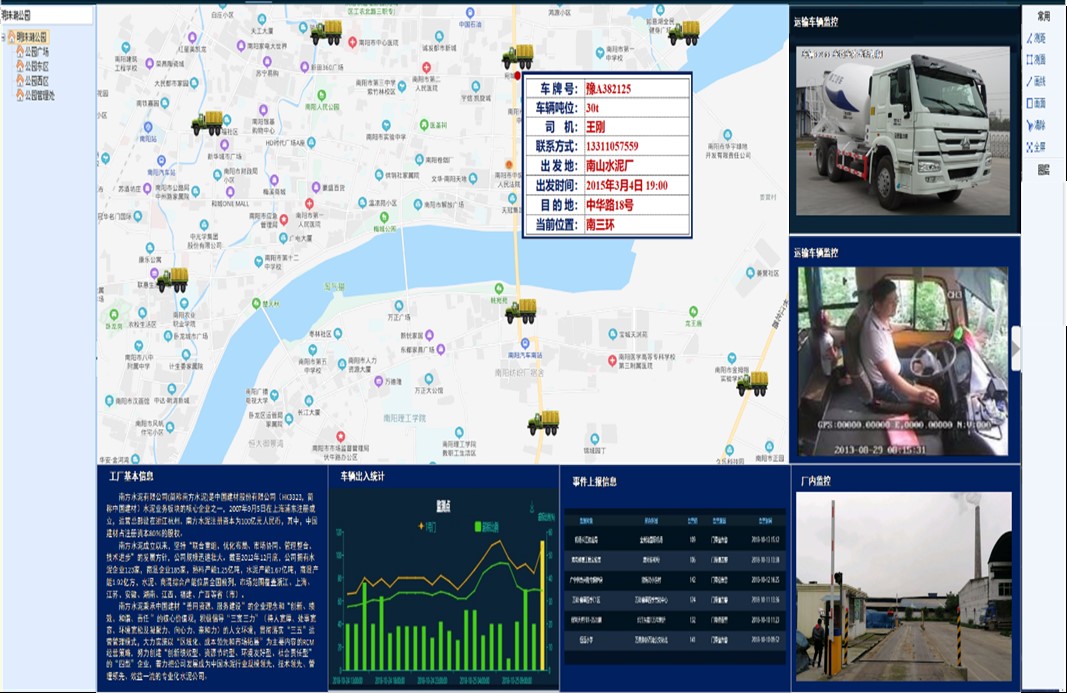

3.8 GIS一张图

在GIS地图上进行可视化展示，包括人员基本信息、通话组信息、设备状态、物联网信息和重点区域等，对于视频用户还可在GIS界面直接查看当前的视频监控画面。管理人员可以在GIS上通过框选查看选中区域内所有资源类型，进行合理的任务分配与决策指令的下达。

3.9 IM即时通信

提供语音、文本、定位、图片、图像的群组通信；在音视频界面上提供指令通知类文本交互显示窗口；可以随时切换到即时通信功能，实现位置、语音、文字、数值、图片、短视频等的收发。

3.10 信息指令收发

用于接收中心端的文本短信指令，收到后需确认；

3.11 资料调阅

从服务器查询相关文档。

3.12 智能单兵APP

本系统单兵终端提供安卓APP版本，可以安装在任何安卓操作系统终端上。

四 主要产品介绍

4.1 融合调度服务软件平台

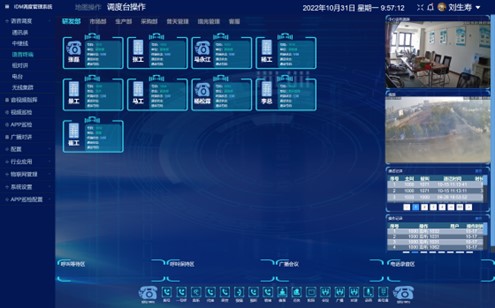

4.1.1 语音调度功能

语音调度功能主要包括软交换通信的所有基本通信和补充业务功能、常用调度功能、调度会议功能、录音、短信、传真、系统管理、调度员管理、其他相关功能等。操作台支持对以下各类通信终端进行指挥调度，包括拨号、监听、代接、保持、强插、强拆、转接、夜服、点名、轮询、会议、广播、对讲、闭铃、录音、监控接入、队列、拨号盘呼叫等。

4.1.2 视频调度功能

融合视频调度模块主要实现各类视频源的接入，并通过视频服务器实现对各类视频源的转码、混码、转发等功能，接入的视频源包括视频监控系统、视频会议系统、单兵系统、宽带集群终端、可视话机等各类视频源。

4.1.3 GIS调度功能

系统可与原有的GIS系统联动，结合行业用户指挥调度实际业务需要，充分利用GIS的直观展示能力，基于地图对各类多媒体资源和设备进行集中指挥、统一调控，将指挥人员最关心的区域地理信息、视频监控点、定位信息等信息与综合应急指挥平台进行集成，方便指挥人员操作，实现语音调度、视频监控查看等多媒体指挥调度，最大程度发挥综合应急指挥平台的作用，提高中心工作人员的工作效率。

4.1.4 移动融合对讲通信

（1）对讲呼叫

可通过操作台实现对移动终端对讲呼叫，可实现对讲抢权发言，并实时监控对讲的状态。

（2）对讲组呼

操作台上可设定对个对讲组，可通过操作台实现对对讲组的呼叫，对讲组下的所有移动终端实现对讲抢权发言。

（3）视频图像回传

移动终端主动将文字、图片、视频发送给操作台，操作台上可查看并下载。

（4）视频图像分发

通过操作台可以实现将移动终端回传的图片、视频图像分发给其他的移动终端查看。

（5）视频会议

可以通过移动终端的APP发起，安装有APP单兵之间的视频会议。

（6）视频监控查看

可以通过移动终端的APP查看视频监控图像。

4.2 IDM智能单兵PAD

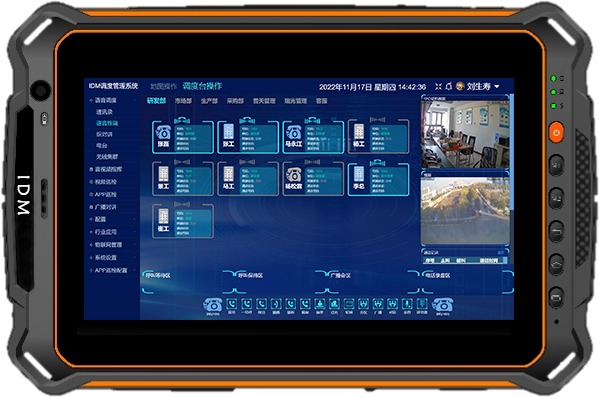

4.2.1 外观展示

4.2.2 相关参数

|
指标名称

|

指标值

|
| --- | --- |
|

整机尺寸

|

237.5mm（高度）×157mm（宽度）×23mm（深度）

|
|

整机重量

|

小于855g（含天线、标配电池）

|
|

电池容量

|

8000mAH

|
|

屏幕尺寸

|

8英寸

|
|

分辨率

|

1920×1200

|
|

触摸屏

|

支持

|
|

前置摄像头

|

500万像素

|
|

后置摄像头

|

1300万像素

|
|

闪光灯

|

支持

|
|

CPU

|

8核 2.0GHz

|
|

内置存储

|

3GB RAM+32GB FLASH

|
|

扬声器功率

|

2.5W ( 最大)

|
|

耳机接口

|

3.5mm耳机插孔

|
|

24PIN接口

|

支持

|
|

USB

|

Type-C 2.0（支持PTG）

|
|

定位

|

GPS、北斗、GLONASS

|
|

Wi-Fi

|

支持2.4G和5G，IEEE802.11b/g/n

|
|

蓝牙

|

4.1 EDR

|
|

公网工作频段

|

l GSM：900/1800/1900

l UMTS： B1/B2/B8

l LTE： Band 1/2/3/4/5/7/8/20/26/28/38/39/40/41

|
|

SIM卡类型

|

支持硬SIM卡（双插槽，MicroSIM卡）

|
|

传感器

|

光线传感器、距离传感器、陀螺仪、重力传感器、地磁传感器、气压计

|

4.3 IDM智能单兵手持大屏终端

4.3.1 外观展示

4.3.2 产品特点

总体采用传统的对讲外形设计风格，并结合行业用户的实际业务场景进行了创新设计，紧凑设计、造型硬朗。

产品主要特点如下：

(1) 通信传输方式丰富，可选择支持MESH COFDM、4G LTE、无线WIFI和卫星通信等多种方式；

(2) 性能卓越，满足专业用户需求

u 高清晰话音质量，采用双MIC降噪， 能在强背景噪声下正常工作

u 采用大功率扬声器设计，在高噪音环境下收听清晰的语音指令

(3) 业界领先的多媒体调度方案

u 一部终端即可完成点呼、组呼、短信彩信、视频回传、移动办公等相关工作

u 支持最高1080P 30fps高清视频传输、调度与分发，让决策更有效

u 低照度、暗光条件下拍摄仍能保证图片清晰，细节可见

u 支持外接摄像头，蓝牙PTT（Push To Talk）等多种配件，全方位配合行业应用

(4) 公专网支持更灵活。支持双模，可以作为公网终端接入GSM（Global System for Mobile communication）、UMTS（Universal Mobile Telecommunications System）和LTE（Long Term Evolution）网络

(5) 支持双SIM卡公专网双卡双待（仅专网1.4G）。专网LTE+公网2G（语音、短信），双卡双待。

(6) 支持GPS（Global Positioning System）、北斗、GLONASS（Global Navigation Satellite System）联合定位

u 三种方式联合定位，稳定性、可靠性更高

(7) 国产8核CPU高端配置，运行速度更加流畅

u 高端配置国产8核CPU（Central Processing Unit），符合高端智能手机配置，多任务处理能力更强，在运行速度和功耗之间完美平衡

(8) 根据行业用户需求定制，使用方便，坚实耐用，应对恶劣应用环境

u 5.5英寸触摸屏，增加手持舒适度，重量更轻；

u IP68高防护等级。

4.3.3 相关参数

|
指标名称

|

指标值

|
| --- | --- |
|

整机尺寸

|

152.5mm（高度）×75.4mm（宽度）×12.5mm（深度）

|
|

整机重量

|

小于198g（含天线、标配电池）

|
|

电池容量

|

4200mAH

|
|

屏幕尺寸

|

5.5英寸

|
|

分辨率

|

1920×1080

|
|

触摸屏

|

支持

|
|

前置摄像头

|

800万像素

|
|

后置摄像头

|

1300万像素

|
|

闪光灯

|

支持

|
|

CPU

|

8核 4x2.0GHz+4x1.5GHz

|
|

内置存储

|

3GB RAM+32GB FLASH

|
|

外置存储

|

MicroSD，最大支持128G

|
|

扬声器功率

|

2.5W ( 最大)

|
|

定位

|

GPS、北斗、GLONASS

|
|

Wi-Fi

|

支持2.4G和5G，IEEE802.11b/g/n

|
|

蓝牙

|

4.1 EDR

|
|

公网工作频段

|

l GSM：900/1800/1900

l UMTS： B1/B2/B8

l LTE： Band 1/2/3/4/5/7/8/20/26/28/38/39/40/41

|
|

SIM卡类型

|

支持硬SIM卡（双插槽，MicroSIM卡）

|
|

传感器

|

光线传感器、距离传感器、陀螺仪、重力传感器、地磁传感器、气压计

|
