华为MA5680T光接入设备

MA5680T 是华为推出的大容量 OLT 光接入设备，由业务框、主控板、业务板与上行板组成，在 GPON/EPON 系统中作为光线路终端（OLT）与终端 ONU 设备配合使用，提供 GPON/EPON 接入业务，用于满足 FTTH 光纤到户、FTTB 光纤到楼、微基站传输、IP 专线互联与带宽批发等组网需求。作为一款广泛应用于产品展示的光接入平台，该设备在光纤收发器、工业以太网交换机、光纤交换机等配套组网中同样具备良好的兼容性。

在电力能源、轨道交通与工业园区等专网场景中，MA5680T 的价值集中在三点：单框可提供 768 个 GE 端口，站点级联不必再叠加汇聚交换机；支持 OLT 双机热备份与异地容灾，满足专网对业务连续性的要求；通过 Native TDM 或 CESoP 支持 16 路 E1 专线，适配电力调度等对通道确定性有要求的业务。在政府专网光纤通信方案与智慧矿山通信方案中，该设备常与光端机厂家、工业以太网交换机厂家提供的配套设备协同部署，形成完整的专网通信链路。

核心参数速览：3.2T背板 · 960G交换容量 · 单框768路GE · 双机热备 · 16路E1专线 · 23个槽位

OLT光接入设备是什么

OLT光接入设备是 PON 系统中的局端设备，位于中心机房一侧，向上连接汇聚与业务网络，向下通过无源分光器与终端 ONU 构成点到多点结构，负责接入业务的建立、控制与管理。MA5680T 在 GPON/EPON 系统中承担光线路终端角色，业务框内可混插 GPON、EPON、P2P FE 光接入、TDM 与以太网类单板，用一台设备同时承载宽带、语音专线与视频类业务，是光端机厂家在政府专网光纤通信方案与智慧矿山通信方案中常用的局端产品展示形态。

GPON 与 EPON 分别由 ITU-T G.984 系列建议书与 IEEE 802.3ah 定义，两套标准在帧结构与承载方式上不同。MA5680T 通过在业务槽位选插 GPBC、GPBD（GPON 接入）或 EPBC、EPBD（EPON 接入）单板支持两类制式，同一业务框可按现场既有网络决定制式，也可以按站点分批扩容时混插使用。

业务框有哪些槽位？23 个槽位怎么分配

MA5680T 业务框共 23 个槽位，顶部配置一个风扇框，业务框通过挂耳固定在机柜中。业务框提供 16 个业务板槽位与 2 个主控板槽位；23 个槽位号中，左起第 1 个槽位可插 2 块电源接口板和 1 块时钟处理板，最后一个槽位可插 2 块上行接口板。

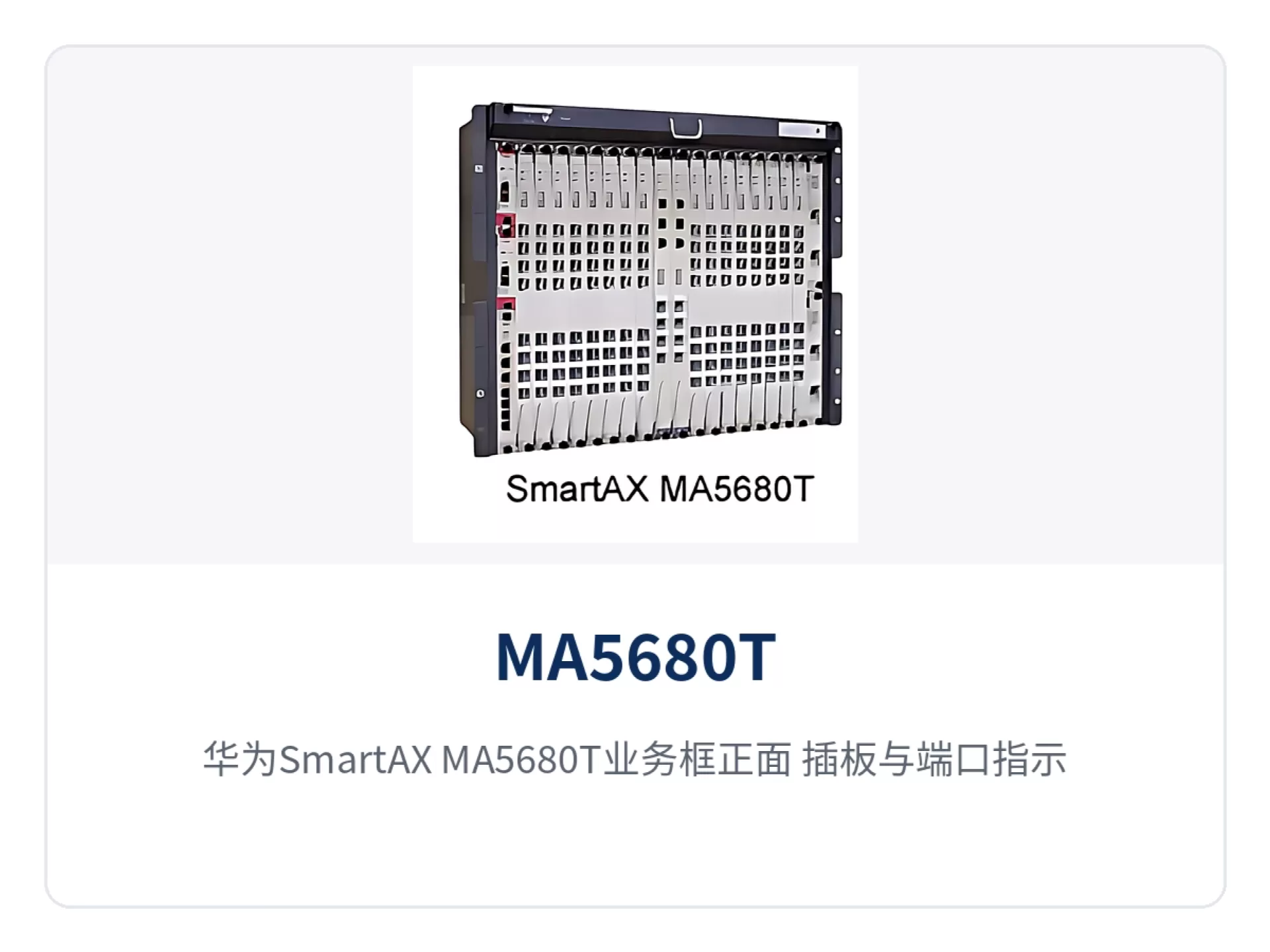

图1：华为SmartAX MA5680T业务框正面 插板与端口指示灯布局

按单板表的槽位限制分配：主控板占用 9、10 槽位，业务板与以太网级联板占用 1～8、11～18 槽位，上行板占用 19、20 槽位，电源接口板占用 21、22 槽位，提供时钟处理功能的 BITS 接口板占用 0 号槽位。板位规划直接决定扩容余量，新建站点通常先装满上行板与主控板，再按用户规模增插 GPON/EPON 业务板。

核心参数与运行环境

MA5680T 的机框分为 ETSI 与 19 英寸两种规格，均支持带挂耳与不带挂耳安装；单框满配置功耗与空机框重量两类规格一致，环境与供电参数按机框级与设备级两栏列出。现场核对时建议以两项中更严的口径为准，例如温度按整机工作温度核对机房与机柜条件。

项目	参数/指标	说明/适用条件
ETSI 业务框尺寸（带挂耳）	530mm×275.8mm×447.2mm	宽×深×高，含挂耳
ETSI 业务框尺寸（不带挂耳）	490mm×275.8mm×447.2mm	宽×深×高
19 英寸业务框尺寸（带挂耳）	482.6mm×275.8mm×441.7mm	宽×深×高，含挂耳
19 英寸业务框尺寸（不带挂耳）	442mm×275.8mm×441.7mm	宽×深×高
单框满配置功耗	1420W	ETSI 与 19 英寸业务框为同一规格值
空机框重量	7kg	不含单板与电源
工作环境温度（业务框）	-30℃～+60℃	机框级运行环境参数
工作环境湿度（业务框）	5%RH～95%RH	机框级运行环境参数
气压环境	54kPa～106kPa	高海拔站点按此核对
工作温度（整机）	0℃～45℃	设备级工作温度口径
工作湿度（整机）	20%～85%（非凝露）	设备级工作湿度口径
存储湿度	5%～95%（非凝露）	仓储与运输条件
供电方式	直流供电	通信机房直流配电体系
额定电压	-48V DC	机房标准直流电压
工作电压范围	-72V～-35.4V DC	-48V DC 供电时

支持哪些单板？

MA5680T 的单板按主控板、业务板、以太网级联及上行板、上行板、电源接入板与时钟板六类划分，每类单板有固定的槽位限制，插板前按槽位号规划可以避免板位冲突。

单板类型	单板名称及功能介绍	槽位限制
主控板	SCUN：系统主控板，同时提供 4GE 光上行	9、10
主控板	SCUL：系统主控板	9、10
业务板	OPFA：提供 16 路 P2P FE 光接入	1～8、11～18
业务板	GPBC：提供 4 路 GPON 接入	1～8、11～18
业务板	GPBD：提供 8 路 GPON 接入	1～8、11～18
业务板	EPBC：提供 4 路 EPON 接入	1～8、11～18
业务板	EPBD：提供 8 路 EPON 接入	1～8、11～18
业务板	TOPA：TDM 接口板，配合扣板可支持 16E1 或 2×STM-1	1～8、11～18
业务板	CSPA：Native TDM 转 CESoP，面板无接口	1～8、11～18
业务板	SPUB：MPLS 业务增强处理板，面板无接口	1～8、11～18
以太网级联及上行板	ETHB：提供 8×GE 光接口	1～8、11～18
以太网级联及上行板	SPUA：提供 8×GE+2×10GE 光接口，支持层级 QoS	1～8、11～18
上行板	GICF：提供 2×GE 光接口	19、20
上行板	GICG：提供 2×GE/FE 电接口	19、20
上行板	X1CA：提供 1×10GE 光接口	19、20
上行板	X2CA：提供 2×10GE 光接口	19、20
上行板	X2CS：提供 2×10GE 光接口，支持同步以太	19、20
电源接入板	PRTE：电源接口板	21、22
时钟板	BIUA：BITS 接口板，提供时钟处理功能	0

GE 与 10GE 端口由 ETHB、SPUA、GICF、GICG、X1CA、X2CA、X2CS 等单板提供，产品规格为单框 768 个 GE 端口；10GE 上行板用于上联侧的大带宽出口，8×GE 光接口板用于站点之间的级联与汇聚，两者组合决定了整框的端口规模。对于光纤交换机与工业以太网交换机的选型场景，这些上行与级联单板同样构成产品展示中的关键配置项，工业以太网交换机厂家在方案配套时也常参考此类端口密度与槽位规划。

功能与性能参数总表

MA5680T 的功能围绕汇聚、接入、可靠性与节能四组能力组织，各项能力的规格值如下表。

功能项	功能说明
汇聚接入一体	3.2T 背板容量、960G 交换容量、512K MAC 地址容量，交换与汇聚在同一业务框内完成
高密度级联	单框提供 768 个 GE 端口，站点级联无需额外投资汇聚交换机
可靠组网	可直连 BRAS，支持 OLT 双机热备份、异地容灾与业务升级
全业务接入	IPTV 用户无收敛接入，单框支持 8000 组播用户与 4000 组播频道
视频增强	内置视频增强引擎，用于改善 IPTV 与视频类业务的观看体验
层级化 QoS	H-QoS 按业务分级调度，满足多样化商业客户的 SLA 要求
TDM 专线	支持 Native TDM 或 CESoP 功能，实现多种 E1 专线接入
VLAN 互通	支持基于 VLAN 的内部流量互通，满足企业及园区组网应用
绿色节能	高密度 8 端口 GPON 单板功耗不超过 55 瓦，配合节能总线设计降低整机功耗

在政府专网光纤通信方案与智慧矿山通信方案中，该设备可与光纤收发器、工业以太网交换机、光纤交换机等配套组网，由光端机厂家或工业以太网交换机厂家统一提供从局端到末端的传输与交换产品展示与交付。

GPON和EPON怎么选

GPON和EPON怎么选，取决于现场既有网络制式与业务带宽规划：已建成 EPON 网络的站点沿用 EPON 单板，新建站点按带宽与终端类型选 GPON；MA5680T 的两类单板占用相同槽位段，制式选择不改变机框、主控板与上行板配置，后续调整制式只需更换或增插业务板。作为光端机厂家，在为客户规划产品展示方案时，通常会结合现场制式给出选型建议。

单板	接入制式	单板端口数	槽位限制
GPBC	GPON	4 路	1～8、11～18
GPBD	GPON	8 路	1～8、11～18
EPBC	EPON	4 路	1～8、11～18
EPBD	EPON	8 路	1～8、11～18

除 PON 接入外，OPFA 提供 16 路 P2P FE 光接入，适合点到点接入的场合；E1 与 STM-1 业务由 TOPA 配合扣板提供，E1 接口按 ITU-T G.703 规定 2.048Mbit/s 速率，用于专线类业务落地时需按单板槽位限制规划。

光接入设备怎么组网

光接入设备怎么组网，取决于站点数量、业务类型与可靠性等级：小规模点位以单台 OLT 加 ONU 组成树形接入，业务集中且要求不中断的站点采用双机热备组网，跨地域的多站点则通过 768 个 GE 端口的级联能力与 10GE 上行口构建汇聚型接入网。在政府专网光纤通信方案中，这种灵活的组网方式可兼顾安全隔离与多站点互联需求。

电力能源专网：双机热备与 E1 专线承载调度业务

电力能源专网的特点是站点分散、业务通道要求确定。MA5680T 以 TOPA（TDM 接口板，配合扣板可支持 16E1 或 2×STM-1）与 CSPA（Native TDM 转 CESoP）单板承载 E1 专线，配合双机热备份与异地容灾，一台 OLT 故障或需要停机维护时业务由备用设备承接；供电按 -48V DC 直流设计与机房直流屏一致，工作电压范围 -72V～-35.4V DC，可直接进入既有直流配电机房。

轨道交通通信：宽温运行与沿线站点多业务接入

轨道交通沿线的设备机柜常位于站台层、区间设备房等非恒温环境。MA5680T 业务框的运行环境温度为 -30℃～+60℃、湿度 5%RH～95%RH，可覆盖沿线机柜的温度跨度；沿线车站的数据、视频与调度电话业务在同一业务框内以 768 个 GE 端口的级联规模收拢，再由 10GE 上行板 X1CA、X2CA、X2CS 上联至控制中心，减少沿线设备种类。

工业园区与智慧厂区：3.2T 背板承载园区多业务一张网

工业园区与智慧厂区的接入需求是宽带、视频与专线并行。MA5680T 的 3.2T 背板容量与 960G 交换容量支撑全业务接入，IPTV 用户无收敛接入、单框支持 8000 组播用户与 4000 组播频道；基于 VLAN 的内部流量互通让园区内不同部门或楼栋的业务在同一台 OLT 上隔离承载，H-QoS 按业务等级分层调度，园区网络不必为每一类业务单独部署一台设备。在智慧矿山通信方案中，同样的架构可将井下与地面的多类业务统一收拢，配合工业以太网交换机实现可靠传输。

差异化价值

MA5680T 的三项能力与工业专网的实际需求一一对应，逐条对照如下表。

卖点	对应设计	现场价值
单框 768 个 GE 端口	由 ETHB、SPUA 等以太网级联及上行板与 GICF、GICG、X1CA、X2CA、X2CS 上行板提供端口	站点级联不必再额外部署汇聚交换机，工业专网一步到位
OLT 双机热备与异地容灾	支持直连 BRAS、OLT 双机热备份、异地容灾与业务升级	设备级与机房级故障下业务仍有通路，调度类业务不中断
16 路 E1 专线	TOPA（16E1 或 2×STM-1）与 CSPA（Native TDM 转 CESoP）	电力调度等工业场景的 E1 专线与宽带业务在同一业务框内承载

结语

MA5680T OLT光接入设备把 GPON/EPON 接入、千兆级联与 E1 专线集中在同一个业务框内：23 个槽位支持 16 块业务板与 2 块主控板混插，3.2T 背板容量与 960G 交换容量对应单框 768 个 GE 端口的级联规模，双机热备、异地容灾与 Native TDM/CESoP 的 16 路 E1 能力面向电力能源专网、轨道交通通信与工业园区专网的接入需求。无论是作为光纤收发器、工业以太网交换机的配套光接入层，还是光纤交换机的汇聚节点，均可纳入整体产品展示与方案设计。板卡组合、组网方案与报价信息请联系北京瑞光极远数码科技有限公司确认，作为专业的工业以太网交换机厂家与光端机厂家，我们可为您量身定制政府专网光纤通信方案与智慧矿山通信方案。
