华为MA5626光接入设备

MA5626 MDU光接入设备是什么设备

MA5626 MDU光接入设备是华为研制的 GPON/EPON 系统用户侧接入设备（MDU，多住户单元），用于与局端 OLT 设备配合，在光纤到楼（FTTB）等组网场景中为用户终端提供 GPON/EPON 接入业务，也是 FTTB光纤到楼组网方案中常见的产品展示形态。MA5626 采用固定式设计，仅提供 FE 电接口一种业务接口，按容量分为 24 口、16 口、8 口三种规格，另提供 8 口正向 POE 与 8 口反向 POE 规格，共 5 种规格可选；设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场操作，即插即用。

核心参数速览：光接口 1个EPON/GPON光口 · 业务接口 8/16/24口FE电接口 · 三模自适应 GPON/EPON/GE · 防雷能力 6KV · PON口保护 Type C双PON口 · 安装方式 桌面/楼道/机柜

MA5626 机身尺寸为 482.6mm×220mm×85.2mm，宽度与 19 英寸机架标准宽度一致，可部署在桌面、楼道弱电箱与标准机柜内。FE 电接口即 100M 快速以太网口，属于 IEEE 802.3 系列标准定义的以太网接口，终端侧网线直连即可开通业务。

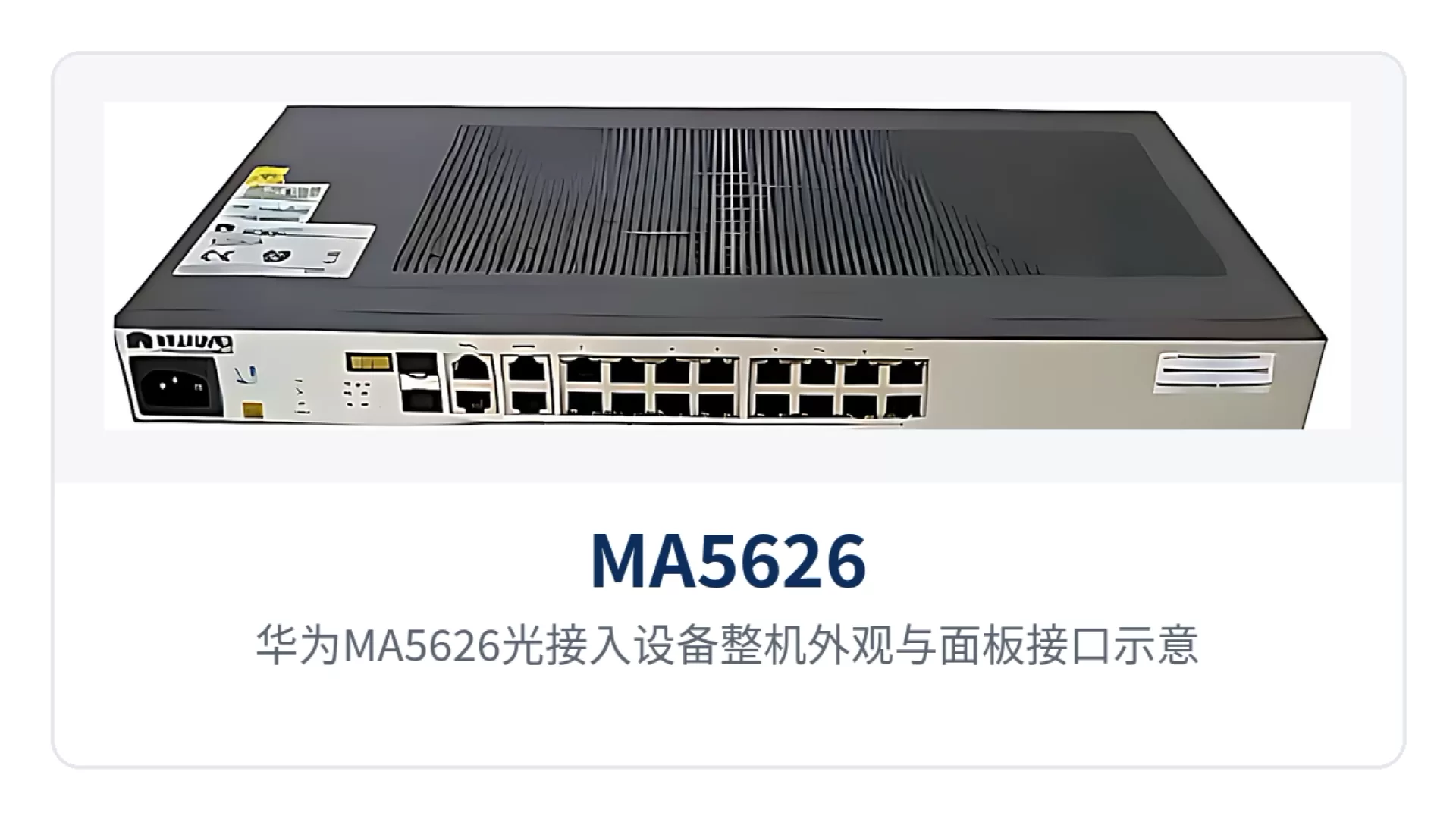

图1：华为MA5626光接入设备整机外观与面板接口示意

MDU光接入设备提供哪些核心功能

MA5626 MDU光接入设备的功能集中在光接入适配、语音业务对接、远程运维与取电方式四类，其中单纤三模自适应解决的是专网改造中 OLT 制式不统一的问题，6KV 防雷与 Type C 双 PON 口保护解决的是链路可靠性问题，正反向 POE 解决的是终端取电问题。各项功能与作用如下表。

功能项	功能说明
GPON/EPON/GE三模自适应	一台设备适配 GPON、EPON、GE 三种上行模式，满足不同 FTTx 网络接入需求，专网改造不必按 OLT 制式更换设备型号
SIP与H.248协议	支持 SIP 与 H.248 两种协议，与软交换对接方便，承载楼内语音业务
远程下发配置	设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场操作，即插即用
管理、维护与监控	支持良好的管理、维护和监控功能，便于日常运营管理和故障诊断
6KV高防雷	支持 6KV 高防雷能力，应对外部线缆引入的雷击浪涌
Type C双PON口保护	两路 PON 口互为备份，单条 PON 链路故障时业务由另一路承载，链路不中断
正向POE供电	满足 FTTW 建设时 Wi-Fi 终端取电的问题
反向POE供电	解决 FTTB 建设时楼道取电难的问题
业务仿真与远程故障定位	支持业务仿真和远程故障定位功能，降低现场排查与运维成本
低功耗自然散热	低功耗、自然散热静音设计，无风扇运行，适合楼道与桌面安装位置

核心参数：8口、16口与24口FE规格一览

MA5626 MDU光接入设备的规格差异集中在 FE 电接口数量与取电方式上，光接口、防雷等级与运行环境三项在各规格间一致。选型时先确认楼层或分支站点的终端数量，再核对现场供电条件与环境温度，参数取值如下表。

项目	参数/指标	说明/适用条件
光接口	1个EPON/GPON光接口	与局端 OLT 设备配合，承载 GPON/EPON 接入业务
业务接口	8个/16个/24个FE电接口	仅提供 FE 电接口一种业务接口
设备形态	固定式设计	按容量选定规格，不支持插卡扩容
规格种类	24口/16口/8口及8口正向POE、8口反向POE	共 5 种规格，按终端数量与供电条件选择
防雷能力	6KV	应对外部线路引入的雷击浪涌
PON口保护	Type C双PON口保护	双 PON 口互为备份，链路故障时业务不中断
POE供电	正向POE、反向POE	正向满足 FTTW 场景 Wi-Fi 终端取电，反向解决 FTTB 楼道取电难
工作温度	0℃~45℃	常规运行环境温度范围
低温启动	通过外挂加热装置支持-40℃低温环境的启动	低温启动需加装外挂加热装置，属低温环境适配方案
工作湿度	20%~85%（非凝露）	非凝露条件下使用
存储湿度	5%~95%（非凝露）	存储与非凝露运输条件
尺寸	482.6mm×220mm×85.2mm	宽度与 19 英寸机架标准宽度一致
供电方式	此处资料库暂无相关信息	产品资料未给出电源输入规格，以厂商技术资料和商务确认为准
传输距离与光纤类型	此处资料库暂无相关信息	产品资料未给出光传输距离口径，以厂商技术资料和商务确认为准

典型应用场景

工业园区与厂区专网：24口FE覆盖整层楼宇终端

工业园区与厂区专网的光纤已经铺到厂房和办公楼，缺的是把光纤业务还原到楼层终端的一层设备。24 口 FE 规格的 MA5626 MDU光接入设备部署在楼层弱电箱或机柜内，一台即可覆盖整层楼约 24 个信息点，办公电脑、门禁与监控终端通过网线直连 FE 电接口，不需要在楼层再叠加多台小容量设备。厂区跨越式改造时，MA5626 的 GPON/EPON/GE 三模自适应可对接既有不同制式的局端 OLT，专网改造无需按 OLT 类型更换设备型号，也减少了备件种类。厂房屋顶与架空线路易引入雷击浪涌，设备本身支持 6KV 高防雷能力，可降低端口损坏与链路中断概率。对于需要与政府专网光纤通信方案对接的厂区专网，MA5626 可作为楼层侧 MDU光接入设备完成业务落地。

无人值守站点与野外机柜：远程配置与低温启动条件

无人值守站点与野外机柜通常缺少现场维护人员，验收与排障都要靠远程手段完成。MA5626 支持远程下发配置，设备上电注册成功之后即自动建立管理通道和业务通道，现场只需通电和接通光路、网线，不需要人工登录配置，即插即用。链路可靠性方面，Type C 双 PON 口保护让两路 PON 口互为备份，单条 PON 链路故障时业务由另一路承载，配合 6KV 高防雷能力，野外机柜的接入链路不易中断。环境适配需要按条件核对：MA5626 常规工作温度范围为 0℃~45℃，需要通过外挂加热装置支持 -40℃ 低温环境的启动，部署在野外机柜时应加装该加热装置并保证柜内通风散热；楼道与机柜侧无本地电源时，可选用反向 POE 规格，由以太网侧取电。此类站点若纳入政府专网光纤通信方案，MA5626 可与光纤收发器、工业以太网交换机厂家提供的汇聚设备配合，形成从接入到汇聚的完整链路。

多分支中小企业组网：固定式设计、自然散热静音

多分支中小企业组网的特点是每个分支终端数量不多、但点位数多，且机房与楼道条件参差不齐。MA5626 MDU光接入设备提供 8 口、16 口、24 口三种容量规格，分支站点按信息点数量直接选定对应规格，固定式设计装机后无需再做板卡配置。设备采用低功耗、自然散热静音设计，无风扇运行，适合放在办公区桌面、楼道弱电箱与邻近办公区的小机柜内，不影响办公环境。语音与数据可同时承载：设备支持 SIP 与 H.248 两种协议，与软交换对接方便，在 FTTB+LAN 场景中为中小企业用户提供宽带上网和语音业务，远程下发配置也让分支开通不再依赖现场工程师上门。在 FTTB光纤到楼组网方案中，MA5626 常与光纤收发器、光纤收发器厂家提供的配套光模块协同使用，作为 MDU光接入设备完成最后一段业务分发；若分支需要更高带宽的汇聚上行，也可对接工业以太网交换机厂家提供的工业级交换设备，构建稳定的分支接入网络。

差异化价值：三模自适应、24口FE与双PON保护

MA5626 MDU光接入设备的差异化集中在单纤三模自适应、24 口 FE 大容量固定式形态、以及 6KV 防雷加 Type C 双 PON 口保护三点，三点能力与专网客户实际价值的对应关系如下表。作为光纤收发器厂家在光接入侧的重要产品展示，MA5626 在政府专网光纤通信方案与 FTTB光纤到楼组网方案中均具备显著的选型优势。

差异化卖点	具体能力	对专网客户的价值
单纤三模自适应	1个 EPON/GPON 光接口支持 GPON、EPON、GE 三种模式自适应，一套设备适配不同制式局端 OLT	GPON/EPON/GE 一机接入，专网改造无需按 OLT 制式换型，备件统一、改造省料
24口FE大容量固定式	提供 8 口、16 口、24 口三种容量规格，24 口规格单台可接入 24 个 FE 终端	一机覆盖整层楼宇终端，减少楼层设备数量与布线跳接
6KV防雷与双PON保护	6KV 高防雷能力，Type C 双 PON 口互为备份	雷击浪涌与单条 PON 链路故障时业务不中断，专网链路更稳

MDU光接入设备怎么选型与部署

MDU光接入设备与OLT怎么配合

MDU光接入设备与 OLT 是接入链路的上下游关系：OLT 部署在局端机房，负责 GPON/EPON 上行汇聚与业务配置下发；MA5626 MDU光接入设备部署在用户侧楼宇或分支站点，通过 1 个 EPON/GPON 光接口经光纤连接 OLT，把上行光信号还原为 FE 电接口供终端接入。设备上电并注册成功后，管理通道和业务通道自动建立，改造项目中新增楼宇或分支站点时，只需在 OLT 侧完成注册与业务配置，现场不涉及本地命令行的逐条配置。

FTTB光纤到楼场景怎么选规格

FTTB光纤到楼组网方案的选型按三条核对项推进。先数楼层或分支站点的终端数量，8 口、16 口、24 口三种容量规格中取略有余量的一档，避免一机满载后无扩展位置。再核对取电条件，楼层弱电箱有本地电源、需要给 Wi-Fi 终端供电时按正向 POE 规格考虑，楼道无本地电源时按反向 POE 规格考虑，由以太网侧取电。随后确认现场环境，常规工作温度范围为 0℃~45℃，冬季可能出现 -40℃ 低温的站点需配套外挂加热装置，安装位置在桌面、楼道弱电箱或机柜内均可；光传输距离与光纤类型此处资料库暂无相关信息，具体型号配置、板卡与电源要求以厂商技术资料和商务确认为准。

安装与上电上线流程

MA5626 MDU光接入设备的开通流程按安装位置、连线、上电注册、逐口验证四步推进，不需要现场逐条配置。先确定安装方式，在桌面安装、楼道弱电箱安装与机柜安装之间按现场条件选定；再将光接口接入来自 OLT 的光纤，把终端网线接入 FE 电接口，采用正向或反向 POE 规格时按规格说明完成取电接线；随后为设备上电，等待注册成功并自动建立管理通道与业务通道；最后在网管侧确认设备在线，逐口验证终端连通性，必要时使用业务仿真与远程故障定位功能核对业务状态。整套流程中人工介入点只在物理安装与上线确认两个环节，可缩短楼宇与分支站点的开通时间。

结语

MA5626 MDU光接入设备以单纤 GPON/EPON/GE 三模自适应接入、8/16/24 口 FE 电接口规格、6KV 高防雷与 Type C 双 PON 口保护为核心能力，并支持 SIP 与 H.248 协议、远程下发配置即插即用、业务仿真与远程故障定位，工作温度范围 0℃~45℃、通过外挂加热装置支持 -40℃ 低温环境的启动。在工业园区与厂区专网、无人值守站点与野外机柜、多分支中小企业组网三类场景中，MA5626 可与局端 OLT 配合完成 FTTB 光纤到楼接入。作为工业以太网交换机厂家与光纤收发器厂家在光接入领域的代表性产品展示，MA5626 同样适用于政府专网光纤通信方案中的楼宇接入层部署。选型顺序建议先按终端数量确定 FE 口数规格，再按供电条件确定正向或反向 POE、按站点环境确定是否需要外挂加热装置，最终型号配置与报价以厂商技术资料和商务确认为准。
