IP寻呼对讲终端

IP寻呼对讲终端是什么？它能解决哪些现场问题？

IP寻呼对讲终端是北京瑞光极远数码科技有限公司（Raytrans）研制的一款桌面式IP网络广播寻呼与双向对讲设备，采用话筒桌面式设计并配备4英寸触摸显示屏，通过标准IP网络承载呼叫广播、分区广播和终端对讲业务，作为一款可靠的IP接入终端，承担能源电力、轨道交通、工业制造等专网场景的调度喊话与应急指令下达。设备内置1路网络硬件音频解码模块和2路RJ45网络接口，广播呼叫延时低于100毫秒，满足专网调度指令实时下达；内置15W全频扬声器，无需外接音箱即可双向通话监听，单台终端就能完成喊出去、听得回来的闭环。

核心参数速览：4英寸触摸显示屏 · 15W全频扬声器 · 双RJ45 100M · POE手拉手共电 · 广播延时<100ms · SIP与MQTT双协议

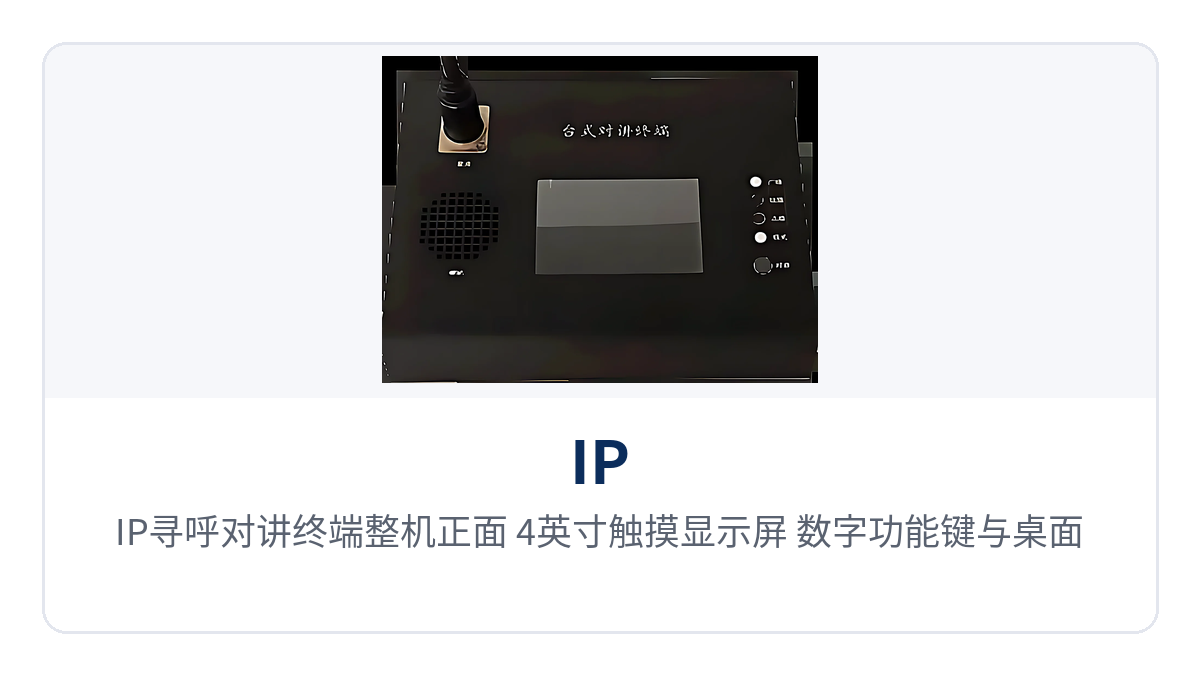

图1：IP寻呼对讲终端整机正面 4英寸触摸显示屏、数字功能键与桌面话筒特写

IP寻呼对讲终端把传统广播话筒、寻呼台和调度对讲机三类设备的功能合并到一台桌面设备上。作为一台IP网络寻呼话筒，它采用话筒桌面式设计，值班人员坐在原位即可通过触摸屏或话筒向分区、多分区或全区发起广播，也能对任意一台终端发起点对点呼叫或对讲，不必再在多个操作台之间来回切换。

一台IP寻呼对讲终端能实现哪些功能？

IP寻呼对讲终端的功能围绕呼叫、广播、监听、联动四条主线展开，下列功能项按终端本体能力列出，可直接对照现场需求逐项核对。

功能项	功能说明
触摸呼叫广播	4英寸显示屏自带数字键、功能键，支持通过触摸呼叫广播，支持呼叫分区及多个分区，也可呼叫全区广播
一键呼叫按键	可支持10个按键自定义一键呼叫广播功能，把常用分区、广播组固定到按键上，紧急时一步触发
终端监听	支持监听任意终端功能，内置15W全频高保真扬声器，实现双向通话和网络监听
话筒广播呼叫	支持直接操作呼叫或对讲任意终端，支持通过话筒广播呼叫功能，广播延时低于100毫秒
呼叫策略	支持自动接听、手动接听，支持自定义接听提示音，支持转移时间、无人接听时间、呼叫等待时间自定义
音频采集与扩声	支持1路音频线路输入，支持采集播放功能，可接手机、录音机等音频输入；具有1路音频线路输出，可外接音箱或功率放大器
耳麦接口	具有1个3.5耳机接口、1路3.5话筒输入接口
开关量联动	具有1路开关量输出接口、1路开关量输入接口，可与门禁、报警等现场设备联动
协议对接	支持SIP软交换协议、MQTT物联网协议等
远程固件升级	支持通过后台软件对终端进行远程固件升级

IP寻呼对讲终端的技术参数与接口有哪些？

项目	参数/指标	说明/适用条件
显示屏	4英寸显示屏，带触摸控制功能	显示屏自带数字键、功能键，支持通过触摸呼叫广播
音频解码	内置1路网络硬件音频解码模块	音频解码在终端硬件内完成
网络接口	2路RJ45网络接口，100Mbps传输速率	支持POE和手拉手连接和共电
扬声器	内置15W全频高保真扬声器	无需外接音箱即可双向通话和网络监听
广播延时	低于100毫秒	满足专网调度指令实时下达
音频输入	1路音频线路输入	支持采集播放功能，可接手机、录音机等音频输入
音频输出	1路音频线路输出	可外接音箱或功率放大器
耳机接口	1个3.5耳机接口	3.5mm 耳机接口，适合值班员长时间监听
话筒接口	1路3.5话筒输入接口	3.5mm 话筒输入接口
开关量接口	1路开关量输入、1路开关量输出	可与门禁、报警等现场设备做联动
呼叫策略	自动接听、手动接听可切换	接听提示音可自定义，转移时间、无人接听时间、呼叫等待时间可自定义
供电与组网	支持POE供电与手拉手连接共电	桌面减少电源适配器与插座数量
协议	SIP软交换协议、MQTT物联网协议等	可与SIP软交换平台、MQTT物联网平台对接
维护方式	支持后台软件远程固件升级	终端固件远程更新，减少现场维护工作量

桌面式广播对讲终端如何通过触摸屏完成呼叫与广播？

桌面式广播对讲终端的操作逻辑是先选目标、再讲话，这台IP寻呼对讲终端把选目标这一步放到4英寸触摸屏上完成，所有分区状态与呼叫信息均可在屏幕上完成产品展示。显示屏自带数字键与功能键，支持通过触摸呼叫广播，支持呼叫分区及多个分区，也可呼叫全区广播，值班人员用手指点选分区即可完成寻址。分区广播呼叫指的是一次操作同时向若干个广播分区下发同一路语音，配合可支持10个按键自定义一键呼叫广播功能，把全厂通知、某条站线、某个车间等常用组合固化到物理按键上，紧急情况下按一次键就能把语音送出去。

设备同时保留话筒广播呼叫这条路径：支持直接操作呼叫或对讲任意终端，支持通过话筒广播呼叫功能，广播延时低于100毫秒。对于习惯先按键、后讲话的调度员，触摸与话筒两条路径可以并存。

SIP广播对讲终端能接入哪些协议与专网平台？

SIP广播对讲终端的核心价值在于用通用协议取代私有协议。这台终端支持SIP软交换协议、MQTT物联网协议等，可以直接注册到基于SIP的软交换平台或指挥调度系统厂家的调度系统上，也能通过MQTT接入物联网管理平台，把呼叫状态与设备在线情况汇入统一后台。在智慧矿山通信方案中，该终端可与矿用本安型通信设备协同组网，将井下与地面的调度指令纳入同一张融合通信网络；在政府专网光纤通信方案中，终端可依托既有光纤骨干网完成接入，无需额外铺设专用线路。

对系统集成商而言，支持SIP软交换协议、MQTT物联网协议等意味着对接专网平台时不需要为接入单独开发私有驱动，按平台既有的SIP或MQTT接入方式配置即可；对最终用户而言，协议通用意味着终端可与既有SIP电话机、广播系统、调度台纳入同一张网络统一管理，而不用再建一套独立系统。终端还支持通过后台软件对终端进行远程固件升级，后期功能调整不必逐台到现场插线升级。

双RJ45与POE手拉手共电怎么省布线？

这台终端内置1路网络硬件音频解码模块，具有2路RJ45网络接口，100Mbps传输速率，支持POE和手拉手连接和共电——双RJ45口100Mbps支持POE与手拉手连接共电，布线更省。

两路网口的实际意义有两层。一是级联与冗余：两路RJ45可让终端以手拉手方式串接，多台终端共用一段链路的网络与供电，桌面只需要一个接入点；二是供电合一：支持POE供电后，终端通过网线同时取电和传数据，桌面不再需要额外的电源适配器和插座。变电站控制室、地铁车站值班室、厂区调度室这类桌面空间紧张、插座数量有限的场所，省下的每一路电源线都是部署成本。

图2：IP寻呼对讲终端后面板接口 双RJ45网口、音频输入输出与开关量接口特写

典型应用场景

能源电力：变电站与电厂的调度喊话

变电站、电厂的调度喊话要求指令说出去就到。变电站调度喊话，100ms延时够不够快？这台IP接入终端的广播呼叫延时低于100毫秒，从按下话筒到远端终端出声的间隔低于100毫秒，满足专网调度指令实时下达；内置15W全频扬声器让值班员不必戴耳机即可监听任意终端。终端支持呼叫分区及多个分区，一台设备可覆盖主控室、开关室、检修班等不同区域，配合1路开关量输入输出接口，还能与现场报警信号做联动。

轨道交通：地铁与铁路的行车调度广播

地铁车站与铁路调度区的广播点位分散，布线与供电成本高。地铁区间广播，布线和供电能省一根是一根？这台IP接入终端具有2路RJ45网络接口，100Mbps传输速率，支持POE和手拉手连接和共电，车站值班室可用手拉手方式串接多台终端，只占一个网络接入点；POE供电省去桌面电源适配器。终端支持通过触摸呼叫广播，支持呼叫分区及多个分区，站台、站厅、出入口可按分区单独呼叫，也可呼叫全区广播，兼顾日常通告与应急疏导两类需求。

工业制造：厂区与化工园区的寻呼对讲

厂区与化工园区的寻呼对讲点位多、维护窗口短。厂区寻呼对讲，远程升级还用跑现场吗？这台IP接入终端支持通过后台软件对终端进行远程固件升级，运维人员在后台下发升级任务即可更新终端固件，不必逐个车间跑现场插线；支持SIP软交换协议、MQTT物联网协议等，可纳入厂区既有的专网调度平台与物联网平台统一管理。终端可支持10个按键自定义一键呼叫广播功能，把装置区、罐区、门卫等分区组合固化成快捷键，突发情况下值班员按键即呼。

结语

在能源电力、轨道交通、工业制造等专网场景里，调度指令能否实时下达直接决定现场响应速度。IP接入终端用4英寸触摸屏承载分区广播呼叫，用低于100毫秒的广播延时保证喊话实时性，用双RJ45与POE手拉手共电压缩布线与供电成本，再用内置15W全频扬声器省掉外接音箱，一台桌面设备即可完成寻呼、广播、对讲与监听四类业务。
