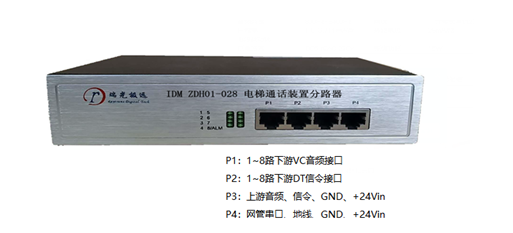

IDM ZHD01-028电梯对讲数字集中器（也叫电梯对讲分路器）是与ZHD01-006本地对讲通话中断配套使用的专用集中设备，可使得：1、一台三菱对讲主机与更多台远端设备互联，2、
IDM ZHD01-028电梯对讲数字集中器（也叫电梯对讲分路器）是与ZHD01-006本地对讲通话中断配套使用的专用集中设备，可使得：
1、一台三菱对讲主机与更多台远端设备互联，
2、也可以适用于延长远端设备的传输距离。
3、当使用光纤传输电梯对讲信号时，由于光端机输出的信号阻抗低，信号幅值小，通过使用本集中器后可以提高声音传输效果。
1.本设备特点：
1、使用5V电源供电；
2、一块板子可以支持一路到8路的扩展，每个扩展口可以接多部电梯；
3、支持多块板子并联工作，任意数量的板子并联，不影响系统性能。当使用IDM-120N机箱时，可以支持12块板子热插拔，即支持128路远端接口。使用集中机箱时，支持网管集中管理；
4、单块板子也可以独立工作支持通过蓝牙接口在手机上配置；
5、每个分支接口上都可以配置所接入终端的号码。
接线图：
P1为下游音频接口，定义如下：
Pin1，第一路音频；
Pin2，第二路音频；
Pin3，第三路音频；
Pin4，第四路音频；
Pin5，第五路音频；
Pin6，第六路音频；
Pin7，第七路音频；
Pin8，第八路音频；
P2为下游信令接口，定义如下：
Pin1，第一路信令DT；
Pin2，第二路音频；
Pin3，第三路音频；
Pin4，第四路音频；
Pin5，第五路音频；
Pin6，第六路音频；
Pin7，第七路音频；
Pin8，第八路音频；
P3上游接口，定义如下：
Pin1，上游音频接口；
Pin2，上游信令接口；
Pin3，上下游模拟公共地GND；
Pin4，上下游模拟公共地GND；
Pin5，上下游模拟公共地GND；
Pin6，上下游模拟公共地GND；
Pin7，+24V接口电平输入口；
Pin8，+24V接口电平输入口；
P4网管接口，定义如下：
Pin1，RS232串口发送TX；
Pin2，RS232串口接受RX；
Pin3，空；
Pin4，串口公共地GND；
Pin5，上下游模拟公共地GND；
Pin6，上下游模拟公共地GND；
Pin7，+24V接口电平输入口；
Pin8，+24V接口电平输入口；
2.配置界面：
