IDM-VNT8416多业务视频光端机

IDM-VNT8416 20Km单纤宽温多业务光端机，是北京瑞光极远数码科技有限公司（Raytrans）采用数字视频光纤传输技术研制的多业务视频光端机，把视频信号、语音或数据等64K业务、E1业务、高保真音频业务与100M以太网复合在一条光纤上进行高质量传输，本型号即IDM-VNT8416。作为一款典型的多业务光端机产品展示，20Km单纤宽温多业务光端机的核心价值，是让一对光纤芯同时承载视频监控、调度语音、E1专线与网络回传四类业务，把过去需要多台单一功能设备叠加完成的传输任务收敛到一台设备上，减少站点设备数量、光缆芯数占用与配套施工投入。对于视频光端机与电话光端机等细分品类而言，这种多业务融合能力正是光端机厂家在政府专网光纤通信方案与智慧矿山通信方案中持续追求的方向。

核心参数速览：8路视频 · 4路透传E1 · 4路共享100M以太网 · 4组高保真音频 · 1.5Gbps单模FC光口 · 20Km单纤 · 工业级-40℃～+85℃ · 整机功耗≤40W

20Km单纤宽温多业务光端机是什么设备

20Km单纤宽温多业务光端机是把多路视频、E1通道、语音数据与以太网复用到一条光纤上传输的工业级光纤接入设备，两端成对使用，光电接口按国际标准设计，无需现场调节。全数字视频光纤传输让视频信号不做模拟调频、调相与调幅即进入光通道，因此没有模拟光端机常见的交调干扰，也没有电磁干扰（EMI）与射频干扰（RFI），画面干净、业务稳定；光模块与核心电路均采用标准元器件，适用于不同工作环境。

设备在一条光纤上同时承载8路视频（可视用户需求灵活配置单、双向）、4路透传E1通道、4路共享100M以太网与4组高保真音频业务，另可接入语音或数据等64K低速业务。这种复合方式让一个站点只敷设一根光纤，就把视频监控、指挥话务、E1专线与数据回传一并送到中心机房：视频供值班人员查看现场，E1承载既有专线接入，100M以太网承载网络摄像机或办公数据，高保真音频用于对讲与广播回传。作为专业光端机厂家的成熟产品，瑞光极远（Raytrans）推出的这款多业务光端机在政府专网光纤通信方案与智慧矿山通信方案中均有广泛应用，一台设备即可完成完整的产品展示所涵盖的全部业务接入能力。

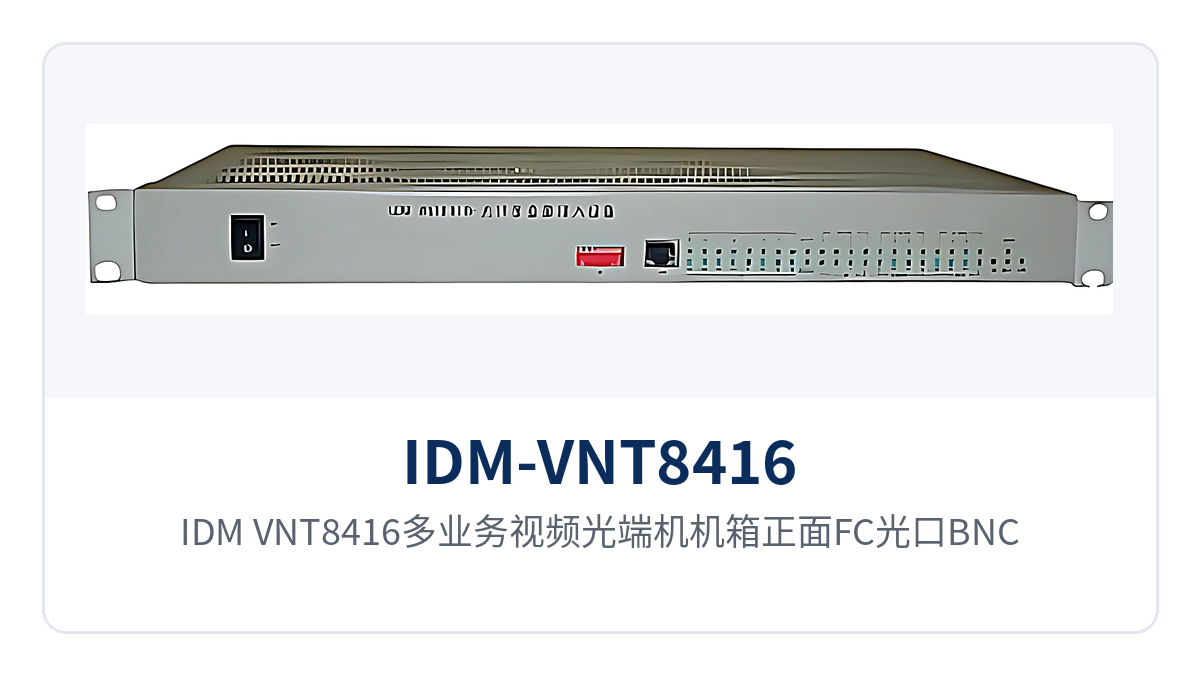

图1：IDM-VNT8416多业务视频光端机机箱正面FC光口BNC视频口与运行指示灯特写

核心功能：一台设备把视频E1以太网与音频复用进一根光纤

IDM-VNT8416 20Km单纤宽温多业务光端机在一台设备上完成视频、E1、以太网、音频与低速业务的复用传输，核心功能如下表所示。

功能项	功能说明
多路视频接入	8路视频接入，可视用户需求灵活配置单、双向，兼容PAL、NTSC、SECAM等视频制式
E1透传通道	4路透传E1通道，码速率2048Kbps、HDB3码型，符合ITU-T G.703，可承载既有专线接入
共享100M以太网	4路共享100M以太网，接口类型RJ-45，传输速率10M/100M自适应，符合IEEE802.3
高保真音频	4组高保真音频业务，音频带宽20Hz～20KHz，音频信噪比≥90dB
语音与低速数据	可接入语音或数据等64K业务，扩展语音接口卡（FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡）与数据业务卡（V.24、V.35）
单纤复合传输	视频、E1、以太网与音频共用一条光纤，减少光缆芯数占用与站点设备数量
宽温工业设计	工业级工作温度-40℃～+85℃，相对湿度0～95%（无凝结），适配野外无人值守站点

技术参数：光接口、视频、以太网与音频指标

IDM-VNT8416 20Km单纤宽温多业务光端机的接口与指标按业务分类列出，光电两端成对使用，具体配置以厂家技术资料和商务确认为准。

光接口与传输距离

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光跳线接口按现场光缆成端方式选配
光纤模式	单模（可选多模）	20Km单模传输配置
接收机收/发速率	1.5Gbps/1.5Gbps	1.5Gbps光接口
接收机收/发波长	1310nm/1550nm	收发双波长配对使用
发射机收/发速率	1.5Gbps/1.5Gbps	1.5Gbps光接口
发射机收/发波长	1550nm/1310nm	与对端波长配对
发光功率	-9～-1dBm	发射侧可用光功率
接收机灵敏度	优于-21dBm	接收侧可用光功率
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频接口

项目	参数/指标	说明/适用条件
接口类型	BNC	75Ω非平衡视频接口
视频采样位宽	8bit	全数字取样
视频带宽	0Hz～6.5MHz	覆盖标清视频信号带宽
亮度非线性	<3%	画面亮度失真指标
微分相位（DP）	<0.7°	彩色信号相位失真指标
微分增益（DG）	<0.7%	彩色信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	输入侧保护余量
输入/输出电压	1VP-P（典型值）	标准视频电平
输入/输出阻抗	75Ω（非平衡）	与摄像机、显示设备一致
视频信噪比	≥70dB（加权）	反映画面噪声水平

以太网、音频、数据、电源与环境

项目	参数/指标	说明/适用条件
以太网接口	RJ-45，10M/100M自适应	支持IEEE802.3，全/半双工/自适应
电话接口（FXO/FXS）	音频范围300Hz～3400Hz，压缩率ITU G.711中A律	阻抗三元复式阻抗200Ω+560Ω//0.1μF，环路电流25mA/路
高保真音频	接口RJ45，采样位宽24bit，采样频率32KHz	音频信噪比≥90dB，带宽20Hz～20KHz，总谐波失真<1%
数据接口	RJ-45，RS-232、RS422（4线制）、RS485（2线制）	对接现场控制与采集终端
供电方式	AC220V/DC-48V/DC 9V	机房、专网机柜与野外蓄电池取电
整机功耗	≤40W	长期在线运行能耗较低
工作温度	-15℃～+65℃	常规机房与设备箱环境
工业级	-40℃～+85℃	宽温配置，适应野外与恶劣环境
储存温度	-25℃～+75℃	仓储与运输环境
相对湿度	0～95%（无凝结）	高湿环境适用条件为无凝结
产品尺寸	440×230×45（mm，长×深×高）	标准机箱结构，便于机柜安装

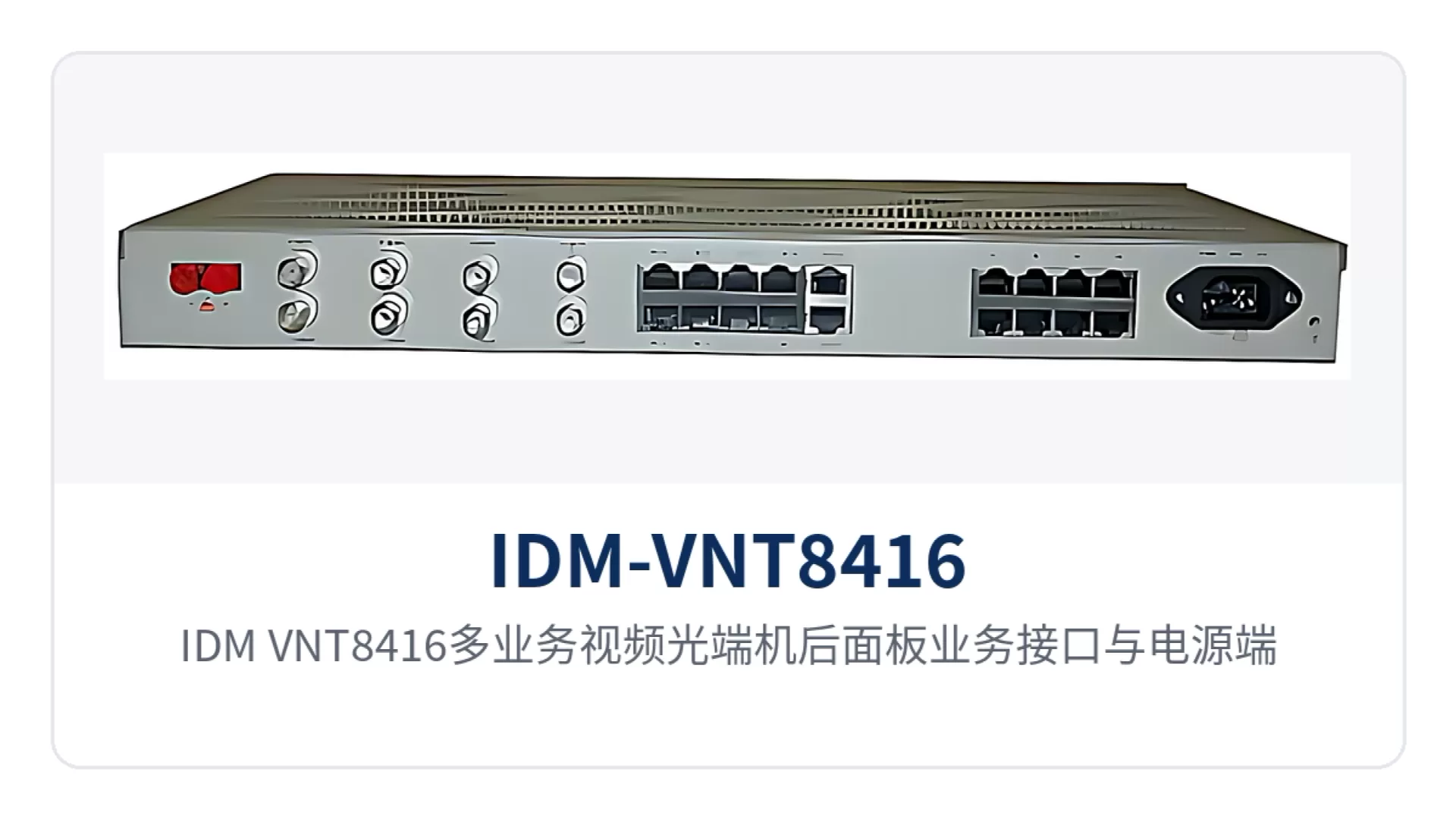

图2：IDM-VNT8416多业务视频光端机后面板业务接口与电源端子布局

差异化价值：20Km单纤、工业级宽温、信噪比70dB与≤40W功耗

IDM-VNT8416 20Km单纤宽温多业务光端机作为瑞光极远（Raytrans）旗下的代表性视频光端机产品，其差异化价值集中在传输距离、环境适应、画面质量与整机功耗四项，每项对应的能力与指标如下表所示。

差异化卖点	对应能力与指标	说明/适用条件
20Km单纤	单纤20Km传输，可选远距离光模块延伸至更远	单模20Km无中继，发光功率-9～-1dBm、接收机灵敏度优于-21dBm；站点到中心一根光纤直达，中途不设中继与路由交换设备
工业级宽温	工业级-40℃～+85℃宽温，相对湿度0～95%（无凝结）	适应野外无人值守站点，户外设备箱、立杆与温度波动大的厂房同样可用
信噪比70dB	视频信噪比≥70dB、微分增益<0.7%，画面高保真	8bit采样、0Hz～6.5MHz带宽与<3%亮度非线性，保障监控画面色彩与亮度还原
≤40W功耗	整机功耗≤40W，供电方式AC220V/DC-48V/DC 9V	野外站点可用蓄电池或小容量电源低功耗供电，机柜取电与散热压力较小

无论是政府专网光纤通信方案还是智慧矿山通信方案，这款集视频光端机、电话光端机与多业务光端机能力于一体的光端机产品，都能以单纤复合传输的方式为各类工业场景提供稳定可靠的光纤通信保障。

多业务光端机单纤能传多远

多业务光端机单纤能传多远，取决于光模块档位、光纤类型与链路损耗三者之间的余量。瑞光极远（Raytrans）IDM-VNT8416 20Km单纤宽温多业务光端机标准配置为单模光纤、FC接口，默认传输距离20Km，对应发光功率-9～-1dBm、接收机灵敏度优于-21dBm，两端留出的光功率余量就是链路预算的可用部分。

距离超过20Km时，可选装远距离光模块实现更远距离的光纤传输；实际可达距离还要结合光缆损耗、法兰与熔接点数量、成端质量逐段核算。工程上建议在链路两端各留一定光功率余量，避免光缆老化或接头污染后余量不足。

光端机工业级宽温范围是多少

光端机工业级宽温范围是多少？瑞光极远（Raytrans）IDM-VNT8416 20Km单纤宽温多业务光端机的工业级工作温度为-40℃～+85℃，相对湿度0～95%（无凝结），常规工作温度为-15℃～+65℃、储存温度-25℃～+75℃。这组指标让设备在严寒高原与高温戈壁都能正常起动运行，不受现场昼夜温差与风沙雨雪的直接影响。

供电方式兼容AC220V、DC-48V与DC 9V，整机功耗≤40W，通信机房与专网机柜可直接取用直流-48V电源，无市电的野外站点可用蓄电池或发电机低功耗供电。电源与地线的施工质量同样影响长期运行表现，架空或沿杆敷设的光缆路由建议在两端设备箱内做等电位接地处理。

视频光端机视频信噪比多少，画面算不算高保真

视频光端机视频信噪比多少，直接决定监控画面能不能看清细节。瑞光极远（Raytrans）IDM-VNT8416 20Km单纤宽温多业务光端机的视频信噪比≥70dB（加权），微分增益（DG）<0.7%、微分相位（DP）<0.7°，亮度非线性<3%，配合8bit采样与0Hz～6.5MHz视频带宽，画面色彩与亮度还原稳定，属于高保真传输水平。

高保真的另一半来自全数字传输方式。视频信号不做压缩编码即送入光通道，避免压缩带来的细节损失与编解码延时；高保真音频业务另提供24bit采样、32KHz采样频率、≥90dB音频信噪比与20Hz～20KHz带宽，总谐波失真<1%，指挥对讲与广播回传的声音清晰可辨。

工业专网多业务光端机怎么选

工业专网多业务光端机怎么选，先按现场业务清单核对接入业务的数量与方向，再按传输距离和环境条件确定光模块与机型等级，最后核对供电方式与安装空间。

业务清单决定接口配置。现场有多少路视频、是否需要双向、是否要保留E1专线、是否需要把网络摄像机或办公网络回传，逐项对应到视频口、E1通道、以太网口与音频口；瑞光极远（Raytrans）IDM-VNT8416 20Km单纤宽温多业务光端机标配8路视频、4路透传E1、4路共享100M以太网与4组高保真音频，语音与低速数据接口可按项目扩展FXS、FXO、磁石电话卡与V.24、V.35等业务卡，电话光端机与多业务光端机需求均可在同一平台上满足。

距离与环境决定机型配置。路段间距大、站点分散的线路，按20Km单模配置核算光功率预算，更远距离选装远距离光模块；户外设备箱、立杆与隧道内安装的站点选工业级宽温配置（-40℃～+85℃），并确认现场取电是AC220V还是DC-48V，同时核对440×230×45mm的机箱尺寸与机柜空间是否匹配。作为专业光端机厂家，瑞光极远（Raytrans）可为政府专网光纤通信方案与智慧矿山通信方案提供选型支持与产品展示服务。

典型应用场景

电力与轨道交通工业专网

变电站、开闭所、牵引变电所与轨道交通沿线站点大多远离中心机房，现场只具备一对光纤与有限机位，却要同时回传监控图像、调度电话与远动数据。瑞光极远（Raytrans）IDM-VNT8416 20Km单纤宽温多业务光端机用一根光纤把8路视频、4路透传E1、4路共享100M以太网与高保真音频一并送回调度端，既有E1专线可原样透传，不必为各类信号分别敷设线路；工业级-40℃～+85℃宽温与AC220V/DC-48V双供电方式，适配电力与轨道交通专网机房和户外箱体的实际取电条件。

平安城市与高速公路视频监控

平安城市与高速公路监控点位沿线路带状分布，路口设备箱到监控中心的距离常常超出同轴电缆与双绞线的可用范围，道路开挖与管孔资源又十分紧张。瑞光极远（Raytrans）IDM-VNT8416 20Km单纤宽温多业务光端机以单纤20Km传输覆盖相邻收费站、隧道口与监控中心之间的典型距离，前端画面沿一芯光纤直达中心，中途不设中继与路由交换设备；视频与100M以太网复用在一根光缆上，减少了管孔占用，视频信噪比≥70dB保障夜间与逆光条件下的画面可辨识度。

无人值守野外站点

水利、环保、油气管道与边防的无人值守站点距离中心远、维护频次低，通信链路一旦中断，人工到场排查耗时长。瑞光极远（Raytrans）IDM-VNT8416 20Km单纤宽温多业务光端机把站点与中心机房直接连通，减少一级中继与路由交换环节，故障点随之减少；整机功耗≤40W便于用太阳能或蓄电池长期供电，工业级-40℃～+85℃宽温与0～95%无凝结湿度适应野外机柜环境，视频、E1、以太网与音频业务在同一台设备内统一接入。

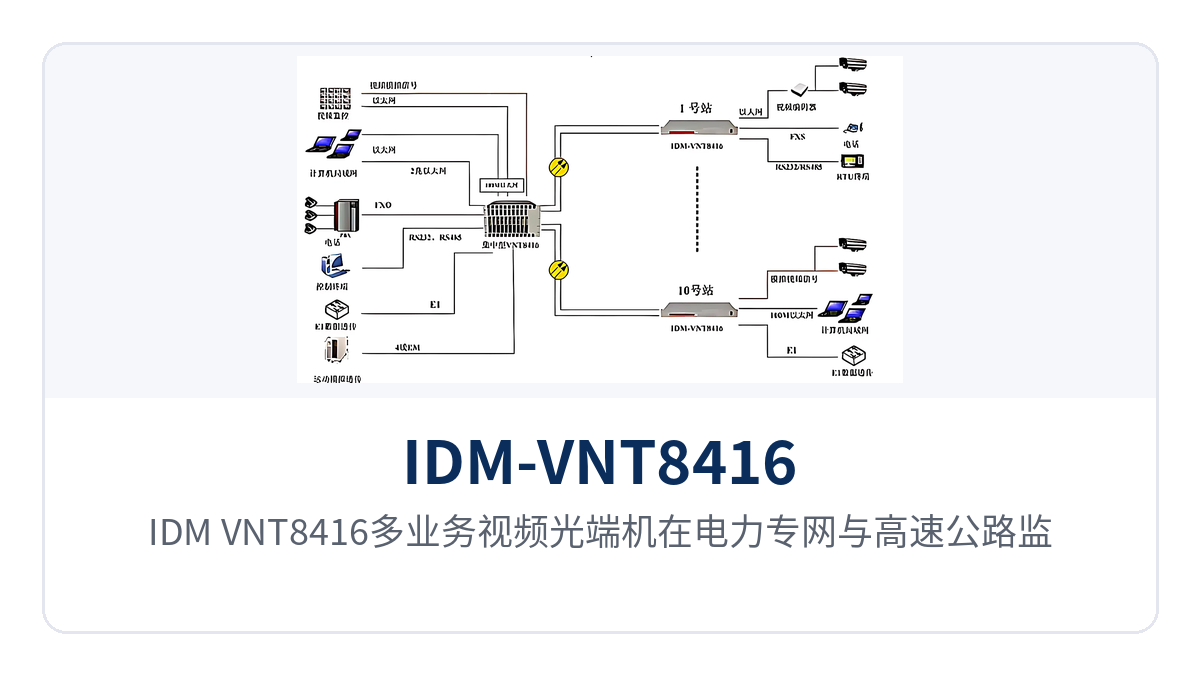

图3：IDM-VNT8416多业务视频光端机在电力专网与高速公路监控中的单纤组网示意图
