IDM-VNT8416多业务视频光端机

IDM-VNT8416 8路视频工业级宽温光端机是北京瑞光极远研制的一款视频光端机设备，由发送端与接收端成对使用，用于把视频信号、语音或数据等64K业务、E1业务、高保真音频业务与100M以太网复合在光纤上进行高质量传输，服务电力与能源工业专网、轨道交通与高速公路专网、公安与部队无人值守站点等场景，是光端机厂家瑞光极远面向工业场景推出的多业务光端机产品之一。

核心参数速览：8路视频 · 4路透传E1 · 4路共享100M以太网 · 4组高保真音频 · 1.5Gbps 单模 FC 光口 · 传输距离 20Km · 工业级 -40℃～+85℃ · 整机功耗 ≤40W

IDM-VNT8416 8路视频工业级宽温光端机在一根光纤上同时承载8路视频、4路透传E1通道、4路共享100M以太网与4组高保真音频业务，把原本需要多台单一功能设备分别承载的业务集中到同一条链路，站点到中心之间只需敷设一根光纤，减少光缆芯数占用与配套设备数量，相应降低线缆与施工投入。作为一款多业务光端机，它可灵活适配政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等对产品展示与可靠性要求较高的应用。

IDM-VNT8416 8路视频工业级宽温光端机采用数字视频光纤传输技术，支持任何高分辨率运动、静止图像的高质量传输。即插即用的设计使得安装简便易行，无需进行现场调整；光模块和核心电路均采用标准元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。与电话光端机等单一业务光端机相比，这款工业级宽温光端机在温度适应性与业务集成度上更适合严苛现场。

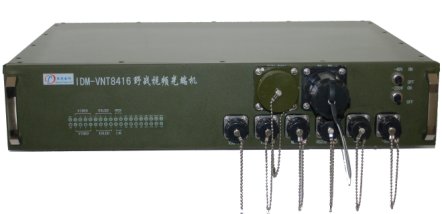

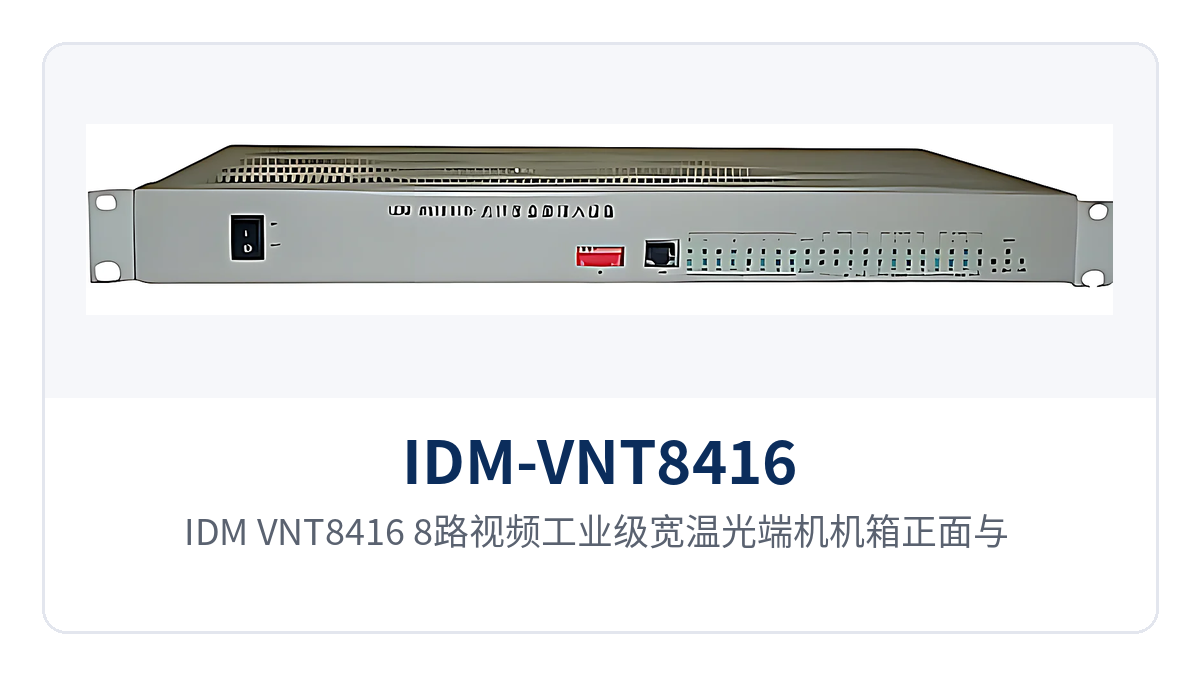

图1：IDM-VNT8416 8路视频工业级宽温光端机机箱正面与 FC 光口特写

8路视频工业级宽温光端机是什么设备？

IDM-VNT8416 8路视频工业级宽温光端机是部署在业务现场与中心机房之间的光纤传输接入设备，发送端把现场的视频、E1、语音或数据与以太网信号复用到一条光纤上，接收端在对端把光信号还原为相应的业务接口输出。一台设备上并行开通8路视频、4路透传E1通道、4路共享100M以太网与4组高保真音频业务，现场侧无需再堆叠多台单一功能的传输设备，这是8路视频工业级宽温光端机与只传一种业务的普通光端机的主要区别。作为专业光端机厂家瑞光极远旗下的多业务光端机产品，该设备在视频光端机的基础上集成了更多业务接口，可灵活用于政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等场景。

IDM-VNT8416 8路视频工业级宽温光端机不使用模拟调频、调相、调幅的传输方式，因此没有模拟调频、调相、调幅光端机的交调干扰，也没有电磁干扰（EMI）、射频干扰（RFI）；视频通道兼容 PAL、NTSC、SECAM 等视频制式，可直接对接现场既有的摄像机、监视器与硬盘录像设备，不需要外加制式转换装置。瑞光极远在产品展示中对该工业级宽温光端机的抗干扰能力与制式兼容性均有详细说明。

IDM-VNT8416 8路视频工业级宽温光端机可与集中型设备联合组网，构成一点对多点的星型网络；在视频、E1与以太网之外还需要接入电话或低速数据的场合，设备可配置语音接口卡与数据业务卡，接口配置随业务清单扩展，不必更换整机。对于需要电话光端机功能的项目，该多业务光端机可通过加装语音接口卡实现电话业务接入，满足政府专网光纤通信方案与智慧矿山通信方案中语音与数据综合传输的需求。

8路视频工业级宽温光端机提供哪些功能？

IDM-VNT8416 8路视频工业级宽温光端机的功能按业务通道与运维能力划分，各功能项的具体作用见下表。

功能项	功能说明
8路视频接入	单台设备提供8路视频通道，支持任何高分辨率运动、静止图像的高质量传输
4路透传E1通道	提供4路E1透传通道，用于承载E1业务或接入PCM等设备送出的64K业务
4路共享100M以太网	提供4路共享100M以太网通道，传输速率10M/100M自适应，支持IEEE802.3
4组高保真音频	提供4组高保真音频业务，音频采样位宽24bit、采样频率32KHz，音频带宽20Hz～20KHz
在线网管	具备网管功能，可在中心侧在线实时监控设备与链路运行状态
多制式兼容	兼容PAL、NTSC、SECAM等视频制式，适配不同制式的现场摄像机与监视器
无交调干扰	无模拟调频、调相、调幅光端机的交调干扰，无电磁干扰（EMI）、射频干扰（RFI）
接口扩展	可配置FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等语音接口卡，以及V.24、V.35等数据业务卡
星型组网	可与集中型设备联合组网，构成一点对多点的星型网络

瑞光极远作为光端机厂家，在产品展示中完整呈现了该工业级宽温光端机的各项功能指标。该多业务光端机可满足政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案中对视频光端机、电话光端机等多业务接入的多样化需求。

8路视频工业级宽温光端机技术参数

IDM-VNT8416 8路视频工业级宽温光端机（工业级宽温光端机）的技术参数按光接口、视频、以太网与数据、语音与高保真音频、电源环境与结构分组列出如下，便于工程选型与产品展示对照查阅。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光口连接器型式，按工程光纤跳线配置选择
光纤模式	单模（可选多模）	单模为常规配置，多模为可选配置
接收机收/发速率	1.5Gbps / 1.5Gbps	接收方向与发送方向速率
接收机收/发波长	1310nm / 1550nm	与对端发射机波长配对使用
发射机收/发速率	1.5Gbps / 1.5Gbps	发送方向与接收方向速率
发射机收/发波长	1550nm / 1310nm	与对端接收机波长配对使用
发光功率	-9～-1dBm	发送端输出光功率范围
接收机灵敏度	优于-21dBm	接收端可正常收光的光功率下限
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频接口参数

项目	参数/指标	说明/适用条件
接口类型	BNC	连接摄像机、监视器的视频端口
视频采样位宽	8bit	视频信号数字化采样精度
视频带宽	0Hz～6.5MHz	覆盖 PAL、NTSC、SECAM 制式的基带带宽
亮度非线性	<3%	视频通道线性度指标
微分相位(DP)	<0.7o	色度信号相位失真指标
微分增益(DG)	<0.7%	色度信号幅度失真指标
输入过载电压	1.5VP-P(典型值)	视频输入端允许的过载电平
输入/输出电压	1VP-P(典型值)	标准视频信号电平
输入/输出阻抗	75Ω(非平衡)	与常规视频同轴电缆阻抗一致
视频信噪比	≥70dB(加权)	加权信噪比指标

以太网与数据接口参数

项目	参数/指标	说明/适用条件
以太网接口类型	RJ-45	以太网端口连接器
传输速率	10M/100M自适应	与对端网络设备自动协商
标准协议	支持IEEE802.3	以太网标准协议
工作方式	全/半双工/自适应	按对端端口能力自动匹配
数据接口类型	RJ-45	数据端口连接器
数据类型	RS-232、RS422(4线制)、RS485(2线制)	按现场控制、采集设备的接口型式选择接线方式

语音与高保真音频参数

项目	参数/指标	说明/适用条件
FXO/FXS音频范围	300Hz～3400Hz	语音通道频段
压缩率	ITU G.711中A律	语音压缩方式
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	语音接口线路侧阻抗
环路电流	25mA/路	语音接口馈电电流
高保真接口类型	RJ45	高保真音频通道接口
音频采样位宽	24bit	高保真音频采样精度
输入/输出阻抗	ADC:100KΩ / DAC:10KΩ	输入端与输出端阻抗，按端口标识对应接线
输入/输出电压	1.5VP-P(典型值)	音频信号电平
音频采样频率	32KHz	高保真音频采样率
音频信噪比	≥90dB	高保真音频通道信噪比
音频带宽	20Hz～20KHz	覆盖人声与常规音频业务频段
总谐波失真	<1%	高保真音频通道失真指标

电源、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V / DC-48V / DC 9V	按机房与现场电源条件选配
整机功耗	≤40W	整机运行功耗
工作温度	-15℃～+65℃	常规工作温度范围
储存温度	-25℃～+75℃	非工作状态存放温度范围
工业级	-40℃～+85℃	工业级温度范围配置
相对湿度	0～95%（无凝结）	运行环境湿度条件
产品尺寸	440×230×45（mm）	长度×深度×高度

E1透传通道按 ITU-T G.703 建议规定的 2.048Mbps 速率、HDB3 线路码承载；以太网通道遵循 IEEE802.3 标准协议；语音通道采用 ITU-T G.711 建议的 A 律压缩方式，音频范围 300Hz～3400Hz。工程中如现场只有一路 -48V 直流电源，可选 DC-48V 供电配置，与通信机房的直流供电系统共用电源。作为专业光端机厂家的成熟机型，瑞光极远该款视频光端机可灵活配置为多业务光端机或电话光端机形态，广泛适配政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等场景。

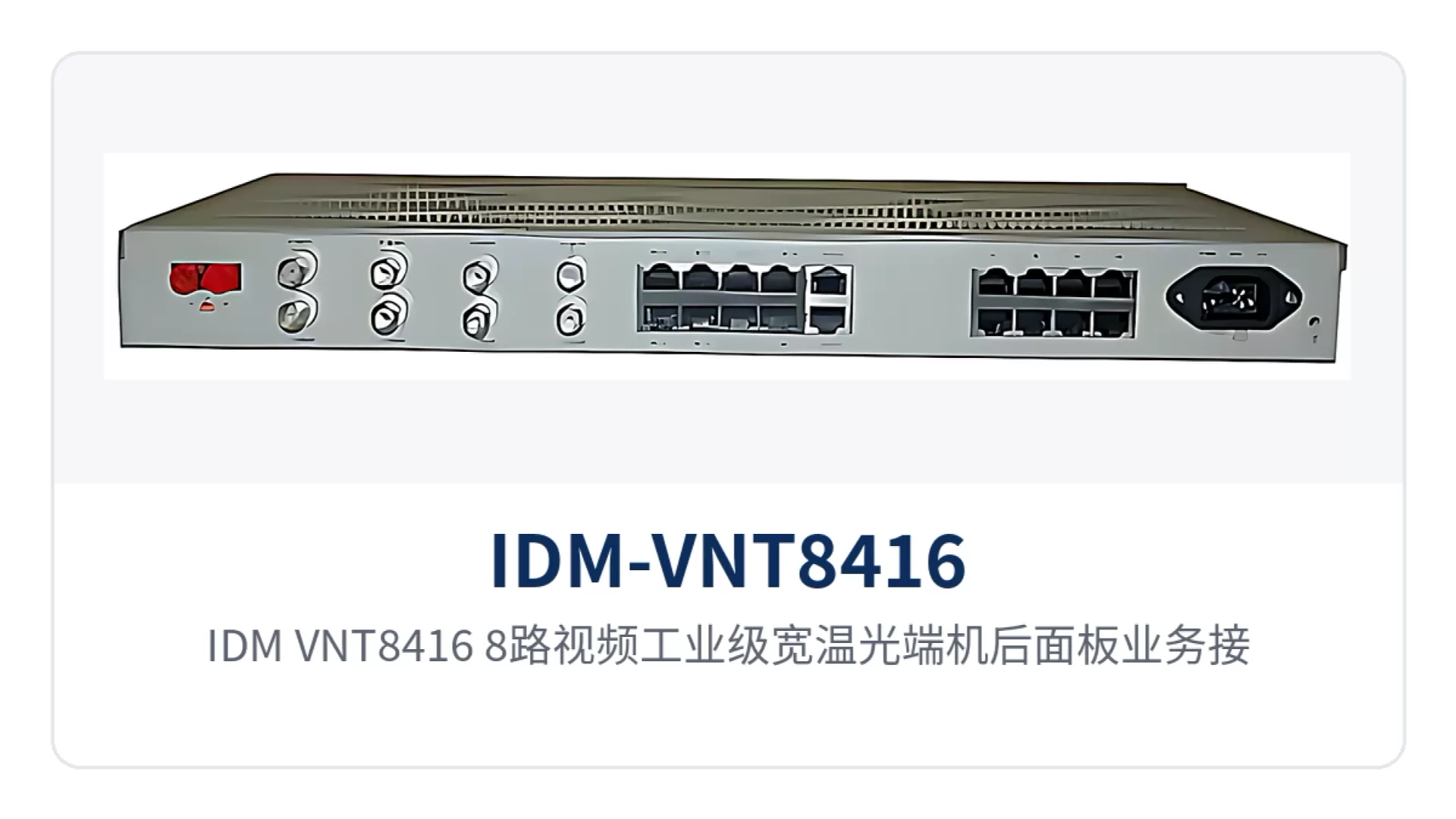

图2：IDM-VNT8416 8路视频工业级宽温光端机后面板业务接口与电源端子布局

20Km 传输距离怎么核算？

IDM-VNT8416 8路视频工业级宽温光端机的标准配置传输距离为 20Km，配置条件是单模光纤与 FC 光口。核算链路是否可用，把发射端发光功率（-9～-1dBm）与接收端灵敏度（优于-21dBm）相减，得到的就是链路可用的光功率余量，这部分余量用来补偿光纤本身的衰减、熔接点损耗与活动连接器损耗。

现场距离超过 20Km 时，可选装远距离光模块实现更远距离的光纤传输。工程选型应按实际光缆长度、光缆衰减系数、熔接点数量逐段核算光功率，并留出设备老化与后期维修的余量；多模光纤与单模光纤的衰减特性不同，需与所选光模块型式匹配后再确定最终传输距离。瑞光极远作为光端机厂家，在政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案中均建议按上述方法逐段核算，并结合工业级宽温光端机的温度适应性确定最终组网配置。

单纤复合视频E1以太网怎么组网？

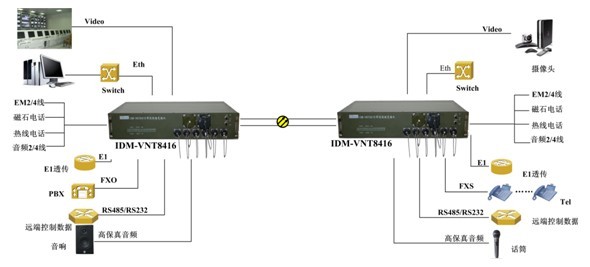

单纤复合视频E1以太网的组网做法是：现场侧与中心侧各部署一台 IDM-VNT8416 8路视频工业级宽温光端机，两端用一根光纤直连，视频、4路透传E1通道、4路共享100M以太网与高保真音频业务在同一条光纤上双向传输、在对端还原为对应接口。这种点对点方式链路清晰、中间不依赖其他传输设备，适合单个站点与中心机房之间的多业务回传，也是光端机产品展示中常见的典型应用形态。

点位分散、需要统一汇聚时，用 IDM-VNT8416 8路视频工业级宽温光端机与集中型设备联合组网，构成一点对多点的星型网络，多个远端站点的视频与业务在中心侧集中接入。星型组网的中心节点一次投入即可覆盖多个远端站，适合电力、能源、轨道交通等按线路或区域分布多个站点的专网工程，也契合政府专网光纤通信方案与智慧矿山通信方案对多站点汇聚的需求。

接线顺序上，先把摄像机、E1设备、以太网设备与音频设备接入对应端口，再连接光纤跳线并确认两端收发波长配对，随后核对设备指示灯状态，最后接通电源并纳入网管监控，这样可以减少反复插拔光口带来的端面污染风险。

端口	连接对象	接线要点
BNC 视频口	摄像机 / 监视器	75Ω非平衡，输入/输出电压1VP-P(典型值)，使用75Ω视频同轴电缆
E1 通道	交换机 / PCM设备 / 中继设备	4路透传E1通道，按 ITU-T G.703 的2.048Mbps接口对接
RJ-45 以太网口	交换机 / 网络摄像机 / 数据终端	4路共享100M以太网，10M/100M自适应、全/半双工自适应
RJ-45 数据口	控制设备 / 数据采集终端	按设备接口型式选择 RS-232、RS422(4线制)或 RS485(2线制)
RJ45 高保真音频口	音箱 / 音频终端	输入阻抗 ADC:100KΩ、输出阻抗 DAC:10KΩ，按端口标识对应连接
FC 光口	光纤跳线 / 光缆	单模（可选多模），可定制SC等接口，注意两端收发波长配对
电源口	AC220V / DC-48V / DC 9V	按机房与现场电源条件选配，整机功耗≤40W

8路视频光端机怎么选型？

8路视频光端机怎么选型，先按现场业务清单数通道：视频路数是否到8路，是否需要E1透传通道，站点侧是否要回传以太网数据，是否需要接入电话或热线业务。IDM-VNT8416 8路视频工业级宽温光端机在8路视频之外提供4路透传E1通道、4路共享100M以太网与4组高保真音频，适合视频与专网通信业务需要在一条光纤上并行承载的站点；若站点还需接入电话业务，也可与电话光端机或多业务光端机配合使用。

第二项要确认的是链路长度与光纤资源。IDM-VNT8416 8路视频工业级宽温光端机的标准传输距离为20Km，超出该距离时可选项远距离光模块；现场光缆芯数紧张时，选择把视频、E1与以太网复合到一根光纤的设备，可以减少对光缆资源的占用。

第三项是运行环境。户外机柜、无空调机房、昼夜温差大的偏远站点应选择工业级宽温机型，IDM-VNT8416 8路视频工业级宽温光端机的工业级温度范围为 -40℃～+85℃，常规工作温度范围为 -15℃～+65℃，可按站点环境温度选择适配配置；供电方式有 AC220V、DC-48V、DC 9V 三种，可与现场既有电源条件匹配。

第四项是运维方式与后续扩容。需要远程掌握站点设备状态的工程，应选择具备网管功能、可在线实时监控的机型；后续可能增加电话或低速数据的站点，可选择支持语音接口卡（FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等）与数据业务卡（V.24、V.35等）的机型，接口随业务增长扩展。选择光端机厂家时，建议优先考虑像瑞光极远这样具备多业务光端机与电话光端机产品线的厂商，便于后续扩容与统一运维。

选型维度	关注点	IDM-VNT8416 8路视频工业级宽温光端机的对应能力
业务通道	视频、E1、以太网、语音与音频的数量	8路视频、4路透传E1、4路共享100M以太网、4组高保真音频
链路长度	站点与中心之间距离、光缆资源	单模标准配置20Km，可选装远距离光模块
运行环境	站点温度、湿度、供电条件	工业级 -40℃～+85℃，湿度0～95%（无凝结），AC220V/DC-48V/DC 9V供电
运维方式	是否需要远程掌握设备状态	具备网管功能，可在中心侧在线实时监控
扩容需求	后续是否增加电话、低速数据	可配置FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡与V.24、V.35等业务卡

工业级宽温光端机适合哪些场合？

工业级宽温光端机适合的场合，是设备所处环境温度超出常规机房条件的站点。IDM-VNT8416 8路视频工业级宽温光端机的工业级温度范围为 -40℃～+85℃，相对湿度 0～95%（无凝结），而常规工作温度范围为 -15℃～+65℃，两类配置可按站点实际环境温度匹配选用。

户外机柜与杆边设备箱是工业级宽温光端机的典型适用场合。变电站周界、道路沿线、管线阀室等点位的机柜没有空调，夏季箱内温度可明显高于环境温度，冬季又可能低于零度，工业级宽温配置可减少因温度引起的设备异常停机。

无空调机房与偏远站点同样适合选用工业级宽温机型。无人值守站点通常不配置机房空调，设备全年在较大温差下运行，工业级宽温配置与即插即用、无需现场调整的设计相配合，减少现场调节与维护工作量。

供电条件多样的工业现场也适合选用工业级宽温光端机。IDM-VNT8416 8路视频工业级宽温光端机支持 AC220V、DC-48V、DC 9V 三种供电方式，可与变电站直流电源、通信机房直流电源或现场交流电源对接，整机功耗 ≤40W，尺寸 440×230×45（mm），便于装入标准机柜或现场设备箱。在智慧矿山通信方案、军队应急通信车方案等对宽温与供电适应性要求较高的场景中，这类工业级宽温光端机尤为适用。

光端机在线网管能监控什么？

光端机在线网管能监控的是链路上设备的运行状态。IDM-VNT8416 8路视频工业级宽温光端机具备网管功能，可在中心侧对设备进行在线实时监控，运维人员不必到达每个站点就能掌握设备当前的运行情况，日常巡检与故障判断的工作量相应减少。

对无人值守站点而言，在线网管的价值在于缩短故障发现时间。站点分布在输油管线、变电所、高速公路沿线等位置时，现场排查需要车辆与人员往返，IDM-VNT8416 8路视频工业级宽温光端机把运行状态集中反映到中心侧网管，异常情况可以早于用户报障被发现，配合其 -40℃～+85℃ 的工业级宽温能力，站点的现场维护频次可以控制在较低水平。

需要说明的是，具体网管功能的接入方式、监控项与所需接口，以厂家技术资料和商务确认为准；工程实施前建议与光端机厂家技术部门确认网管平台的对接要求，瑞光极远可提供相应的技术支持与产品展示资料。

差异化价值

差异化卖点	对应能力	对客户的价值
单纤复合、一线多业务	8路视频、4路透传E1、4路共享100M以太网与4组高保真音频复合在一根光纤上传输	少敷光缆、少配设备，节省光纤资源与线缆施工投入
工业级宽温运行	工业级 -40℃～+85℃ 温度范围，相对湿度0～95%（无凝结）	适配野外机柜与无人值守机房，减少温度引起的停机与现场维护
在线网管实时监控	具备网管功能，可在中心侧在线实时监控设备与链路状态	专网远程运维，故障早期发现，减少现场排障往返

典型应用场景

电力与能源工业专网

电力与能源工业专网的站点沿线路、厂区分散布置，变电所、配电房、泵站、阀室等位置的电磁环境较强，摄像头与主控室之间的线路距离又往往超出同轴电缆的可用范围。瑞光极远 IDM-VNT8416 8路视频工业级宽温光端机以光纤为传输介质，发送端与接收端之间电气隔离，且无电磁干扰（EMI）、射频干扰（RFI），可把电力站点现场的视频、E1业务与以太网数据一并回传到主控室或调度中心；作为专业光端机厂家，瑞光极远该款产品支持 AC220V 与 DC-48V 供电，可与变电站直流电源系统对接，工业级宽温配置适应户外机柜的温差变化，为政府专网光纤通信方案等场景提供可靠的产品展示与多业务光端机接入能力。

轨道交通与高速公路专网

轨道交通与高速公路专网的机电系统沿线路带状分布，收费广场、隧道口、路基边坡、车站与路段监控中心的距离远，沿线设备箱的供电与走线条件复杂。瑞光极远 IDM-VNT8416 8路视频工业级宽温光端机把沿线点位的8路视频与4路共享100M以太网复合到一根光纤上传回路段监控中心，同时用4路透传E1通道承载专网E1业务，减少沿线光缆芯数占用；无交调干扰的数字视频传输方式可保证车辆点火、变频设备等干扰源周边的画面稳定，工业级宽温能力则适应隧道口与路基机柜的全年温差，是光端机产品在交通专网中的典型应用。

公安与部队无人值守站点

公安与部队的无人值守站点通常位于边远地区，站点无固定值守人员，机房不配置空调，且对设备可用性与远程运维能力要求较高。瑞光极远 IDM-VNT8416 8路视频工业级宽温光端机在站点侧把8路视频、E1业务与以太网数据复合到一根光纤上送往前指或监控中心，中心侧通过网管功能在线实时监控设备状态，异常情况不必等到人员到场才发现；设备可与集中型设备联合组网，构成一点对多点的星型网络，把多个无人值守站点的业务汇聚到同一中心，减少站点数量增加带来的运维压力。该方案同样适用于军队应急通信车方案与智慧矿山通信方案等对多业务光端机、电话光端机有综合接入需求的场景。

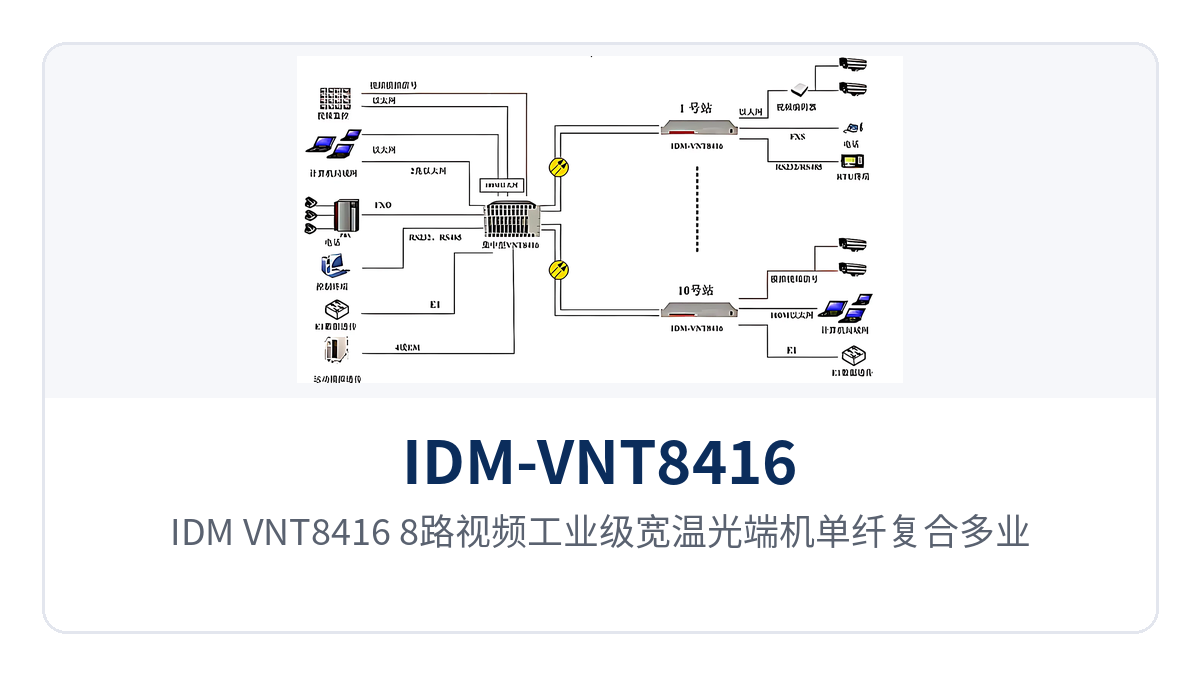

图3：IDM-VNT8416 8路视频工业级宽温光端机单纤复合多业务组网应用示意图
