IDM-VNT8416集中型多业务视频光端机

IDM-VNT8416 8路视频E1以太网复合光端机是北京瑞光极远数码科技有限公司研制的一款集中型多业务光端机，可用于产品展示中的视频光端机方案。该设备将8路视频、16路语音或数据、4路透传E1、4组高保真音频与4路共享100M以太网复合到一根光纤上进行高质量传输。作为专业光端机厂家瑞光极远的代表产品，IDM-VNT8416 8路视频E1以太网复合光端机支持任何高分辨率运动、静止图像的高质量传输，无需进行现场调节，其光模块和核心电路均采用标准元器件，所有的光、电接口均符合国际标准，适用于不同的工作环境，可满足政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案等多种场景需求。

IDM-VNT8416 8路视频E1以太网复合光端机采用集中型结构，中心侧一台设备最多可对应10个远端站点，站点侧按USER盘配置业务。IDM-VNT8416 8路视频E1以太网复合光端机在中心设备上配2块PRU盘1+1热备份，一块USER盘提供8路单向/4路双向视频、4路高保真音频、4路透传E1通道、1组光接口与2路共享100M以太网，并预留标准定义的16个用户接口位置，可任意配置多种接口卡；主板与业务小卡分离式结构让同一台设备能按项目更换语音接口卡（如FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡）与数据业务卡（如V.24、V.35），站点业务清单变化时不必整机更换。该多业务光端机及电话光端机能力可灵活适配矿用本安型通信等特殊环境要求。

核心参数速览：1+1热备份 · 20km单纤 · 工业级宽温 · 在线网管 · 8路视频 · 16路语音或数据 · 4路透传E1 · 4路共享100M以太网 · 4组高保真音频

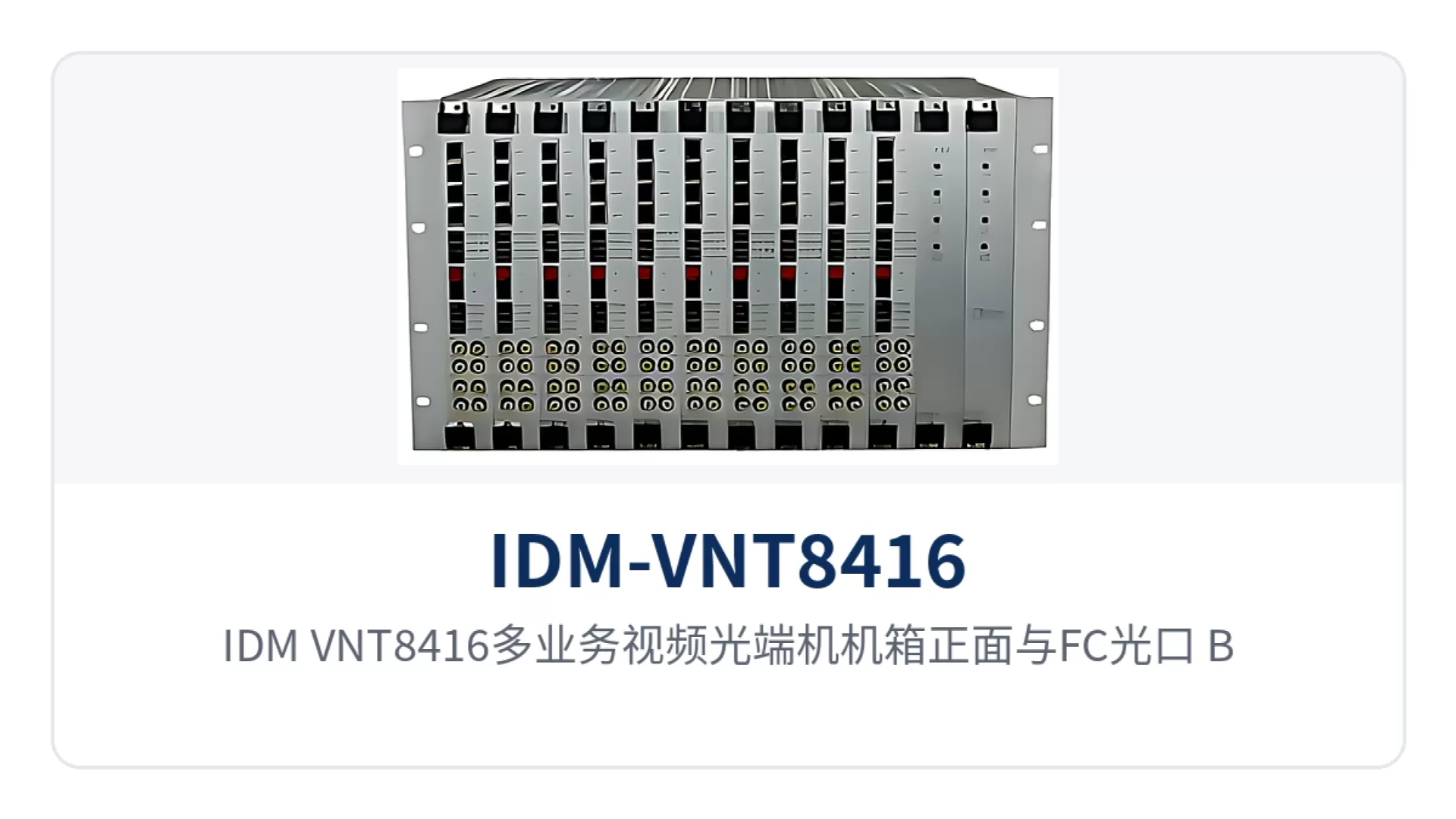

图1：IDM-VNT8416多业务视频光端机机箱正面与FC光口、BNC视频口特写

8路视频E1以太网复合光端机是什么设备？

8路视频E1以太网复合光端机是把视频、语音或数据、E1通道与以太网业务复用进同一根光纤传输的集中型光端机，中心侧一台设备即可汇聚多个远端站点的业务，是光端机厂家面向多业务接入场景推出的产品展示形态之一。IDM-VNT8416 8路视频E1以太网复合光端机在光纤线路上同时承载8路视频、16路语音或数据、4路透传E1、4组高保真音频与4路共享100M以太网，远端站点的设备箱里不必再为视频、电话、E1中继与网络分别放置独立的传输设备。作为一款典型的多业务光端机，它把视频光端机、电话光端机与数据光端机的功能集成在一台设备中。

IDM-VNT8416 8路视频E1以太网复合光端机与只传视频的普通视频光端机的区别，在于业务种类与接口数量。IDM-VNT8416 8路视频E1以太网复合光端机在8路视频之外提供16路语音或数据业务、4路透传E1通道、4路共享100M以太网与4组高保真音频，并可配置FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等语音接口卡以及V.24、V.35等数据业务卡，把远端站点的话音、控制与采集数据一并送进同一条光纤，兼具电话光端机与多业务光端机的双重属性。

IDM-VNT8416 8路视频E1以太网复合光端机的视频通道以BNC接口输入输出，视频采样位宽8bit、视频带宽0Hz～6.5MHz，视频信噪比≥70dB（加权），亮度非线性<3%，微分相位(DP)<0.7°、微分增益(DG)<0.7%。这组指标来自全数字视频光纤传输方式：视频信号不经过模拟调频、调相、调幅，也不做压缩编码，因此兼容PAL、NTSC、SECAM等视频制式，与模拟光端机相比没有交调干扰，也不受电磁干扰（EMI）、射频干扰（RFI）影响。

集中型光端机最多接几个远端站点？

集中型光端机最多可以接10个远端站点，这是IDM-VNT8416 8路视频E1以太网复合光端机的中心侧组网上限。中心侧一台设备对应最多10个远端站点，各站点通过USER盘把本站视频、语音或数据、E1与以太网业务送进同一根光纤，10个站点的业务集中在中心一处还原与调度，机房内不必为每个站点单独配置一台中心设备。

集中型光端机的中心侧是整条链路上没有备用路由可绕的节点，因此1+1热备份落在中心侧而不在远端站点。IDM-VNT8416 8路视频E1以太网复合光端机在中心设备上配置2块PRU盘1+1热备份，其中一块出现异常时业务由另一块继续承载，中心侧不必为切换停机，专网链路因单块板卡故障而中断的风险显著降低；远端站点仍按USER盘配置本站业务，冗余只做在中心一处，投入集中、运维界面单一。

IDM-VNT8416 8路视频E1以太网复合光端机同时具备告警功能和网管功能，可在线实时监控，中心值班人员在网管上即可看到各站点与板卡的运行状态。对电力与能源专网、轨道交通与高速公路机电、军队与政府涉密专网这类站点分散的工程，主控冗余与在线监控的价值尤为直接：这些站点多数无人值守，维护人员到现场的单次成本高、到达周期长，多数状态判断与告警确认可以在中心完成，现场只在确需更换板卡或处理光路时派人。

核心功能：8路视频、16路语音数据、4路E1与4路百兆网如何复合进一根光纤

IDM-VNT8416 8路视频E1以太网复合光端机在一台设备上完成视频、话音、E1、以太网与音频业务的复合传输，核心功能如下表所示。

功能项	功能说明
集中型一点对多点组网	中心侧一台设备最多可对应10个远端站点，与USER盘配合构成星型网络，站点业务在中心一处汇聚
2块PRU盘1+1互备份	中心设备配置2块PRU盘互为备份，避免单块主控板卡故障导致中心侧业务中断
8路视频接入	每块USER盘提供8路单向/4路双向视频，兼容PAL、NTSC、SECAM等视频制式，支持高分辨率运动、静止图像的高质量传输
16路语音或数据	把16路语音或数据业务复合进光纤，可配置FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等语音接口卡
4路透传E1通道	每块USER盘提供4路透传E1通道，E1业务在光路上原样透传到对端站点
4路共享100M以太网	整机提供4路共享100M以太网（每块USER盘2路），接口类型RJ-45，速率10M/100M自适应，支持IEEE802.3
4组高保真音频	每块USER盘提供4组高保真音频，接口类型RJ45，音频采样位宽24bit、采样频率32KHz，音频信噪比≥90dB
16个用户接口位置	每个USER盘提供标准定义的16个用户接口，可任意配置多种接口卡，按现场业务清单组合
主板与业务小卡分离式结构	主板与业务小卡分离，可加配语音接口卡与V.24、V.35等数据业务卡，扩展不同站点的业务类型
告警与网管	具备告警功能和网管功能，可在线实时监控，支撑多站点集中运维

一次成链的价值在于省光纤：IDM-VNT8416 8路视频E1以太网复合光端机把8路视频、16路语音或数据、4路透传E1、4组高保真音频与4路共享100M以太网收进同一根光纤，远端站点到中心站之间只需一根纤芯，不必为监控图像、电话语音、E1中继与网络数据分别敷设光缆，管道资源紧张的路段尤其适用。瑞光极远作为光端机厂家，围绕该平台可提供政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案等面向行业的整体产品展示与交付能力，其中矿用本安型通信设备亦基于同一多业务光端机技术体系延伸。

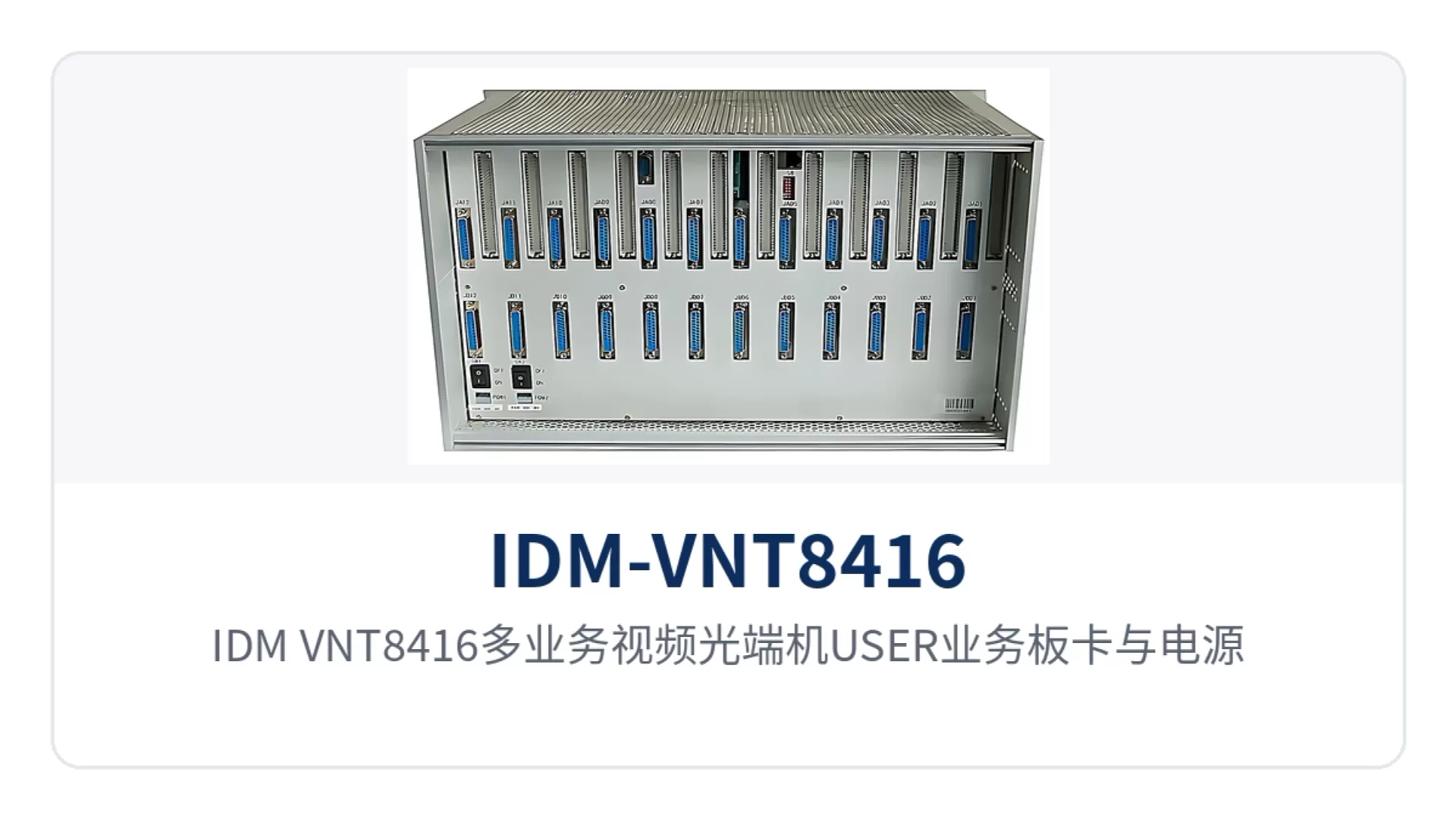

图2：IDM-VNT8416多业务视频光端机USER业务板卡与电源告警接口布置

技术参数：光接口、视频、以太网、语音与高保真音频指标

IDM-VNT8416 8路视频E1以太网复合光端机的接口与指标按业务分类列出，光电两端成对使用，下列参数以瑞光极远厂家技术资料为准，便于工程选型时对照产品展示信息逐项核对。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	光跳线接口按现场光缆成端方式选配
光纤模式	单模（可选多模）	20Km单模为常规配置
接收机收/发速率	1.5Gbps/1.5Gbps	接收方向与发送方向速率
接收机收/发波长	1310nm/1550nm	与对端发射机波长配对使用
发射机收/发速率	1.5Gbps/1.5Gbps	发送方向与接收方向速率
发射机收/发波长	1550nm/1310nm	与对端接收机波长配对使用
发光功率	-9～-1dBm	发送侧可用光功率范围
接收机灵敏度	优于-21dBm	接收侧可正常工作的光功率下限
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

视频通道参数

项目	参数/指标	说明/适用条件
接口类型	BNC	连接摄像机、监视器的视频端口
视频采样位宽	8bit	全数字视频取样精度
视频带宽	0Hz～6.5MHz	覆盖标清视频基带带宽
亮度非线性	<3%	视频通道亮度失真指标
微分相位(DP)	<0.7°	色度信号相位失真指标
微分增益(DG)	<0.7%	色度信号幅度失真指标
输入过载电压	1.5VP-P（典型值）	视频输入端允许的过载电平
输入/输出电压	1VP-P（典型值）	标准视频信号电平
输入/输出阻抗	75Ω（非平衡）	与摄像机、监视器阻抗一致
视频信噪比	≥70dB（加权）	加权口径下的画面噪声水平

以太网与数据接口参数

项目	参数/指标	说明/适用条件
以太网接口类型	RJ-45	4路共享100M以太网端口
以太网传输速率	10M/100M自适应	与对端网络设备自协商
以太网标准协议	支持IEEE802.3	兼容通用以太网设备
以太网工作方式	全/半双工/自适应	按对端端口能力自动匹配
数据接口类型	RJ-45	数据业务端口
数据类型	RS-232、RS422（4线制）、RS485（2线制）	按现场控制设备接口型式选配

语音接口与高保真音频参数

项目	参数/指标	说明/适用条件
语音音频范围	300Hz～3400Hz	电话语音业务带宽
语音压缩率	ITU G.711中A律	语音编码方式
语音接口阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与程控交换机、话机侧匹配
语音环路电流	25mA/路	每路电话馈电电流
高保真接口类型	RJ45	4组高保真音频端口
音频采样位宽	24bit	高保真业务取样精度
输入/输出阻抗	ADC:100KΩ/DAC:10KΩ	音频输入与输出端阻抗
输入/输出电压	1.5VP-P（典型值）	音频信号电平
音频采样频率	32KHz	高保真业务采样率
音频信噪比	≥90dB	反映音频通道噪声水平
音频带宽	20Hz～20KHz	覆盖人耳可听频段
总谐波失真	<1%	音频通道非线性失真

电源、环境与结构参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V/DC 9V	按机房与站点电源条件选择
整机功耗	≤150W	整机运行功耗
工作温度	-15℃～+65℃	常规机型工作温度范围
储存温度	-25℃～+75℃	仓储与运输环境温度
工业级	-40℃～+85℃	工业级宽温配置，适应严苛现场
相对湿度	0～95%（无凝结）	高湿环境适用条件为无凝结
产品尺寸	440×230×270（mm，长×深×高）	机架式外形，便于装入机柜与设备箱

4路透传E1通道按ITU-T G.703建议规定的速率与接口特性工作，码速率2.048Mbps、码型HDB3，通道对E1帧内容透明，不改变原有业务；16路语音按ITU G.711中A律编码，音频范围300Hz～3400Hz，与程控交换机、话机对接时按三元复式阻抗匹配；4路共享100M以太网按IEEE802.3标准协议工作，10M/100M自适应。该多业务光端机可承载视频、语音、数据与以太网混合业务，是瑞光极远面向专网通信场景的典型光端机产品。

8路视频光端机怎么选？

8路视频光端机怎么选，落点在三个问题：站点是否集中、业务清单有多少种、现场温度与供电条件是否严苛。IDM-VNT8416 8路视频E1以太网复合光端机是集中型设备，适合多点位向一个中心汇聚的工程，选型时按下面三步核对即可。作为视频光端机的一类，它同时具备多业务光端机与电话光端机的复合承载能力，选型前建议先明确业务边界。

先看站点分布与组网方式

站点分散在中心周围、每个站点业务量不大时，用集中型设备一点对多点组网最省投资：IDM-VNT8416 8路视频E1以太网复合光端机中心侧一台设备最多可对应10个远端站点，各站点只需一台USER盘配置的设备，机房内不必为每个站点单独放一台中心设备。若只有两个站点之间需要对开业务，则可按点对点方式成对部署，不必启用集中型机框。对于政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案等不同场景，组网方式可据此灵活调整。

再核对业务通道清单

把站点的业务逐项列出，与设备通道逐项对照：视频按路数核对每块USER盘8路单向/4路双向视频；话音与数据按16路语音或数据的容量核对，并按现场话机类型选择FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等语音接口卡；既有E1中继业务按4路透传E1通道核对；站内网络按4路共享100M以太网核对；广播、对讲与扩声按4组高保真音频核对。清单一次配齐，可避免二次施工与重复敷设光缆。若项目涉及矿用本安型通信需求，应在核对阶段同步确认本安型配置与相关认证要求。

最后核对温度、供电与网管条件

户外设备箱、无人值守站点与温度波动较大的机房，应按工业级配置核对温度指标，IDM-VNT8416 8路视频E1以太网复合光端机的工业级工作温度为-40℃～+85℃；供电方式有AC220V、DC-48V与DC 9V三种，通信机房与专网机柜可直接取用直流-48V电源；站点数量多、到现场巡检成本高的项目，把网管能力作为选型条件，选择可在线实时监控的机型，在中心侧即可掌握各站点设备状态。具体通道数量、光模块距离与接口定制需求，以瑞光极远等光端机厂家技术资料和商务确认为准。

光端机16路语音怎么接入？

光端机16路语音怎么接入，按业务类型逐项对应即可：视频走BNC同轴电缆，语音走语音接口卡与话机或交换机对接，E1走E1业务设备，以太网与数据走网线，高保真音频走RJ45音频端口，光路走光纤跳线，光电两端成对使用。作为专业光端机厂家，瑞光极远出品的IDM-VNT8416 8路视频E1以太网复合光端机在产品展示中给出了清晰的现场接线对应关系，如下表所示。

业务	设备侧接口	现场对接	说明
视频	BNC，75Ω非平衡	摄像机、监视器、视频矩阵	输入/输出电压1VP-P（典型值），使用75Ω视频同轴电缆
16路语音	语音接口卡（FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等）	程控交换机、普通话机、磁石话机	音频范围300Hz～3400Hz，按ITU G.711中A律编码，环路电流25mA/路
4路E1	4路透传E1通道	E1中继设备、业务设备	4路通道在光路上透传到对端，通道不解释E1帧内容
以太网	RJ-45，4路共享100M	交换机、网络摄像机	10M/100M自适应，全/半双工自适应
高保真音频	RJ45，4组	音频终端、广播设备	音频采样频率32KHz，音频信噪比≥90dB
数据（选配）	数据业务卡（V.24、V.35等）	数据终端、控制设备	数据接口支持RS-232、RS422（4线制）、RS485（2线制）
光路	FC（可定制SC等）	光纤跳线、光缆	单模20Km，收发波长1310nm/1550nm配对
电源	AC220V/DC-48V/DC 9V	机房与站点电源	整机功耗≤150W

这款视频光端机兼多业务光端机于一身，IDM-VNT8416 8路视频E1以太网复合光端机的部署在现场施工时按顺序推进：先完成光缆熔接与成端、核对收发波长配对，再接通设备电源并确认指示灯状态正常，随后用光功率计实测收光功率并与接收机灵敏度优于-21dBm的指标对照，最后逐项开通视频、语音、E1、以太网与音频业务并记录测试结果。设备无需进行现场调节，语音与数据接口卡按项目在出厂前配置，现场只需按端口标识接线。对于需要电话光端机功能的项目，16路语音接口卡即可满足话机与交换机对接需求。

工业级宽温光端机宽温要求是什么？

工业级宽温光端机宽温要求，指的是设备能在多宽的环境温度区间内持续工作：常规商温机型的工作温度为-15℃～+65℃，工业级配置则把工作温度扩展到-40℃～+85℃，同时要求相对湿度0～95%（无凝结）。IDM-VNT8416 8路视频E1以太网复合光端机提供工业级配置，储存温度为-25℃～+75℃，可用于野外设备箱、无人值守站点与温度波动较大的机房。

宽温不只是一个温度数字，还与供电方式一起构成站点适应性。IDM-VNT8416 8路视频E1以太网复合光端机的供电方式有AC220V、DC-48V与DC 9V三种，通信机房与专网机柜可直接取用直流-48V电源，户外站点可结合本站电源条件选配；整机功耗≤150W，机房与设备箱内应按实际功耗核算散热与电源容量。

结构条件同样影响宽温场景下的选型。IDM-VNT8416 8路视频E1以太网复合光端机机身尺寸为440×230×270mm，按机柜与设备箱的实际空间核对安装位置；温度跨度大的站点，应确认供电与散热条件能让设备在-40℃～+85℃区间内正常工作，站点数量多、维护人员到达现场成本高的项目，还应把网管能力作为选型条件，选择可在线实时监控的机型，减少现场巡检频次。瑞光极远作为经验丰富的光端机厂家，在矿用本安型通信等特殊环境应用中同样提供宽温配置方案，适配智慧矿山通信方案中井下与井上的温差环境。

光端机在线网管能监控什么？

光端机在线网管能监控运行状态与告警，其作用是把站点侧的情况搬到中心侧看。IDM-VNT8416 8路视频E1以太网复合光端机具备告警功能和网管功能，可在线实时监控，中心值班人员在网管界面上即可查看设备运行状态与告警信息，不必等业务中断后再逐站排查，站点分散的专网工程因此可以把多数状态核查留在中心完成。

在线网管与1+1热备份、工业级宽温是配套使用的三项能力。IDM-VNT8416 8路视频E1以太网复合光端机用2块PRU盘1+1热备份解决中心侧单点故障，用工业级-40℃～+85℃宽温解决野外站点的环境适应问题，用在线网管解决站点分散时看不到、跑不到的问题，三者共同支撑野外无人站点的长期在线运行。

在线网管的界面与接入方式、可管理对象清单与告警门限，以厂家技术资料和商务确认为准。IDM-VNT8416 8路视频E1以太网复合光端机中心侧一台设备最多可对应10个远端站点，站点侧设备无需现场调节，工程交付时按端口标识接线、按网管界面核对各站点在线状态即可完成验收。

典型应用场景

IDM-VNT8416 8路视频E1以太网复合光端机的部署位置是专网远端站点与中心站之间：站点侧接入摄像机、话机与数据终端、E1业务设备与网络，中心侧还原出视频、语音、E1与以太网业务，全程只占用一根纤芯，中心侧设备可对应最多10个远端站点。瑞光极远凭借多业务光端机的产品展示与成熟的光端机技术，为各类专网场景提供可靠的光传输方案。

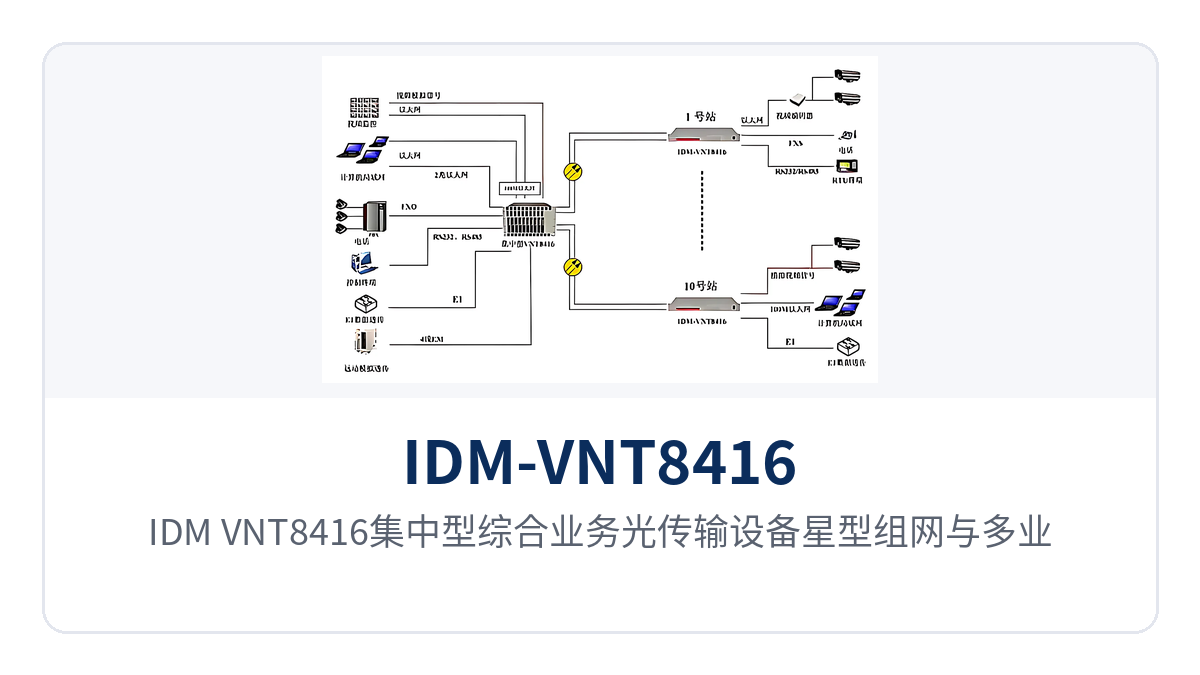

图3：IDM-VNT8416集中型综合业务光传输设备星型组网与多业务承载示意

电力与能源专网：变电站、配电房与新能源场站

电力与能源专网的变电站、配电房与新能源场站分布在沿线与厂区周边，站点间距常在数公里以上，站内既有摄像机与监测终端，也有电话与站内网络。IDM-VNT8416 8路视频E1以太网复合光端机把站内8路视频、16路语音或数据、4路透传E1、4路共享100M以太网与音频业务复合到一根光纤送到集控中心，监测数据与视频图像共用一条链路；中心设备2块PRU盘1+1热备份与工业级-40℃～+85℃宽温配置，分别对应变电站主控不断链与户外设备箱的环境要求。在智慧矿山通信方案中，该设备同样可将井下矿用本安型通信终端与井上监控中心通过一根光纤连接，满足矿山安全生产的通信需求。

轨道交通与高速公路机电：沿线车站、隧道与收费站

轨道交通与高速公路机电系统的车站、隧道洞口设备房、收费站与路段监控点沿线路分布，多数点位无人值守，通信、监控与广播业务却必须随时可用。IDM-VNT8416 8路视频E1以太网复合光端机在站点侧就近接入摄像机、广播与对讲音频、站内网络与E1中继业务，用一根光纤回传路段中心或线路中心；网管功能支持中心侧在线实时监控设备运行状态，中心一台设备最多可对应10个远端站点，多数状态核查在中心即可完成，不必每次派人到现场确认。

军队与政府涉密专网：营区、执勤点与要害部门

军队与政府涉密专网的营区、边远执勤点与要害部门之间通常敷设自建光缆，要求业务在自有线路上闭环传输、链路少受外部因素影响。IDM-VNT8416 8路视频E1以太网复合光端机把8路视频、16路语音或数据、4路透传E1、4组高保真音频与4路共享100M以太网复合到一根自有纤芯上承载，链路中间不经过公网；2块PRU盘1+1热备份保障中心侧主控不因单块板卡故障中断，工业级宽温与AC220V/DC-48V/DC 9V三种供电方式适配营区机柜与野外执勤点的安装条件。瑞光极远可针对政府专网光纤通信方案与军队应急通信车方案提供定制化配置，满足涉密专网对链路闭环与设备可靠性的严格要求。

差异化价值：1+1冗余备份、单纤20km与工业级宽温

IDM-VNT8416 8路视频E1以太网复合光端机作为一款专业的多业务光端机，面向专网站点的三类需求设计，其产品展示能力与客户价值对应关系如下表所示。

差异化能力	实现方式	客户价值
1+1冗余备份加10站点汇聚	中心设备配置2块PRU盘1+1热备份，配合告警功能与网管功能在线实时监控，中心侧一台设备最多可对应10个远端站点	专网链路不断链：单块主控板卡异常不导致中心侧业务中断，多站点业务集中一处调度，状态核查留在中心完成
单纤20km、1.5Gbps一纤承载	8路视频、16路语音或数据、4路透传E1、4路共享100M以太网与4组高保真音频复合在一根光纤上传输，光接口收/发速率1.5Gbps，标准配置20Km单模	一线多业务省光纤：站点到中心只需一根纤芯，不必为视频、语音、E1与网络分别敷设光缆，管道紧张路段尤其适用
工业级-40℃～+85℃宽温	工业级配置工作温度-40℃～+85℃，相对湿度0～95%（无凝结），整机功耗≤150W	野外无人站可用：温度波动与高湿环境下设备仍可长期在线运行，减少现场巡检与到站维护次数

小结

IDM-VNT8416 8路视频E1以太网复合光端机把8路视频、16路语音或数据、4路透传E1、4组高保真音频与4路共享100M以太网复合到一根光纤上传输，标准配置20Km单模、光接口收/发速率1.5Gbps，一根纤芯直达野外站点，省去为视频、语音、E1与网络分别敷设光缆的投入；中心设备2块PRU盘1+1热备份配合告警与在线网管，保障专网链路不因单块板卡故障中断；工业级-40℃～+85℃宽温配置适配无人值守站点长期运行。瑞光极远可围绕政府专网光纤通信方案、军队应急通信车方案、智慧矿山通信方案等场景提供矿用本安型通信设备选型支持，按站点分布、业务通道清单、温度与供电条件逐项核对，并可在IDM-VNT8416 8路视频E1以太网复合光端机上按项目配齐语音与数据接口卡。
