IDM-VNT1202多业务光端机采用先进的全数字视频无压缩传输技术，高质量的视频传输效果。提供1路双向视频、2路电话和2路以太网业务。
概述：
IDM-VNT1202电话光端机采用先进的全数字视频无压缩传输技术，高质量的视频传输效果。提供单/双向视频、数据、电话、以太网以及单/双高保真业务。能支持任何高分辨率的静态和动态图像的高质量传输，Video系列单路电话光端机是高可靠性、高性价比、高传输质量的长距离视频传输系统。可适用于光纤CCTV网络系统、交通监控、工业监控、楼宇监控、电视会议、高质量视频会议、远程教学系统等。
产品特性：
全数字视频无压缩传输技术；
光端机提供双向单路视频信号、2路电话2路数据；
可选2路以太网2路高保真音频接入；
兼容NTSC，PAL，SECAM制式；
先进的自动增益控制功能；
具有防雷功能自恢复保险电路设计。
视频质量可达到广播级标准；
音频质量可达到CD级标准；
支持视频无损再生中继；
透明的数据编码方式、同主要摄像机生产商的产品兼容；
小型化设计，结构小巧，安装灵活方便；
技术规格：
光接口
接口类型 | FC(可定制SC等) | 光纤模式 | 单模(可选多模) |
接收机收/发速率 | 155M/155M | 接收机收/发波长 | 1310nm/1550nm |
发射机收/发速率 | 155M /155M | 发射机收/发波长 | 1550nm/1310nm |
发光功率 | -15～-8dBm | 接收机灵敏度 | 优于-32dBm |
传输距离 | 20Km，可选装远距离光模块实现更远距离的光纤传输。 | ||
高保真
接口类型 | RJ45 | 音频采样位宽 | 16bit |
输入/输出阻抗 | ADC:100KΩ/DAC:10KΩ | 输入/输出电压 | 1.5VP-P(典型值) |
音频采样频率 | 32KHz | 音频信噪比 | ≥90dB |
音频带宽 | 20Hz～20KHz | 总谐波失真 | <1% |
以太网
接口类型 | RJ-45 | 传输速率 | 10M/100M自适应 |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
FXO**、FXS接口**
音频范围 | 300Hz～3400Hz | 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF |
压缩率 | ITU G.711中A律 | 环路电流 | 25mA/路 |
数据
接口类型 | RJ-45 |
数据类型 | RS-232、RS422(4线制)、RS485(2线制) |
视频
接口类型 | BNC | 亮度非线性 | <3% |
视频采样位宽 | 8bit | 视频带宽 | 0Hz～6.5MHz |
微分相位(DP) | <0.7o | 微分增益(DG) | <0.7% |
输入过载电压 | 1.5VP-P(典型值) | 输入/输出电压 | 1VP-P(典型值) |
输入/输出阻抗 | 75Ω(非平衡) | 视频信噪比 | ≥70dB(加权) |
电源及功耗
供电方式 | AC220V/DC-48V |
整机功耗 | ≤6W |
环境条件
工作温度 | -15 oC～+65oC | 储存温度 | -25oC～+75oC |
工业级 | -40oC～ +85 oC | 相对湿度 | 0～95%（无凝结） |
产品尺寸
长度×深度×高度 | 110mm×168mm×28mm |
选配列表
序号 | 可选配功能的简单描述 |
1 | 2路百兆以太网，2路电话 |
2 | 1路双向视频，1路双向数据 |
3 | 1路双向视频，1路十兆以太网，1路电话，1路双向数据，1路双向音频 |
4 | 1路双向视频，1路十兆以太网，2路电话，1路双向数据，1路单向音频 |

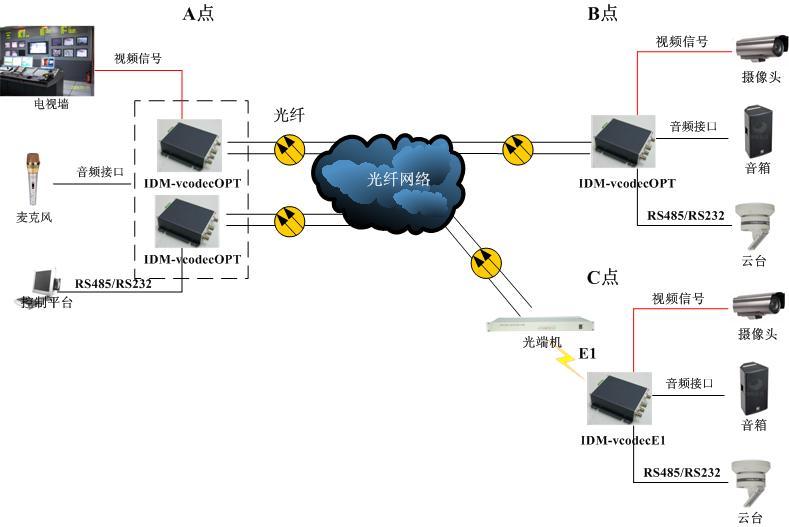

应用示例：
